IDM-MINI单E1光口双通道PCM复用设备

IDM-MINI单E1光口双通道PCM复用设备是北京瑞光极远数码科技有限公司为专网末端研制的一体化综合业务接入设备，它独立式结构单框集成光口与E1两套传输通道，可在1组E1或光纤通道上同时传输8+1路64K或n×64K语音、数据业务，并透传多路以太网，用于电力、轨道交通、军队政府及油田矿区的专网末端一机多用。它以 PCM综合业务复用设备的形态存在，向下兼容既有 PCM 组网架构，是瑞光极远（Raytrans）面向专网市场推出的代表性光纤复用设备。

核心参数速览：8+1路64K · 155M光口20Km单模 · N×2.048M以太网透传 · DC-48V双供电 · 单模可选多模 · E1帧PCM30/31

产品简介

IDM-MINI 是一款单E1光口双通道PCM复用设备，属于瑞光极远（Raytrans）IDM系列综合业务接入设备中的小型化机型。整机采用独立式结构，单框内集成光口与E1两套传输通道，可在1组E1或光纤通道上同时传输8+1路64K或n×64K语音、数据业务，并透传多路以太网。作为一款紧凑型光纤复用设备，它兼顾了产品展示中常见的多业务接入能力与专网末端对体积、功耗的严苛要求。

该设备定位于专网末端的一机多用场景，适用于电力、轨道交通、军队政府及油田矿区等行业的末端接入。在政府专网光纤通信方案中，IDM-MINI可作为末端节点实现语音与数据的统一接入；在军队应急通信车方案中，其小型化与双供电特性便于快速部署；在智慧矿山通信方案中，则可承担井下与地面之间的语音数据复用传输任务。作为专业光端机厂家，瑞光极远为该设备提供完整的技术支持与组网配套。

产品外观

IDM-MINI 采用紧凑型独立式机箱，前面板提供光口、E1接口及各类业务接口的状态指示灯，便于现场运维人员快速判断设备运行状态。设备支持DC-48V双供电，适用于通信机房及应急通信车等供电环境复杂的场景。

功能特点

• 单框集成光口与E1两套传输通道，支持1组E1或光纤通道上同时传输8+1路64K或n×64K语音、数据业务
• 透传多路以太网，支持N×2.048M以太网透传
• 155M光口支持单模20Km传输，单模可选多模
• E1帧格式支持PCM30/31
• DC-48V双供电，适应通信机房及应急通信车等供电环境
• 独立式结构，体积小、功耗低，适合专网末端一机多用部署
• 作为综合业务接入设备，可向下兼容既有PCM组网架构
• 适用于政府专网光纤通信方案、军队应急通信车方案及智慧矿山通信方案等场景

技术参数

参数项	规格
产品型号	IDM-MINI
传输通道	1组E1或光纤通道
语音/数据容量	8+1路64K或n×64K
以太网透传	N×2.048M
光口速率	155M
光口传输距离	20Km（单模）
光口模式	单模可选多模
E1帧格式	PCM30/31
供电方式	DC-48V双供电
结构形式	独立式结构

应用场景

IDM-MINI 单E1光口双通道PCM复用设备主要面向专网末端的一机多用场景，典型应用包括：

• 电力专网：变电站与调度中心之间的语音、数据及以太网业务复用传输
• 轨道交通：沿线站点与中心机房之间的综合业务接入
• 军队政府：政府专网光纤通信方案中的末端节点接入，以及军队应急通信车方案中的快速部署
• 油田矿区：智慧矿山通信方案中井下与地面之间的语音数据复用传输

作为瑞光极远（Raytrans）旗下的光纤复用设备，IDM-MINI 可与IDM系列其他综合业务接入设备配合组网，为专网用户提供从中心到末端的完整PCM综合业务复用解决方案。

这是什么设备：单E1光口双通道PCM复用设备怎么理解

单E1光口双通道PCM复用设备，指同一台设备同时提供 E1 电口与 155M 光口两套物理传输通道，两通道都跑同一套 PCM 复用后的 64K 业务时的接入形态。IDM-MINI 就是这一形态的落地设备：它把电话、V.35、V.24 等信号按 2048Kbps 的 E1 帧复用起来，在 75Ω/120Ω 的 E1 接口或 FC 光口（可定制 SC 等）上发出一路多业务数字流，末端一台设备顶替原来的多台单业务光端机。作为瑞光极远（Raytrans）旗下的光端机厂家代表产品，该设备在产品展示中常用于政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案等场景，将综合业务接入设备与光纤复用设备的角色集于一身。

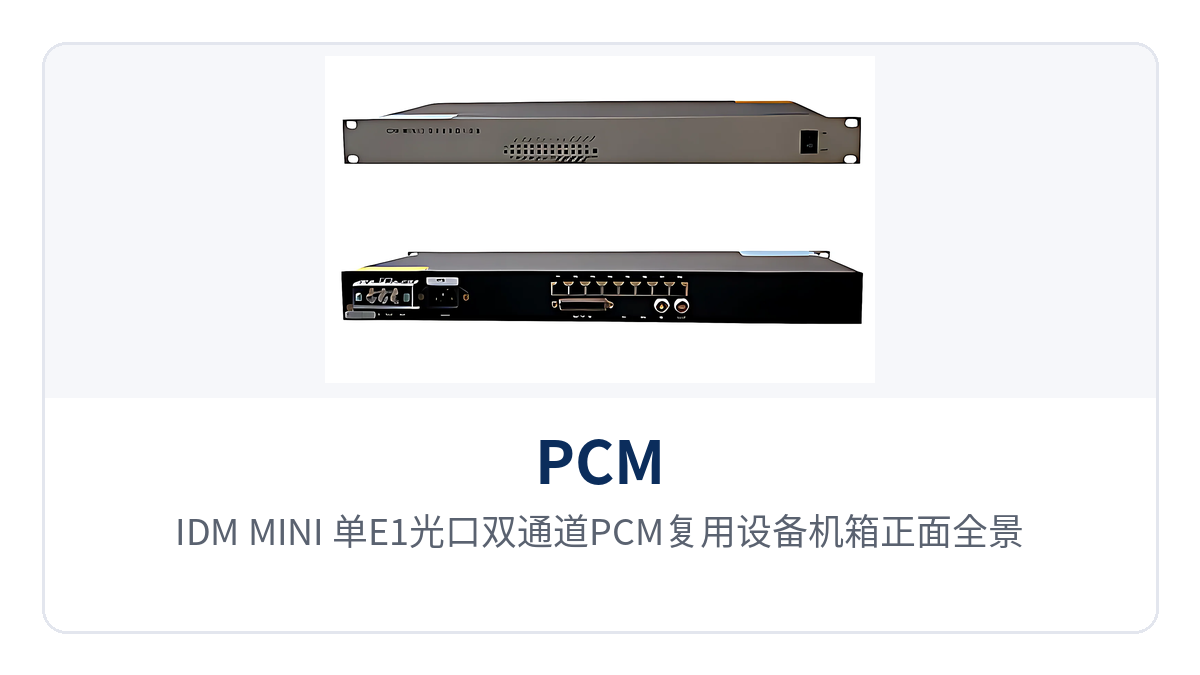

图1：IDM-MINI 单E1光口双通道PCM复用设备机箱正面全景，话路接口与告警指示灯布局

区分点在于通道数量与容量口径：IDM-MINI 的光口为 155M/155M，由 1310nm/1550nm 单模（可选多模）光纤承载，可开足 N×2.048Mbps（N≤50）的以太网透传，并支持 20Km 单模传输，即一条 20Km单模光口就把远端业务接回；E1 通道则是标准的 2048Kbps 一束，语音数据业务共享这束带宽。选哪条通道取决于现场有没有现成的 E1 数字中继或光纤资源，两条都可以作为 E1光口多业务传输的上行通道，对应两种组网。

单E1与155M光口两条通道怎么分工

单E1光口双通道的取值在于把 E1 中继接入和光口级联能力放进同一台设备，现场不用再为通道类型单独配设备。E1 通道用来接入已有的数字中继或对接上一级复用设备，复用协议完全符合 ITU-T G.703，码速率 2048Kbps、码型 HDB3、帧结构 PCM30/31、随路信令，阻抗 75Ω/120Ω 可选；光口则承担远程延长与宽带以太网承载，155M 收/发对称，发光功率 -3～-11dBm、接收灵敏度优于 -36dBm，配合 20Km 单模光纤即可覆盖较远距离的末端站点。

通道	速率/带宽	承载业务	关键接口参数
E1 电口	2048Kbps	8+1路及 n×64K 语音数据	码型 HDB3，ITU-T G.703，75Ω/120Ω，帧 PCM30/31，随路信令
155M 光口	155M/155M	语音数据 + N×2.048M 以太网	FC（可定制 SC 等），单模可选多模，1310nm/1550nm，发光 -3～-11dBm，接收优于 -36dBm，20Km

8+1路语音数据并发：一台设备同时跑什么业务

8+1路并发是单E1光口双通道PCM复用设备的核心能力——在一条 2048Kbps 通道里同时分出 8 路普通话路加 1 路 64K 数据业务，电压、串口、电话互不挤占。话音按 ITU G.711 中 A 律 300Hz～3400Hz 压缩编码，环路电流 25mA/路；同时可再配置 V.24（异步≤9600bps / 同步 64Kbps、符合 CCITT V.28）与 V.35（n×64Kbps，n=0～31，符合 ITU-T V.35、终端接口 ISO2593）等数据接口，专网现场的电话与远动、采集数据在末端一台设备里就完成了汇总。这种综合业务接入能力，使瑞光极远（Raytrans）的光纤复用设备在政府专网光纤通信方案、军队应急通信车方案和智慧矿山通信方案中均可作为末端汇聚节点，一台PCM设备即可完成多业务产品展示级的统一接入。

业务	关键规格
语音（三元复式侧）	300Hz～3400Hz；ITU G.711 中 A 律；阻抗 200Ω+560Ω//0.1μF；环路电流 25mA/路
语音（平衡式侧）	300Hz～3400Hz；ITU G.711 中 A 律；阻抗平衡 600Ω；回波损耗不低于 18dB
V.24 数据	异步≤9600bps；同步 64Kbps；符合 CCITT V.28
V.35 数据	n×64Kbps（n=0～31）；符合 ITU-T V.35 建议；终端接口符合 ISO2593

以太网 N×2.048M 透传与全/半双工自适应

单E1光口双通道PCM复用设备同时把以太网并进同一套传输体系：RJ-45 以太网接口传输速率支持 N×2.048Mbps（N≤50），协议兼容 IEEE802.3，工作方式全/半双工/自适应，交换机、摄像等以太网业务无需额外加网桥，复用传输一路带走。需要注意口径——N≤50 的以太网容量只在 155M 光口通道成立，E1 通道仍是共享 2048Kbps，两种通道的带宽容积由现场传输距离与带宽需求共同决定。

以太网参数	取值
接口类型	RJ-45
传输速率	N×2.048Mbps（N≤50）
标准协议	支持 IEEE802.3
工作方式	全/半双工/自适应

供电与环境：AC220V/DC-48V 双供电适配野外站点

无人值守的野外站点靠它省心的一点在供电：单E1光口双通道PCM复用设备支持 AC220V 与 DC-48V 双供电，整机功耗≤50W，站点可用-48V 蓄电池组或市电任选；工作温度 0℃～40℃、相对湿度≤90%（无凝结），配合 495×307×47(mm) 的 1U 高度箱体，适配机柜与野外抱杆安装。对于军队应急通信车方案和智慧矿山通信方案而言，这种宽供电适配与紧凑结构正是瑞光极远（Raytrans）作为光端机厂家在产品展示中反复强调的现场适应能力。

图2：IDM-MINI 后面板 E1 电口、FC 光口与 AC/DC 电源接线端子特写

单E1光口双通道PCM复用设备技术参数总表

以下为单E1光口双通道PCM复用设备 IDM-MINI 的完整技术参数，参数来源为IDM-MINI官方资料。

项目	参数/指标	说明/适用条件
光口接口	FC（可定制 SC 等）	单模，可选多模
收/发速率	155M/155M	对称双向
收/发波长	1310nm/1550nm	单模光纤
发光功率	-3～-11dBm	光口
接收灵敏度	优于 -36dBm	光口
传输距离	20Km	可选装远距离光模块延伸
E1 码速率	2048Kbps	码型 HDB3
E1 标准协议	支持 ITU-T G.703	阻抗 75Ω/120Ω
E1 帧结构	PCM30/31	信令随路信令
以太网传输速率	N×2.048Mbps（N≤50）	155M 光口通道
以太网协议	支持 IEEE802.3	全/半双工/自适应
供电方式	AC220V / DC-48V	双供电
整机功耗	≤50W	AC 或 DC 任一
工作温度	0℃～40℃	相对湿度≤90%（无凝结）
外形尺寸	495×307×47 (mm)	1U 高

典型应用场景

电力与轨道交通专网末端一台搞定

E1+光纤双通道、8+1路语音数据并发，让单E1光口双通道PCM复用设备在电力变电所、轨道交通车站的末端一台搞定。站内调度电话、监控数据、站间联络各占一路 64K，集中到一台设备经 155M 光口或 E1 中继统一上送到主站，省去以往每类业务各架设一台传输设备与对应纤芯的做法。作为专业光端机厂家，瑞光极远（Raytrans）的PCM产品在电力与轨道交通专网中实现了高效的产品展示与综合业务接入。

军队与政府专网长距可靠传输

155M 光口 20Km 单模传输、接收灵敏度优于 -36dBm，让单E1光口双通道PCM复用设备适合军队、政府专网的长距链路。较弱的发光余量条件下仍能可靠接收，配合 AC220V/DC-48V 双供电，重要节点不因单一电源中断而影响通信。瑞光极远（Raytrans）提供的光纤复用设备与军队应急通信车方案、政府专网光纤通信方案，已在多个关键项目中得到验证。

油田矿区工业专网无人值守部署

AC220V/DC-48V 双供电、功耗≤50W，支持单E1光口双通道PCM复用设备在油田、矿区无人值守野外站点长年在线。站点用蓄电池组直流供电即可，光电双通道为用户回传语音与数据留足冗余，维护只需例行巡检，不需要现场更换电源配置。瑞光极远（Raytrans）的智慧矿山通信方案与综合业务接入设备，为矿区工业专网提供了稳定可靠的PCM复用产品展示。
