IDM DXC5200综合业务交叉复用设备

IDM DXC5200 综合业务交叉复用设备是一款以 64K 时隙为调度粒度的 E1时隙无阻塞交叉设备，由北京瑞光极远数码科技有限公司研制，也就是 Raytrans 品牌旗下的 PCM设备，用于在 2.048Mbps E1 通道之间完成无阻塞交叉连接，并把语音、数据等多种业务复用进同一条传输通道。作为一款典型的综合业务接入设备，IDM DXC5200 综合业务交叉复用设备的核心能力可以概括为：E1时隙无阻塞交叉，2.048Mbps专网通道调度，一机多业务复用；PCM30/32 随路信令使其可直接对接采用 G.703 标准的现网 E1 设备，n×64Kbps V.35 接口速率按 0～31 档配置，DC/AC 供电适应野外站点。该时隙交叉设备所采用的 PCM 技术，使其在政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案中，都能作为光纤复用设备实现高效的产品展示与业务调度。

核心参数速览：无阻塞交叉 · PCM30/32 · n×64Kbps · 2.048Mbps E1 · DC/AC供电 · ≤150W

IDM DXC5200 综合业务交叉复用设备是什么设备？

IDM DXC5200 综合业务交叉复用设备是面向工业专网与多业务接入节点的电路型传输设备，把 DXC 数字交叉连接与 PCM 复用功能整合在一台整机内，属于典型的 PCM设备 与综合业务接入设备。设备一侧接入 E1 线路，另一侧提供音频接口与 V.35、RS-232 数据接口，业务进入设备后统一拆分为 64K 时隙，在内部交叉矩阵中按需调配到目标 E1 通道的指定时隙，无需改动外部传输线路就能完成电路调度，为政府专网光纤通信方案、军队应急通信车方案、智慧矿山通信方案提供可靠的时隙交叉设备支撑。

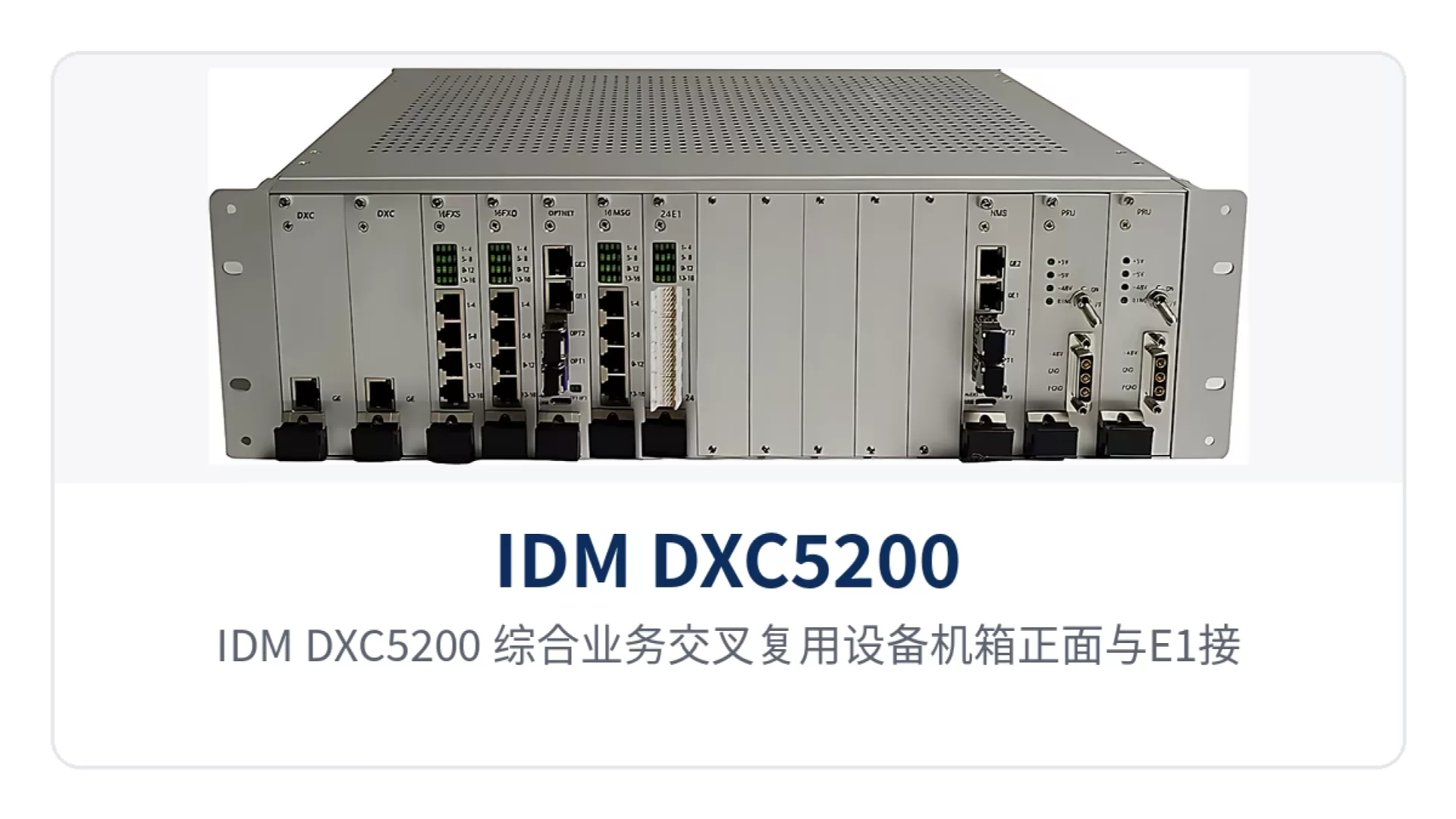

图1：IDM DXC5200 综合业务交叉复用设备机箱正面与E1接口面板特写

IDM DXC5200 综合业务交叉复用设备的典型用法是作为专网中的公共交叉节点：上行用 E1 与传输设备对接，下行接入电话、低速数据、V.35 同步数据等业务，由设备完成时隙级转接与复用，替代过去按点对点方式敷设直达电路的做法。瑞光极远（Raytrans）在该设备上积累了丰富的产品展示与工程应用经验。

E1时隙无阻塞交叉设备的核心功能

IDM DXC5200 综合业务交叉复用设备把交叉连接与复用能力集中在同一平台，主要功能如下表。

功能项	功能说明
E1交叉复用	把多路 E1 通道集中接入设备，在 64K 时隙级别上完成通道之间的业务交叉与复用
DXC数字交叉连接	具备 DXC 数字交叉连接能力，任意接入的 E1 通道均可作为交叉来源或交叉目标
DXC时隙交叉	支持以 64K 时隙为单位配置交叉关系，业务时隙可按电路规划逐条指定目标时隙
无阻塞交叉连接	交叉矩阵资源不因其他连接占用而受限，任意时隙可调度到任意时隙，扩容调整不影响既有电路
PCM设备功能	具备 PCM 设备的话路接入与基群复用功能，语音按标准 64Kbps 话路时隙承载
综合业务复用	音频、V.35、RS-232 等不同速率业务共用 E1 带宽，在同一设备内混合接入与统一传输

无阻塞交叉连接怎么实现？

无阻塞交叉连接怎么实现，关键在交叉粒度与矩阵资源：IDM DXC5200 综合业务交叉复用设备以 64K 时隙为交叉颗粒，内部交叉矩阵对每一条 E1 的 32 个时隙逐一建立独立的连接关系，任何一个输入时隙都可以连接到任意输出时隙，连接之间不互相挤占资源，因此新增或调整电路时不会因为矩阵内部冲突而阻塞既有业务。

知识块：PCM30/32 帧结构下的时隙交叉。PCM30/32 是 E1 基群的帧结构标准，每帧 32 个时隙、每条 E1 承载 30 个可用的 64K 业务时隙，其中 TS0 用于帧同步与告警，TS16 用于随路信令；IDM DXC5200 综合业务交叉复用设备的 E1 接口采用 2.048Mbps 码速率与 HDB3 码型，遵循 ITU-T G.703 标准，交叉配置在 64K 时隙粒度上进行，使 2.048Mbps专网通道调度不再依赖人工跳线和逐条敷设直达线路。

IDM DXC5200 综合业务交叉复用设备的交叉关系以配置方式下发，网络扩容或业务迁移时只需调整时隙交叉表，传输线路与外部设备保持不动，电路开通与业务调整的现场工作量随之减少。

PCM30/32随路信令是什么？为什么能兼容 G.703 现网 E1 设备

PCM30/32随路信令是什么，答案是一套把电话状态随话路一起传递的信令机制：在 PCM30/32 帧结构中，摘机、挂机、振铃、拨号等线路与话路状态通过 TS16 时隙随语音时隙同步传递，不需要另建独立的信令通道。IDM DXC5200 综合业务交叉复用设备支持随路信令，电话业务可以透明穿过交叉节点。

现网 E1 设备的对接依赖接口层面的统一。IDM DXC5200 综合业务交叉复用设备的 E1 接口遵循 ITU-T G.703 标准，码速率 2.048Mbps、线路码型 HDB3，可工作在 75Ω 同轴或 120Ω 平衡两种阻抗形态，帧结构与信令方式与现网 PCM30/32 设备一致，因此改造场景中通常不需要更换对端设备或更改传输体制。瑞光极远（Raytrans）提供的这款光纤复用设备已在政府专网光纤通信方案、军队应急通信车方案、智慧矿山通信方案中得到充分验证。

n×64Kbps V.35接入与速率档位怎么配

n×64Kbps V.35接入是 IDM DXC5200 综合业务交叉复用设备承载高速同步数据业务的接口形态：V.35 接口的传输速率按 n×64Kbps 设置，n 取 0～31，即业务可占用 0 到 31 个连续的 64K 时隙，速率档位按业务实际带宽需求配置，不必一次占满整条 E1。

IDM DXC5200 综合业务交叉复用设备的 V.35 接口采用 RJ-45 形式，电气特点符合 ITU-T V.35 建议，终端接口符合 ISO2593 规定，便于与路由器、复用器等标准 V.35 设备对接；RS-232 接口传输速率为异步≤9600bps、同步 64Kbps，电气特点符合 CCITT V.28 协议，用于承载低速异步数据。V.35 与 RS-232 业务时隙与语音时隙同处一个交叉矩阵，多种业务可共用同一条 E1 通道。作为综合业务接入设备与光纤复用设备，该设备在瑞光极远（Raytrans）的产品展示中广泛应用于各类专网通信场景。

技术参数

E1 接口参数（ITU-T G.703）

项目	参数/指标	说明/适用条件
码速率	2.048Mbps	E1 线路标准速率
码型	HDB3	符合 ITU-T G.703 标准的线路码型
标准协议	支持ITU-T G.703	E1 接口遵循的国际标准
阻抗	75Ω/120Ω	75Ω 同轴或 120Ω 平衡接口形态
帧结构	PCM30/32	每帧 32 时隙，30 个时隙承载业务
信令	随路信令	线路与话路状态在 TS16 时隙随路传递

音频接口参数

项目	参数/指标	说明/适用条件
音频范围	300Hz~3400Hz	模拟音频话路的传输频带
压缩率	ITU G.711中A律	语音按 G.711 A 律压扩为 64Kbps 话路
阻抗（交换机侧）	三元复式阻抗200Ω+560Ω//0.1μF	与交换机侧音频接口对接时使用
环路电流	20mA/路	音频话路的工作环路电流
阻抗（平衡接口）	平衡600Ω	平衡式音频线路接入
回波损耗	不低于18dB	平衡 600Ω 音频接口指标

数据接口参数（RS-232 与 V.35）

项目	参数/指标	说明/适用条件
RS-232 传输速率	异步≤9600bps；同步64Kbps	低速异步数据或单时隙同步数据
RS-232 电气特点	符合CCITT V.28协议	标准 RS-232 电平接口
V.35 接口类型	RJ-45	接口形式
V.35 电气特点	符合ITU-T V.35建议	电气特性符合 V.35 建议
V.35 传输速率	n×64Kbps（n=0～31）	按业务需要占用 0～31 个 64K 时隙
V.35 终端接口	符合ISO2593规定	与标准 V.35 连接器对接

供电与环境参数

项目	参数/指标	说明/适用条件
供电方式	DC/AC	直流或交流供电方式可选
整机功耗	≤150W	整机功耗上限值
工作温度	-20℃ ~ +50℃	机房与户外机柜环境
相对湿度	0~95%（无凝结）	无凝结条件下正常工作

差异化价值：无阻塞交叉 · PCM30/32 · n×64Kbps · DC/AC供电

价值点	对应能力	对客户的意义
无阻塞交叉	E1 时隙无阻塞交叉连接，任意时隙可互连	电路新增与调整不影响既有业务，2.048Mbps 专网通道调度更灵活
PCM30/32	PCM30/32 帧结构与随路信令	与采用 G.703 标准的现网 E1 设备直接对接，改造场景延续原有传输体制
n×64Kbps	V.35 接口速率 n=0～31 档可配	数据业务按实际带宽占用时隙，减少 E1 通道资源浪费
DC/AC供电	直流与交流两种供电方式	有市电机房与直流供电站点可采用同一型号，备件与运维统一

典型应用场景

IDM DXC5200 综合业务交叉复用设备作为一款成熟的 PCM 设备与光纤复用设备，适合以 E1 为传输介质、需要把语音与数据业务集中调度到同一通道的工业专网场合，常见部署包括电力与轨道交通专网的业务汇聚、野外无人值守站点的多业务上传，以及多业务接入与汇聚节点的交叉转接。瑞光极远（Raytrans）为该系列产品提供政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案等针对性解决方案。

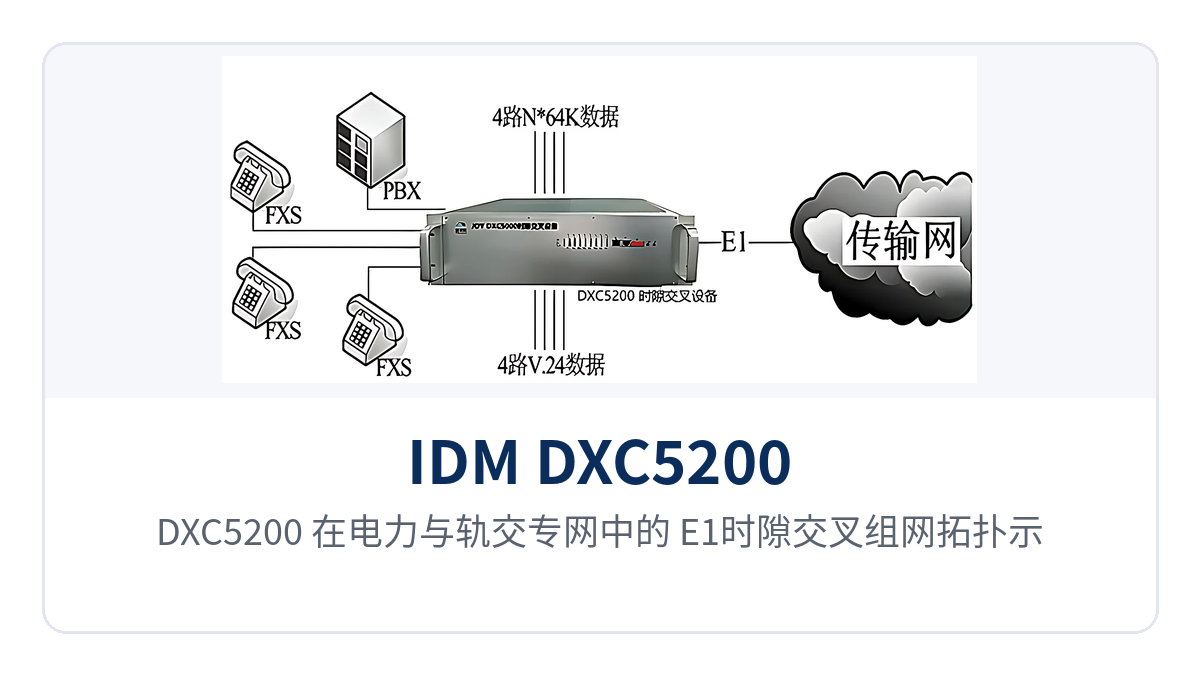

图2：DXC5200 在电力与轨交专网中的 E1时隙交叉组网拓扑示意

电力与轨道交通工业专网

电力与轨道交通专网以电路型业务为主，变电站、牵引变电所与调度中心之间既有电话调度业务，也有保护与监控信息的低速数据业务。IDM DXC5200 综合业务交叉复用设备把各站点 E1 通道集中接入，在 64K 时隙级别把电话话路与数据时隙分别交叉到调度中心对应的 E1 时隙上，一条 E1 同时承载语音与数据，减少专网线路数量；随路信令使电话业务可直接与既有 PCM 交换设备互通。

野外无人值守站点

野外无人值守站点通常没有专人值守，供电条件受现场限制。IDM DXC5200 综合业务交叉复用设备支持 DC/AC 两种供电方式，整机功耗 ≤150W，工作温度 -20℃ ~ +50℃、相对湿度 0~95%（无凝结），可直接安装在户外机柜内；站点业务变化时由中心侧远程调整时隙交叉配置，现场无需重新接线，配合 E1 传输通道完成站点业务的集中汇聚。

多业务接入与汇聚节点

在多业务接入与汇聚节点，音频、V.35 同步数据与 RS-232 低速数据往往来自不同专业设备。IDM DXC5200 综合业务交叉复用设备在同一整机内提供上述接口，把不同速率业务统一拆分为 64K 时隙并复用进 E1 通道，V.35 业务按 n×64Kbps（n=0～31）占用所需时隙，语音按 64Kbps 话路时隙承载，节点侧只需一条 E1 上行即可完成多业务上传。

交叉复用设备怎么选型？

交叉复用设备怎么选型，通常先按业务类型统计需求：需要交叉调度的 E1 通道数量、音频话路数、V.35 与 RS-232 数据路数，再据此核对 PCM设备 的接口配置与时隙占用；E1 接口阻抗按对端线路形态选择 75Ω 同轴或 120Ω 平衡，帧结构与信令方式按现网传输体制选择 PCM30/32 与随路信令。E1时隙无阻塞交叉设备在选型时还应确认交叉粒度是否为 64K 时隙、是否支持后续扩容时的时隙调整，避免设备投运后因交叉矩阵资源受限而无法扩展。

确定配置后建议在投运前完成时隙交叉与随路信令联调，确认电话接续与数据通断正常后再接入正式业务。IDM DXC5200 综合业务交叉复用设备的完整配置清单、接口板配置与组网方案，可结合具体项目拓扑向北京瑞光极远数码科技有限公司确认，由厂商提供选型与调试支持。
