IDM MSAP-G3CP SDH大容量综合业务交叉复用设备是一台集窄带业务接入、宽带业务接入、PCM复用、64K时隙交叉连接、E1交叉连接、STM-1/STM-4交叉连接、SDH/PDH光传输、电话交换数字信令接入、以太网交换与多媒体调度于一体的综合业务平台，由北京瑞光极远数码科技有限公司研制，用于数据通信网络中接入层的业务接入、传输与汇聚。作为一款336路E1综合业务接入设备，它把48个光方向、336路E1接入与4032×4032个64K时隙无阻塞全交叉集中在一台19英寸(6+1)U机框内，大型工业专网的汇聚节点不必再用多台时隙交叉设备与光纤复用设备级联拼装。瑞光极远凭借这款产品，为政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案提供了高集成度的接入层支撑，也展现了其作为专业SDH设备厂家与光端机厂家的研发实力。

核心参数速览：48光方向 · 336路E1 · 4032×4032交叉 · 双盘互备份 · 19英寸(6+1)U插盘式机框 · 双AC220V/双DC-48V两级电源互备份

图1：IDM MSAP-G3CP SDH大容量综合业务交叉复用设备 19英寸(6+1)U机箱正面整机、16个前插盘槽位与告警指示灯特写

336路E1综合业务交叉复用设备是什么设备

IDM MSAP-G3CP 是一台集中式插盘设备，机箱采用(6+1)U结构与插盘式设计，提供16个前插盘和12个后插盘槽位，业务盘按现场业务清单配置。作为瑞光极远旗下的综合业务接入设备，该设备一侧以STM-1/STM-4光接口和E1接口对接传输网，另一侧通过插入不同类型的业务盘，提供电话、磁石、共电、V.24/V.35数据与以太网接口。语音、数据与以太网业务进入设备后统一复用到E1或STM-N通道，由机内的交叉矩阵完成调度。

它承担接入层与汇聚层的双重角色：向下接入远端站点的窄带业务与以太网业务，向上以STM-1/STM-4光接口接入上一级传输网。设备具备完整的同步定时功能与VC12级、64K级无阻塞交叉连接矩阵，语音、IP、数据及以太网业务可以在同一张网上汇聚传输。整机集PCM复用、时隙交叉设备与光纤复用设备能力于一体，在政府专网光纤通信方案、军队应急通信车方案和智慧矿山通信方案中均可作为接入汇聚节点使用。

这台设备能做哪些事：核心功能一览

IDM MSAP-G3CP 把窄带业务接入、PCM复用、时隙交叉、SDH光传输、信令交换、以太网交换与网络管理集中在同一平台，各功能项及其作用见下表。

功能项	功能说明
窄带业务接入	提供自动电话、共电电话和磁石电话等话路语音接口，支持300路话路；数据侧提供V.24/RS232/RS485/RS422、X.50/X.58、同向64K、Nx64K带宽的V.35/V.36与以太网接口，支持300路
PCM复用	把64K窄带话路与数据业务按PCM30/32帧结构组织复用进E1通道传输
64K时隙全交叉	具备4032×4032个64K时隙无阻塞全交叉功能，任意输入时隙可调度到任意输出时隙
2M时隙交叉	具备2016×2016个2M时隙无阻塞全交叉功能
VC-4空分交叉	具备32×32个VC4的空分交叉功能
SDH/PDH光传输	提供标准STM-4/STM-1光传输接口与标准E1接口，支持48个光方向、336路E1
信令与程控交换	具备信令交换和处理功能与程控交换功能，支持NO.7、No.1、PRI、V5.2信令
以太网交换	提供FE与GE以太网接口，符合IEEE802.3，带宽以N×VC12为单位配置
多媒体调度	在同一平台上整合通信接入、传输、交换与调度、视频显示控制
网络管理	可采用Netguard网络管理系统，服务器/客户端分级管理，含配置、故障、性能、权限、日志管理，支持SNMP

48个光方向、336路E1与4032×4032无阻塞全交叉怎么协同

单机48个光方向与336路E1，意味着一台设备就能承担大型工业专网汇聚节点的接入需求。光方向由STM-4/STM-1光接口提供，可组成链网、环网、星型网；E1接口对接既有PDH传输设备与远端小容量接入设备。接入方向多、站点分布广的场合，不必再为每个方向单独配置一台汇聚设备，机柜空间与配套电源随之减少。

知识块：4032×4032个64K时隙无阻塞全交叉。它的含义是交叉矩阵以64K时隙为颗粒，对每条E1的32个时隙逐一建立独立的连接关系，任意一个输入时隙都能连接到任意输出时隙，连接之间不互相挤占矩阵资源。PCM30/32是E1基群的帧结构标准，每帧32个时隙，其中TS0用于帧同步与告警、TS16用于随路信令，其余30个时隙承载64K业务。在这样的机制下，语音与数据可以任意调度，新增或调整电路只改交叉配置，既有业务不受影响。

在此之上，设备还提供2016×2016个2M时隙无阻塞全交叉与32×32个VC4空分交叉。E1层、2M层与VC-4层的调度能力叠加，使接入层、汇聚层与传输层的业务在同一台设备内流转，语音与数据任意调度不因矩阵冲突而阻塞。

保护与可靠性：双盘互备份与双AC/DC电源互备份

IDM MSAP-G3CP 面向无人值守站点设计，关键模块与供电环节均按互备份配置：

• VC-4空分交叉盘、64K交叉盘、主控盘和电源盘双盘互备份，主用盘异常时由备用盘承接；

• 双AC 220V和双DC -48V两级电源互备份，市电与直流两套电源体系互为备份；

• 双STM-1/STM-4光口1+1保护，单段光纤异常时关键电路不中断；

• E1端口的1+1、1:N保护；

• SDH光路恢复时钟、E1线路恢复时钟和主时钟多种时钟源选择及保护倒换。

网管与在线测试怎么用

网络管理可采用Netguard网络管理系统，提供基于服务器/客户端模式的分级管理能力，包含配置管理、故障管理、性能管理、权限管理、日志管理，并支持SNMP网管协议。配套网管软件系统覆盖SDH综合配置与DXC交叉连接功能，可对音频通道电平、64K时隙通道、E1通道误码进行在线测试，运维人员不必中断业务即可定位问题。

技术参数

以下参数取自IDM MSAP-G3CP的产品资料，具体配置以厂商技术资料和商务确认为准。作为瑞光极远旗下的综合业务接入设备，该产品在PCM、时隙交叉设备与光纤复用设备的参数体系上具备完整的规格定义。

光接口参数

项目	参数/指标	说明/适用条件
STM-4接口类型	SFP	单模（可选多模）光口
STM-4收/发速率	622.08Mbps/622.08Mbps	收/发波长1310nm/1550nm
STM-1接口类型	FC	单模（可选多模）光口
STM-1收/发速率	155.52Mbps/155.52Mbps	收/发波长1310nm/1550nm
发光功率	-12~-6dBm	两种速率光口共用指标
接收灵敏度	优于-32dBm	实际传输距离按光功率预算核算
传输距离	40Km	可选装远距离光模块实现更远距离传输
光方向数	支持48个	由STM-4/STM-1光接口提供

E1接口参数

项目	参数/指标	说明/适用条件
码速率	2.048Mbps	E1线路标准速率
码型	HDB3	符合ITU-T G.703标准的线路码型
标准协议	支持ITU-T G.703	E1接口遵循的国际标准
阻抗	75Ω/120Ω	75Ω同轴或120Ω平衡接口形态
帧结构	PCM30/32	每帧32时隙，30个时隙承载业务
信令	随路信令	线路与话路状态随语音时隙传递
E1接口数	支持336个	单机E1接入上限

以太网接口参数

项目	参数/指标	说明/适用条件
接口类型	RJ-45	以太网电接口
FE传输速率	N×VC12（N≤50）	符合IEEE802.3，全/半双工/自适应
GE传输速率	N×VC12（N≤63）	符合IEEE802.3，全/半双工/自适应

语音与数据接口参数

项目	参数/指标	说明/适用条件
FXO、FXS接口	音频范围300Hz~3400Hz，压缩率ITU G.711中A律	三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路
EM2/4线接口	音频范围300Hz~3400Hz，阻抗平衡600Ω	压缩率ITU G.711中A律，回波损耗不低于18dB
磁石接口	音频范围300Hz~3400Hz，阻抗平衡600Ω	压缩率ITU G.711中A律，回波损耗不低于18dB
同向64K接口	码型G.703标准，码速率64Kbps	阻抗平衡120Ω，符合ITU的G.703建议标准
V.24接口	异步≤9600bps；同步64Kbps	电气特点符合CCITT V.28协议
V.35接口	接口类型RJ-45，传输速率n×64Kbps（n=0～31）	电气特点符合ITU-T V.35建议，终端接口符合ISO2593规定
话路与数据接口数	各支持300路	语音与数据在同一机框内混合接入

电源、环境与机箱参数

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	双AC 220V与双DC -48V两级电源互备份
整机功耗	≤150W	整机功耗上限值
工作温度	-10℃~+50℃	通信机房与工业现场环境
相对湿度	0~95%（无凝结）	无凝结条件下正常工作
产品尺寸	482×309×132(mm)	长度×深度×高度，19英寸机架安装
机箱结构	(6+1)U插盘式	16个前插盘和12个后插盘槽位

典型应用场景

IDM MSAP-G3CP 作为一款面向专网市场的综合业务接入设备，凭借PCM、时隙交叉设备与光纤复用设备的融合能力，面向电力能源工业专网、轨道交通与管廊通信、军队与政府专网等场景，多以汇聚节点角色出现，为政府专网光纤通信方案、军队应急通信车方案及智慧矿山通信方案提供可靠支撑。

电力与能源工业专网

电力专网的变电站、开闭所与调度中心之间既跑调度电话，也跑远动与监控数据。IDM MSAP-G3CP 把各方向的E1与光路集中接入，在64K时隙级别把话路与数据分别交叉到对应通道，一条E1同时承载语音与数据。随路信令使电话业务可以与既有PCM交换设备互通，新增间隔或调整业务归属时只改交叉配置；E1端口的1+1、1:N保护与双盘互备份，让无人值守站点的通信在单段线路异常时仍有可用通道。这一时隙交叉设备能力同样适用于智慧矿山通信方案中井下与地面的语音调度及数据回传。

轨道交通与管廊通信

轨道交通与管廊沿线站点分散，站间联络电话、监控数据与以太网业务需要在中心侧统一汇聚。IDM MSAP-G3CP 以48个光方向组环网或链网，把沿线站点的E1与以太网业务集中到汇聚节点；336路E1的接入能力使各站话路与数据可以按方向调配，不必为每种业务单独架设传输设备。机箱为19英寸(6+1)U插盘式结构，业务扩容时增加或更换业务盘即可。对于政府专网光纤通信方案而言，该光纤复用设备的环网汇聚能力可有效降低线路重复建设成本。

军队与政府专网

军队与政府专网的站点供电条件随现场变化，机房交流电与车载、站点直流电源都可能遇到。IDM MSAP-G3CP 支持双AC 220V与双DC -48V两级电源互备份，可装入标准机柜；远端可用小容量综合业务交叉接入设备如IDM MUX8、IDM MAP8E1-30，通过E1接口接入本地传输网，把FXS模拟电话、磁石电话与共电电话接到模拟话机、磁石话机与共电话机上，汇聚侧由一台MSAP-G3CP统一调度。在军队应急通信车方案中，该综合业务接入设备的双电源互备份与紧凑机箱结构可适应车载振动与供电切换环境。

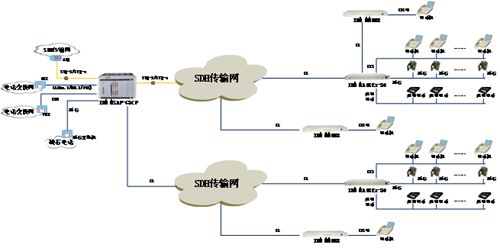

图2：IDM MSAP-G3CP 作为汇聚节点与远端IDM MUX8、IDM MAP8E1-30组网的环网星型拓扑示意，标注STM-1/STM-4光方向与E1中继接入

结语

IDM MSAP-G3CP 作为一款 PCM 产品展示中颇具代表性的综合业务接入设备，以一台19英寸(6+1)U插盘式设备完成接入与调度：48个光方向、336路E1接入、4032×4032个64K时隙无阻塞全交叉，配合双盘互备份与双AC/DC两级电源互备份，可作为336路E1综合业务交叉复用设备部署在电力能源工业专网、轨道交通与管廊通信、军队与政府专网的汇聚节点。该设备融合时隙交叉设备与光纤复用设备的核心能力，由瑞光极远研发制造，在政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案中均可作为关键节点设备使用。作为专业的 SDH设备厂家与光端机厂家，瑞光极远持续为各类专网场景提供稳定可靠的综合业务接入设备。部署前建议按站点业务清单核算话路、数据与以太网路数，再确定业务盘配置与光方向数量。
