IDM MAP4E1-30综合业务交叉复用设备

IDM MAP4E1-30综合业务交叉复用设备是一台集64K窄带业务接入、PCM复用与64K时隙交叉连接于一体的综合业务平台，由北京瑞光极远数码科技有限公司研制，用于数据通信网络中接入层的业务接入与交叉。作为一台4路E1综合业务交叉复用设备，IDM MAP4E1-30在19英寸1U机箱内提供4路E1通道中64K级的无阻塞交叉连接，主机可提供30路64K业务，覆盖电话、磁石电话、共电电话与V.24等数据业务。4路E1交叉、30路64K业务接入与15个业务插卡槽位集中在同一台整机内，接入与调度由单机完成，接入节点不必再串接复用设备与交叉设备两台机器。这款PCM设备在同一平台上完成产品展示所涵盖的全部接入与交叉能力，作为综合业务接入设备，其64K时隙交叉连接能力与PCM复用架构紧密结合，一台时隙交叉设备即可承担接入节点的调度职责。

IDM MAP4E1-30综合业务交叉复用设备具备完整的同步定时功能，为E1通道与用户接口提供统一时钟基准；4组E1可以组成点对点、链网、星型网等结构，站点分布形态变化时按需选择组网方式。IDM MAP4E1-30综合业务交叉复用设备提供串口网管或以太网SNMP网管，支持交流220V或直流-48V两种供电方式，工作温度-10℃~+50℃，适合电力专网、轨道交通通信与军队、政府专网的接入节点部署。瑞光极远（Raytrans）围绕该平台可提供政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案，将4路E1综合业务交叉复用设备部署于各类专网接入节点，借助64K时隙交叉连接实现业务的灵活调度。

核心参数速览：4路E1交叉 · 30路64K业务 · 15插卡槽 · 双电源可选 · 2.048Mbps E1 · -10℃~+50℃

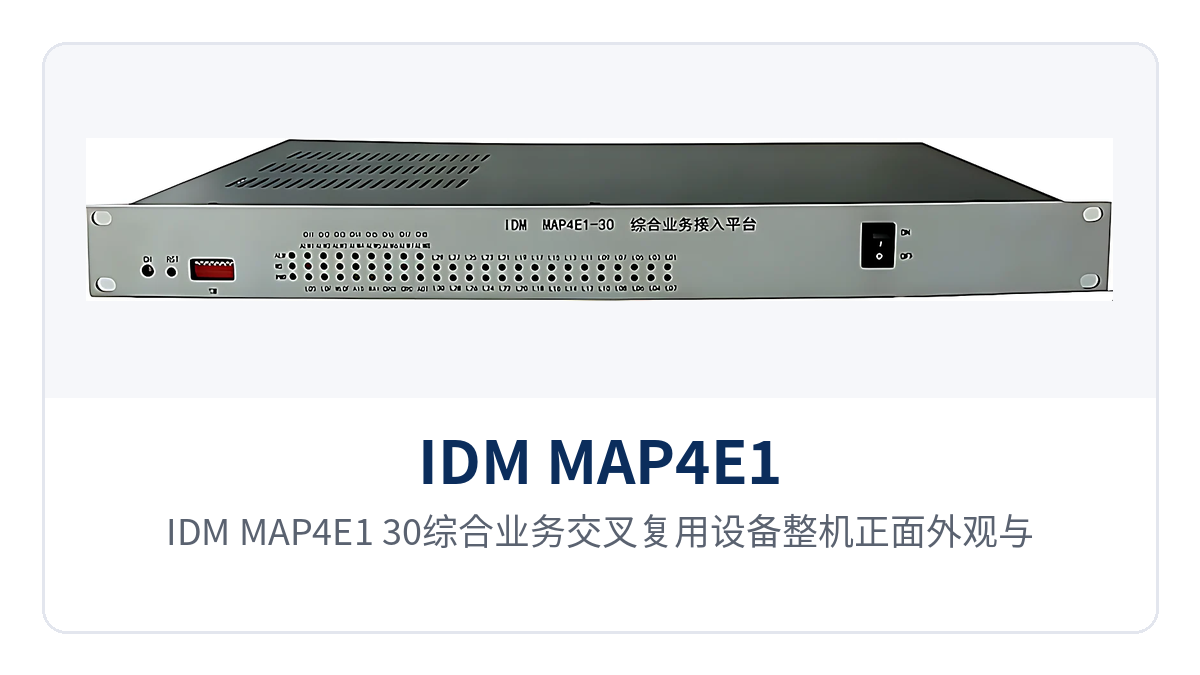

图1：IDM MAP4E1-30综合业务交叉复用设备整机正面外观与运行指示灯

4路E1综合业务交叉复用设备是什么设备？

4路E1综合业务交叉复用设备是一台以64K时隙为调度颗粒的接入与交叉一体化PCM设备：一侧接入4路E1通道，另一侧通过业务插卡提供话路与数据接口，业务进入设备后统一拆分到64K时隙，再按配置调配到目标E1通道的指定时隙。4路E1的所有时隙均可参与交叉，任意输入时隙可以调度到任意输出时隙，连接之间不互相挤占矩阵资源，因此新增或调整电路时既有业务不受影响。

综合业务交叉复用设备的核心价值在于把交叉调度能力下沉到接入层。站点侧的电话与数据不必先汇聚到中心机房再排队调度，本地即可完成时隙分配；4路E1可以组成点对点、链网、星型网等结构，站点分布形态变化时组网方式随之调整。业务插卡槽位提供15个、每卡最多两路业务，站点按现场业务清单配卡即可扩展接口种类与数量，机柜空间与配套电源随之减少。

IDM MAP4E1-30 能接入哪些业务与接口？

IDM MAP4E1-30综合业务交叉复用设备的主机可提供30路64K（或N×64K）用户窄带业务接入，语音与数据在同一台PCM设备内混合接入，再由64K交叉矩阵分配到目标E1时隙。话路接口可以是FXO局端自动电话、FXS远端自动电话与MAG磁石电话；数据业务有V.24/RS232/RS485/RS422、X.50/X.58、同向64K、Nx64K带宽的V.35/V.36以及以太网网桥。

接口/业务类型	具体形态与指标	典型承载业务
FXO 局端自动电话	交换机侧话路接口	程控交换机中继、调度台录音话路
FXS 远端自动电话	直接连接普通电话机	站点办公话机与调度话机
MAG 磁石电话	磁石话路接口	磁石话机、共电电话
V.24/RS232/RS485/RS422	异步≤9600bps；同步64Kbps	远动、监控等低速数据
X.50/X.58、同向64K	码速率64Kbps，阻抗平衡120Ω	保护信号、专线数据
V.35/V.36（Nx64K带宽）	n×64Kbps（n=0～31）	路由器与同步数据业务
以太网网桥	N×VC12（N≤50），IEEE802.3	远端以太网互联

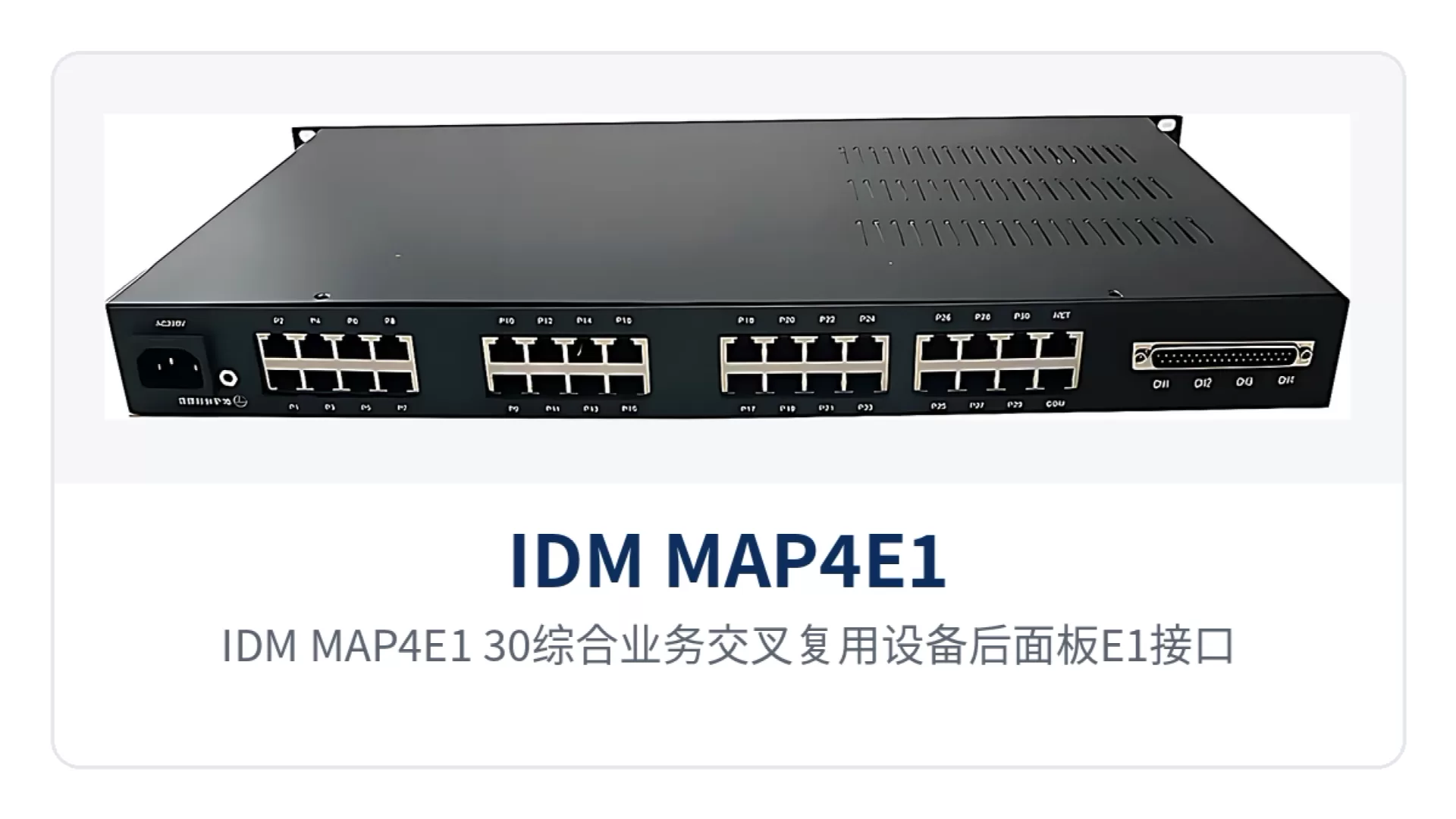

图2：IDM MAP4E1-30综合业务交叉复用设备后面板E1接口与业务接线端子特写

不同业务插卡混插在同一机框内，各接口之间在设备内部完成交叉与复用，接口种类由项目配置的业务卡决定。音频业务按ITU-T G.711建议的A律压缩为64Kbps话路，V.24接口电气特点符合CCITT V.28协议，E1接口遵循ITU-T G.703标准，接入现网PCM设备时不需要额外的协议转换环节。

IDM MAP4E1-30 的核心功能有哪些？

IDM MAP4E1-30综合业务交叉复用设备的功能围绕窄带业务接入、PCM复用与64K时隙交叉三条线索展开，业务接入方式与配卡方案都可以按项目需要调整。下列功能项与作用汇总了设备的主要能力。

功能项	功能说明
4路E1全时隙无阻塞交叉	4组E1通道的64K时隙全部参与交叉，任意输入时隙可调度到任意输出时隙，连接之间不互相挤占矩阵资源
30路64K业务接入	主机提供30路64K（或Nx64K）用户窄带业务接入，语音与数据混合承载
PCM复用	30路64K业务复用进E1通道传输，语音按ITU-T G.711建议的A律编码为64Kbps话路
业务插卡扩展	主板提供15个业务插卡槽位，每卡最多两路业务，按现场业务类型灵活配卡
同步定时	具备完整的同步定时功能，为E1通道与用户接口提供统一时钟基准
组网形态	4组E1可组成点对点、链网、星型网等结构，适配不同站点布局
网络管理	提供串口网管或以太网SNMP网管，支持远端查看链路与业务状态、下发配置
双供电方式	支持交流220V电源或直流-48V电源，站点按既有电源条件选择
19英寸1U机箱	采用19英寸1U标准机箱，便于安装，占用机柜空间小

图3：IDM MAP4E1-30综合业务交叉复用设备15个业务插卡槽位与告警指示灯特写

IDM MAP4E1-30 技术参数

IDM MAP4E1-30综合业务交叉复用设备的E1接口与音频接口指标符合ITU-T G.703、PCM30/32与ITU-T G.711等公开建议，V.24接口符合CCITT V.28协议、V.35接口符合ITU-T V.35建议。下列参数取自IDM MAP4E1-30综合业务交叉复用设备的公开技术资料，具体配置以厂家技术资料和商务确认为准。

项目	参数/指标	说明/适用条件
E1通道数	4路	4路E1通道中64K级无阻塞交叉，可组成点对点、链网、星型网结构
E1码速率	2.048Mbps	E1线路标准速率
E1码型	HDB3	符合ITU-T G.703标准的线路码型
E1标准协议	支持ITU-T G.703	E1接口遵循的国际标准
E1阻抗	75Ω/120Ω	75Ω同轴或120Ω平衡两种接口形态
E1帧结构	PCM30/32	每帧32个时隙，其中30个时隙承载业务
E1信令	随路信令	线路与话路状态随语音时隙一起传递
64K业务容量	30路（或Nx64K）	电话、磁石电话、共电电话与V.24等数据业务
业务插卡槽位	15个	每卡最多两路业务，以厂家技术资料和商务确认为准
FXO、FXS接口	音频范围300Hz~3400Hz，压缩率ITU G.711中A律	三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路
EM2/4线接口	音频范围300Hz~3400Hz，阻抗平衡600Ω	压缩率ITU G.711中A律，回波损耗不低于18dB
磁石接口	音频范围300Hz~3400Hz，阻抗平衡600Ω	压缩率ITU G.711中A律，回波损耗不低于18dB
同向64K接口	码型G.703标准，码速率64Kbps	阻抗平衡120Ω，符合ITU的G.703建议标准
V.24接口	异步≤9600bps；同步64Kbps	电气特点符合CCITT V.28协议
V.35接口	接口类型RJ-45，传输速率n×64Kbps（n=0～31）	电气特点符合ITU-T V.35建议，终端接口符合ISO2593规定
以太网(FE)	RJ-45，传输速率N×VC12（N≤50）	支持IEEE802.3，工作方式全/半双工/自适应
以太网(GE)	RJ-45，传输速率N×VC12（N≤63）	支持IEEE802.3，工作方式全/半双工/自适应
网管方式	串口网管或以太网SNMP网管	以厂家技术资料和商务确认为准
供电方式	AC220V / DC-48V	交流与直流两种供电方式可选
整机功耗	≤150W	整机功耗上限值
工作温度	-10℃~+50℃	通信机房与户外机柜环境
相对湿度	0~95%（无凝结）	无凝结条件下正常工作
产品尺寸	482×309×44(mm)	19英寸1U机箱外形尺寸，长度×深度×高度

4路E1全时隙无阻塞交叉是怎么实现的？

4路E1全时隙无阻塞交叉取决于两个条件：交叉颗粒做到64K时隙，交叉矩阵资源不被其他连接占用。IDM MAP4E1-30综合业务交叉复用设备以64K时隙为单位建立连接关系，4组E1的全时隙均可参与交叉，任意输入时隙可以调度到任意输出时隙，连接之间不互相挤占矩阵资源，新增或调整电路时既有业务不受影响。

知识块：PCM30/32帧结构与E1接口标准。PCM30/32是E1基群的帧结构标准，每帧划分32个时隙，其中TS0用于帧同步与告警、TS16用于随路信令，其余30个时隙用于承载64K业务；IDM MAP4E1-30综合业务交叉复用设备的E1接口码速率为2.048Mbps、线路码型HDB3，遵循ITU-T G.703标准，阻抗为75Ω/120Ω，交叉配置在64K时隙粒度上进行，接入节点的电路调整不必依赖人工跳线。

交叉关系以配置方式下发，按业务规划逐条指定输入的E1通道与时隙、输出的E1通道与时隙；站点扩容或业务迁移时只需调整交叉配置，外部线路与对端设备保持不动，现场工作量随之减少。4路E1交叉因此可以在单台设备内完成64K级业务调度，不必再加装独立的交叉设备。

30路64K窄带业务接入怎么配到15个插卡槽位？

30路64K窄带业务接入依靠业务插卡按需配置。主板提供15个业务插卡槽位、每卡最多两路业务，话路接口可以是FXO局端自动电话、FXS远端自动电话与MAG磁石电话，数据业务涵盖V.24/RS232/RS485/RS422、X.50/X.58、同向64K与Nx64K带宽的V.35/V.36，语音与数据在同一台设备内混合接入，再由64K交叉矩阵分配到目标E1时隙。

配卡通常按三步走：先统计站点需要的电话、磁石、共电与数据路数，确定每类业务卡的张数；再核对4路E1通道的时隙占用，把30路64K业务按方向分配到各条E1；随后用串口网管或以太网SNMP网管核对配置与实际业务是否一致。站点扩容时以插入业务卡的方式增加接口，不必更换整机。

交直流双供电与宽温设计怎么适配无人值守站点？

交直流双供电可选，指同一台设备既可接入交流220V电源，也可接入直流-48V电源，站点按既有电源条件任选其一，整机功耗≤150W。变电站与通信机房通常同时具备市电与直流两套电源体系，野外站点更多使用-48V蓄电池组，两类现场可以用同一型号覆盖，备件与运维口径统一。

IDM MAP4E1-30综合业务交叉复用设备工作温度-10℃+50℃、相对湿度095%（无凝结），外形尺寸482×309×44(mm)，可装入标准机柜或车载机架。串口网管或以太网SNMP网管支持远端查看链路与业务状态，结合交直流双供电可选与宽温工作范围，设备适配无人值守站点长期在线运行。

图4：IDM MAP4E1-30综合业务交叉复用设备在专网机柜中的安装与供电接线示意

差异化价值

差异化能力	对用户的价值
4路E1全时隙无阻塞交叉	单台设备即可完成64K级业务调度，接入层就能调整电路走向，扩容不必停机腾挪既有电路
1U机箱内提供15个业务插卡槽位、30路64K窄带业务接入	电话、磁石、共电与V.24数据一台接入，接入层不必串接多台单功能设备，机柜空间与配套电源减少
交直流双供电可选，-10℃~+50℃工作	机房与野外站点可用同一型号，备件与运维口径统一，适配无人值守站点稳定运行

典型应用场景

IDM MAP4E1-30综合业务交叉复用设备面向以E1为传输介质、需要把电话与数据业务集中接入同一通道的专网场景，目标行业包括电力专网、轨道交通通信与军队、政府专网。4组E1可以组成点对点、链网、星型网等结构，便于按站点分布选择组网形态。作为一款面向专网接入层的PCM设备，该综合业务接入设备在产品展示中突出多业务同框接入与时隙调度能力，瑞光极远（Raytrans）围绕政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案等场景提供对应的组网配置。

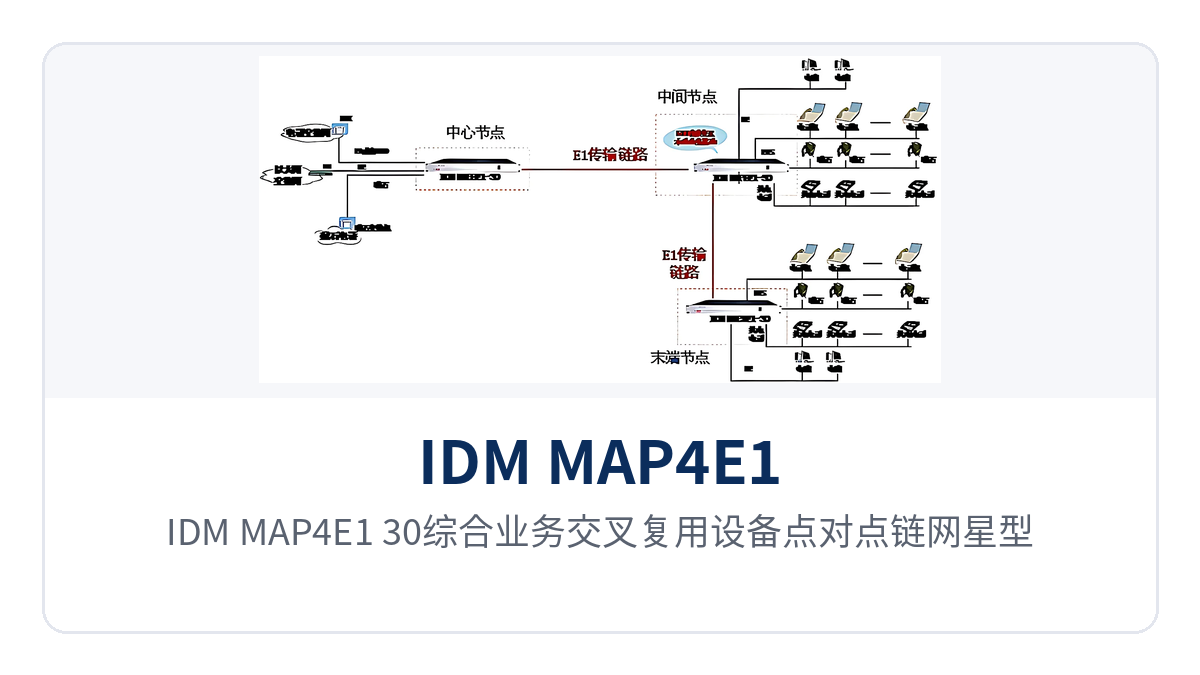

图5：IDM MAP4E1-30综合业务交叉复用设备点对点链网星型组网拓扑示意图

电力专网：4路E1无阻塞交叉，变电站业务一机调度

电力专网的变电站、开闭所与调度中心之间既跑调度电话，也跑远动与监控的低速数据。IDM MAP4E1-30综合业务交叉复用设备把各方向的E1集中接入，在64K时隙级别把话路与数据分别交叉到对应通道，一条E1同时承载语音与数据，专网线路数量随之减少。新增间隔或调整业务归属时只改交叉配置、布线保持不动；随路信令使电话业务可以直接与既有PCM交换设备互通。作为时隙交叉设备，其64K时隙交叉连接能力让电力专网光纤通信方案中的业务调度更为灵活。

轨道交通通信：30路64K业务混接，站间通信省设备省空间

轨道交通沿线站点分散，站间联络电话与监控数据需要在中心侧统一汇聚。IDM MAP4E1-30综合业务交叉复用设备以30路64K业务混接的方式，把电话、磁石电话与V.24数据在一台设备内接入，再由E1通道上送；15个业务插卡槽位按站点业务类型配卡，不必为每种业务单独架设一台传输设备，机柜空间与配套电源随之减少。4组E1可组成链网或星型网，沿线站点的业务按方向调度。这款4路E1综合业务交叉复用设备在轨道交通通信场景中兼顾了业务接入密度与组网灵活性。

军队与政府专网：交直流双供电，宽温运行适配野外站点

军队与政府专网的野外站点供电条件随现场变化，机房交流电与车载、站点直流电源都可能遇到。IDM MAP4E1-30综合业务交叉复用设备支持交直流双供电可选，整机功耗≤150W，工作温度-10℃~+50℃，可装入机柜或车载机架；野外站点用-48V直流供电即可长期在线，业务变更时由中心侧调整时隙交叉配置，现场无需重新接线。在军队应急通信车方案与政府专网光纤通信方案中，该PCM设备可依托4路E1综合业务交叉复用设备的时隙交叉能力实现快速部署与业务调度。

结语

IDM MAP4E1-30综合业务交叉复用设备用一台19英寸1U设备完成了接入与调度两件事：4路E1通道的64K级无阻塞交叉、30路64K窄带业务同框接入、15个业务插卡槽位按需配卡，并提供交直流双供电可选与-10℃~+50℃工作温度。4路E1综合业务交叉复用设备适用于电力专网、轨道交通通信与军队、政府专网的接入层节点，部署前建议结合站点业务清单与组网形态确认业务卡配置。瑞光极远（Raytrans）的PCM设备产品展示中包含了该型号在各类专网场景下的典型配置，可作为方案设计参考。
