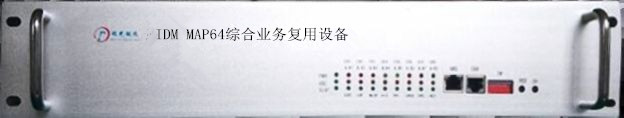

IDM MAP64综合业务复用设备采用19英寸2U标准机箱；实现8组E1上的64路64K业务无阻塞全交叉复用功能。采用可插拔式结构，方便维护和管理。可在一个2U机框中提供64路用户接口，可选配20多种业务，
概述：
IDM MAP64综合业务复用设备采用19英寸2U标准机箱；实现了8组E1上的64路64K业务无阻塞全交叉复用功能。采用可插拔式结构，方便维护和管理。
整机可配置：

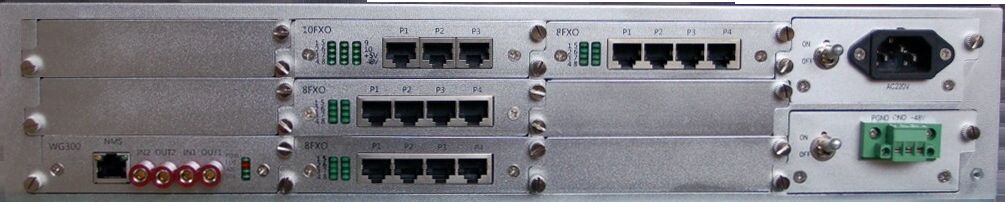

1块E1中心管理盘（CMU）（必选），8块语音盘（FXO/FXS），DC电源板或AC电源板。 CMU盘提供8组E1接口并对E1接口和USER盘管理控制。 DC电源盘和AC电源盘可选配其一，也可选配双电源（DC和AC）供电。 每块语音盘提供8个用户接口，各个语音通道的发送/接收增益可在用户盘的面板外面调节，支持热插拔。全网统一网管，网管接口有串口和以太网两种方式。
产品特性：
采用19 英寸2U 标准机箱；
采用模块化结构，功耗低，可靠性强；
提供8E1传输接口；
提供64路64K业务接口，可选FXO、FXS、V.24、磁石、共电和EM等业务卡；
适应宽幅电压模式：支持DC-48V或～220V，或双电源供电；
技术规格
1) E1****接口
码速率 | 2.048Mbps | 码型 | HDB3 |
标准协议 | 支持ITU-T G.703 | 阻抗 | 75Ω/120Ω |
帧结构 | PCM30/32 | 信令 | 随路信令 |
2) 以太网(FE)
接口类型 | RJ-45 | 传输速率 | N×VC12（N≤50） |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
3) 以太网(GE)
接口类型 | RJ-45 | 传输速率 | N×VC12（N≤63） |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
4) FXO**、FXS接口**
音频范围 | 300Hz~3400Hz | 压缩率 | ITU G.711中A律 |
阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 环路电流 | 20mA/路 |
5) 同向64K接口
码型 | G.703标准 | 码速率 | 64Kbps |
阻抗 | 平衡120Ω | 全面符合ITU的G.703建议标准 | |
6) EM2/4****线接口
音频范围 | 300Hz~3400Hz | 阻抗 | 平衡600Ω |
压缩率 | ITU G.711中A律 | 回波损耗 | 不低于18dB |
7) 磁石接口
音频范围 | 300Hz~3400Hz | 阻抗 | 平衡600Ω |
压缩率 | ITU G.711中A律 | 回波损耗 | 不低于18dB |
8) V.24****接口
传输速率 | 异步≤9600bps；同步64Kbps | 电气特点 | 符合CCITT V.28协议 |
9) V.35****接口
接口类型 | RJ-45 | 电气特点 | 符合ITU-T V.35建议 |
传输速率 | n×64Kbps（n=0～31） | 终端接口 | 符合ISO2593规定 |
10) 电源及功耗
供电方式 | AC220V/DC- 48V | 整机功耗 | ≤150W |
11) 环境条件
工作温度 | -10oC ~+50oC | 相对湿度 | 0~95%（无凝结） |
常见问题
脉冲编码调制（PCM）的工作原理是什么？
脉冲编码调制就是把一个时间连续，取值连续的模拟信号变换成时间离散，取值离散的数字信号后在信道中传输。脉冲编码调制就是对模拟信号先抽样，再对抽样值幅度量化、编码的过程。
查看完整回答PCM30工作原理 PCM30/32是什么
30路PCM设备是指提供30路用户接口，可以在标准的PCM30基群即2M传输通道上直接提供30路终端业务接口。 从PCM设备送来的电信号是适合PCM传输的码型，为HDB3码或CMI码。
查看完整回答PCM设备在企业应用中有哪些常见问题？
目前，PCM设备在企业网应用已经基本普及，对于PCM设备来说，建立一个综合、经济、可靠、有效的通信网络，既能满足现在电力系统语音、数据、图像等各种业务的需求，又能面向未来，支持不断增多的用户接口、更大的容量才是关键所在。
查看完整回答什么是E1？E1的使用方法
什么是E1 欧洲的30路脉码调制PCM简称E1，速率是2.048Mbit/s 。我国采用的是欧洲的E1标准。 E1的一个时分复用帧（其长度T=125us）共划 分为32相等的时隙，时隙的编号为CH0~CH31。
查看完整回答30/32路PCM基群的帧结构
通信系统包括发送设备、接收设备和传输设备. 传输线路投资往往占整个通信系统投资的很大比例，因此，如何提高线路利用率，实现传输线路的多路复用，就成了一个非常重要的
查看完整回答
