IDM Phone_DUP电话通道互备份

IDM Phone_DUP 电话通道互备份切换设备是北京瑞光极远数码科技有限公司研制的电话通道选优切换设备，属于专业的电话通道互备份切换设备，用于把一路电话通道分成 2 路传输，在远端自动检测这几路传输通道的链路好坏，再自动选择 1 路传输正常的路径。

地铁调度、机场地面调度与军队远程指挥等远程调度控制场所对系统可靠性要求很高，常把同一业务放在 2 个以上传输网络上，例如分别从联通和移动租用通道，或者用卫星与地面网络互备份，用户终端需要能够自动选择正常的传输网络和通道。瑞光极远作为专业的指挥调度系统厂家，针对此类场景可提供地铁调度电话通道互备份方案、军队应急通信车方案以及政府专网光纤通信方案，依托 SDH 传输网络与 SDH 设备构建高可靠通信链路，并通过产品展示中的 SDH 设备厂家方案满足不同用户的调度需求。

核心参数速览：1分2互备份 · 3U双电源冗余 · 网管自动切换 · 人工切换优先 · 级联扩展更多路 · 随路信令完整性检测

电话通道互备份切换设备如何减少链路故障造成的调度掉线？

把一路电话分成 2 路、在接收端自动选优，是远程调度场所避免调度话音随单条链路一起中断的通行做法，IDM Phone_DUP 的分路、检测、选优三个环节都在设备内完成，不需要用户终端自己做判断。作为专业的 SDH设备厂家，瑞光极远在 SDH 传输与电话通道保护领域积累了丰富经验，该设备可与 SDH设备配套部署，为调度话音提供可靠的链路冗余保障。

• 分路：一路电话通道进入设备后被分成 2 路，分别送入 2 个不同的传输网络；需要 3 路以上时，把多台设备级联即可扩展出更多路径。
• 检测：远端持续检测这几路传输通道的传输链路好坏，既能发现线路断开，也能发现线路仍在线但随路信令已经不完整的情况。
• 选优：检测结果正常的那 1 路被选中作为输出，用户终端始终接在可用的通道上，不必到现场改接线。

TDM 系列产品能够满足 E1 通道、电话通道、纯音频通道以及 RS232/RS485 通道的多路径传输和主动选优传输，同一套选优思路可以覆盖电话与数据的多路径承载。工程配置里，一路分两路电话通道互备份设备一般装在用户接口侧，业务从交换机或话机侧接入后由设备完成分路与选优。在政府专网光纤通信方案中，该设备可作为电话通道互备份切换设备嵌入既有光传输链路，提升专网调度的连续性。

远端站点还可以把电话通道互备份切换设备当作电话线路检测设备使用，把振铃与来号等通道状态按物联网终端的方式上报，无人值守站点因此不必等用户报障才知道通道已经劣化。

电话通道互备份切换设备靠什么判断电话通道的完整性？

IDM Phone_DUP 电话通道互备份切换设备从随路信令和语音内容两个层面判断电话通道是否可用，判据直接取在话路的振铃信息与来电号码上，判读结果同时作为自动选优的切换依据。

• 振铃监控：通过监控振铃信息监控随路信令系统的完整性，信令不能正常送到说明这一路电话通道已经不可用。
• 来号检测：通过检测来电号码检测语音通道的完整性，号码不能正常送达说明话音通路存在问题。
• 结果判读：两项判据中任一项异常即判定该路不可用，另一路正常通道继续承载通话。

随路信令完整性检测解决的是「线路还通、业务已经不通」这类隐性故障，只看传输告警发现不了。电话通道自动选优切换设备把两道判据合在一起判断，既能识别光纤或电缆断开，也能识别设备故障、信令丢失造成的通话失败，减少切换设备误判导致的反复倒换。在地铁调度电话通道互备份方案中，这种双重判据机制可有效避免因单条链路隐性劣化造成的调度通话中断。

自动切换、网管切换与人工切换怎么配合？

设备同时支持自动切换、网管切换和人工切换三种方式，由面板上的模式指示灯指示当前模式，模式既可以由网管设置，也可以由面板上的模式切换按钮控制，人工强制切换的优先级高于自动切换。

• 自动切换：按预设的切换条件自动选出传输正常的一路，日常运行不需要值班人员干预。
• 网管切换：电话通道的监控和切换通过以太网网管实现，切换条件由网管设置，可以按通道状态远程下发。
• 人工切换：可由网管或设备上的拨码开关人工强制切换，人工切换有较高的优先级，便于现场按指挥关系直接指定通道。

三种方式的分工是「平时自动、远程可改、现场可压」，模式指示灯把当前处于哪种方式直接摆在面板上。值班人员看到自动切换指示灯亮就知道设备在自行选优；需要人工介入时先用面板模式切换按钮或网管把模式切到人工，再执行强制切换。

集中式3U与台式设备分别适合什么场景？

集中型设备为 3U 架构，有统一的以太网网管盘，双电源盘互备份，通道的监控和切换可以通过网管实现，切换条件由网管设置，适合机房集中管理、多路电话通道统一值守的部署方式。

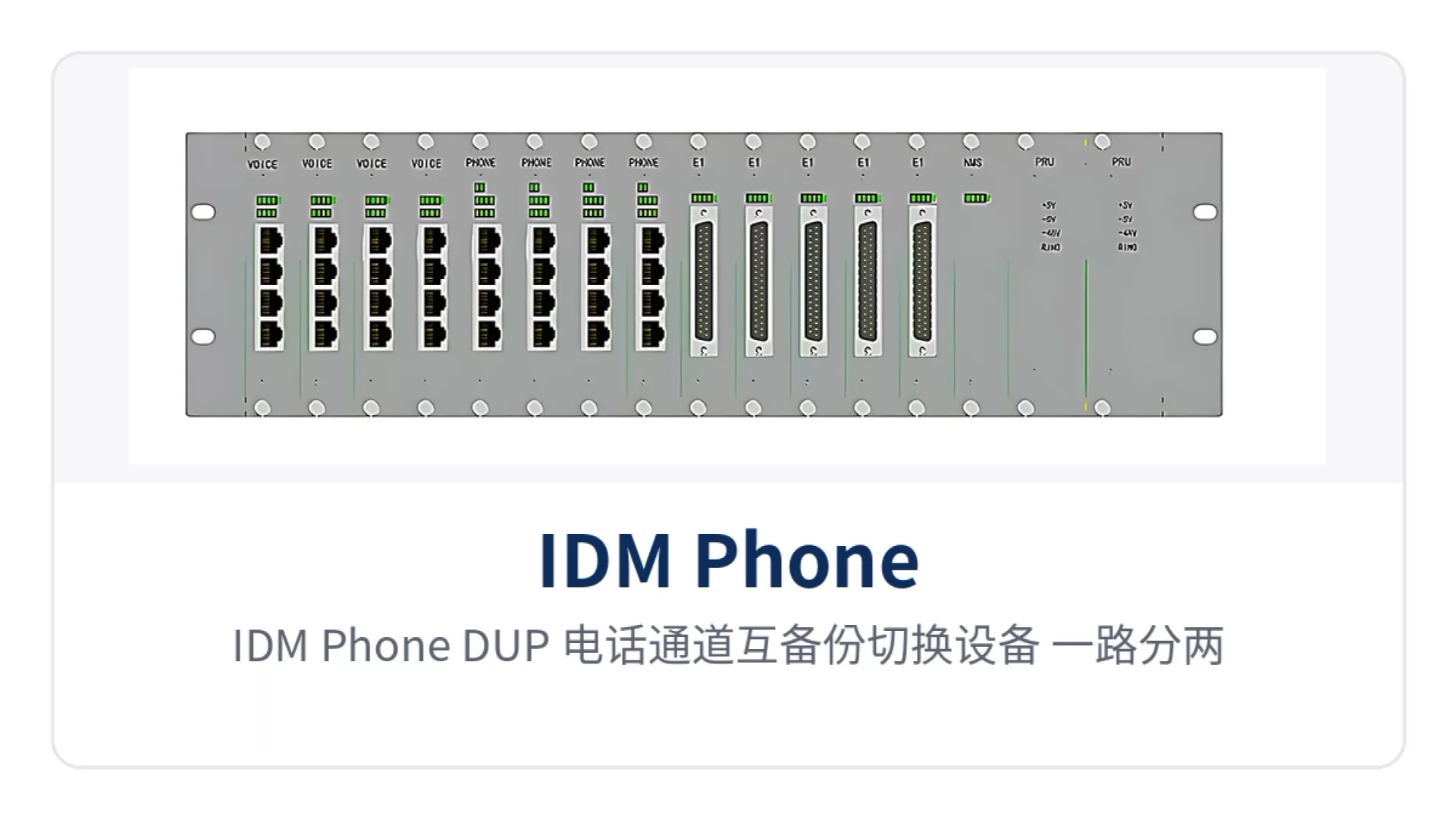

图1：IDM Phone_DUP 电话通道互备份切换设备 3U集中式机箱正面模式指示灯与双电源盘特写

3U集中式电话互备份设备把多路电话通道的分路与选优收进同一个机框，双电源盘互备份让供电环节不成为新的单点，网管盘则把切换条件的设置与通道状态查看集中到一处，值班人员不必逐台设备到现场核对。对于军队应急通信车方案等需要快速部署、集中管控的场景，3U 集中式形态便于在有限机柜空间内实现多路通道统一管理。

台式设备提供 4 套 phone 互备份通道选择器，设备上的 4 位拨码开关分别控制 1~4 通道的人工切换，只有人工切换指示灯亮时才能人工切换，适合点位少、需要就地操作与快速验证的场所。

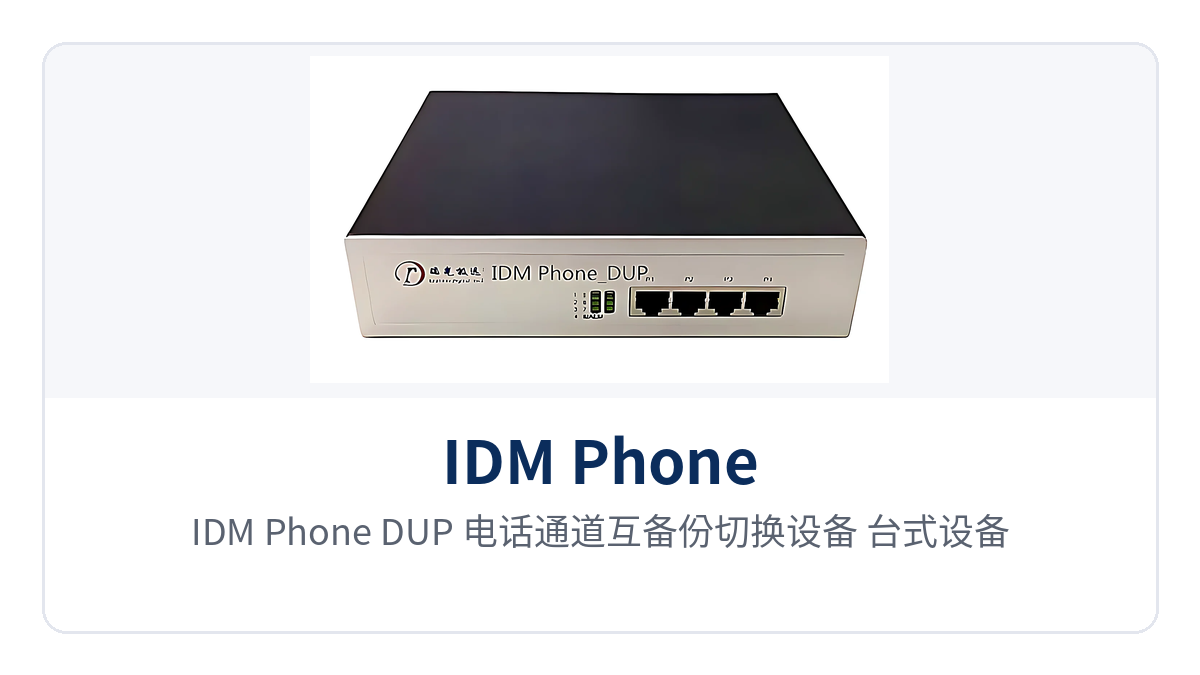

图2：IDM Phone_DUP 电话通道互备份切换设备 台式设备4位拨码开关与通道指示灯特写

形态选择看两件事：通道数量与运维方式。通道集中在机房、由网管统一值守的，选 3U 集中式；只有几个点位、需要在设备面板上直接操作或做链路拔断验证的，选台式设备更省事。

主要功能有哪些？

电话通道互备份切换设备的功能围绕分路、检测、选优、指示四条主线展开，逐项功能及其作用见下表，便于按现场调度业务与运维方式核对配置。核对时按业务接口与操作方式逐条对照，缺项即是需要与厂家确认的配置内容。

功能项	功能说明
一路分两路传输	将一路电话通道分成 2 路，分别送入 2 个不同传输网络，级联后可扩展到更多路
远端链路检测	在远端自动检测这几路传输通道的传输链路好坏，为选优提供判断依据
随路信令监控	通过监控振铃信息监控随路信令系统的完整性，识别线路仍通但信令丢失的情况
语音通道完整性检测	通过检测来电号码判断语音通道的完整性，识别话音通路异常
自动选优切换	自动选择 1 路传输正常的路径，减少传输路径故障或设备故障造成的业务中断
网管切换	电话通道的监控与切换通过以太网网管完成，切换条件由网管设置
人工强制切换	可由网管或拨码开关人工强制切换，人工切换优先级较高
模式指示与控制	自动、网管、人工三种模式由面板模式指示灯指示，也可用面板模式切换按钮控制
线路检测上报	可在远端作为电话线路检测设备，按物联网终端的方式上报监测数据

核心参数与性能指标

IDM Phone_DUP 的形态、分路能力与切换方式逐项列于下表，参数口径以产品资料为准。表中未列出的供电、功耗与机械尺寸以厂家技术资料为准，表内各项用于方案配置与现场核对，不作为到货验收依据。

项目	参数/指标	说明/适用条件
设备型号	IDM Phone_DUP	电话通道互备份切换设备
分路能力	一路电话通道分 2 路传输，级联后支持更多路	按现场同时承载业务的传输网络数量配置
检测判据	振铃信息（随路信令完整性）、来电号码（语音通道完整性）	两项判据任一异常即判该路不可用
集中式形态	3U 架构，统一以太网网管盘，双电源盘互备份	适合机房集中部署、多路通道统一值守
台式形态	4 套 phone 互备份通道选择器	4 位拨码开关分别控制 1~4 通道人工切换，只有人工切换指示灯亮时才能人工切换
切换方式	自动切换、网管切换、人工切换	人工切换优先级高于自动切换
网管能力	通道监控与切换经以太网网管实现，切换条件由网管设置	集中型通过网管盘统一管理
适用业务	E1 通道、电话通道、纯音频通道、RS232/RS485 通道	TDM 系列支持多路径传输与主动选优传输
适用场所	地铁调度、机场地面调度、军队远程指挥、多运营商链路租用单位	远程调度控制场所与无人值守远端站点
供电与功耗	此处资料库暂无相关信息	以厂家技术资料为准

瑞光极远作为指挥调度系统厂家，围绕 SDH 传输、产品展示与调度通信提供完整解决方案，IDM Phone_DUP 电话通道互备份切换设备可与 SDH设备、指挥调度系统协同组网，服务于政府专网光纤通信方案、地铁调度电话通道互备份方案及军队应急通信车方案等多种应用场景。

差异化价值

差异化点	客户价值
1分2互备份：一路电话通道分 2 路传输	一路电话通道分2路传输，级联可扩更多路，链路故障自动选优，关键电路业务不中断
3U双电源冗余：3U 集中式双电源盘互备份	双电源盘互备份配统一以太网网管盘，切换条件网管可设，供电与监控都不是单点
网管自动切换	通道监控与切换经以太网网管完成，切换条件由网管设置，自动选优不必等人到现场
人工切换优先	网管或拨码开关人工强制切换优先级高于自动切换，面板模式指示灯直观可视

典型应用场景

远程调度控制场所之所以要配这类电话通道互备份切换设备，是因为业务本身不允许随单条链路一起失效；同一路电话通道经两条链路送达、在接收端自动选优，是成本可控且施工量小的做法。组网时两端各配一台，分路侧送出 2 路、选优侧收 1 路，中间两跳链路走不同的传输网络。

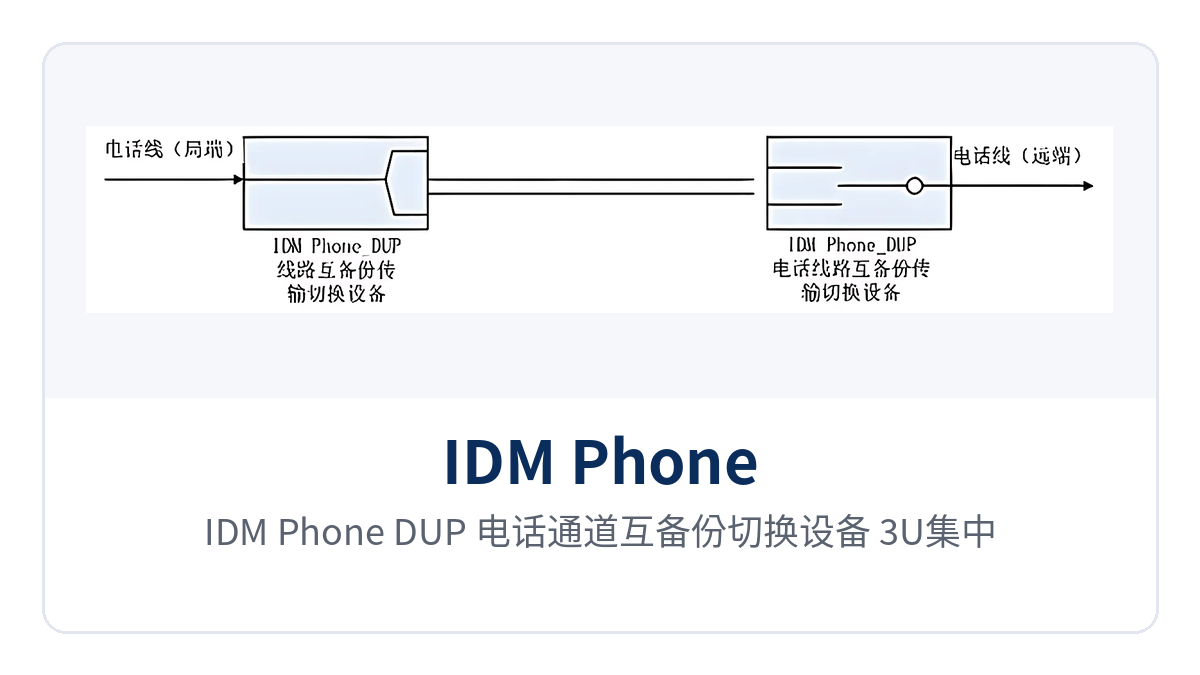

图3：IDM Phone_DUP 电话通道互备份切换设备 一路分两路电话通道互备份组网拓扑示意图

地铁调度专网

地铁调度承载行车调度、电力调度与环控调度的话音，多网冗余是常规要求。地铁往往同时租用两家运营商的通道，把调度电话分别经两个网络送往车站与车辆段；电话通道互备份切换设备在车站侧把一路调度电话分成 2 路送出，远端按振铃信息与来电号码判断哪一路可用并自动选优，构成典型的地铁调度电话通道互备份方案。

集中型 3U 设备放在通信机房，双电源盘互备份、网管统一设置切换条件，值班员可以在网管上查看每路电话通道的状态，车站数量多、需要统一管理的线路用一台集中式设备承载多路通道更便于日常维护。

机场地面调度

机场地面调度覆盖机坪引导、旅客服务与地面保障等岗位的电话与广播，任一通道中断都会影响航班保障节奏。机场通常同时具备自建传输网与租用通道，部分场景还用卫星链路作补充；电话通道互备份切换设备把同一路调度电话同时送入两条链路，远端自动检测并选择正常的一路输出。

要求更高的场所可以把多台设备级联扩展出更多路径，并保留人工强制切换入口，出现争议时由值班人员直接指定路径。切换过程不需要现场改接线，值班员在网管上就能看到通道状态。

军队远程指挥

军队远程指挥对冗余与可控性要求较高，常采用卫星与地面网络互备份的方式承载指令电话。电话通道互备份切换设备在指挥所侧分路发送、在远端选优接收，按随路信令与来电号码的检测结果判断通道完整性，使指令话在链路质量变化时仍然可以送达，可作为军队应急通信车方案中的电话通道保障环节。

设备支持自动、网管与人工三种切换方式，人工强制切换优先级较高，便于在战备状态下按指挥关系直接指定通道；台式设备内置 4 套通道选择器，适合需要就地操作的野战或移动指挥点位。
