IDM DUP集中型通道互备份切换设备

IDM DUP集中型通道互备份切换设备是北京瑞光极远数码科技有限公司（Raytrans）研制的3U集中型切换设备，用于把同一路业务同时送入2个以上传输网络，并在接收端自动选出传输正常的一路。作为专业的SDH设备厂家与光端机厂家，瑞光极远在该设备同一个机框内集中提供12个互备份盘位，覆盖E1通道、电话通道、纯音频通道以及RS232/RS485通道的多路径传输和主动选优传输，可充分满足SDH设备在多路径传输场景下的产品展示需求。

地铁调度、机场运行指挥与军队远程指挥这类场所，往往向两家运营商分别租用通道，或者用卫星与地面网络互备份，同一路业务因此在两条以上链路上同时传输。链路中断与否由网络侧决定，而用户终端只能接一条通道，终端侧的倒换如果没有设备承担，就只能靠值班员到机柜前改接线。集中型通道互备份切换设备解决的正是终端侧这一段，广泛应用于地铁调度通道互备份切换、军队应急通信车方案以及政府专网光纤通信方案等场景。

互备份通道切换的目的是减少传输路径故障或设备故障造成的业务中断。链路劣化时由设备判断并倒换到正常的一路，调度台与话机不必感知倒换过程；主控与供电再做互备份，切换环节本身就不会成为新的单点。瑞光极远（Raytrans）的互备份通道切换设备与SDH设备协同组网，为各类专网通信提供可靠保障。

核心参数速览：12盘位集中切换 · 双主控双电源 · 三种切换模式 · 多通道无损切换 · 3U机框 · 统一以太网网管盘

12个互备份盘位能集中切换多少路通道？

集中型设备的机框提供12个互备份切换盘位插槽，所有业务盘插在同一个3U机框里，通道的监控与切换统一由以太网网管盘完成。按产品资料的通道口径，电话互备份盘与语音互备份盘每块管4个通道，12个盘位满配时为48路；E1有损/无损切换盘每块只有两组E1通道切换，满配时为24组。

盘位按业务需要混插，同一机框里可以同时配电话互备份盘、语音互备份盘和E1有损/无损切换盘。哪种业务要互备份、要几路，就配几块对应业务盘，通道数量随盘位增减，不像分散方案那样为每类业务单开一台切换设备。这种集中型互备份通道切换设备在SDH传输网络中承担通道选优与倒换职能，配合SDH设备可实现主备路径的自动切换，是SDH设备厂家在专网通信项目中常见的配套产品形态。

双CMU主控盘与双电源盘互备份怎么消除单点故障？

机框可提供互为备份的双CMU主控盘和双电源盘，两块主控盘之间、两路电源之间都是互备份关系，单块主控盘或单路电源失效时，业务继续由另一块承载。对地铁调度、军队远程指挥这类不允许停机的场所，主控与供电的冗余程度比通道数量更影响连续运行。以地铁调度通道互备份切换为例，调度通道承载行车指挥语音与数据，一旦中断直接影响运营安全，双主控双电源的冗余设计正是为这类场景兜底。

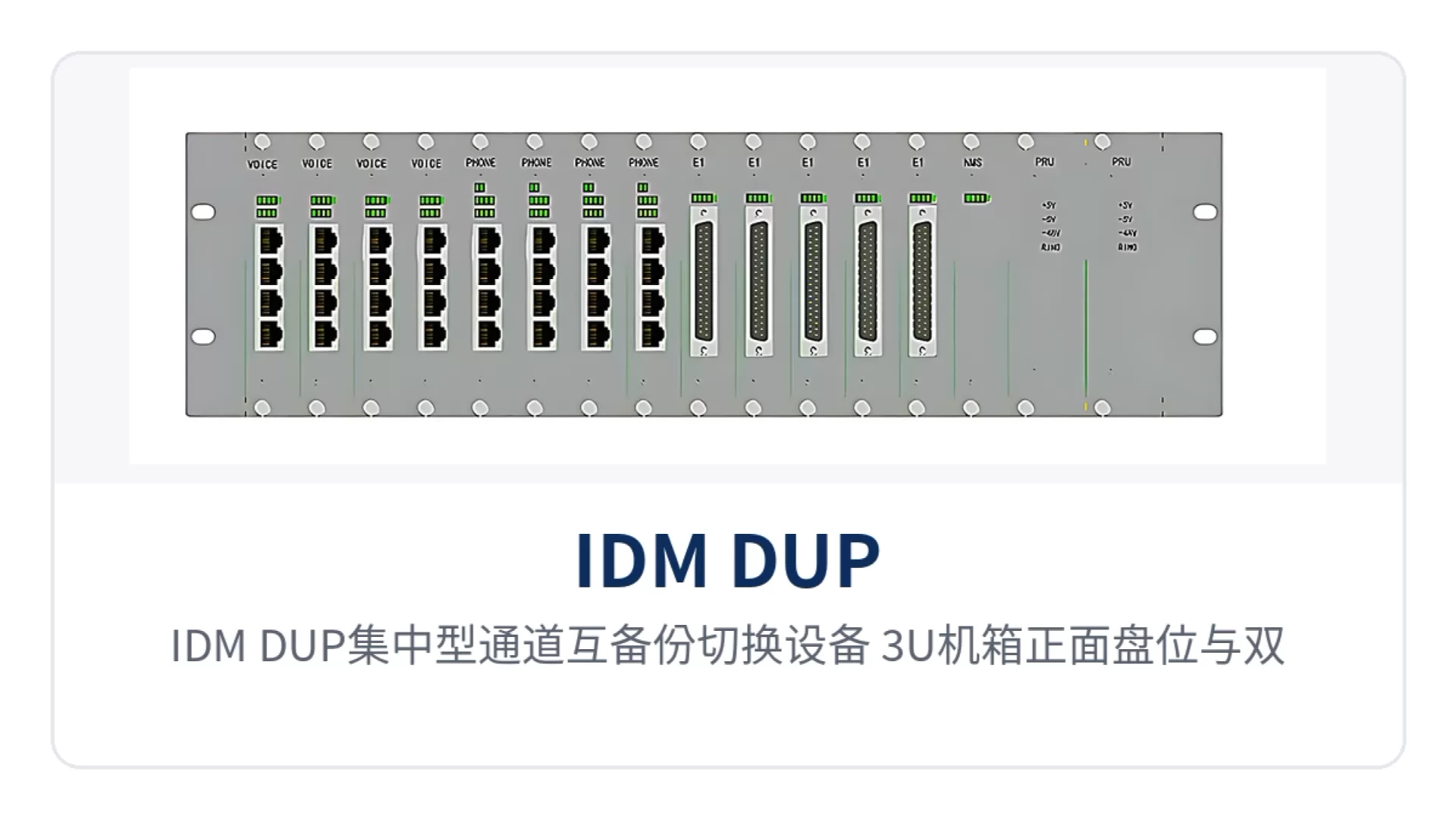

图1：IDM DUP集中型通道互备份切换设备 3U机箱正面盘位与双电源盘外观

集中型设备为3U架构，机框内有一块统一的以太网网管盘，负责各业务盘的通道监控与切换条件下发。所有盘位的运行状态集中到一处，值班人员在网管上就能看到每路通道当前走哪条链路、处于哪一种切换模式。

电话、语音与E1通道盘分别管几路业务？

IDM DUP的业务盘按通道类型划分，插哪一种盘就具备哪一类通道的互备份与选优能力，混插的机框让同一套网管同时管住电话、音频与E1三类业务。各盘的通道容量与人工切换配置见下列分点，配置时按现场业务路数取盘。

• 电话互备份盘：面向电话通道，盘上4位拨码开关分别控制1~4通道的人工切换，一块盘管4路电话通道。
• 语音互备份盘：面向纯音频通道，通道划分与电话互备份盘一致，同样按4个通道一组配置。
• E1有损/无损切换盘：面向E1通道，一块盘只有两组E1通道切换，按2路一组配置，盘型分有损与无损两种。

自动、网管与人工三种切换模式怎么配合？

每个用户盘位都支持自动切换、网管切换和人工切换三种模式，当前处在哪一种模式由面板上的模式指示灯指示。模式既可以由网管远程设置，也可以用面板上的模式切换按钮就地改，机房与现场两处都能操作。

三种模式的分工是平时自动、远程可改、现场可压。自动切换按网管预设的条件执行，日常不需要值班员介入；网管切换由值班人员在网管上下发指令；人工强制切换可由网管或盘上的拨码开关直接指定通道，人工切换有较高的优先级。在政府专网光纤通信方案中，这种多模式配合方式可兼顾日常自动运维与重大活动期间的现场强制调度。

人工强制切换为什么是做到无损切换的前提？

无损切换要求切换前后业务信息不丢，设备把人工切换权限与模式状态绑在一起：只有人工切换指示灯亮时，拨码开关的人工切换才被执行，切换动作因此落在可确认、可预期的时刻。

每块业务盘上的4位拨码开关分别控制1~4通道的人工切换，E1切换盘只有两组E1通道切换。需要按指挥关系把某路业务固定在指定链路时，先确认业务盘上的人工切换指示灯已亮，再拨对应通道的拨码开关即可。

集中型通道互备份切换设备具备哪些功能？

功能围绕分路、检测选优、三种切换方式与网管监控四条主线展开，逐项列于下表，便于按现场业务接口与运维方式核对配置。表内未列出的供电电压、整机功耗与机械尺寸以厂家技术资料为准，不作到货验收依据。

功能项	功能说明
多路径传输	同一路业务同时送入2个以上传输网络，通道数按所配业务盘路数确定
主动选优传输	接收端判断各路通道状态，自动选出传输正常的一路输出
12盘位集中切换	3U机框提供12个互备份切换盘位插槽，多路通道的切换集中在同一机框完成
双CMU主控互备	双CMU主控盘互为备份，单块主控盘失效时业务由另一块继续承载
双电源盘互备	双电源盘互备份供电，单路电源故障不影响通道运行
自动切换	按网管预设的切换条件自动倒换，日常运行无需人工干预
网管切换	通道监控与切换经以太网网管完成，切换条件由网管设置
人工强制切换	可由网管或盘上拨码开关人工指定通道，人工切换优先级较高
模式指示与控制	自动、网管、人工三种模式由面板指示灯指示，面板按钮可切换模式
无损切换控制	只有人工切换指示灯亮时才执行人工切换，切换过程业务信息不丢

核心参数与性能指标

集中型设备的架构、盘位容量与切换方式逐项列于下表，参数口径以产品资料为准。表中未给出的电气与环境指标以随机技术资料为准，方案配置时按表内项目与现场业务路数核对。

项目	参数/指标	说明/适用条件
设备型号	IDM DUP	集中型通道互备份切换设备
机框架构	3U集中型	统一以太网网管盘，业务盘插在机框内
业务盘位	12个互备份切换盘位插槽	电话盘、语音盘、E1切换盘混插，按业务路数配盘
主控冗余	双CMU主控盘互备份	单块主控盘失效时业务不中断
电源冗余	双电源盘互备份	单路电源故障不影响通道运行
支持通道类型	E1通道、电话通道、纯音频通道、RS232/RS485通道	按通道类型选配对应业务盘
盘内通道数	电话盘与语音盘4通道，E1切换盘2组E1通道	盘上4位拨码开关分别控制人工切换
切换方式	自动切换、网管切换、人工切换	人工切换优先级较高
切换控制	网管设置切换条件，面板按钮切换模式	当前模式由面板指示灯指示
网管接口	统一以太网网管盘	通道监控与切换条件统一下发
供电与功耗	此处资料库暂无相关信息	以厂家技术资料为准
机械尺寸与工作环境	此处资料库暂无相关信息	以厂家技术资料为准

差异化价值

三项差异化能力落到现场，分别是盘位的集中度、机框的冗余度与切换的操作权限，逐项对照见下表。同一份配置清单里，盘位数量决定能承载多少路通道，冗余决定机框会不会成为新的单点。

差异化点	客户价值
12盘位集中切换：多路通道收进一台3U机框	12个互备份盘位集中切换，减少传输路径或设备故障造成的业务中断，机房内不必为每类业务单开一台切换设备
双主控双电源：双CMU主控盘与双电源盘互备份	双CMU主控盘与双电源盘互备份，消除单点故障，保业务连续
三种切换模式：自动、网管、人工并存	自动/网管/人工三种切换模式，人工强制切换优先级更高，平战两种状态用同一套设备
多通道无损切换：电话、语音、E1、RS232/RS485按盘配置	多通道无损切换，只有人工切换指示灯亮时才执行人工切换，切换动作可控可追溯

在方案选型层面，瑞光极远（Raytrans）作为SDH设备厂家与光端机厂家，可围绕IDM DUP集中型互备份通道切换设备提供配套的SDH设备与产品展示，并针对军队应急通信车方案、政府专网光纤通信方案以及地铁调度通道互备份切换等场景给出完整的通道互备份配置建议，方便用户在统一的产品展示体系中完成选型与方案对接。

典型应用场景

远程调度控制场所之所以配集中型通道互备份切换设备，是因为业务本身不允许随单条链路一起失效。组网时两端各配一台，发送侧把同一路业务送入两条链路，接收侧按通道状态选优输出，中间两跳链路走不同传输网络。作为专业的SDH设备厂家，瑞光极远（Raytrans）在SDH产品展示中针对此类场景提供了完整的互备份通道切换设备方案。

地铁调度控制

地铁调度承载行车调度、电力调度与环控调度的话音与数据，多网冗余是常规要求。地铁往往同时向两家运营商租用通道，把调度业务分别经两个网络送往车站与车辆段；集中型通道互备份切换设备在机房侧把多路业务集中分路，车站侧按通道状态自动选优接收，实现地铁调度通道互备份切换的可靠保障。

3U机框放进通信机房，双电源盘与双CMU主控盘互备份，值班员在网管上就能看到每路通道走的是哪条链路。线路车站数量多时，用一台集中型设备承载多路通道，比在每个车站单独摆一台切换设备更便于统一维护。

机场运行指挥

机场运行指挥覆盖机坪引导、旅客服务与地面保障岗位的话音与广播，任一通道中断都会影响航班保障节奏。机场通常同时具备自建传输网与租用通道，部分场景还用卫星链路补充；集中型通道互备份切换设备把同一路业务同时送入两条链路，接收端自动选出正常的一路。

12个盘位可以在同一机框内混插电话互备份盘、语音互备份盘与E1切换盘，航站楼、机坪与运行控制中心的多类业务共用一套网管。切换条件由网管按保障时段设置，值班人员不必到机柜前逐台确认。

军队远程指挥

军队远程指挥对冗余与可控性要求较高，常采用卫星与地面网络互备份的方式承载指令电话与调度数据。瑞光极远（Raytrans）提供的军队应急通信车方案中，集中型通道互备份切换设备在指挥所侧集中分路，远端按通道状态选优接收，链路质量变化时指令业务仍走在正常路径上。

战备状态下按指挥关系指定通道的需求，由人工强制切换承担：网管或盘上拨码开关均可直接指定，人工切换优先级高于自动切换。双CMU主控盘与双电源盘互备份，让机框在单点故障时不整体退出，指挥所不必再为切换环节另设备份设备。

结语

作为一台把12个互备份盘位、双CMU主控盘与双电源盘收进3U机框的集中型通道互备份切换设备，IDM DUP把多路径传输、主动选优与三种切换方式放在同一套网管之下，适合地铁调度控制、机场运行指挥与军队远程指挥这类不允许业务随单条链路失效的场所。瑞光极远（Raytrans）作为光端机厂家，在SDH产品展示中可提供面向政府专网光纤通信方案与军队应急通信车方案的完整SDH设备选型支持。

选型时把三件事确认清楚即可：现场要互备份的通道类型与路数、需要的链路条数、以及切换由自动还是人工主导。通道类型决定配哪种业务盘，路数决定盘位数量，切换方式决定网管条件与拨码设置，三项定下来，机框配置与运维分工也就定了。
