IDM MSTP155 -63 SDH多业务传输平台

IDM MSTP155-63E1 是一款双155M群路SDH传输平台，由SDH设备厂家北京瑞光极远研制，用于在一条STM-1光纤链路上同时承载63路E1、4路物理隔离以太网与2路V.35/V.11数据业务。A、B两个155.52Mb/s群路光接口分别对应两个传输方向，单台SDH设备可作为上下电路复用器（ADM）承担63路E1的上下复用。

平台同样可作为终端复用器（TM）使用，充当交换机或业务设备的光传输模块，把E1通道与以太网业务送进既有的SDH传输网。整机技术性能符合ITU-T和国内SDH规范，具备VC-12全交叉连接与通道保护能力，可与任何标准SDH/MSTP设备的STM-1光接口直接对接，是光传输设备产品展示中的典型多业务接入平台。

专网接入站点的机位、纤芯与取电条件往往同时受限，站内却并行运行调度电话、远动E1通道与办公监控网络三类业务。平台采用19英寸1U机箱，机身尺寸440×230×45mm，可直接装入通信屏，一条155M光路把三类业务一次送进传输环，站点侧不必再为每类业务单独配一台光端机，适用于政府专网光纤通信方案与军队应急通信车方案等场景。

核心参数速览：双STM-1光口 · 63路E1 · 4路物理隔离以太网 · 2路V.35/V.11 · 接收灵敏度优于-32dBm · AC220V/DC 48V · 19英寸1U机箱

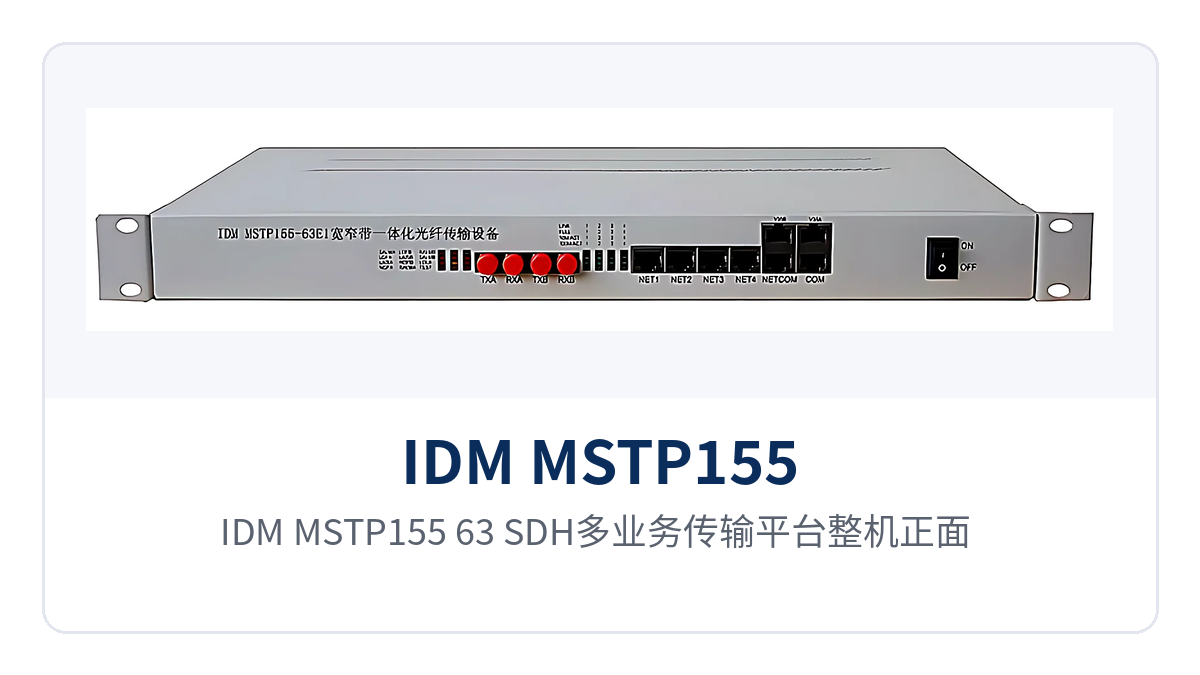

图1：IDM MSTP155-63 SDH多业务传输平台整机正面，19英寸1U机箱面板与光链路运行指示灯

双155M群路SDH传输平台是什么设备？

双155M群路SDH传输平台是按STM-1速率等级工作的SDH传输设备。群路侧的两个155.52Mb/s光接口可以互为备用，也可以分走两个传输方向；支路侧把E1、以太网与低速数据复接进VC-12容器，经同一条光路送到对端。作为一款成熟的光传输设备，该平台在产品展示中常以双群路、高密度支路接口为突出特点。

ITU-T规定的STM-1传输容量按字节间插划分为63个VC-12容器，每个VC-12承载一路2.048Mb/s的E1信号，因此一条STM-1群路正好对应63路E1。E1接口的码速率2048Kbps、码型HDB3、阻抗75Ω或120Ω由ITU-T G.703统一规定，符合该标准的E1设备在物理层可以直接互通。

ADM与TM两种角色分别用在哪里

作为ADM使用时，平台在任一方向把63路E1按需上下，中间站点不必把全部业务解出再重新复接，一条光路可穿过多个站点连续传送。作为TM使用时，平台整体充当交换机或业务设备的光传输模块，把E1中继与以太网口延伸到对端机房。两种角色的差别只在业务落地方式，机箱、光接口与交叉能力完全相同。

63路E1和4路以太网怎么在同一条光路上共存

E1业务进入各自的VC-12容器，以太网业务按N×2.048Mbps捆绑占用若干VC-12，N≤50，4路以太网各占一组容器，互不共享带宽。V.35/V.11数据按n×64Kbps（n=1～31）取用通道，与E1、以太网在同一张交叉表内分配。业务组合由交叉连接决定，站点新增业务时调整容器分配即可，不必更换光模块。

这台设备能承载哪些业务

平台的功能集中在光传输、业务接口、交叉分配与运行维护四个方面，每一项都对应现场可核对的动作。下表按功能项逐条列出能力与用途，选型时对照站点的E1路数、以太网口数与网管方式逐行确认。

功能项	功能说明
双155M群路光传输	A、B两个155.52Mb/s的STM-1光接口承载群路业务，可分走两个方向，也可一主一备运行
63路E1上下复用	单机提供63路E1接口，作为ADM在任一方向上下电路，一条群路覆盖整个站点的窄带业务
1+1通道保护	双光口构成1+1通道保护，主用通道的光纤或光模块故障时，业务由备用通道承接
VC-12全交叉连接	63个VC-12容器可任意交叉分配，E1、以太网与低速数据按站点需求上下，支路与群路之间灵活调度
4路物理隔离以太网	4路以太网各自独立转发、不共享带宽，带宽按N×2.048Mbps（N≤50）捆绑，监控与办公业务分域承载
2路V.35/V.11数据通道	2路n×64Kbps（n=1～31）通道，RJ-45接口，符合ITU-T V.35建议，用于低速数据与协议转换类业务
业务按需选配	E1、以太网、V.35数据业务可按站点业务清单选配，配置与站点需求一一对应
网管功能	支持设备配置、故障查询与数据统计，在线实时监控网络运行状况，中心机房掌握各站点状态
同步定时	符合ITU-T G.813标准，定时精度、牵入牵出、噪声产生与噪声容限等指标满足规范要求
标准光口对接	可与任何标准SDH/MSTP设备的STM-1光接口对接，既有传输网不必整体更换

关键技术参数与接口规格

下表参数取自产品技术资料，供组网设计与设备选型核对使用。核对顺序建议先看群路光口与传输距离，再看E1、以太网与V.35接口的数量与制式，最后确认供电方式、整机功耗与安装环境。

项目	参数/指标	说明/适用条件
设备型号	IDM MSTP155-63E1	即 IDM MSTP155-63 SDH多业务传输平台
群路光口数量	2个（A、B）	两个155.52Mb/s的STM-1光接口，可提供1+1通道保护
光接口类型	FC（可定制SC等）	按现场跳线型式选配，单模光纤适用
光纤模式	单模（可选多模）	多模用于短距离站内连接，具体模块向厂家确认
收/发速率	155M/155M	STM-1速率等级，对应155.52Mb/s
收/发波长	1310nm/1550nm	两端按1310nm与1550nm成对配置
发光功率	-15～-8dBm	与接收灵敏度共同决定链路预算
接收灵敏度	优于-32dBm	弱光链路仍可稳定接收，长站距与老旧光缆条件下留有余量
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输	距离与光缆衰减、接头数量有关，按现场测试结果确认
E1接口	63路，码速率2048Kbps，码型HDB3	支持ITU-T G.703，阻抗75Ω/120Ω，帧结构PCM30/31，随路信令
以太网接口	4路RJ-45，N×2.048Mbps（N≤50）	物理隔离，支持IEEE802.3，全/半双工/自适应
V.35/V.11接口	2路RJ-45，n×64Kbps（n=1～31）	符合ITU-T V.35建议，终端接口符合ISO2593规定
供电方式	AC220V/DC 48V	机房交流取电与通信屏直流取电两种制式可选
整机功耗	≤50W	长期运行的功耗口径，适合无人值守站点
工作温度	-10℃～+50℃	通信屏与机房环境条件下运行
相对湿度	0～95%（无凝结）	高湿环境需防止凝露
机箱尺寸	440×230×45(mm)	19英寸1U标准机箱，机架与通信屏均可安装

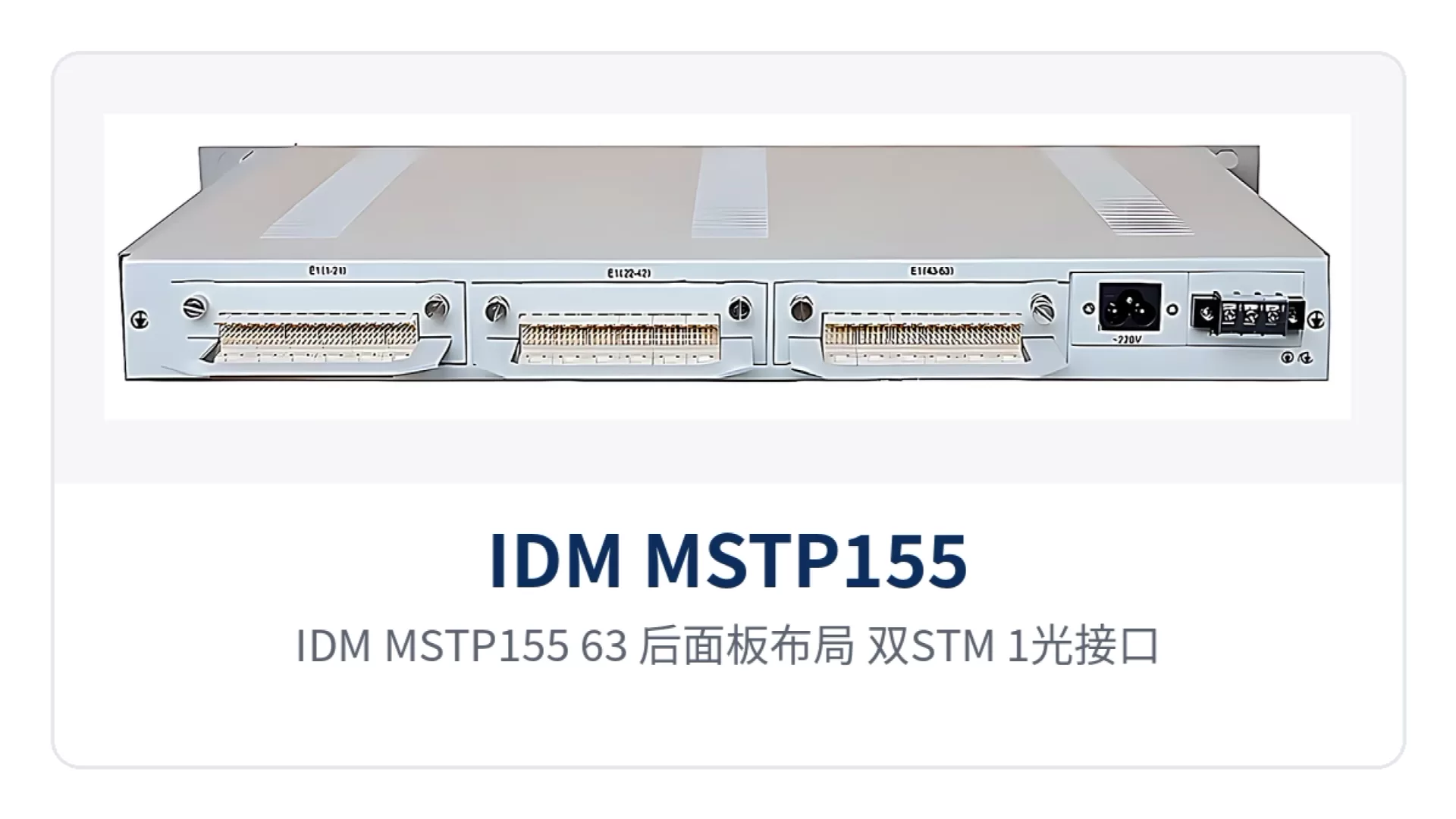

图2：IDM MSTP155-63 后面板布局，双STM-1光接口、63路E1高密度连接器与以太网、V.35接口分区

光接口的链路余量是长站距项目要单独核算的一项。发光功率-15～-8dBm、接收灵敏度优于-32dBm，两端之间留出的光功率差可覆盖20Km单模链路的衰减；站距超出这一范围时选装远距离光模块继续延伸，不必更换整机。现场把两端模块的速率与波长配成一对，1310nm发、1550nm收交叉接续即可互通。

双155M光口怎么组网

平台支持点对点、链形与环形三种基本组网方式，也可作为远端接入节点与集中型MSTP系统联合组网。拓扑按站点分布与纤芯资源选定，同一张专网内允许多种方式并存，各区段按实际光缆走向确定光口连接与备用通道走向。瑞光极远（Raytrans）作为SDH设备厂家，可依据政府专网光纤通信方案与军队应急通信车方案的实际站点分布，协助确定光口连接与保护方式。

• 点对点：两端各一台设备，业务经一条STM-1光路直连，适合两个机房之间的业务延伸与保护。
• 链形：多站点依次串接，中间站点就地上下E1与以太网业务，适合沿线站点间距均匀的线路。
• 环形：站点首尾成环，两个光口分别接环的两个方向，任一段光缆中断时业务沿另一方向绕行。
• 联合组网：作为远端接入节点与集中型MSTP系统对接，业务汇入中心端统一调度与管理。

环网部署时，主用光口与备用光口分别接环的两个方向，1+1通道保护让单条光缆的外力破坏只影响一侧通道。业务倒换后调度电话与远动E1通道继续工作，链形线路也可以先建链、后成环，逐步过渡到环网结构。在政府专网光纤通信方案与军队应急通信车方案中，该SDH设备均可作为沿线站点的接入与汇聚节点使用。

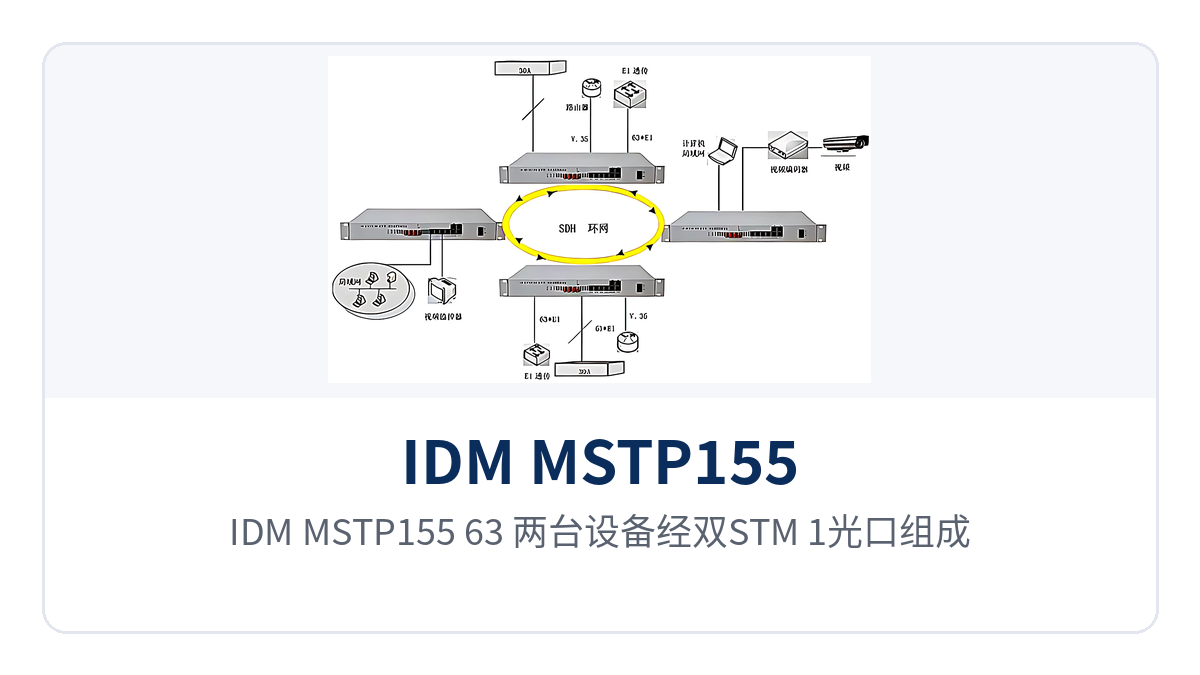

图3：IDM MSTP155-63 两台设备经双STM-1光口组成环网、中间站点就地上下E1业务的拓扑示意

差异化价值

专网选购SDH设备，判断点通常落在单机能接多少业务、不同业务能否分开承载、弱光与取电条件下能否继续工作这三处。下表按四条能力标签列出对应的现场价值，采购清单与验收文件可以直接沿用同一套说法，也便于在多家SDH设备厂家之间做同口径比对。

差异化能力	对专网用户的价值
双155M群路	单节点满足多业务汇聚：两个155.52Mb/s群路光口分走两个方向，接收灵敏度优于-32dBm，弱光链路仍稳定承载E1与以太网业务
63路E1	单机63路E1上下复用：作为ADM在任一方向上下电路，一条STM-1覆盖一个中型变电站或一个轨道站点的全部窄带业务
4路隔离以太网	专网业务安全隔离：4路以太网物理隔离、互不共享带宽，监控网与办公网在传输环节互不影响
DC48V供电	站点改造即插即用：AC220V与DC 48V两种供电制式可选，通信屏直流取电与机房交流取电共用同一台设备，整机功耗≤50W

四条能力标签对应的是容量、隔离、弱光余量与供电四件事，彼此不能互相替代。群路侧决定业务能送多远、送多少，以太网侧的物理隔离决定业务域之间是否互相牵连，供电制式决定站点改造要不要另加电源模块。设计与报价时按站点条件逐条核对，比笼统比较整机参数更接近实际运行效果。像瑞光极远（Raytrans）这类专注光传输设备的SDH设备厂家，通常也会按站点条件给出产品展示与配置建议，方便用户对照选型。

典型应用场景

双155M群路SDH传输平台在专网中多处于接入层与汇聚层的交界处，向上经STM-1光口汇入传输环，向下接E1设备、以太网终端与低速数据设备。不同行业对这条链路的侧重点不同，下面三个场景是常见落点。

电力专网的变电站与供电营业网点

变电站与偏远供电网点机位紧张，站内同时有调度电话、远动E1通道与监控网络需要上传，纤芯资源却往往只有一两条。平台以1U机箱装入通信屏，63路E1与双155M群路的组合让一个站点的窄带业务一机汇聚，监控与办公网络走以太网通道，不必为每类业务单独上设备。

两个群路光口分别接环的两个方向，站间光缆被外力破坏时业务沿另一侧绕行，调度电话与远动通道不中断。DC48V供电可直接从通信屏的直流母排取电，与机房交流供电互为替代，站点改造时按现成的电源条件选一种接入即可。

轨道交通的沿线车站与区间设备房

轨道交通沿线车站与区间设备房的业务量差别大，信号类数据、视频监控与办公网络对连续性要求高，又不能让不同业务在传输链路上互相影响。平台用4路物理隔离以太网把信号监测、视频与办公业务分域承载，各路独立转发、不共享带宽，一类业务流量突增不会挤占另一类的通道。

沿线组网多以链形起步、逐步成环，双光口与1+1通道保护让环上单段光缆故障不影响全线业务。E1通道承载既有信号与调度设备，以太网通道承载新增的监测与视频业务，两套业务在同一条光路上并行，设备舱内的设备数量与故障点相应减少。

军队与政府专网的跨区域链路

军队与政府专网的机房之间站距长、光纤资源受限，部分链路因接头多、老化而衰减偏大。接收灵敏度优于-32dBm意味着链路预算的余量更宽，弱光条件下仍能稳定接收，改造时不必为每一段链路重新敷设光缆。

专网既有传输体系以SDH为主，平台可与任何标准SDH/MSTP设备的STM-1光接口对接，新增节点按标准光口接入，原有帧结构与业务配置不必改动。网管功能支持配置、故障查询与数据统计，指挥中心可在线实时监控各节点运行状态，减少逐站巡检。针对政府专网光纤通信方案与军队应急通信车方案，这类SDH设备可直接装入通信屏或车载机柜，配合光传输设备完成接入层多业务汇聚。

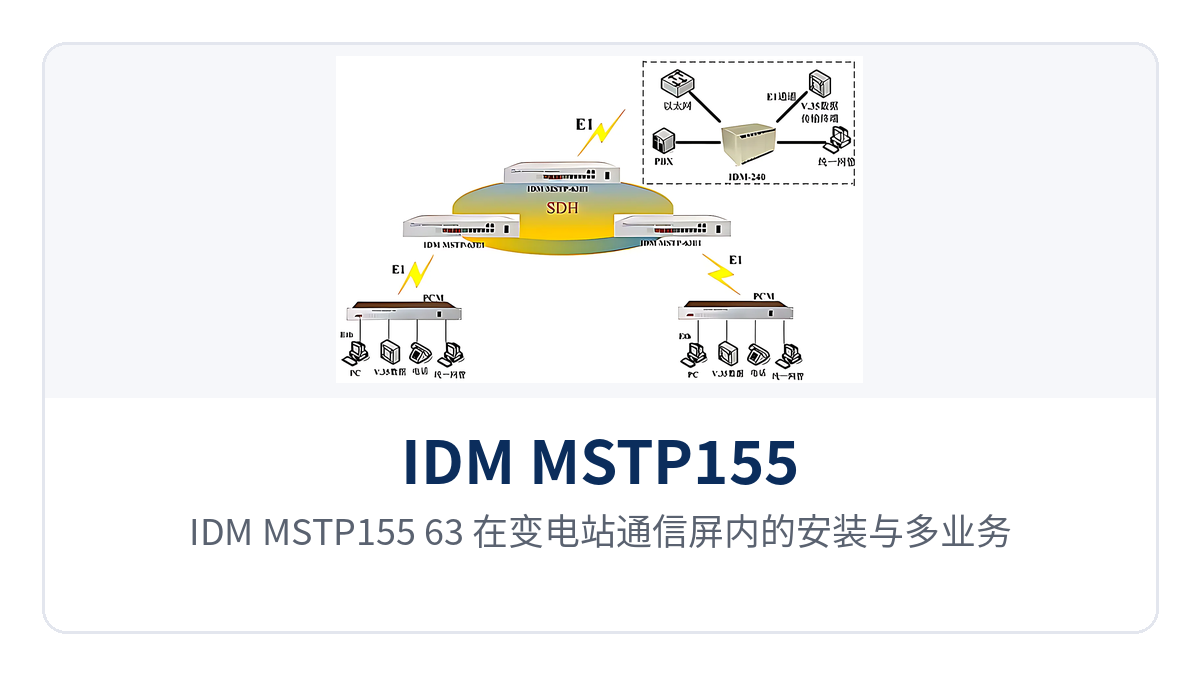

图4：IDM MSTP155-63 在变电站通信屏内的安装与多业务接入示意

结语

作为一款双155M群路SDH传输平台，IDM MSTP155-63E1把63路E1上下复用、4路物理隔离以太网与2路V.35/V.11通道收进19英寸1U机箱，两个155.52Mb/s群路光口可分走两个方向或一主一备运行，1+1通道保护让专网链路在单条光路故障时仍有通道可用。

电力专网、轨道交通与军队政府专网的接入层节点，业务种类多、机位与纤芯却有限，一台设备同时完成窄带与宽带业务的汇聚，站点侧的设备数量与故障点相应减少。具体的光模块配置、供电制式与业务分配，建议结合项目业务清单与SDH设备厂家确认后确定。
