IDM 10G SDH智能多业务光传输设备

IDM 10G/2.5G SDH智能多业务光传输设备是北京瑞光极远数码科技有限公司（Raytrans）研制的一套SDH智能多业务光传输设备，由19英寸插盘式机箱、STM-64/16/4/1光接口单元、TDM大容量交叉单元与多种业务接入盘组成，业务盘按项目清单混插即可上线，便于快速完成产品展示与业务开通。

整套SDH智能多业务光传输设备面向电力专网、轨道交通与军队政务专网的骨干与汇聚节点，把E1电路、FE与GE以太网、64K音频与数据业务收进同一张交叉矩阵，接入层不必为每类业务单独配一台窄带复用设备。作为专业的SDH设备厂家，瑞光极远（Raytrans）可提供面向电力场景的电力专网SDH传输方案，并以MSTP、MSAP等光传输设备形态满足政府专网光纤通信方案的组网需求。

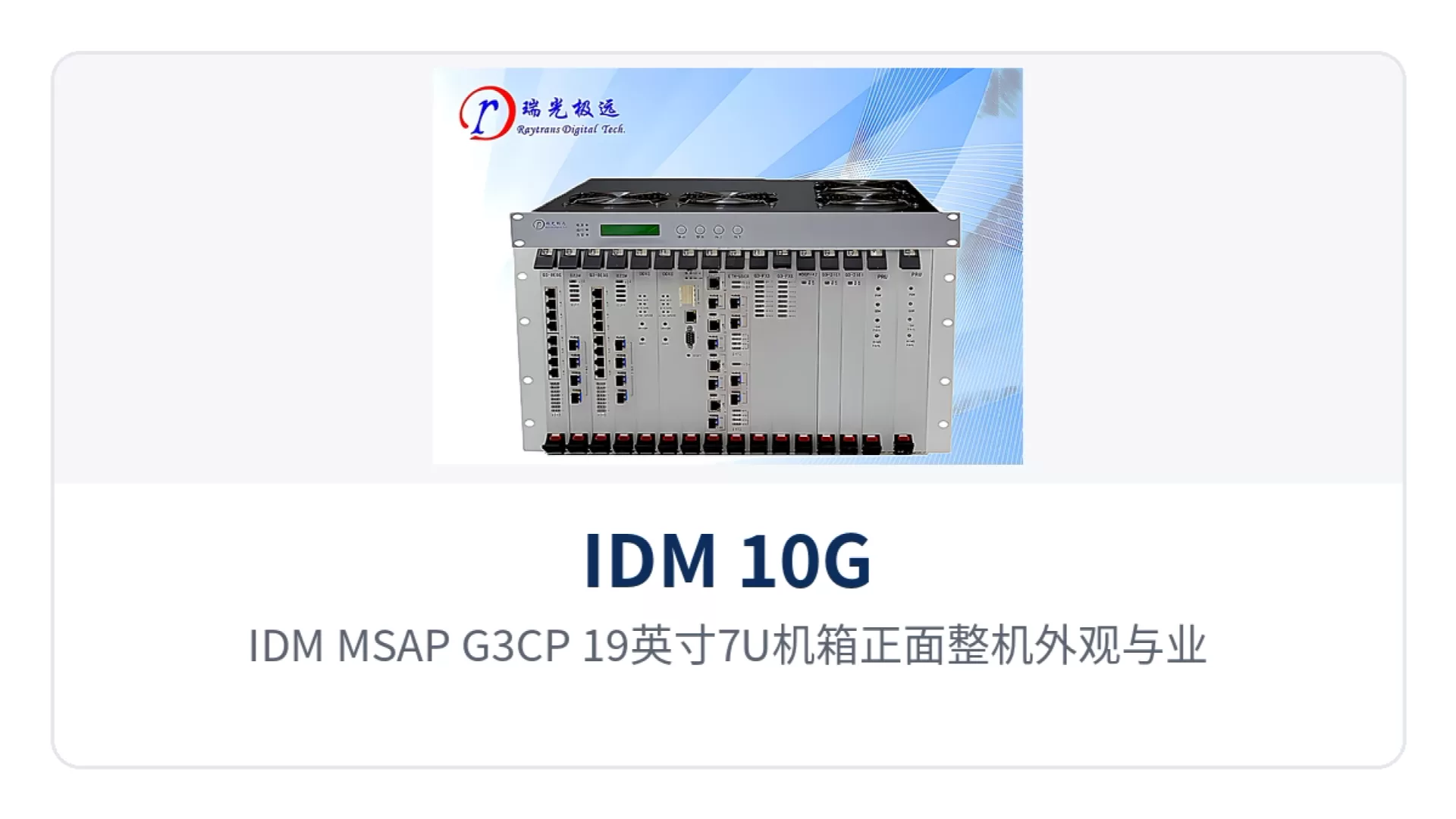

图1：IDM MSAP-G3CP 19英寸7U机箱正面整机外观与业务槽位布局

核心参数速览：10G SDH平台 · 22400×22400交叉 · STM-64×4 · 全业务接入 · E1接入504路 · 7U与3U三种机箱形态

这套SDH智能多业务光传输设备支持哪些速率与接口

光接口覆盖STM-1、STM-4、STM-16与STM-64四档速率，E1支路接口按ITU-T G.703的2.048Mbps码速率、HDB3码型与PCM30/32帧结构工作，以太网接口符合IEEE802.3。交叉颗粒分VC-4、VC-3、VC-12与64K四级，窄带业务与以太网业务在同一矩阵内调度，构成一套完整的SDH设备产品展示体系。

三种机箱形态的差别落在业务槽位数量与交叉容量档位，速率体系与业务类型保持一致。7U的MSAP-G3CP承载10G级交叉与较多业务盘，3U的MSTP8000用17个3U槽位换取机架高度，3U的MINICP以9个混合槽位服务中小容量站点。作为专业的SDH设备厂家，瑞光极远（Raytrans）在三种形态上采用统一的盘卡体系与维护规程。

三种机箱形态怎么选：7U、3U与3U混合槽位

选型先看站点的业务总量与机架余量，再按交叉容量档位定机型。三种形态支持的接口种类相同，差别集中在业务槽位数、交叉规模与单机接入上限，按下面这张表逐项核对即可定下来。

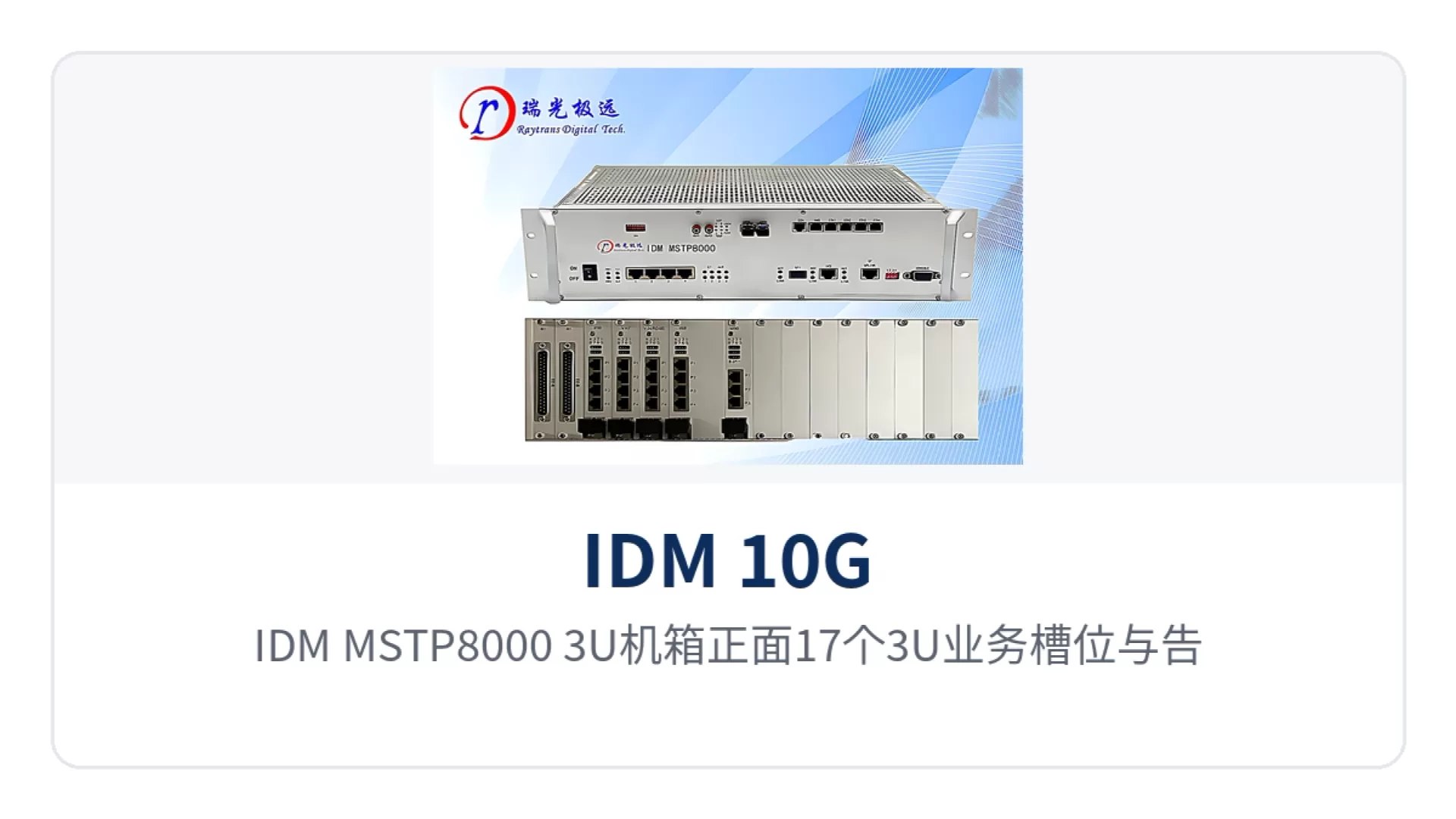

图2：IDM MSTP8000 3U机箱正面17个3U业务槽位与告警指示灯排列

机箱形态	业务槽位	交叉连接能力	适合的站点
IDM MSAP-G3CP（7U）	12个6U槽位	200×200 VC4、600×600 VC3、12600×12600 VC12、22400×22400 64K	业务盘种类多、光方向多的骨干与汇聚机房
IDM MSTP8000（3U）	17个3U槽位	160×160 VC4、480×480 VC3、1440×1440 VC12、2240×2240 64K	机架高度紧张、槽位需求多的汇聚机房
IDM MINICP（3U）	9个（4×6U槽位+5×3U槽位）	160×160 VC4、480×480 VC3、1440×1440 VC12、2240×2240 64K	中小容量的接入站点与端站

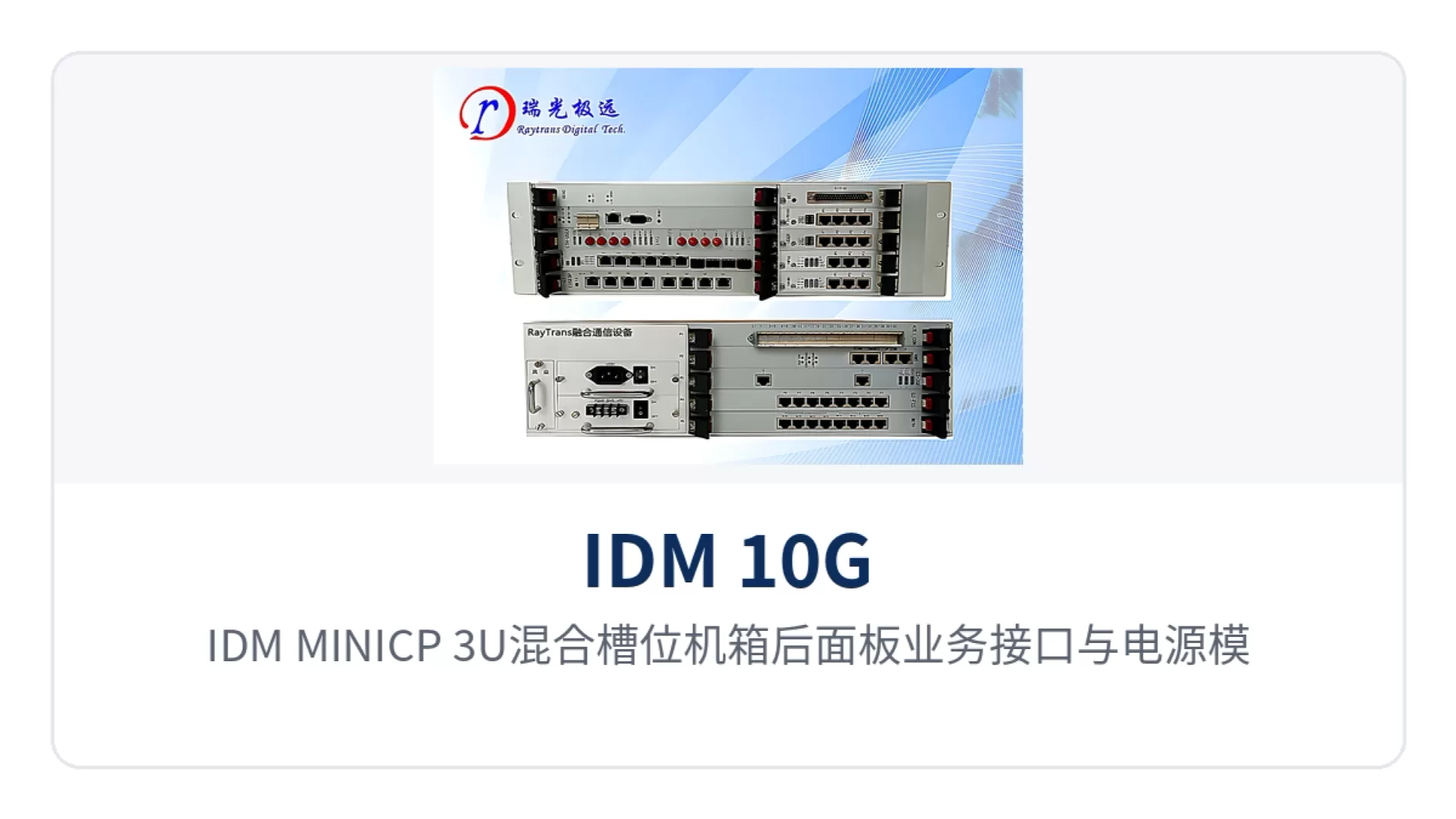

图3：IDM MINICP 3U混合槽位机箱后面板业务接口与电源模块布局

三种形态共用一个速率与业务体系，盘卡可以按同一套维护规程管理，备件也按同一口径储备。站点从接入站升级为汇聚站时，按业务量换到槽位更多的机型即可，业务盘的配置清单与运维习惯不需要重做一套。这一设计思路也便于在电力专网SDH传输方案与政府专网光纤通信方案中统一选型口径。

22400×22400交叉与智能配线解决什么问题

22400×22400交叉指交叉矩阵以64K时隙为颗粒，提供22400个输入时隙与22400个输出时隙之间的任意连接能力。64K时隙是PCM30/32帧结构里单个话路占用的带宽，一条E1按32个时隙组织，其中30个时隙承载业务、时隙0用于帧同步与告警。

矩阵之上提供智能光配、智能数配与智能音配三类能力。智能光配在VC-4层面调度光方向，智能数配按2M时隙替代实体数字配线架，智能音配按64K时隙替代音频配线架；改接电路只改交叉配置，不用到机房重新跳线。

单机可支持12600×12600个2M时隙的数字配线与22400×22400个64K时隙的音频配线。配线架从机房消失后，配线工作量、配线柜占位与故障点一并减少，扩容时也不必为新增跳线预留位置。

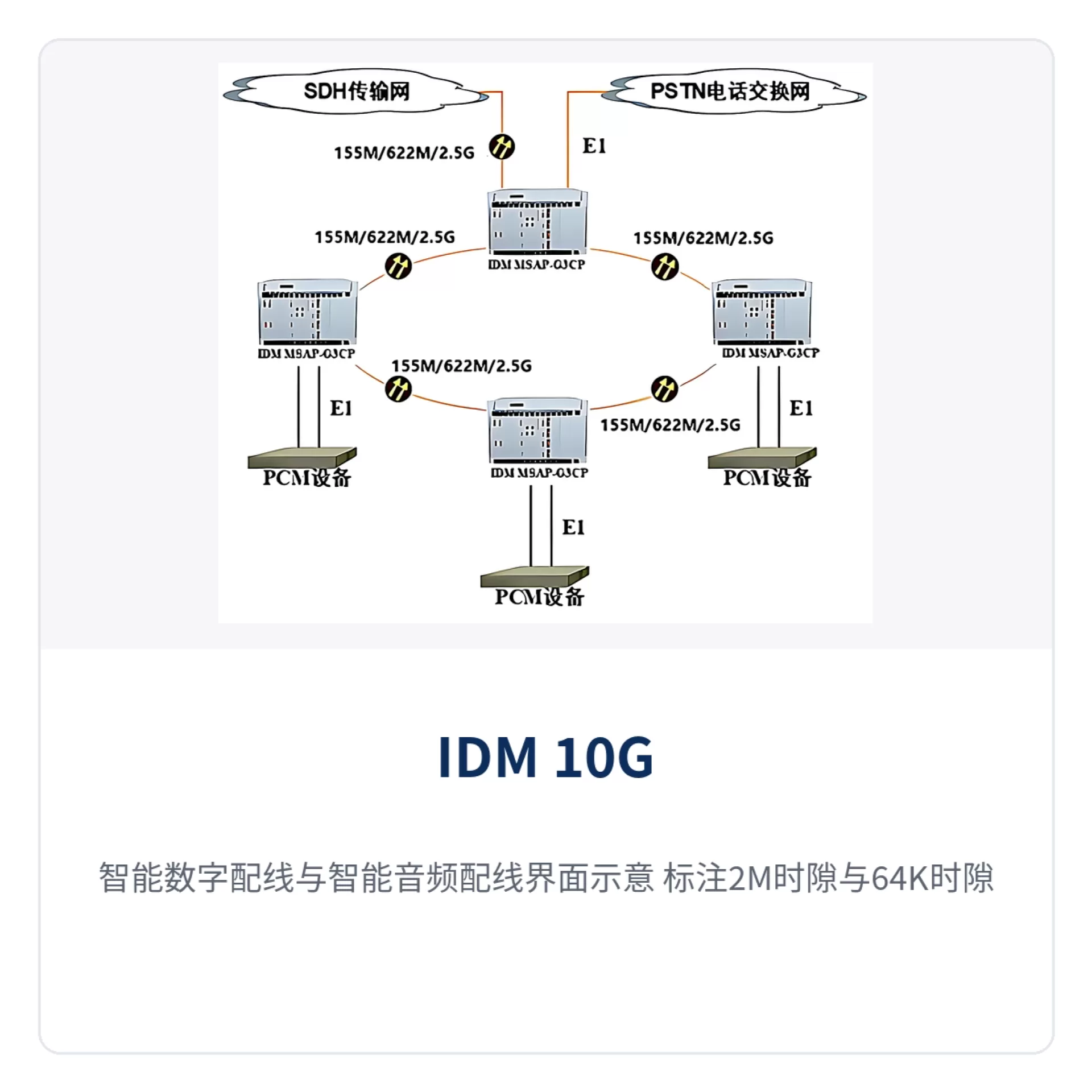

图4：智能数字配线与智能音频配线界面示意，标注2M时隙与64K时隙交叉关系

64K时隙交叉支持带信令交叉、不带信令交叉与信令修改交叉三种方式。带信令交叉把话路连同随路信令一起穿过网络，信令修改交叉则在交叉环节改写信令内容，用于与既有PCM交换设备对接时统一信令格式。

全业务接入能力：一张表看清业务类型与接口

整套光传输设备把光传输、交叉连接、业务接入与网管集中在同一机框，各功能项与作用列于下表。核对配置时按项目业务清单逐项对照，先确认接口类型，再核算业务盘张数与槽位占用。

功能项	功能说明
灵活的设备配置	STM-64/16/4/1兼容，支持155M到10G平滑升级
大容量交叉能力	200×200 VC4、600×600 VC3、12600×12600 VC12与22400×22400 64K交叉，MSAP-G3CP机型提供
智能配线	智能光配、智能数配与智能音配，替代传统实体数字配线架与音频配线架
多业务提供	提供STM-1/4/16/64光接口、E1接口、GE与FE以太网接口、N×64K的E1/V.35接口、FXO/FXS/EM/V.24/磁石等PCM接口
高度集成	7U机框12个6U槽位、3U机框17个3U槽位、3U机框9个混合槽位三种形态
强组网能力	支持环、链、星、相切环、网状拓扑，单机框可实现STM-4/16/64二纤环或四纤环
网络生存机制	支持2F/4F MSP与光口1+1等SDH保护机制
设备保护机制	主控1+1热备份，交叉与时钟1+1热备份，电源1+1热备份
网管平台	支持SNMP协议，提供管理、配置、监控与统计功能
通信融合扩展	物理隔离千兆EOS扩展盘与百兆EOS扩展盘、10GE与2GE+8FE全光交换盘、4G LTE接入盘、指挥调度服务器盘、SIP语音中继盘与数字中继盘、1.25G/2.5G/5G/10G PDH光接入盘、光隔离IO扩展盘、单E1与多E1网桥盘
设备监测与测试	光口、EOS以太网与E1端口线路侧和设备环回测试，E1在线误码测试，标准音频测试，光功率与接收灵敏度监测

业务盘按接口族划分，语音、数据、以太网与网桥业务各由对应盘卡承载，同一机框内可以混插，槽位按盘数累加核算。64K窄带业务分音频、数据与IP包三类，具体接口类型见下表。

业务类别	接口类型
64K音频类PCM业务	FXS、FXO、EM2/4音频、随路信令磁石、2100Hz磁石
64K数据类PCM业务	RS232/RS485/RS422、X.50/X.58、同向64K、CAN总线
64K IP包类PCM业务	n×64K网桥、N×E1网桥

三类64K业务在同一交叉矩阵内分配时隙，音频与数据不各占一套传输通道。站点只需按话路数、数据路数与网桥带宽统算一次时隙总量，再折算出对应的业务盘张数与槽位占用。上述MSTP与MSAP能力在同一平台上的融合，使瑞光极远（Raytrans）设备能够同时覆盖电力专网SDH传输方案与政府专网光纤通信方案中的多业务接入需求。

155M到10G平滑升级怎么实施

升级按光口速率逐档推进，机箱、业务盘与外部光缆在升级过程中保持不动。实施顺序按站点条件编排，每一步都能在网管上核对交叉指配与告警状态，确认无异常后再推进下一档。

• 先核对现网光口速率、机箱槽位余量与光缆衰耗，确定目标速率档位是STM-4、STM-16还是STM-64；
• 更换或增插对应速率的光接口盘，在网管上完成新光方向的交叉指配与时钟源设置；
• 业务扩容只增加或更换业务盘，机箱、背板与用户侧配线沿用原状；
• 需要提升交叉容量档位时，按机型配置单调整交叉盘与主控盘，具体方案以厂家技术资料和商务确认为准。

155M到10G平滑升级的价值在于既有投资不随速率档位作废。早期站点先上STM-1光口承载E1与小颗粒以太网，业务增长后换STM-4、STM-16光口盘，最终可升至STM-64；每一次升级只动光接口侧，用户侧接线与业务盘原样留用。对于电力专网SDH传输方案与政府专网光纤通信方案的长期演进而言，这种分档升级路径可让SDH设备在不同业务阶段持续发挥价值。

组网与保护机制怎么配置

组网拓扑支持环、链、星、相切环与网状，单机框可实现STM-4、STM-16与STM-64的二纤环或四纤环。跨站点组网时按业务归属把64K时隙指配到对应光方向，时隙规划随站点清单一次性排定。对于产品展示中常见的多站点组网需求，这套SDH设备的时隙指配方式可直接在网管上完成。

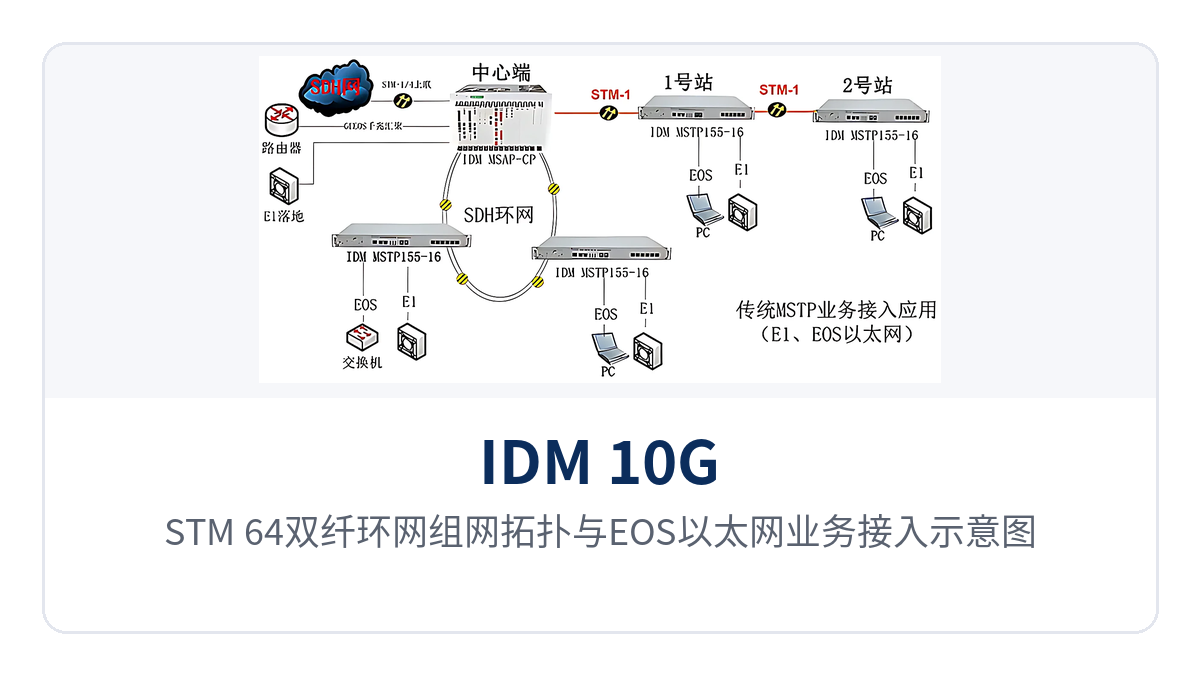

图5：STM-64双纤环网组网拓扑与EOS以太网业务接入示意图

保护机制按层次配置。SDH层启用2F/4F MSP与光口1+1，单段光纤异常时业务倒换到备用通道；设备层为主控、交叉、时钟与电源配置1+1热备份；维护侧通过SNMP网管查看告警、性能与配置变更记录。作为专业的SDH设备厂家，瑞光极远在保护机制配置上提供了完整的网管支持。

链网适合站距长、站点少的线路，环网适合有双向路由条件的城域与专网骨干。相切环与网状用于跨区域互联，业务在两环之间通过交叉指配互通，不必为互联单独增设一套传输设备。在电力专网SDH传输方案中，相切环结构常用于变电站与调度中心之间的跨区域互联。

核心参数

下列参数取自IDM 10G/2.5G SDH智能多业务光传输设备的产品资料，接入数量按单机满配槽位统计。具体槽位配置、业务盘型号与订货组合以厂家技术资料和商务确认为准。

项目	IDM MSAP-G3CP	IDM MSTP8000	IDM MINICP
设备尺寸	19英寸7U	19英寸3U	19英寸3U
业务槽位数量	12个	17个	9个（4×6U槽位+5×3U槽位）
设备速率	STM-64/16/4/1	STM-64/16/4/1	STM-64/16/4/1
交叉连接能力	200×200 VC4、600×600 VC3、12600×12600 VC12、22400×22400 64K	160×160 VC4、480×480 VC3、1440×1440 VC12、2240×2240 64K	160×160 VC4、480×480 VC3、1440×1440 VC12、2240×2240 64K
STM-64标准或级联	4	4	4
STM-16标准或级联	40	4	4
STM-4标准或级联	40	4	4
STM-1业务	56	10	4
E1业务	504	24	252
快速以太网（FE）	40	28	16
千兆以太网（GE）	40	16	16

时钟与64K业务类型为三种机型共用的技术口径，逐项列在下表。规划时按站点实际接口类型核对业务盘型号，时钟源则按组网条件在网管上选择，三类64K业务可以在同一站点混配。MSTP与MSAP平台在业务盘兼容性上保持一致，便于统一备件管理。

项目	参数/指标	说明
时钟特性	主时钟、外时钟（2.048MHz、2.048Mbps）、光口提取时钟	按组网条件选择时钟源，交叉与时钟支持1+1热备份
64K音频类PCM业务	FXS、FXO、EM2/4音频、随路信令磁石、2100Hz磁石	适配自动电话、共电与磁石话机
64K数据类PCM业务	RS232/RS485/RS422、X.50/X.58、同向64K、CAN总线	低速数据、远动与现场总线业务
64K IP包类PCM业务	n×64K网桥、N×E1网桥	以太网业务经E1或n×64K通道透传

表中的STM-64、STM-16与STM-4数量指标准接口或级联方式下的接入路数，E1与以太网数量随业务盘配置变化。做容量规划时先按业务清单核算E1路数与时隙总量，再核对机型的交叉容量档位是否留有余量。对于政府专网光纤通信方案中的汇聚节点，建议优先按交叉容量档位选型，避免后期扩容受限。

差异化价值：这四类能力对应哪些现场问题

瑞光极远这套SDH智能多业务光传输设备的能力差异点与客户现场问题逐条对应。配置前可按下表判断需要哪一档机型、哪一类业务盘，再回到参数表核算接入数量，避免机型与槽位两头都留出不必要的余量。Raytrans品牌在光传输设备领域积累了丰富的专网部署经验，以下四项能力均已在现场验证。

差异化点	对客户的价值
10G SDH平台：单机支持22400×22400 64K交叉	汇聚节点的语音、数据与以太网业务在同一矩阵调度，不必用多台窄带复用设备级联拼装
STM-64×4：单机4路STM-64光口，兼容STM-16/4/1	10G骨干环网一台设备即可成环，站内光方向按业务增减配置，速率档位不锁死
155M到10G平滑升级	早期STM-1站点按业务增长换光口盘逐级升级，机箱、业务盘与外部光缆继续使用
全业务接入：E1、FE、GE与64K音频数据	一套平台覆盖电路业务、以太网与窄带业务，备件种类与运维口径随之收窄

四项能力之间存在配置上的先后关系。交叉容量决定能承载多少时隙，光口速率决定单方向的带宽上限，业务盘决定能接哪类接口，升级路径决定这套投资能用多久，四项按站点清单一起核对才不会出现某一档成为瓶颈。在电力专网SDH传输方案中，交叉容量与光口速率的匹配尤为关键。

典型应用场景

电力专网、轨道交通与军队政务专网是这套系统的三个主要落点。三个场景对时隙调度、保护方式与机箱形态的要求不同，配置重点也各有侧重，下面的组网与业务盘写法按现场条件取用。

电力专网

电力专网的变电站与调度中心之间同时跑调度电话、远动数据与视频回传。整套系统以STM-16或STM-64光口组成双纤环网，把各站E1保护通道与以太网业务收进同一交叉矩阵，调度话路由FXS、FXO或磁石业务盘承载。这套电力专网SDH传输方案已在多个变电站现场落地，SDH层的环网保护可满足无人值守站的可靠性要求。

环网保护与主控、交叉、时钟、电源的1+1热备份，让无人值守变电站在单段光缆或单块盘卡异常时仍有可用通道。新增间隔只改交叉配置与业务盘，光缆与机柜保持不动，投运前按站点清单核对一次时隙占用即可。

轨道交通

轨道交通的沿线车站、车辆段与牵引变电所站距短、站点密，E1承载信号联锁与闭塞业务，行车电话与区间广播走64K音频通道。整套系统以STM-4或STM-16光口组链网或环网，沿线业务在中心侧按站指配时隙。

站间业务集中到一台3U的MSTP8000或MINICP后，机房设备数量与线缆数量下降。网管通过SNMP纳入线路统一监控，故障定位从逐站排查改为先看告警、再对光口与E1端口做环回测试。

军队与政务专网

军队与政务专网的节点分布在固定机房、指挥所与车载平台，供电与机架条件各不相同。整套系统以7U与3U两种机箱形态适配不同机架，业务盘按现场清单混插E1、以太网、音频与网桥业务。政府专网光纤通信方案通常要求设备具备多业务混插能力，这套SDH设备与MSAP平台的组合可满足此类需求。

需要与既有通信系统融合时，可插入SIP语音中继盘、数字中继盘、指挥调度服务器盘或4G LTE接入盘，把传输与调度收在同一机框。光隔离IO扩展盘用于现场状态量采集与控制，避免外部线路干扰进入设备。

结语

作为一套SDH智能多业务光传输设备，IDM 10G/2.5G SDH智能多业务光传输设备把10G SDH平台、22400×22400交叉、STM-64×4光口与全业务接入收进同一系列，用7U与3U三种机箱覆盖骨干汇聚与接入站点。在电力专网SDH传输方案中，该系列可依托MSTP与MSAP机制实现多业务隔离承载；面向政府专网光纤通信方案，同样能以光传输设备的形态提供从155M到10G的平滑演进能力，瑞光极远（Raytrans）在该领域积累了成熟的部署经验。

设备按155M到10G的速率阶梯供货，站点可以随业务增长逐级升级，机箱、业务盘与外部光缆不随速率更换而废弃。同一系列内换机型时，交叉配置与时隙规划可以按原清单平移，搬迁与割接的工作量集中在光口与盘卡侧。

部署前按站点业务清单核算话路、数据与以太网路数，再确定机箱形态、交叉容量档位与业务盘配置。时隙规划、保护方式与时钟源选择建议与厂家技术支持同步核对，投运后按SNMP网管的告警与性能数据做定期巡检。
