IDM-MUX90 90路SDH电话光端机
3槽混插满配24路E1 电话E1以太网视频同纤承载省一台PC
155M光接口,19英寸标准1U机箱，提供4组EOS 10/100M的以太网接口；3个业务槽位，每个插槽可以插入一块8*E1插盘，共24个E1；或插入8路/10路的64K用户业务;或8口的百兆以太网交换盘、或720P高清视频输入、输出接口盘.
IDM-MUX90 90路SDH电话光端机是一款以SDH技术为核心的STM-1多业务接入设备，由SDH设备厂家北京瑞光极远数码科技有限公司研制，用于在155.52Mbps光纤链路上同时承载电话、E1、以太网与视频业务。该SDH设备把SDH光传输、PCM业务接入与以太网传输收进同一台机箱，接入节点不必再为话音、数据与视频分别配置光传输设备。
设备采用19英寸标准1U机箱与3业务槽位混插结构，槽位可插入8×E1盘、8路或10路64K业务盘、8口百兆以太网交换盘与720P视频输入输出盘。单台设备汇聚90路电话业务，话务密集的站点多插64K业务盘，以数据为主的站点插以太网交换盘，容量按盘增减，产品展示灵活适配不同站点需求。
核心参数速览：90路电话汇聚 · 3业务槽位混插 · 155M SFP光口 · 4组EOS百兆以太网 · 满配24路E1 · AC220V/DC-48V双供电 · ≤90W · -20℃~+50℃
作为专业的光端机厂家，瑞光极远可基于该SDH设备为政府专网光纤通信方案提供接入层支撑，满足政务语音与数据统一承载需求。

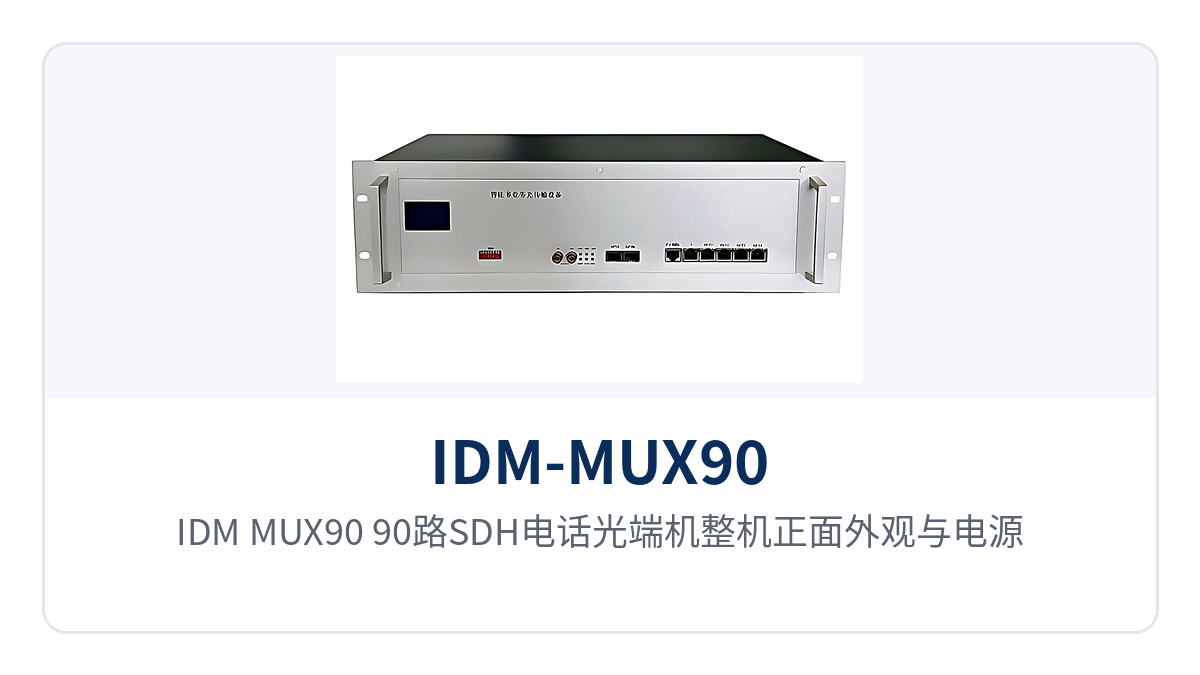

图1：IDM-MUX90 90路SDH电话光端机整机正面外观与电源光链路指示灯
SDH 155M光口怎么传业务：STM-1与VC-12怎么对应
SDH的STM-1线路速率为155.52Mbps，业务以VC-12为基本容器，一个VC-12承载一条2.048Mbps的E1，一条STM-1可容纳63个VC-12。E1接口遵循ITU-T G.703，码速率2.048Mbps、码型HDB3，帧结构为PCM30/32，每帧32个时隙中30个承载业务。作为SDH设备厂家的典型产品展示，瑞光极远SDH设备在155M光口业务承载上正是遵循这一映射关系。
155M SFP光口负责把STM-1信号送上光纤，收/发速率均为155.52Mbps，发送波长1310nm、接收波长1550nm，发光功率-12~-6dBm，接收灵敏度优于-32dBm。光模块为SFP封装，单模为标配、多模按现场光缆选配，两端波长与接口型式需要配对。该光传输设备的SFP光口设计可直接用于政府专网光纤通信方案中的155M链路建设。
3槽位混插光端机怎么配盘：功能一览
配盘顺序按站点业务清单推进：先数话路与E1方向，再看以太网与视频需求，再按槽位数把业务盘排满。三槽位混插覆盖话音、数据、以太网与视频四类接入，逐项列于下表便于核对。
| 功能项 | 功能说明 |
|---|---|
| 3业务槽位混插 | 提供3个业务槽位，可插入E1盘、64K业务盘、以太网交换盘与视频盘，按站点清单组合 |
| 155M SFP光口 | SFP封装光接口，收/发速率155.52Mbps，单模标配、可选多模，可组点对点、链型与环型网络 |
| E1接入（8×E1盘） | 每个槽位插一块8×E1盘，三槽位满配共24个E1，符合ITU-T G.703，阻抗75Ω/120Ω |
| 64K用户业务 | 每盘提供8路或10路64K用户接口，承载FXO/FXS、EM2/4线、磁石、V.24、V.35与同向64K |
| 以太网交换（8口盘） | 每盘提供8口百兆以太网交换接口，站内多终端的数据接入在同一块盘上完成 |
| 4组EOS以太网 | 提供4组EOS 10/100M以太网接口，带宽按N×VC12（N≤50）分配，符合IEEE802.3 |
| 720P视频接入 | 视频输入输出盘承载720P高清视频，监控图像与话务共用同一条光纤链路 |
| 双供电可选 | AC220V与DC-48V两种供电制式可选，整机功耗≤90W |
| 19英寸1U机箱 | 标准1U机箱，可装入通信机柜，占一个机架位 |
| 环境适应 | 工作温度-20℃ |
功能表里与话务直接相关的是64K业务盘：FXO接口对接交换机侧、FXS接口直接带话机，音频范围300Hz~3400Hz，按ITU G.711中A律压缩，环路电流20mA/路。EM2/4线与磁石盘用于不依赖交换机供电的中继与直通话路，阻抗平衡600Ω，回波损耗不低于18dB。瑞光极远作为专业光端机厂家，该款SDH设备的产品展示覆盖了从话音到视频的完整接入能力。

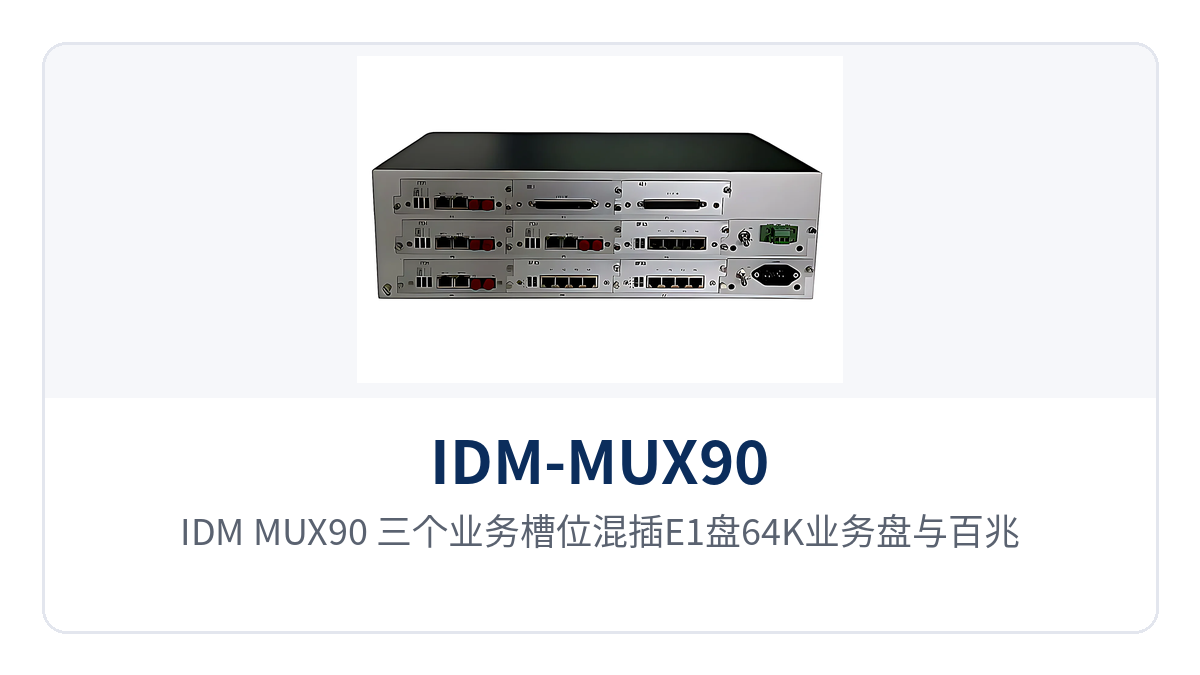

图2：IDM-MUX90 三个业务槽位混插E1盘64K业务盘与百兆交换盘的特写
核心参数怎么核对：光口、E1、以太网与供电
参数按光接口、E1接口、以太网与业务接口、供电与环境四组列出，核对时先看光功率预算，再对数话路与E1方向，再确认供电制式与机柜空间。特殊接口需求在订货时一并说明，避免现场临时加转换件。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | SFP | 单模标配，可选多模 |
| 收/发速率 | 155.52Mbps/155.52Mbps | STM-1线路速率，收发一致 |
| 收/发波长 | 1310nm/1550nm | 两端波长与接口型式配对 |
| 发光功率 | -12~-6dBm | 发射侧可用光功率范围 |
| 接收灵敏度 | 优于-32dBm | 弱光链路接收门限，距离按光功率预算核算 |
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 码速率 | 2.048Mbps | E1线路标准速率 |
| 码型 | HDB3 | 符合ITU-T G.703的线路码型 |
| 阻抗 | 75Ω/120Ω | 75Ω同轴或120Ω平衡，按现场选 |
| 帧结构 | PCM30/32 | 每帧32时隙，30个时隙承载业务 |
| 信令 | 随路信令 | 话路状态随语音时隙一并传递 |
| 满配E1数 | 24个 | 3个槽位各插一块8×E1盘 |
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 以太网接口 | RJ-45，N×VC12（N≤50） | 支持IEEE802.3，全/半双工/自适应 |
| EOS以太网 | 4组10/100M | 物理隔离，可分别接入不同业务网段 |
| 64K用户业务 | 每盘8路或10路 | 承载电话、EM、磁石、V.24、V.35与同向64K |
| FXO/FXS | 300Hz~3400Hz，ITU G.711中A律 | 三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路 |
| 同向64K | G.703标准，64Kbps | 阻抗平衡120Ω |
| V.24 | 异步≤9600bps；同步64Kbps | 电气特点符合CCITT V.28协议 |
| V.35 | RJ-45，n×64Kbps（n=0～31） | 符合ITU-T V.35建议，终端接口符合ISO2593规定 |
| 视频接口 | 720P高清输入输出 | 视频盘占用一个业务槽位 |
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 供电方式 | AC220V/DC-48V | 双供电可选，按站点电源条件选定 |
| 整机功耗 | ≤90W | 长期在线运行的取电与散热压力 |
| 工作温度 | -20℃~+50℃ | 通信机房与野外机柜环境 |
| 相对湿度 | 0~95%（无凝结） | 无凝结条件下正常工作 |
| 外形尺寸 | 482×309×132(mm) | 长度×深度×高度，19英寸机架安装 |
供电一栏决定站点能否直接取电：变电站与通信机房可走DC-48V供电，办公楼与配线间可走AC220V供电，两种制式在同一型号上可选。整机功耗≤90W，站点按现有电源条件接线即可，不必单独增配电源屏或散热风扇。上述参数构成了瑞光极远SDH设备在政府专网光纤通信方案中选型核对的基础依据。
图3：IDM-MUX90 后面板E1接口以太网接口与电源接线端子布局
90路SDH电话光端机怎么组网：链网、环网与星型
组网方式由站点分布决定：几个站点串成一条线用链型，占用两个方向的光路；站点围成一圈用环型，一路光纤中断时业务沿另一方向绕行；中心站对多个远端站用星型，中心侧一台设备收拢各方向业务。
一条155.52Mbps的STM-1可容纳63个VC-12，电话与E1业务按2.048Mbps颗粒占用容器，以太网业务按N×VC12（N≤50）分配带宽。规划时先给话音与E1保足固定容器，剩余容器再分给以太网与视频，避免数据业务挤占话路时隙。在政府专网光纤通信方案中，瑞光极远SDH设备可灵活适配链型、环型与星型拓扑，配合光传输设备的统一网管实现多站点业务收敛。

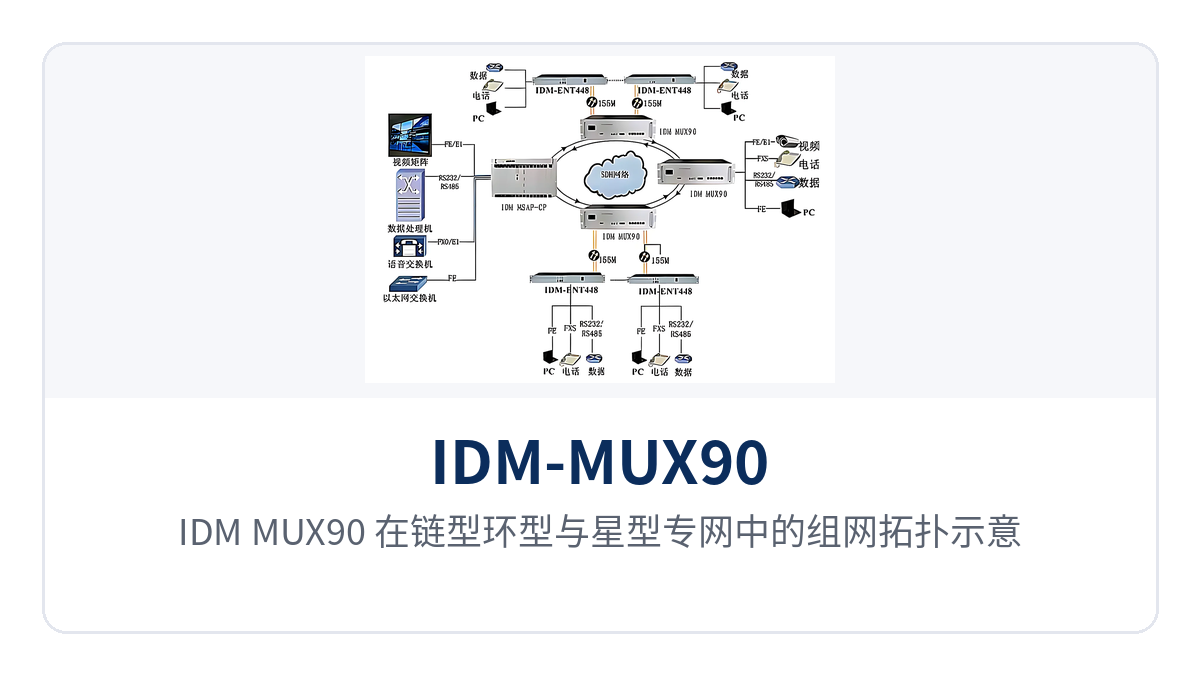

图4：IDM-MUX90 在链型环型与星型专网中的组网拓扑示意
差异化价值：单台90路SDH汇聚、155M SFP光口与双供电
三项差异化能力各有可核对的口径，设计阶段可直接抄进技术规格书与投标参数表，作为产品展示中的核心卖点。三项在电力、轨道交通与军队政府专网的站点条件下同时成立，也是这台SDH综合业务接入设备与只传话音的普通电话光端机的主要区别。
| 差异化点 | 对客户的价值 |
|---|---|
| 单台90路SDH汇聚，3业务槽位混插 | 一台设备同时接入E1、64K业务、百兆交换与视频盘，接入节点不必串接多台单一功能设备 |
| 155M SFP光口收发155.52Mbps | 接收灵敏度优于-32dBm，熔接点较多的弱光链路仍有功率余量，长距链路传输更稳 |
| AC220V/DC-48V双供电可选 | 交流机房与直流站点都能直接取电，同一型号覆盖两类站点，备件与运维口径统一 |
| -20℃ |
无人值守机房与野外机柜可长期在线，站点不必额外做环境控制 |
典型应用场景
电力专网：一座变电站一台设备承载90路SDH与24路E1混插
变电站与调度中心之间既跑调度电话，也跑远动、计量与监控数据。作为专业的SDH设备，IDM-MUX90把进站的E1与64K业务集中接入，三个槽位按间隔数量混插，话路与数据在同一条155M光链路上送调度中心，进站线路数量随之减少。
无人值守站点的环境与取电条件差异大，设备按-20℃+50℃、095%无凝结湿度设计，站内-48V直流屏可直接走DC-48V供电。新增间隔时只增加业务盘与交叉配置，机框与外部配线保持不动。
轨道交通通信：155M SFP弱光接收优于-32dBm，长距区间不中断
沿线车站、轨旁设备房与区间变电所分布在数十公里线路上，站间联络电话、广播控制与监控数据需要在中心侧汇聚。155M SFP光口的接收灵敏度优于-32dBm，光缆熔接点较多的区间链路仍有功率余量，长距区间的通信不因光功率衰减而中断。
业务盘按各站接口数量配置，话务多的车站插64K业务盘，监控点插以太网交换盘或视频盘。环型组网时一路光纤异常，业务沿另一方向绕行，运维人员按网管与面板告警判断故障段落。
军队与政府专网：DC-48V与AC220V双供电可选，3槽位按需混插
野外指挥所、车载机架与临时执勤点的供电条件随现场变化，室内机房有交流电，车载与野外站点多用直流电源。AC220V/DC-48V双供电可选，站点按现有电源条件取电，不必为设备加装逆变器或电源屏。
3个槽位按需混插E1、64K业务、百兆交换与视频盘，一台设备承担话音、数据与图像三类业务的接入与上送。19英寸1U机箱装入标准机柜或车载机架，机动开设时吊装与配线工作量随设备数量减少。针对政府专网光纤通信方案，该设备可按各站点业务清单灵活配盘，一套方案覆盖电话、数据与视频接入需求。
常见问题
光层保护机制是什么，链路故障时会怎样？
光层保护机制是在光纤链路上对承载业务的光通道进行保护的功能，保护动作在光通道层面完成，业务侧设备无需感知链路切换过程。IDM MSAP-CP 具备光层保护机制，专网链路发生故障时业务可快速倒换，减少通信中断时间。在电力专网中，变电站侧接入链路中断可能影响调度指令与远动数据传递；在轨道交通通信中，区间链路中断会影响站间通信与监控数据回传。光层保护机制与设备支持的组播、优先级队列配合，可为控制类业务提供服务质量保证。
查看完整回答622M野战光端机是什么设备，主要用在哪些场景？
IDM MTP-622野战智能多业务光传输设备（622M野战光端机）是瑞光极远研制的野战通信传输设备，属于该系列中的622M（STM-4）机型，光接口符合ITU-T G.957、E1接口符合ITU-T G.703。整机采用模块化设计，由SDH光传输单元、E1链路接口控制单元、EOS单元、PCM单元、SNMP单元与保护倒换单元组成，采用防震、防水、电磁兼容机箱与航空插头接口，可作为局端或远端部署，面向部队野战通信、抢险救灾应急通信与政府专网光纤通信方案。
查看完整回答为地铁、机场、军队这类场所选配双环热备切换设备，要重点核对哪些条件？
选配时先按站点业务清单逐项核对接口条件：接入的 E1 路数、电话与 V.22 接口数量，以及两条传输网络是否都能承载这些业务。其次核对网络条件，承载网络需在 2 个以上，且各网络网管能独立控制切换，并具备多网络切换互锁，避免网络同时旁路造成误切。再次核对运维条件：切换是否按通道进行、是否支持告警即切与告警消失复位待用，网管能否清晰呈现设备与通道告警。最后确认这一场所的业务连续性要求是否值得用双网络通道资源去换，接口类型与数量以厂商技术资料为准。
查看完整回答传输线路出现误码时，双环热备切换设备会自动切到备环吗，应该怎么处理？
设备对数据通道一般不因线路误码直接切换，而是通过网管系统发出切换指令，把误码风险交给人机可控的运维流程处理。发现误码时，先经多网络网管分别查看主环与备环的设备告警和通道告警，判断误码出现在哪一段；随后核对误码段的尾纤、光模块与接头，尽量在原链路上消缺；再按运维策略通过网管手动把受影响的业务通道切到备环；等到故障排除、告警消失，原主用侧转为备用待用。这样既保住业务连续性，也避免因瞬时误码反复倒换。
查看完整回答设备长期运行需要做哪些维护检查，怎么确认双环热备一直处于可用状态？
日常维护以网管巡检为主。运行中通过多网络网管分别查看主环与备环的设备告警和通道告警状态，确认两条网络都在正常上报、没有被屏蔽或旁路；定期核对业务通道是否仍在主用侧承载、备用侧是否处于待用状态；结合告警记录复看历史切换，确认每次告警即切与复位待用都按预期执行。设备在设计上尽可能少用有源器件，切换环节自身故障率低，现场一般不需要频繁检修。若某条网络的告警长期不消失，先按链路消缺，再让该侧回到备用待用状态。
