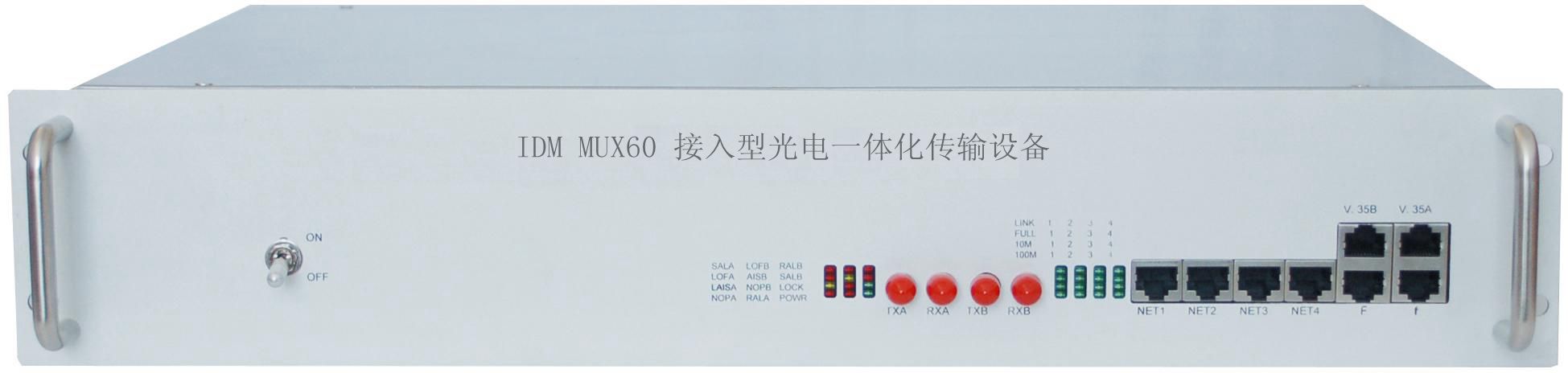

IDM-MUX60
IDM-MUX60
IDM MUX60sdh设备是以SDH技术为核心，STM-1级别的多业务型SDH接入设备，技术性能完全符 合ITU-T标准。IDM MUX60SDH电话光端机可广泛应用于电信数据业务、电力、银行、公安、部队等
概述
IDM MUX60是以SDH技术为核心，STM-1级别的多业务型SDH接入设备，技术性能完全符 合ITU-T标准。本设备为用户提供多种业务的接入和SDH光传输，提供A、B两个155.52Mbps的光接口，提供4个10M/100M以太网接口和 多组E1接口及64K业务。具备ITU-T G.813标准的网元定时、VC-12交叉连接和通道保护功能。此外，IDM MUX90用于组建点对点、点到多点的链型和环形传输网络。IDM MUX60多业务接入平台可广泛应用于电信数据业务、电力、银行、公安、部队等部门公用电话网接入或专线信息传输。
产品特性

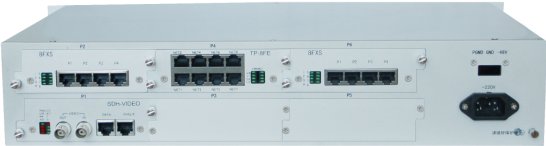

机箱结构采用19英寸标准2U机箱、插盘式设计；提供6个3U用户插盘槽位；
在设备中融合SDH传输、PBX语音交换、PCM业务接入、视频接入技术；
提供TDM接口业务间的252×252 VC-12级无阻塞交叉，支持单向、双向和广播业务；
单盘提供64K级别的交叉能力为：512×512 64K级无阻塞交叉，支持单向、双向和广播业务；
支持2路SFP接口的STM-1光接入，可构成环网、链网、星型网等拓扑；
可提供4组物理隔离的EoS以太网，每组EoS带宽为N×VC12（N=1~50）可设；每组并提供1组扩展以太网端口预留；与8FE盘配套使用扩展以太网接口数量；
提供5合一2线音频卡:3U-8MVOICE；每张盘提供8路2线音频；每路2线音频可以配置成FXO/FXS/热线/磁石/2100磁石模式；
时钟源可以选择线路时钟、外时钟(2Mbit/s或2MHz)和自由振荡；
提供6个用户槽位，可插入多种业务盘，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、热线电话、磁石电话、高保真音频、X.50、10M/100M以太网和视频编解码盘等语音和数据业务接入；
标准机型无中继传输距离为40公里；超过此传输距离可以进行定制；
提供基于DCC、E1、N*64K和TCP/IP的以太网管理通道，提供SNMP简单网络管理协议；
DC -48V和AC 220V，可选DC+DC、AC+AC、AC+DC双备份电源；
技术规格
光接口
接口类型 | SFP | 光纤模式 | 单模(可选多模) |
收/发速率 | 155.52Mbps/155.52Mbps | 收/发波长 | 1310nm/1550nm |
发光功率 | -12~-6dBm | 接收灵敏度 | 优于-32dBm |
E1****接口
码速率 | 2.048Mbps | 码型 | HDB3 |
标准协议 | 支持ITU-T G.703 | 阻抗 | 75Ω/120Ω |
帧结构 | PCM30/32 | 信令 | 随路信令 |
以太网
接口类型 | RJ-45 | 传输速率 | N×VC12（N≤50） |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
FXO**、FXS接口**
音频范围 | 300Hz~3400Hz | 压缩率 | ITU G.711中A律 |
阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 环路电流 | 20mA/路 |
同向64K接口
码型 | G.703标准 | 码速率 | 64Kbps |
阻抗 | 平衡120Ω | 全面符合ITU的G.703建议标准 | |
EM2/4****线接口
音频范围 | 300Hz~3400Hz | 阻抗 | 平衡600Ω |
压缩率 | ITU G.711中A律 | 回波损耗 | 不低于18dB |
磁石接口
音频范围 | 300Hz~3400Hz | 阻抗 | 平衡600Ω |
压缩率 | ITU G.711中A律 | 回波损耗 | 不低于18dB |
V.24****接口
传输速率 | 异步≤9600bps；同步64Kbps | 电气特点 | 符合CCITT V.28协议 |
V.35****接口
接口类型 | RJ-45 | 电气特点 | 符合ITU-T V.35建议 |
传输速率 | n×64Kbps（n=0～31） | 终端接口 | 符合ISO2593规定 |
电源及功耗
供电方式 | AC220V/DC- 48V | 整机功耗 | ≤90W |
环境条件
工作温度 | -20oC ~+50oC | 相对湿度 | 0~95%（无凝结） |
产品尺寸
长度×深度×高度 | 440*230*90（mm） |
应用示例一

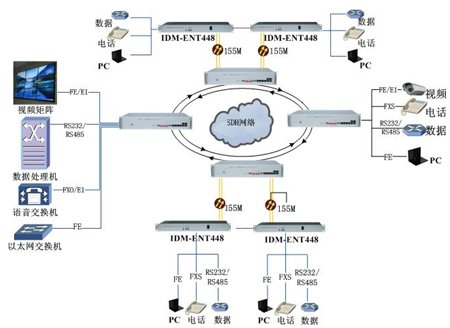

环型网络应用示意图
IDM-MUX60可组成环型网络，利用多台设备组成环网，1+1通道保护机制能保证环网内各项数据和语音传输的实时性和准确性。
