IDM MSTP8200综合业务传输设备

IDM MSTP8200 是北京瑞光极远数码科技有限公司（Raytrans）研制的一款 VC12 全交叉 SDH 设备，由 19 英寸标准 3U 插盘式机箱、SDH 光传输单元、TDM 交叉单元与多种业务接入盘组成，用于电力能源专网、轨道交通与铁路通信、军队与政府专网等场景下的多业务接入、交叉与传输。作为专业的 SDH 设备厂家，瑞光极远在该产品上实现了完整的 SDH 交叉与传输能力，可满足政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案等多种应用需求。

核心参数速览：VC12 全交叉 6174×6174 · 160路64K时隙 · STM-16/STM-4/STM-1 SFP 光接口 · 40km 无中继 · 15 个 3U 用户插盘槽位 · DC-48V/AC220V 双备份电源

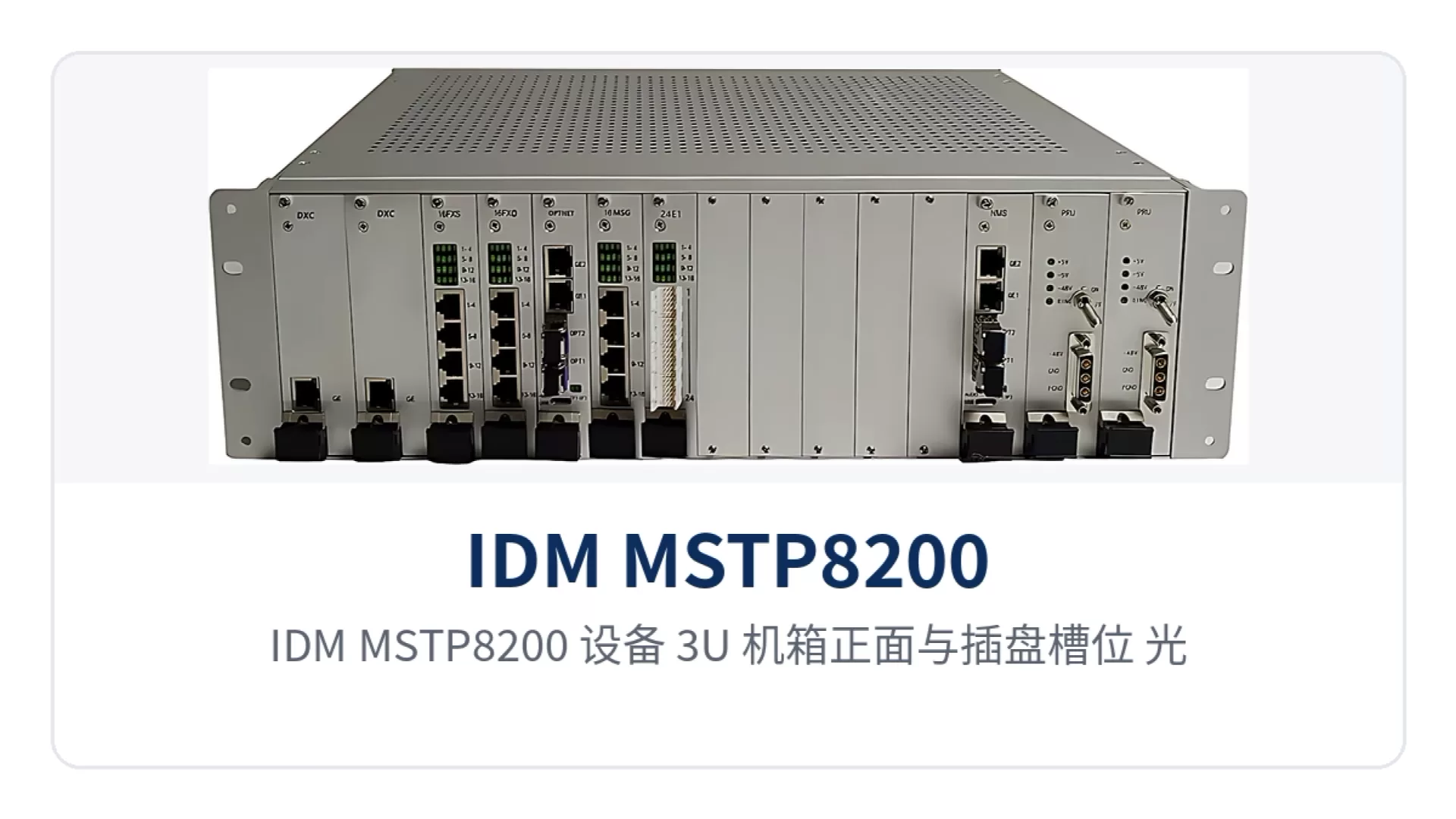

图1：IDM MSTP8200 设备 3U 机箱正面与插盘槽位、光接口示意

IDM MSTP8200 是什么设备？

IDM MSTP8200 属于 SDH/MSTP 体系的多业务传输设备，把 SDH 光传输、TDM 交叉与语音数据业务接入集成在同一台设备内，一台设备即可完成 STM-16/STM-4/STM-1 光线路传输、VC 颗粒交叉调度以及 E1、音频、数据、以太网业务的落地。作为一款成熟的光传输设备，该产品由专业 SDH设备厂家 瑞光极远 研发制造，在 SDH设备 市场中以高集成度著称，能够在一台 SDH 设备内完成多业务接入与交叉调度，广泛适用于政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案等场景。

IDM MSTP8200 采用 19 英寸标准 3U 机箱与插盘式结构，业务盘按项目业务清单配置；网络扩容或业务类型变化时，增加或更换业务盘即可，机箱与背板继续留用，机房机架数量与配套线缆数量相应减少。这种灵活的插盘式设计使 SDH设备 在政府专网光纤通信方案和智慧矿山通信方案中具备良好的产品展示效果与扩展能力。

机箱与插盘配置：15 个 3U 用户插盘槽位怎么用

IDM MSTP8200 的机箱提供 15 个 3U 用户插盘槽位，可插入 3UMPCONV 用户光口扩展盘、WG300 信令交换盘等 3U 插盘；设备提供 10 个用户槽位用于插入多种业务盘，可接入 PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、热线电话、磁石电话、高保真音频、X.50 和 10M/100M 以太网等语音与数据业务。

业务盘种类覆盖语音与特殊数据两类需求：IDM MSTP8200 可插入雷达数据接入盘，单盘提供 4 路雷达数据业务接口，支持同步和异步工作模式，同步模式下传输速率支持 300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，异步模式下传输速率支持到 38.4kbps，38.4kbps 以下速率自适应；语音接入侧提供 5 合一 2 线音频卡 3U-8MVOICE，每张盘提供 8 路 2 线音频，每路 2 线音频可以配置成 FXO、FXS、热线、磁石或 2100 磁石模式。瑞光极远 的 Raytrans 技术在语音接入盘的设计中得到了充分体现，使该 SDH设备 在军队应急通信车方案中能够灵活适配多种语音接入需求。

IDM MSTP8200 的核心功能

功能项	功能说明
插盘式机箱结构	19 英寸标准 3U 机箱、插盘式设计，提供 15 个 3U 用户插盘槽位
SDH 光传输	SFP 类型 STM-16/STM-4/STM-1 光接口，支持 SDH 环网、链网组网，支路 1+1 通道保护
TDM 全交叉	提供 TDM 接口业务间的全交叉，VC12 交叉容量 6174×6174、VC3 颗粒交叉容量 288×288、VC4 颗粒交叉容量 128×128
业务方向	支持单向、双向和广播业务
64K 时隙接入	支持 160 路 64K 时隙业务的接入
EoS 物理隔离以太网	提供物理隔离的 EoS 以太网，每组带宽按 VC4/VC3/VC12 颗粒设置；每组提供 1 组扩展以太网端口预留，与 8FE 盘配套使用扩展以太网接口数量
语音接入盘	提供 5 合一 2 线音频卡 3U-8MVOICE，每张盘 8 路 2 线音频，每路可配置 FXO/FXS/热线/磁石/2100 磁石模式
雷达数据接入	可插入雷达数据接入盘，单盘提供 4 路雷达数据业务接口，支持同步和异步工作模式
时钟源选择	时钟源可选择线路时钟、外时钟（2Mbit/s 或 2MHz）和自由振荡
业务与信令扩展盘	可插入 3UMPCONV 用户光口扩展盘、WG300 信令交换盘
网管通道	提供基于 DCC、E1、N*64K 和 TCP/IP 的以太网管理通道，提供 SNMP 简单网络管理协议
电源配置	DC -48V 和 AC 220V，可选 DC+DC、AC+AC、AC+DC 双备份电源

作为瑞光极远 旗下的核心光传输设备，IDM MSTP8200 凭借 Raytrans 技术平台，在 SDH 交叉调度与多业务接入方面表现出色。该 SDH设备 能够为政府专网光纤通信方案、军队应急通信车方案和智慧矿山通信方案提供稳定可靠的光传输设备支撑，是 SDH设备厂家 瑞光极远 面向多行业专网通信需求的产品展示代表作。

IDM MSTP8200 核心参数

光接口参数

接口类型	速率	收/发波长	光纤模式	发光功率	接收灵敏度	传输距离
STM-16 SFP	2.5G	1310nm/1550nm	单模	-12~-6dBm	优于-32dBm	40Km，可选装远距离光模块实现更远距离的光纤传输
STM-4 SFP	622.08Mbps	1310nm/1550nm	单模	-12~-6dBm	优于-32dBm	40Km，可选装远距离光模块实现更远距离的光纤传输
STM-1 LC	155.52Mbps	1310nm/1550nm	单模	-12~-6dBm	优于-32dBm	40Km，可选装远距离光模块实现更远距离的光纤传输

业务接口参数

接口类型	参数/指标	说明/适用条件
E1 接口	码速率 2.048Mbps，码型 HDB3，阻抗 75Ω/120Ω，帧结构 PCM30/32，随路信令	支持 ITU-T G.703
以太网 FE	RJ-45，传输速率 N×VC12（N≤50）	支持 IEEE802.3，全/半双工/自适应
以太网 GE	RJ-45，传输速率 N×VC12（N≤63）	支持 IEEE802.3，全/半双工/自适应
FXO、FXS 接口	音频范围 300Hz~3400Hz，压缩率 ITU G.711 中 A 律，阻抗三元复式阻抗 200Ω+560Ω//0.1μF，环路电流 20mA/路	语音接入盘 3U-8MVOICE 每盘 8 路 2 线音频
同向 64K 接口	码型 G.703 标准，码速率 64Kbps，阻抗平衡 120Ω	符合 ITU 的 G.703 建议标准
EM2/4 线接口	音频范围 300Hz~3400Hz，阻抗平衡 600Ω，压缩率 ITU G.711 中 A 律，回波损耗不低于 18dB	音频接口
磁石接口	音频范围 300Hz~3400Hz，阻抗平衡 600Ω，压缩率 ITU G.711 中 A 律，回波损耗不低于 18dB	可与 2100 磁石模式同盘配置
V.24 接口	传输速率异步≤9600bps；同步 64Kbps	电气特点符合 CCITT V.28 协议
V.35 接口	接口类型 RJ-45，传输速率 n×64Kbps（n=0～31）	电气特点符合 ITU-T V.35 建议，终端接口符合 ISO2593 规定

整机参数

项目	参数/指标	说明/适用条件
供电方式	AC 220V / DC -48V	可选 DC+DC、AC+AC、AC+DC 双备份电源
整机功耗	≤150W	满配业务盘时的整机功耗上限
工作温度	-10℃ ~ +50℃	机房与无人值守站点环境
相对湿度	0~95%（无凝结）	环境条件
产品尺寸	480mm×308mm×131mm	19 英寸标准 3U 机箱

STM-16光口能传多远？

STM-16光口能传多远由光接口指标与光模块配置共同决定。瑞光极远 IDM MSTP8200 这款 SDH设备 的 STM-16 SFP 光接口收/发速率 2.5G，收/发波长 1310nm/1550nm，发光功率 -12~-6dBm，接收灵敏度优于 -32dBm，标准机型无中继传输距离为 40 公里，超过此传输距离可以定制；也可选装远距离光模块实现更远距离的光纤传输。STM-4 与 STM-1 光接口的发光功率与接收灵敏度指标与 STM-16 一致，同样在标准机型下支持 40 公里无中继传输。作为专业 SDH设备厂家，瑞光极远（Raytrans）在光传输设备领域持续深耕，为各类场景提供可靠的产品展示与技术支持。

VC12 全交叉 6174×6174 能调度什么业务？

IDM MSTP8200 提供 TDM 接口业务间的全交叉，VC12 交叉容量 6174×6174、VC3 颗粒交叉容量 288×288、VC4 颗粒交叉容量 128×128，并支持单向、双向和广播业务，支持 160 路 64K 时隙业务的接入。VC12 是 SDH 体系中承载 2Mbit/s 及以下窄带业务的虚容器颗粒，速率等级定义于 ITU-T G.707；6174×6174 的 VC12 交叉矩阵让调度电话、远动数据、音频与 64K 数据通道可以在同一矩阵内按需调配，VC3 与 VC4 颗粒则用于更高速率业务的交叉调度。

SDH环网和链网怎么选？

SDH环网和链网怎么选，取决于站点分布形态与通道保护要求。IDM MSTP8200 支持 SDH 环网与链网两种组网方式，并提供支路 1+1 通道保护。

环网适用于首尾站点可以连通的线路，例如铁路沿线车站、串联布置的变电站与管道阀室：光缆在任意一段中断时，业务可以沿环的另一个方向继续传送，站点之间的通道不因单点断纤而中断，代价是每个站点需要两个光方向与相应的光模块。

链网适用于站点呈线性分布、末端站点无法回到起点的场合：链路结构简单，光纤与光模块用量较少，工程投资与开通工作量相应降低，但中间某段光路中断会影响其后站点的业务。链网场景下可通过支路 1+1 通道保护降低风险，把同一业务的支路通道配置到两条不同路径上，主用通道异常时由备用通道承载。

160路64K时隙业务怎么接入？

160路64K时隙业务怎么接入，取决于业务盘类型与接口形式。IDM MSTP8200 提供 10 个用户槽位插入多种业务盘，语音、数据与雷达等 64K 业务盘在同一机框内混插，各业务经 TDM 全交叉矩阵调度后复用到 STM-16/STM-4/STM-1 光线路传输：

业务类别	接入方式	典型接口与指标
语音业务	5 合一 2 线音频卡 3U-8MVOICE	每盘 8 路 2 线音频，可配置 FXO/FXS/热线/磁石/2100 磁石模式，音频范围 300Hz~3400Hz
电话与音频业务	FXO/FXS 盘、EM2/4 线盘、热线电话盘、磁石电话盘、高保真音频盘	阻抗按接口类型配置，压缩率 ITU G.711 中 A 律
数据业务	V.24/V.28 数据盘、V.35 数据盘、同向 64K 盘、X.50 盘	异步≤9600bps、同步 64Kbps、n×64Kbps（n=0～31）
雷达数据业务	雷达数据接入盘	单盘 4 路雷达数据接口，支持同步与异步工作模式
以太网业务	EoS 以太网（物理隔离），每组预留 1 组扩展以太网端口，与 8FE 盘配套扩展接口数量	FE N×VC12（N≤50）、GE N×VC12（N≤63）
光口与信令扩展	3UMPCONV 用户光口扩展盘、WG300 信令交换盘	插入 3U 用户插盘槽位

瑞光极远（Raytrans）的 SDH设备 与光传输设备已广泛应用于政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案等场景，凭借稳定的 SDH 传输能力与丰富的产品展示，持续满足不同行业用户的通信需求。

EoS物理隔离以太网是什么？

EoS物理隔离以太网是什么：EoS 指以太网业务在 SDH 线路上的承载，IDM MSTP8200 把以太网口指配到独立的 VC 通道上传输，各以太网口之间在物理层隔离，不依赖 VLAN 等包隔离方式划分业务。各组 EoS 带宽可按颗粒设置：VC4 颗粒为 N×VC4（N=18）可设，VC3 颗粒为 N×VC3（N=124）可设，VC12 颗粒为 N×VC12（N=1~50）可设。以太网接口为 RJ-45，FE 传输速率 N×VC12（N≤50），GE 传输速率 N×VC12（N≤63），符合 IEEE 802.3，工作方式为全/半双工/自适应。对专网用户而言，物理隔离意味着视频监控、业务数据与语音调度可以分别占用独立的以太网通道，一组通道的流量波动不影响其他业务的传输质量。

差异化价值：VC12全交叉SDH传输设备解决哪些专网问题

差异化能力	对专网用户的价值
VC12 全交叉 6174×6174，160 路 64K 时隙	TDM 业务在同一矩阵内完成无阻塞调度，调度电话、远动数据与音频通道按需调配，不必为每类业务单独配置光传输设备
STM-16/STM-4/STM-1 光接口 40km 无中继，支路 1+1 通道保护	变电站、车站与野外站点之间按 40 公里无中继布点，减少中继机房与光电转换环节；环网、链网配合支路保护，光路故障时业务可切换
EoS 物理隔离以太网，VC4/VC3/VC12 颗粒带宽可设	语音与数据业务在同一台设备内物理隔离承载，以太网带宽按业务需要指配，满足专网对数据安全的要求

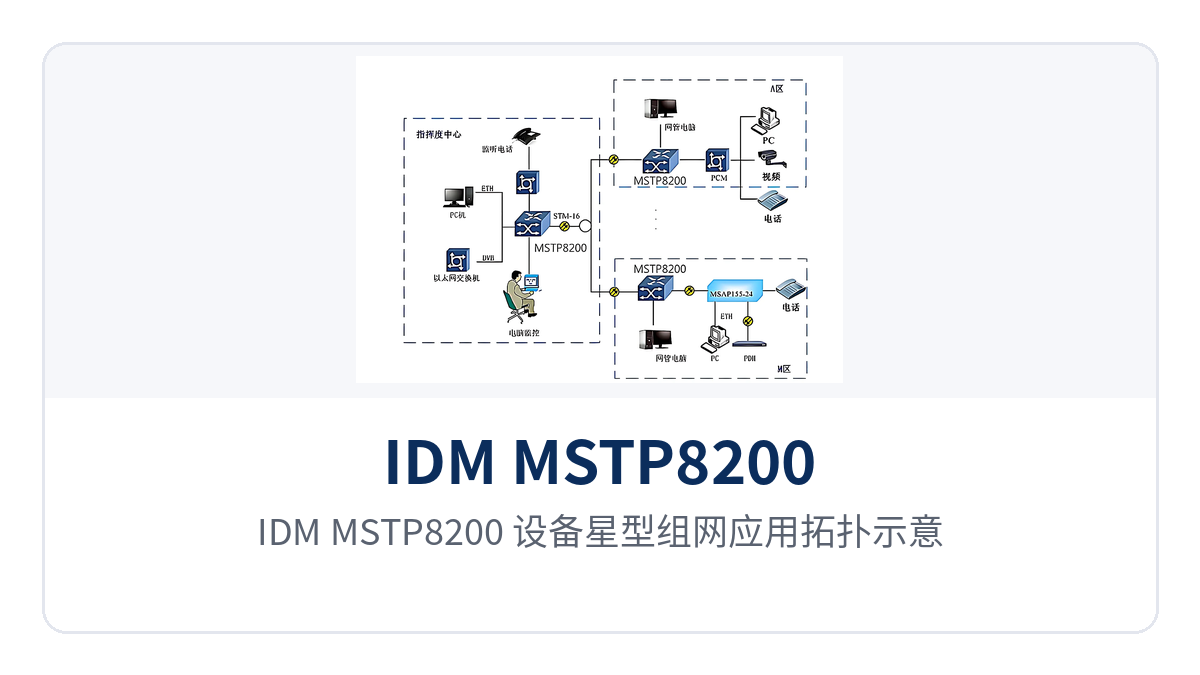

图2：IDM MSTP8200 设备星型组网应用拓扑示意

典型应用场景

电力/能源专网：变电站与调度站点的 TDM 业务调度

电力专网承载调度电话、远动数据、保护与自动化信息等多类业务，站点分散、通道可靠性要求高。IDM MSTP8200 以 6174×6174 的 VC12 全交叉和 160 路 64K 时隙接入能力，在变电站与调度站点之间完成 TDM 业务的无阻塞调度，调度电话与远动通道按需在不同光方向之间调配；STM-16/STM-4/STM-1 光接口在 40 公里范围内无中继布点，配合支路 1+1 通道保护与 DC -48V／AC 220V 双备份电源，适合无人值守变电站长期运行。

轨道交通与铁路通信：沿线 SDH 环网与支路保护

铁路与轨道交通专网沿线路敷设站点，车站之间需要同时传送调度电话、区间数据与视频业务，并要求光缆中断后通道快速切换。IDM MSTP8200 以 SDH 环网方式沿线路组建传输网，车站节点上下语音与数据业务，环网自愈能力让某段光缆中断后业务沿另一方向传送；每站可用 EoS 物理隔离以太网分别承载业务数据与视频监控，支路 1+1 通道保护对关键电路再叠加一层保障。

军队与政府专网：军政专网多业务接入与野外站点

军队与政府专网的业务类型多、站点位置分散，部分站点处于野外无人值守状态。IDM MSTP8200 在一台 3U 设备内接入 E1、FXO/FXS、EM2/4、V.24/V.35、同向 64K、雷达数据与 10M/100M 以太网等业务，物理隔离以太网承担数据业务、TDM 全交叉承担语音调度，双备份电源与 -10℃~+50℃ 工作温度适应野外机房条件；设备可通过 DCC、E1、N*64K 或 TCP/IP 管理通道接受 SNMP 网管，减少现场巡检次数。
