IDM MSTP155 -16 SDH多业务接入平台

IDM MSTP155-16 多业务接入平台是北京瑞光极远数码科技有限公司研制的 STM-1 级别 SDH 多业务接入设备，也是一台面向远端接入的 3槽位混插双光口SDH设备，以 SDH 和 EOS 技术为核心，技术性能符合 ITU-T 相关标准，用于在 SDH 传输网上接入并传送 E1、语音、低速数据、以太网与视频等多类业务。作为专业的SDH设备厂家，瑞光极远在该平台上实现了多业务统一承载的产品展示。

这台 3槽位混插双光口SDH设备采用 19 英寸 1U 标准机箱，提供 A、B 两个 155.52Mbps 的 STM-1 光接口，可作为分插复用器（ADM）或终端复用器（TM）使用，组建点对点、链型和环形传输网络。

专网接入层的共同难题是业务杂、站点散、投资有限：远端既要送电话和 2M 数据，又要送以太网和监控视频，逐项业务单独布纤既不经济也不便维护。IDM MSTP155-16 的定位正是把这几类业务收进一对光纤，可灵活应用于政府专网光纤通信方案与军队应急通信车方案。

IDM MSTP155-16 把 SDH 传输、PDH 与 IP 接入集成在一台 1U 设备内，站点按业务清单插装对应业务盘，16 路 E1 落地与 4 路 FE 以太网接口可同时工作；扩容时增加或更换业务盘即可，机箱与光路继续留用。

核心参数速览：双155M光口（A/B 双 STM-1） · 3业务槽位（通用盘位混插） · 16 路 E1 落地 · 4 路 FE 以太网 · 128×128 VC-12 交叉 · 19 英寸 1U 机箱 · 10W低功耗 · -15~50℃宽温

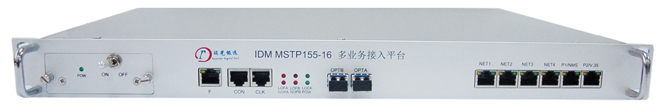

图1：IDM MSTP155-16 SDH多业务接入平台整机正面，19 英寸 1U 机箱外观与面板指示灯

3槽位混插双光口SDH设备是什么？一台1U设备承载哪些业务

3槽位混插双光口SDH设备指的是主干侧以两个 STM-1 光口接入 SDH 传输平面、支路侧用 3 个通用盘位插业务盘的接入型设备。作为一款紧凑型 SDH设备，IDM MSTP155-16 在产品展示中主打高集成度：主干侧提供 A、B 两个 155.52Mbps 光接口，支路侧提供 3 个业务槽位与固定的 E1、以太网接口。

站点上的窄带与宽带业务因此收进同一套传输通道，中心端对每个远端站点只需面对一个网元，配置、告警与业务调度集中处理，运维界面比分立设备更简单。备件种类也随设备数量一并减少。

3 个通用盘位决定了这台 SDH设备能接入什么业务：插入 E1 业务盘即开通 2M 电路，插入 FXS/FXO 盘即接入用户话机与程控交换机中继，插入 V.24/V.35 盘即承载低速数据与路由协议，插入以太网扩展卡或视频卡则接入数据网与视频业务。同一型号在不同站点因此呈现不同接口组合，配置灵活性来自盘位而非型号。

• 通用盘位：3 个业务槽位可插入 E1 业务盘、FXS/FXO 盘、V.24/V.35 盘、以太网扩展卡、视频卡、通用业务盘，根据需求灵活配置。

• E1 支路：E1 业务落地能力为 16 路，码速率 2048Kbps、码型 HDB3，符合 ITU-T G.703 标准，阻抗 75Ω/120Ω 可选。

• 以太网支路：整机提供 4 路 FE 接口，符合 IEEE802.3，全/半双工自适应，单路传输速率 N×2.048Mbps（N≤50）。

• 扩展总线：设有 TelecomBUS 扩展总线，可扩展千兆以太网接口盘，或扩展 4 组物理隔离 EOS 以太网。

• 接口总数：随以太网扩展卡配置变化，整机可提供 18 个 10M/100M 以太网接口。

E1和FE业务怎么在一台设备上分开传

E1和FE业务怎么在一台设备上分开传，靠的是 SDH 虚容器（VC-12）的通道化交叉与相互独立的支路盘。E1 业务以 2.048Mbps 颗粒映射进 VC-12，以太网业务按 N×VC-12 的带宽捆绑方式承载，两者在同一对 STM-1 光纤上占用的时隙不同，互不抢占带宽。

设备交叉容量为 128×128 VC-12，具备 VC-12 交叉连接能力，可将不同光方向上的业务颗粒调度到相应支路盘或本地落地，因此 E1 与以太网能在同一台设备内各走各的通道。

落到工程上，E1 用于远动、调度、中继电路等对定时要求严格的业务，FE 用于办公网、监控回传等分组业务；两类业务分开插盘、分开配置带宽，故障影响面互不扩散。以太网业务需要更大带宽时，可捆绑多个 VC-12 通道获得更高速率，带宽在配置阶段按颗粒指定即可。

双155M光口1+1通道保护怎么组环网

双155M光口1+1通道保护怎么组环网，关键在于用两个 STM-1 光口分别接环网的两个方向，由通道保护机制完成倒换。主机在同一台 SDH设备上提供 A、B 两个 155.52Mbps 光接口，两者构成 1+1 通道保护。

工作通道承载业务，另一方向同时建立备用通道，当某一方向的光缆或光模块出现故障，业务沿环的备用方向继续传送，环网内各项数据和语音传输的实时性与准确性由此得到保证。

组网形态上，设备可作终端复用器用于点对点链路，也可作分插复用器在链型与环形网络中间站上下业务，还可与集中型 MSTP 系统联合组网。设备具备 ITU-T G.813 标准的网元定时能力，时钟模式支持本地晶振时钟、线路提取时钟与外部 2MBIT/2MHZ 时钟，站间定时有据可依。

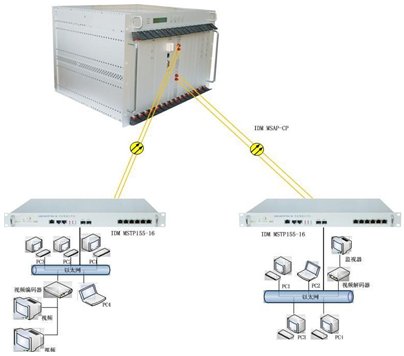

• 星型组网：多台 IDM MSTP155-16 通过光纤与集中型 SDH设备组成星型网络，远端业务在中心端汇聚，便于中心端对远端统一监控和管理。

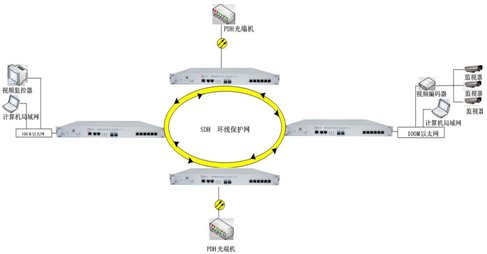

• 环形组网：多台设备组成环网，1+1 通道保护机制保证环网内各项数据和语音传输的实时性和准确性。

• 对接能力：光口采用 FC 接口（可定制 SC 等），单模为主、可选多模，可与任何标准 SDH/MSTP 设备的 STM-1 光接口对接，保护既有传输投资。

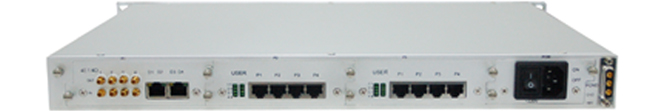

图2：IDM MSTP155-16 SDH多业务接入平台后面板，A/B 双 STM-1 光接口与业务接口端子布置

核心功能：E1、语音、数据、以太网与视频一机接入

IDM MSTP155-16 的功能可按传输、交叉、支路、扩展总线、时钟定时、监控告警与供电几条线索理解，下表逐项列出功能项与作用，便于按站点业务清单比对选型。表中未列的接口能力以瑞光极远厂商技术资料与商务确认为准。

功能项	功能说明
SDH 光传输	提供 A、B 两个 STM-1（155.52Mbps）光接口，支持点对点、链型、环形组网，可与集中型 MSTP 系统联合组网
1+1 通道保护	双光口配置下构成 1+1 通道保护，一个方向故障时业务沿环网另一方向传送
VC-12 交叉连接	交叉容量 128×128 VC-12，具备 ITU-T G.813 标准的网元定时、VC-12 交叉连接与通道保护功能
E1 业务接入	E1 落地能力 16 路，码速率 2048Kbps、码型 HDB3，符合 ITU-T G.703，阻抗 75Ω/120Ω
以太网接入	整机 4 路 FE 接口，符合 IEEE802.3，全/半双工自适应，单路 N×2.048Mbps（N≤50）
语音业务接入	通用盘位插入 FXS/FXO 盘，接入用户话机与程控交换机中继，实现电话业务在 SDH 网上的传送
低速数据接入	插入 V.24/V.35 盘，承载远动、监控等低速数据与路由协议业务
视频业务接入	插入视频卡承载视频业务，与 E1、以太网业务共用一对光纤
扩展总线	TelecomBUS 扩展总线可扩展千兆以太网接口盘，或扩展 4 组物理隔离 EOS 以太网
时钟与定时	支持本地晶振时钟、线路提取时钟、外部 2MBIT/2MHZ 时钟，适应不同同步环境
监控告警	面板指示灯显示具体告警状态，同时输出告警信息，便于中心端判断故障
供电方式	AC220V 与 DC-48V 可选，整机功耗 10W，19 英寸 1U 机箱

图3：IDM MSTP155-16 SDH多业务接入平台业务插盘与接口卡特写，E1、语音、数据与以太网盘位混插

作为专业的 SDH设备厂家，瑞光极远围绕这款 SDH设备形成了面向多行业的成熟方案：在政府专网光纤通信方案中，设备以双光口 1+1 通道保护组环，将 E1 远动、语音中继与以太网办公业务一机接入，中心端统一监控；在军队应急通信车方案中，1U 机箱、10W 低功耗与 AC220V/DC-48V 双供电选项适应车载供电环境，3 槽位混插让应急现场按需配置 E1、语音、数据与视频接口，快速开通业务。

技术参数：光接口、E1与以太网指标

选型与投标时通常先核对光接口与支路指标，下表按接口类型逐项列出 IDM MSTP155-16 的主要技术参数，未列项目以厂商技术资料为准。光口、E1 与以太网三项是工程核对的高频项，也是评估 SDH设备 性能时最常对比的指标。

项目	参数/指标	说明/适用条件
光接口类型	FC（可定制 SC 等）	光口模式下可提供 FC/SFP 光模块
光纤模式	单模（可选多模）	单模为主，多模按需定制
收/发速率	155M/155M	对应 STM-1 速率 155.52Mbps
收/发波长	1310nm/1550nm	按所配光模块确定
发光功率	-15~-8dBm	标准单模配置
接收灵敏度	优于 -32dBm	为长距离接收预留余量
传输距离	20Km	可选装远距离光模块实现更远距离的光纤传输
E1 码速率/码型	2048Kbps / HDB3	符合 ITU-T G.703，阻抗 75Ω/120Ω
E1 帧结构/信令	PCM30/31，随路信令	用于 2M 电路与中继业务
以太网接口	RJ-45，N×2.048Mbps（N≤50）	支持 IEEE802.3，全/半双工/自适应
供电方式	AC220V / DC-48V	交直流供电可选
整机功耗	10W	1U 机箱低功耗运行
工作温度	-15℃～+50℃	宽温设计，适应野外与无人值守站点
相对湿度	0～95%（无凝结）	非凝结环境下使用
机箱尺寸	440×230×45(mm)	19 英寸 1U 标准机箱

STM-1光口能传多远、用什么光纤

STM-1光口能传多远，取决于所配光模块与光纤条件：IDM MSTP155-16 标准单模配置的传输距离为 20Km，发光功率 -15~-8dBm、接收灵敏度优于 -32dBm，站间距离超过 20Km 时可选装远距离光模块实现更远距离的光纤传输。光纤模式以单模为主、可选多模，接口类型为 FC，可定制 SC 等接口形式。

工程上还需注意光功率预算与接头损耗：接收灵敏度优于 -32dBm 意味着链路允许的衰耗余量较大，但每增加一个法兰盘或熔接点都会消耗功率预算，长距离段落建议按实测光功率留出余量。远距离站点在订货时说明站间距离，由 SDH设备厂家 按距离配发光模块。

差异化价值：3槽位混插双光口SDH设备在专网里解决什么问题

差异化能力	对专网用户的价值
双155M光口支持 1+1 通道保护	环网内数据与语音传输有保护路径，一个方向的光缆或光模块故障时业务可倒换到另一方向，链路连续性得到保障
3 个通用业务槽位灵活混插 E1/FXS/FXO/V.35/视频卡	同一型号按站点业务清单插盘，语音、数据、视频按需配置，无需为每种业务单独采购整机
1U 机箱整机功耗 10W	机柜空间与用电负荷压力小，适合安装在空间紧张的站点机柜
-15℃～+50℃ 宽温运行	适应野外与无人值守站点的温度条件，减少机房空调依赖与额外温控投入

典型应用场景

IDM MSTP155-16 多用于专网接入层，向上经 STM-1 光口汇入传输平面，向下把站点业务收进同一套传输通道。下面按站点条件与行业说明典型部署方式，实际配置以站点业务清单为准。

1U机箱10W功耗的SDH设备装在哪

1U机箱10W功耗的SDH设备装在哪，答案是需要远端接入又缺少机房条件的站点。19 英寸 1U 标准机箱（440×230×45mm）可直接上标准机架，也可装入小型壁挂机柜。

整机功耗 10W，供电 AC220V 与 DC-48V 可选，站点已有直流电源屏时无需额外配置交流变换设备。工作温度 -15℃～+50℃、相对湿度 0～95%（无凝结），变电站继保室、派出所设备柜、营业网点机柜这类空间有限、温控一般的场所均可部署。

电力专网：变电站远端E1与以太网一机接入

电力专网的变电站与开关站站点分散，业务既有调度电话、远动数据，也有办公与视频监控以太网。IDM MSTP155-16 用 3 个通用盘位插入 E1 业务盘与以太网扩展卡，把 2M 调度电路和以太网业务收进同一对光纤。

多台设备组成环网后，1+1 通道保护让某段光缆因施工开挖中断时业务沿另一方向传送。-15℃～+50℃ 宽温与 10W低功耗适合无人值守站点的运行条件，面板告警指示可让调度端先于人工巡检发现问题。

公安与部队专网：3 槽位混插语音、数据与视频

公安与部队专网的派出机构、执勤点业务类型多，语音、数据、视频往往需要同缆回传。3业务槽位混插的特性在这里直接体现：插入 FXS/FXO 盘接入执勤电话与中继、插入 V.24/V.35 盘承载数据终端、插入视频卡回传图像。

链路侧由双155M光口冗余环网提供保护通道，单台 1U 设备替代多台单一业务设备，站点机柜的布线与设备数量同步减少，执勤点的日常维护也更集中。瑞光极远 的 SDH设备 在此类 军队应急通信车方案 中同样适用，设备体积小、供电灵活，可快速在应急通信车上完成部署并接入既有传输网。

银行与金融专线：STM-1 标准光口即插即用

银行网点到数据中心的专线要求中继电路与业务数据可靠传送，并尽量沿用既有 SDH 传输资源。IDM MSTP155-16 的 STM-1 光接口可与任何标准 SDH/MSTP 设备的 STM-1 光接口对接，接入既有传输网无需改造对端。

1+1 通道保护为交易类专线提供备用通道，网点侧以 1U 机箱落地，供电可选 DC-48V 与机房直流系统配合。网点数量多、单点业务量小的专线场景，用一台设备承载中继电路与业务数据即可，不必为每类业务单独部署。对于需要 政府专网光纤通信方案 的用户，瑞光极远 可基于该平台提供从接入层到汇聚层的完整 SDH 组网设计，配合 产品展示 中的实际案例进行方案验证。

图4：IDM MSTP155-16 SDH多业务接入平台星型与环网组网拓扑示意，远端站点业务在中心端汇聚
