IDM MSAP8000综合业务传输设备

IDM MSAP8000 大容量多业务传送设备是北京瑞光极远数码科技有限公司研制的一款 STM-16/STM-64 多业务传送设备，集 ADM 分插复用、DXC 交叉连接、以太网交换机与 PCM 复用功能于一身，用于各类传输干线的组建、扩容以及大容量城域业务调度。作为一款面向多场景的 SDH 设备，IDM MSAP8000 向下提供 64K/2M/155M/622M 窄带业务与 GE/FE 数据业务接入，向上通过 STM-16/STM-64 光接口连接骨干网络，在一台 19 英寸 7U 机框内完成语音、E1 电路与数据业务的接入、汇聚和调度，满足不同领域、不同层次的带宽需求。该产品在 SDH 设备厂家的产品序列中定位为大容量光传输设备，融合 MSTP 能力，可实现多业务统一承载与高效调度。

核心参数速览：STM-16/STM-64 · 高阶交叉 160G、低阶交叉 20G · 业务槽位 14 个 · 单机 420 路 E1、300 路 64K PCM · 双总线 + 单板 1+1 热备份 + 支路板 1:N 保护 · 19 英寸 7U、典型功耗小于 200W

电力专网、轨道交通专网以及军队与政府专网在选择传输平台时，通常同时要求大容量交叉调度、高密度末端业务落地和整机级冗余保护。IDM MSAP8000 大容量多业务传送设备把三类需求集中在同一平台上：作为 2.5G（STM-16）系统部署后可沿升级路径演进到 10G（STM-64）系统，升级后保留 64K/2M/155M/622M 与 GE/FE 的完整接入能力；插板式架构支持单板混插，网络扩容只需增加或更换板件，并可用扩展支架承接大量 2M/155M/622M 业务，把传统调度层设备扩展为具备业务落地能力的综合节点。在政府专网光纤通信方案中，瑞光极远 Raytrans 系列 SDH 设备凭借 MSTP 多业务承载与灵活的产品展示能力，为专网用户提供可靠的光传输设备支撑。

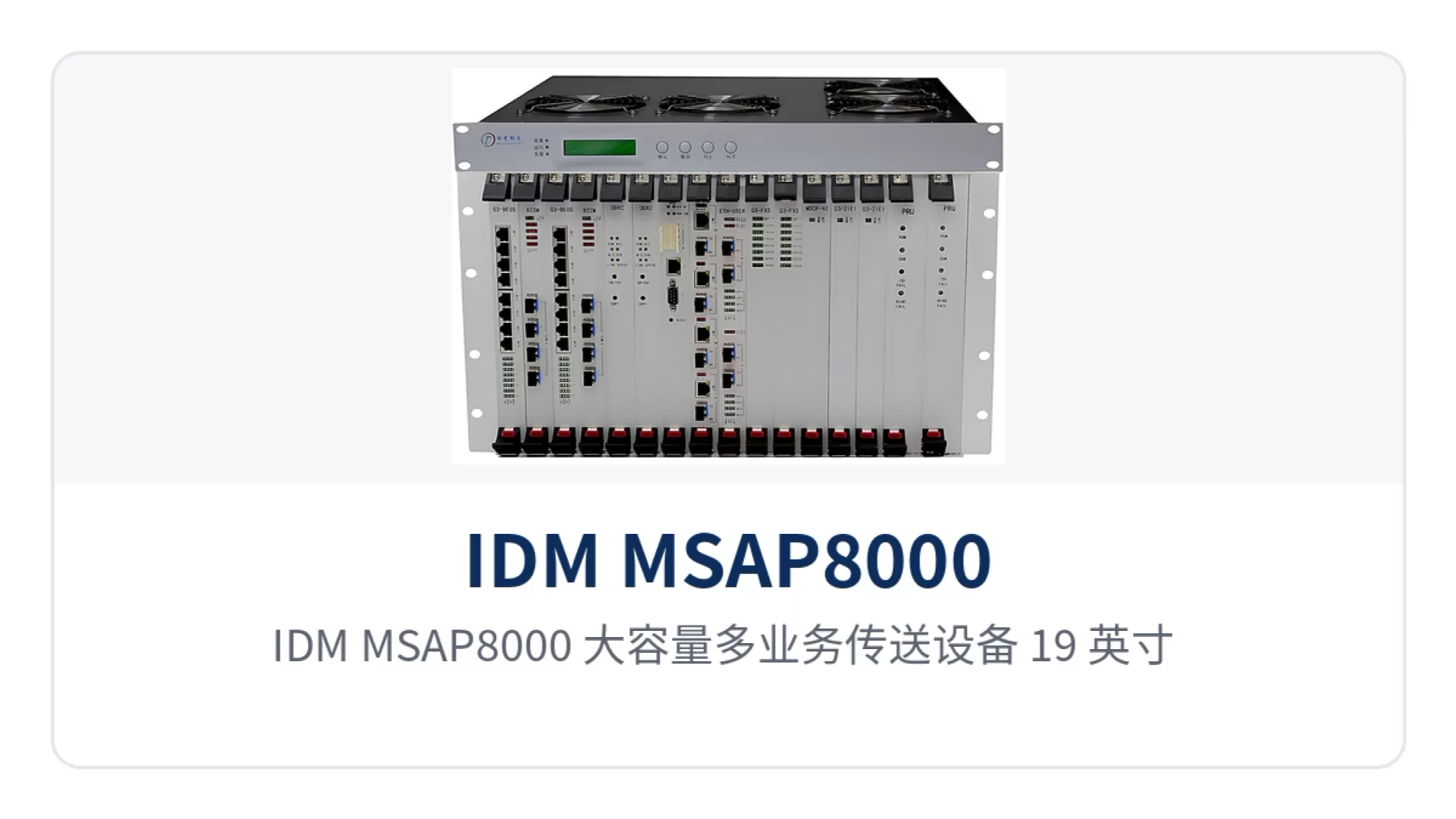

图1：IDM MSAP8000 大容量多业务传送设备 19 英寸 7U 机箱正面整机外观与面板指示灯

IDM MSAP8000 是什么设备？

IDM MSAP8000 是北京瑞光极远数码科技有限公司推出的 SDH/MSTP 体系多业务传送设备。作为专业的 SDH设备厂家，瑞光极远（Raytrans）将产品展示的重点放在这款 SDH设备 的多业务承载能力上。IDM MSAP8000 在传统 SDH 传输的基础上内置以太网交换与 PCM 处理能力，单机即可完成窄带语音、2M 电路与数据业务的接入、汇聚和调度：作为干线节点时由 ADM 完成电路上下、由 DXC 完成大容量时隙调度；作为接入落地节点时由 PCM 与以太网交换完成 64K 语音和 FE/GE 数据接入。相比分别部署分插复用器、交叉连接设备和 PCM 复用设备，一台 IDM MSAP8000 可减少机房占地、简化线缆连接并降低维护成本。IDM MSAP8000 的主要功能如下表。

功能项	功能说明
多业务一体化传送	集 ADM、DXC、以太网交换与 PCM 功能于一身，单机完成语音、E1 电路与数据业务的接入、汇聚与调度
平滑升级	作为 2.5G（STM-16）系统可平滑升级到 10G（STM-64）系统，升级后提供 64K/2M/155M/622M 接入与 GE/FE 数据接入
时隙交叉	提供高阶 160G、低阶 20G 交叉能力，10G 系统支持 4 个 10G 光方向，2.5G 系统支持 16 个 2.5G 光方向
高密度业务接入	提供 14 个业务槽位，支持 10G、2.5G、622M、155M、GE、FE 与 PCM 业务板混插，单机支持 420 个 E1、300 路 64K PCM、64 个 155M 光方向
设备级保护	双总线设计、重要单板 1+1 热备份、支路板 1:N 保护、双电源分配系统、单板分散式供电
网络级保护	支持 MSP 1+1/1:1 与 ITU-T 建议的保护方式
数据业务处理	在传统 SDH 设备基础上提供 EOS、PCM 等数据接口
维护便利性	单板混插、SFP 光模块可插拔（LC 接头）、ALS 功能、光口在线光功率检测，便于快速定位线路问题

IDM MSAP8000 大容量多业务传送设备核心参数

IDM MSAP8000 支持速率到 STM-64（SDH 同步数字体系的速率等级，线路速率 9953.28Mbit/s，定义于 ITU-T G.707），作为 10G 系统使用时提供 4 个 10G 光方向，作为 2.5G 系统使用时提供 16 个 2.5G 光方向。IDM MSAP8000 的核心参数如下表。

项目	参数/指标	说明/适用条件
支持速率	STM-64	兼容 STM-16/STM-4/STM-1 组网，线路速率符合 ITU-T G.707
交叉能力	高阶 160G；低阶 20G	大容量高低阶时隙调度
光方向	10G 系统 4 个；2.5G 系统 16 个	按系统实际配置使用
业务接口	STM-64、STM-16、STM-4、STM-1(O)、STM-1(E)、E1、FE、GE、64K 业务	64K 业务含 FXO/FXS、二/四线 EM、V.24、V.35、RS485、磁石电话等，E1 接口符合 ITU-T G.703
业务槽位	14	支持 10G、2.5G、622M、155M、GE、FE 与 PCM 业务板
机械尺寸	19 英寸 7U 标准机架设备	光传输接口前出线、业务接口后出线，前安装、前维护
设备级保护	双总线、单板 1+1 热备份、支路板 1:N 保护、双电源分配、单板分散式供电	单板级故障下的业务保障
网络级保护	MSP 1+1/1:1	光线路级保护倒换
典型功耗	功耗小于 200W	整机典型功耗
供电	电压标称值 -48VDC，波动范围 -57VDC～-40VDC	机房标准直流供电
环境要求	温度 0℃～+45℃，相对湿度 5%～90%	标准机房环境
电磁兼容	电磁干扰满足 CISPR22 A 类标准；抗干扰性能满足 IEC1000-4 系列标准	电磁兼容指标

160G 高阶交叉与 20G 低阶交叉能承载多少业务？

交叉容量决定大容量节点上的业务调度能力。IDM MSAP8000 提供高阶 160G、低阶 20G 的交叉能力，可在 VC 通道层面灵活调度上下业务；单机支持 420 个 E1、300 路 64K PCM 业务与 64 个 155M 光方向，业务板按 14 个业务槽位组合，实际接入路数随板卡配置不同而变化。专网项目选型时建议把交叉容量、光方向数量、业务槽位与目标业务路数四项一起核算，避免只按当前规模配置而漏掉扩容余量。

差异化能力：IDM MSAP8000 为何适合专网骨干节点？

单机 420 路 E1 与 300 路 64K PCM，专网末端业务高密度落地

单设备支持 420 个 E1 和 300 路 64K PCM 业务，是 IDM MSAP8000 面向专网末端落地场景的核心能力。变电站远动通道、牵引变电所与车站的数据电路、指挥调度电话等业务通常以 E1 和 64K 音频形式落地，业务点分散且数量多；IDM MSAP8000 通过 14 个业务槽位混插 155M、622M、GE、FE 与 PCM 业务板，把原本需要多台光传输设备分层完成的接入收敛到一台设备内，减少机房机架数量与配套线缆，也降低后续扩容的板卡投入。64K 业务类型覆盖 FXO/FXS、二/四线 EM、V.24、V.35、RS485 与磁石电话，可对接专网既有的模拟与数据接口。

160G 高阶交叉与 2.5G平滑升级到10G，专网带宽一次规划

IDM MSAP8000 提供高阶 160G、低阶 20G 交叉能力，作为 2.5G 系统部署后可平滑升级到 10G 系统，专网带宽可以随业务增长分阶段扩容，不必在建设初期一次性按 10G 规模投入。升级过程通过增加或更换板件完成，2.5G 阶段已投入的业务板与接口资源继续沿用；作为 10G 系统时 IDM MSAP8000 支持 4 个 10G 光方向，作为 2.5G 系统时支持 16 个 2.5G 光方向，为专网环网与链型组网保留光方向余量。这一演进路径让电力、轨道交通等长周期专网的传输平台可以一次规划、分期实施。

双总线与单板 1+1 热备份，专网业务多重冗余保障

IDM MSAP8000 的可靠性设计覆盖设备级与网络级两层：设备级采用双总线设计、重要单板 1+1 热备份、支路板 1:N 保护、双电源分配系统与单板分散式供电；网络级支持 MSP 1+1/1:1 光线路保护以及 ITU-T 建议的保护方式。主用单板或光路故障时，业务倒换到备用资源继续运行，调度电话、远动与保护类通道不因单点故障而中断。单板分散式供电与双电源分配配合，进一步降低了电源故障对整机业务的影响。

典型应用场景

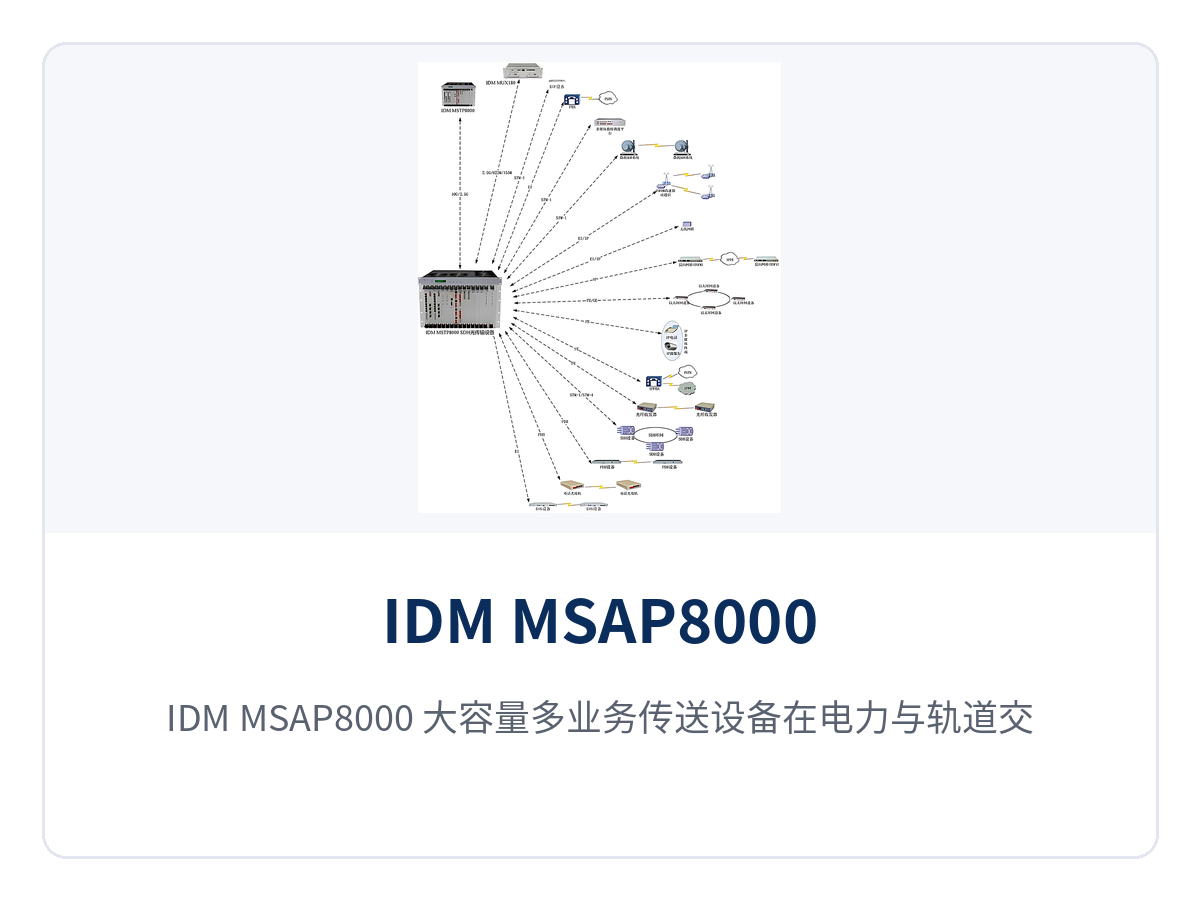

图2：IDM MSAP8000 大容量多业务传送设备在电力与轨道交通专网中的 STM-16/STM-64 组网拓扑示意图

电力专网传输设备：变电站与调度业务的落地节点

电力专网承载继电保护、调度自动化、远动与调度电话等多类业务，站点数量多、业务容量中等但通道可靠性要求高。IDM MSAP8000 这款 SDH 设备在变电站侧以 64K 音频板承载调度电话与远动通道、以 E1 板承载保护与自动化信息，单机 420 个 E1 与 300 路 64K PCM 的接入能力便于在地区调度节点集中收敛；主干方向通过 STM-16/STM-64 光口互联，配合 MSP 1+1/1:1 保护，站间光路故障时业务自动倒换，满足电力专网对通道可用性的要求，也体现了 SDH 设备在专网场景下的产品展示价值。

轨道交通专网：沿线车站与区间的多业务通道

轨道交通专网沿线路敷设站点，沿线需要同时传送车站数据、视频与调度电话，并要求光缆中断时业务快速倒换。IDM MSAP8000 以 ADM 与 DXC 能力组建链型或环形传输网，在车站节点上下 E1 电路与 FE/GE 数据业务，在控制中心节点完成跨站时隙调度；支路板 1:N 保护与重要单板 1+1 热备份让沿线单点故障不影响全线业务，14 个业务槽位可按车站规模灵活配置板卡，减少备件种类与运维工作量。作为成熟的光传输设备，该平台在轨道专网中同样完成了多业务承载的产品展示。

军队与政府专网：一次规划、长期扩展的传输平台

军队与政府专网的业务增长与站点扩容周期较长，要求传输平台在带宽、接口类型和保护手段上留有升级空间，这也正是政府专网光纤通信方案的核心诉求。IDM MSAP8000 提供 160G 高阶交叉与 2.5G平滑升级到10G 的演进路径，建设期按 2.5G 系统开通，后续通过换板升级到 10G；接口侧兼容 FXO/FXS、二/四线 EM、V.24、V.35、RS485、磁石电话等 64K 业务与 E1、FE、GE 数据业务，便于对接既有通信装备与专线电路；光口在线光功率检测与 SFP 可插拔设计，让运维人员在业务不中断的情况下定位光路问题。瑞光极远（Raytrans）在该领域积累了丰富的 MSTP 与 SDH 设备部署经验，可为政府专网光纤通信方案提供从规划到落地的全程支撑。
