IDM-MUX30光电一体化传输设备

IDM-MUX30 30路SDH电话光端机是北京瑞光极远数码科技有限公司（Raytrans）研制的STM-1级光电一体化传输设备，由SDH光传输单元、3个业务槽位与PCM业务盘组成，用于在一条155M光纤上同时承载电话、E1与以太网业务，是一款面向专网接入场景的SDH设备。

设备采用19英寸标准1U机箱，外形尺寸440×230×45(mm)，装进标准通信机柜只占一个机架位。SDH、PDH与IP接入功能集成在同一机框内，接入节点不必为话音、远动数据与以太网分别配置传输设备，机柜空间与配线工作量随之减少。作为专业SDH设备厂家，瑞光极远在该机型上实现了MSTP能力与紧凑结构的结合，便于在政府专网光纤通信方案与军队应急通信车方案中快速部署光传输设备。

核心参数速览：155M SDH光口 · 24路E1 · 灵敏度-32dBm · AC/DC双供电 · 19英寸1U机箱 · 整机功耗10W

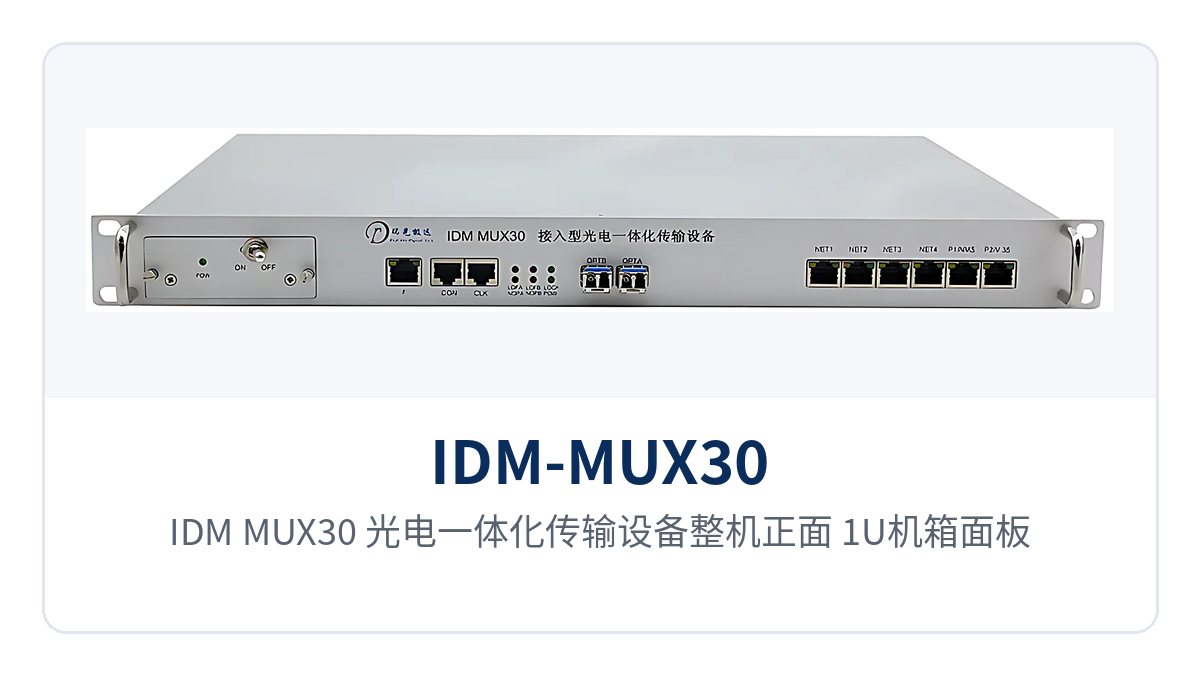

图1：IDM-MUX30 光电一体化传输设备整机正面 1U机箱面板与光链路告警指示灯特写

30路SDH电话光端机是什么设备？

30路SDH电话光端机是以SDH体制承载PCM话音业务的接入设备，线路侧为STM-1，支路侧为64K用户接口与E1。IDM-MUX30 以SDH和EOS技术为核心，交叉容量128×128 VC-12，可按VC-12颗粒把话音、E1与以太网业务分配到线路时隙中，是面向专网接入场景的一款典型SDH设备。

设备配置A、B两个155.52Mbps光接口，可作终端复用器或分插复用器使用，组建点对点、链型与环型传输网络，也可与集中型MSTP系统联合组网。线路侧可与符合标准的SDH/MSTP设备STM-1光接口对接，既有传输网不必整体更换，选型时按SDH设备厂家的接口规范核对即可顺利入网。

一条155M光纤为什么能同时跑电话、E1和以太网

STM-1线路速率155.52Mbps，业务以VC-12为基本容器，每个VC-12承载2.048Mbps，一条STM-1可容纳63个VC-12。设备按站点业务清单把容器分给E1、64K话音与EOS以太网，以太网带宽按N×VC12（N≤50）分配，各类业务各占独立容器、互不抢占。这种以VC-12为颗粒的分配方式，正是MSTP与SDH设备在专网接入中的典型用法。

IDM-MUX30 的3个业务槽位能插什么盘

三个业务槽位决定单台设备的业务组合，槽位按站点业务清单逐项配盘，插满即达到满配容量。3槽位混插光端机的话路与E1容量随插盘数量变化，下表把各项功能与作用逐行列出，配置时对照站点清单核对，避免漏配话路、E1方向或以太网口。

功能项	功能说明
SDH光传输	A、B两个155.52Mbps光接口，收/发速率155M/155M，波长1310nm/1550nm，支持链型与环型组网
24路E1接入	3个槽位各插一块8×E1盘，满配24个E1，符合ITU-T G.703，阻抗75Ω/120Ω，帧结构PCM30/31
30路64K用户业务	每块64K业务盘提供8路或10路，三块10路盘共出30路电话，FXO接交换侧、FXS带话机
4组EOS以太网	主机提供4组EOS 10/100M以太网接口，符合IEEE802.3，全/半双工/自适应
8口百兆交换盘	单盘提供8口百兆以太网交换接口，站内多台终端就近接入，不必另配小交换机
720P视频接口盘	视频输入输出盘承载720P高清图像，监控画面与话务共用同一条光链路
VC-12交叉连接	交叉容量128×128 VC-12，按2.048Mbps颗粒分配时隙，支持通道保护
网元定时	符合ITU-T G.813，支持本地晶振、线路提取与外部时钟2MBIT/2MHZ
监控告警	面板指示灯显示具体告警状态，设备同时向外部输出告警信息
网管通道	提供DCC、E1、N×64K与TCP/IP管理通道，支持SNMP简单网络管理协议
双供电可选	AC220V与DC-48V两种供电制式可选，整机功耗10W

话音业务落在64K业务盘上：FXO接口对接交换机侧、FXS接口直接带话机，音频范围300Hz~3400Hz，按ITU G.711中A律压缩。业务盘按话路方向选型，同一台设备可同时插不同方向的盘，放号与接入在一次配盘中完成。

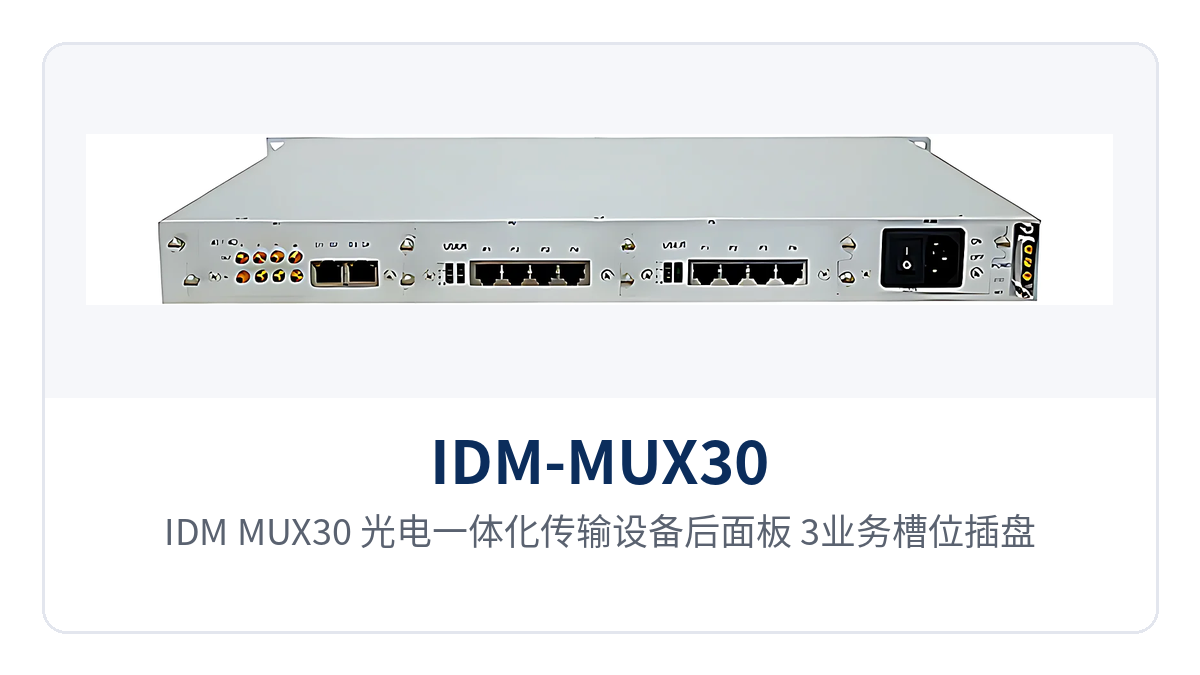

图2：IDM-MUX30 光电一体化传输设备后面板 3业务槽位插盘与E1以太网接口电源端子布局

核心参数怎么核对：光口、E1、以太网与供电

参数按光接口、E1与以太网、供电与环境三组列出，核对顺序是先算链路光功率预算、再数话路与E1方向、最后确认供电制式与机柜空间。有特殊接口需求的站点在订货时一并说明，避免现场临时加转换件。

光接口与传输距离

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	按现场光配线架与跳线接头选配
光纤模式	单模（可选多模）	单模用于20Km级链路，多模按现场光缆选配
收/发速率	155M/155M	STM-1线路速率，收发一致
收/发波长	1310nm/1550nm	两端波长与接口型式配对
发光功率	-15~-8dBm	发射侧可用光功率范围
接收灵敏度	优于-32dBm	弱光链路接收门限，距离按光功率预算核算
传输距离	20Km	单模20Km，可选装远距离光模块实现更远距离传输

E1与以太网接口

项目	参数/指标	说明/适用条件
码速率	2048Kbps	E1线路标准速率
码型	HDB3	符合ITU-T G.703的线路码型
阻抗	75Ω/120Ω	75Ω同轴或120Ω平衡，按现场选
帧结构	PCM30/31	每帧32时隙，30个时隙承载业务
信令	随路信令	话路状态随语音时隙一并传递
满配E1数	24个	3个槽位各插一块8×E1盘
以太网接口	RJ-45	EOS 10/100M，符合IEEE802.3
以太网带宽	N×2.048Mbps（N≤50）	按VC-12容器分配，全/半双工/自适应

供电、功耗与安装环境

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	双供电可选，按站点电源条件选定
整机功耗	10W	长期在线运行的取电与散热压力小
工作温度	-15℃~+50℃	通信机房与野外机柜环境
相对湿度	0~95%（无凝结）	无凝结条件下正常工作
外形尺寸	440×230×45(mm)	长×深×高，19英寸1U机架安装

光功率预算决定链路能否开通：发光功率-15~-8dBm、接收灵敏度优于-32dBm，按发射下限与接收门限核算，单模20Km链路的可用衰减约17dB。熔接点偏多或光缆老化的线路，剩余余量仍能支撑接收，弱光链路不必频繁更换光模块。

3槽位混插怎么省机柜空间

把话音、E1与以太网三类业务收进一台1U设备，是3槽位混插结构的直接收益。按站点业务清单调配业务盘，同一台设备可同时带电话、远动数据与以太网，接入点不必为每类业务各放一台光端机。常见配盘组合有以下四种：

• 话务密集站点：三个槽位插10路64K业务盘，单机出30路电话，FXO与FXS按话路方向选盘；
• 以E1为主的站点：三个槽位插8×E1盘，满配24路E1，直接对接既有PCM或SDH支路；
• 数据为主的站点：插8口百兆以太网交换盘，站内多台终端就近汇聚后再上光路；
• 需要图像上传的站点：插720P视频输入输出盘，监控画面与话务共用一条光纤。

配盘只改业务盘，机框、光口与外部配线保持不变，业务扩容时不必整机更换。对机柜位置紧张的变电站与轨旁设备房，一台设备替代多台单一功能设备，机架位与跳线数量同步减少。

30路SDH电话光端机怎么组网：链型、环型与星型

组网方式由站点分布决定：几个站点串成一条线用链型，沿线上各站按序落地；站点围成一圈用环型，一路光纤中断时业务沿另一方向绕行；中心站对多个远端站用星型，中心侧一台设备收拢各方向业务。作为SDH设备厂家，瑞光极远（Raytrans）在产品展示中给出的这三种组网模型，覆盖了大多数专网站点分布形态。

设备可作终端复用器或分插复用器，链型中间站只落地本站电话与E1，其余时隙直通到下游，不必在中间站堆叠多台SDH设备。双光口配合VC-12通道保护，网管与面板告警可按段落定位故障，运维人员先看告警再决定是否上站。

差异化价值：155M SDH光口、24路E1与双供电

三项能力各有可核对的口径，可直接写进技术规格书与投标参数表，也是这台SDH设备与只传话音的普通光端机的主要区别。三项在电力、轨道交通与军队政府专网的站点条件下同时成立。

差异化点	对客户的价值
155M SDH光口、24路E1	单台承载多业务、省机柜空间：STM-1线路侧把E1、64K话音与4组EOS以太网收进一个1U机框，接入点不必串接多台单一功能设备
灵敏度-32dBm，20Km单模传输	弱光链路仍稳定：发光功率-15~-8dBm对应优于-32dBm的接收门限，光缆熔接点较多的20Km区间仍有功率余量
AC/DC双供电，整机10W	适配无人值守站点：-48V直流屏与220V交流市电都能直接取电，10W功耗减轻蓄电池放电压力，站点不必加装逆变器
19英寸1U、440×230×45(mm)	标准机柜只占一个机架位，轨旁设备房与车载机架都能安装，空间紧张的站点仍可部署

典型应用场景

IDM-MUX30 面向电力专网、轨道交通通信与军队政府专网三类站点，业务盘组合与供电制式随站点条件调整，光路与机框保持统一口径，备件与运维方式也随之一致。三类站点的接入清单不同，配盘思路却可以复用同一套方法：先定话路，再定E1与以太网，最后按现场电源选供电制式。

电力专网：变电站调度电话与远动数据同纤回传

变电站与调度中心之间既跑调度电话，也跑远动、计量与监控数据。设备把进站的E1与64K业务集中接入，三个槽位按间隔数量配盘，话路与数据在同一条155M光链路上送到调度中心，进站光缆与配线数量随之减少。

站点多为无人值守，设备按-15℃+50℃、095%无凝结湿度设计，站内-48V直流屏可直接走DC-48V供电，整机功耗10W对蓄电池放电压力较小。新增间隔时只增加业务盘与交叉配置，机框与外部配线保持不动。

轨道交通通信：站间链型与环型组网，弱光链路不中断

沿线车站、轨旁设备房与区间变电所分布在数十公里线路上，站间联络电话、广播控制与监控数据需要在中心侧汇聚。设备以链型把各站串起，环型则让业务在一路光纤异常时沿另一方向绕行，站间通信不因单点故障整体停摆。

区间光缆熔接点较多、链路衰减偏大，接收灵敏度优于-32dBm 让弱光链路仍有功率余量。业务盘按各站接口数量配置，话务多的车站插64K业务盘，监控点插8口百兆交换盘或720P视频盘，运维按网管与面板告警判断故障段落。

军队与政府专网：AC/DC双供电直接取电，3槽位按需混插

野外指挥所、车载机架与临时执勤点的供电条件随现场变化，室内机房有交流市电，车载与野外站点多用直流电源。AC220V/DC-48V双供电可选，站点按现有电源条件取电，不必为设备加装逆变器或电源屏。这一特性也直接支撑军队应急通信车方案与政府专网光纤通信方案的快速开设需求。

3个槽位按需混插E1、64K业务、百兆交换与视频盘，一台设备承担话音、数据与图像三类业务的接入与上送。19英寸1U机箱装入标准机柜或车载机架，机动开设时的吊装与配线工作量随设备数量减少。

选型与部署建议

选型从槽位配置、光接口与距离、供电制式、安装环境与网管方式五项定下来。五项逐一说明核对内容与常见做法，现场勘察与商务报价可以并行推进，避免到货后才发现接口或电源不匹配。作为光端机厂家与SDH设备厂家，瑞光极远（Raytrans）建议在勘察阶段即与厂家技术对接，把配盘表一次对齐。

• 槽位配置：先数电话话路与E1方向，话路多插10路64K业务盘，E1多插8×E1盘，数据为主插8口百兆交换盘；
• 光接口与距离：光接口为FC（可定制SC等），单模20Km为标配距离，更远距离选装远距离光模块并核算光功率预算；
• 供电制式：交流机房选AC220V，直流站点选DC-48V，整机功耗10W，接线端子与极性以随机技术资料为准；
• 安装环境：工作温度-15℃+50℃、湿度095%无凝结，19英寸1U机箱按要求预留机架位与散热空间；
• 网管与告警：规划DCC、E1、N×64K或TCP/IP管理通道，按SNMP纳入既有网管系统，告警输出接入机房监控。

部署前把站点清单与配盘表对齐，光模块两端波长与接口型式配对，供电极性核对无误后再上电。开通后先看面板告警指示与光路接收状态，再逐路核对电话与E1，最后把设备纳入网管统一监视。
