IDM MULTI1000综合业务复用设备

IDM MULTI1000 多链路倒换综合业务复用设备是北京瑞光极远数码科技有限公司（Raytrans）研制的一款集多种传输技术与多种业务接入于一体的综合业务复用设备，由上行链路接入单元、主控与时钟单元、10 个无区分 I/O 槽位以及各类业务接入模块组成，用于军队应急通信、空管通信导航、石油与工程现场，把几十种窄带、宽带用户业务接入到同一台设备中，是 SDH 设备厂家与光端机厂家面向专网场景的典型产品展示。

设计思路是把现场容易取得的多种传输通道都变成同一套业务接入平台的上行手段。设备可选 IP 链路、E1 链路、裸光纤链路、SDH 链路或无线 4G 链路作为上行传输通道，配置多种链路时可在不同种类上行链路之间自动保护倒换，满足军队应急通信车方案与政府专网光纤通信方案对链路可靠性的要求。

核心参数速览：24路E1 · 4路以太网 · 10个I/O槽位 · 电源与主控板冗余 · 五类上行链路自动倒换 · 节点时钟接口（ECK）1个

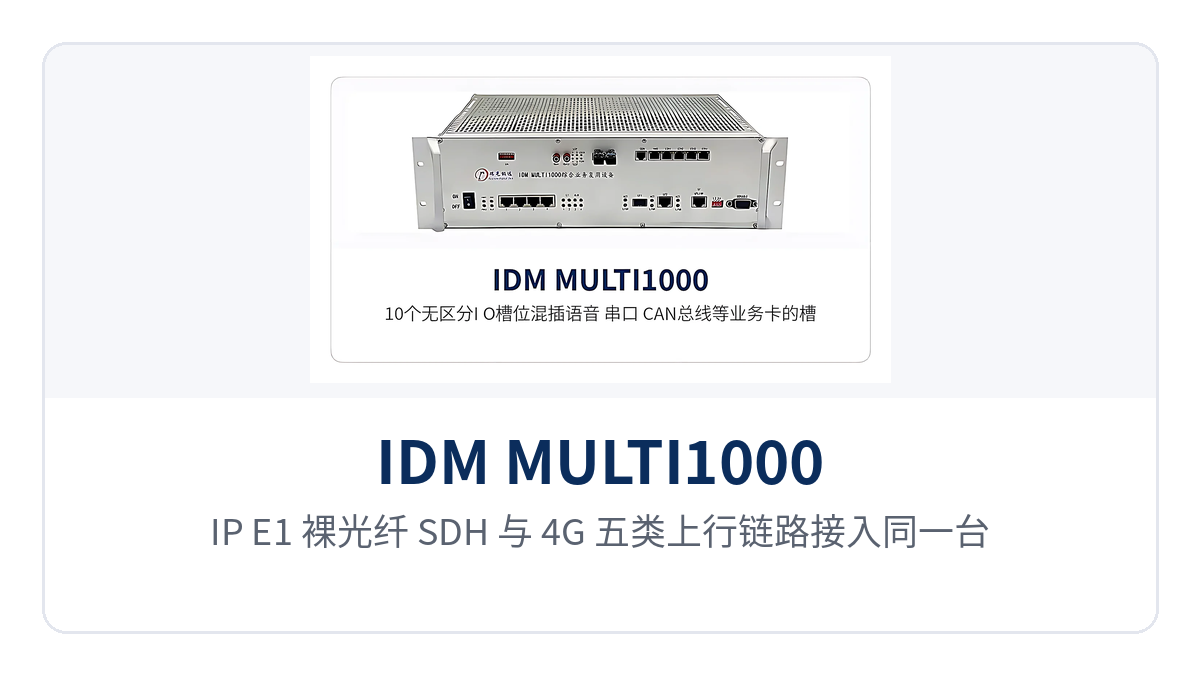

图1：IDM MULTI1000 综合业务复用设备整机正面外观与运行指示灯

多链路倒换综合业务复用设备是什么设备

多链路倒换综合业务复用设备是一台以多业务接入为核心、把多种传输技术互为备份的接入层设备：一侧面向现场的用户业务接口，另一侧把业务复用到 IP、E1、裸光纤、SDH 或 4G 通道中传输，上行链路配置两条以上且类型不同时，链路之间可以自动倒换。作为 SDH设备厂家 瑞光极远（Raytrans）旗下的接入产品，该设备常用于 产品展示 中的多业务接入场景。

模块化结构让业务接入与线路接入共用同一批槽位，站点按业务清单插装模块即可开通。业务种类或容量变化时，更换或添加相应模块就能适应新的需求，机箱与既有模块继续留用。

图2：设备后面板 E1 接口、以太网接口与节点时钟接口（ECK）布线区特写

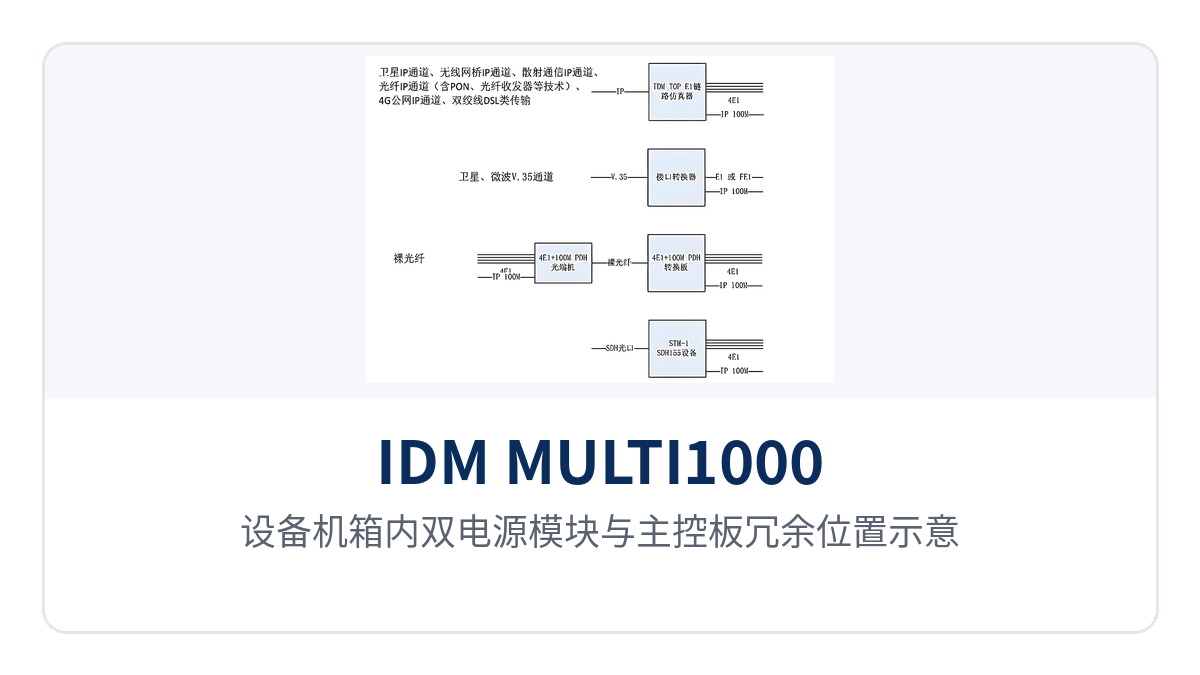

常见上行传输通道有哪几类

设备可对接的上行通道分为五类，各类通道的带宽条件与获取方式不同，现场可据此组合配置。

• IP 类传输：卫星 IP 通道、无线网桥 IP 通道、散射通信 IP 通道、光纤 IP 通道（含 PON、光纤收发器等技术）、4G 公网 IP 通道以及双绞线 DSL 类传输。

• E1 通道：通常由 PDH 光端机、微波设备、DSL 设备提供，也可以租用运营商的其他 E1 通道。

• V.35 宽带通道：通常由卫星、微波通道提供，带宽不足一个 E1 的宽度。

• SDH 通道：通常是光口或电口的，常用带宽 155.52Mbit/s，也就是 STM-1 接口，各家 SDH设备 的业务可以互通。

• 裸光纤通道：通常使用 4E1 加线速 100M 以太网的 PDH 光端机传输业务。

军队等场景为什么先把 IP 通道仿真成 E1

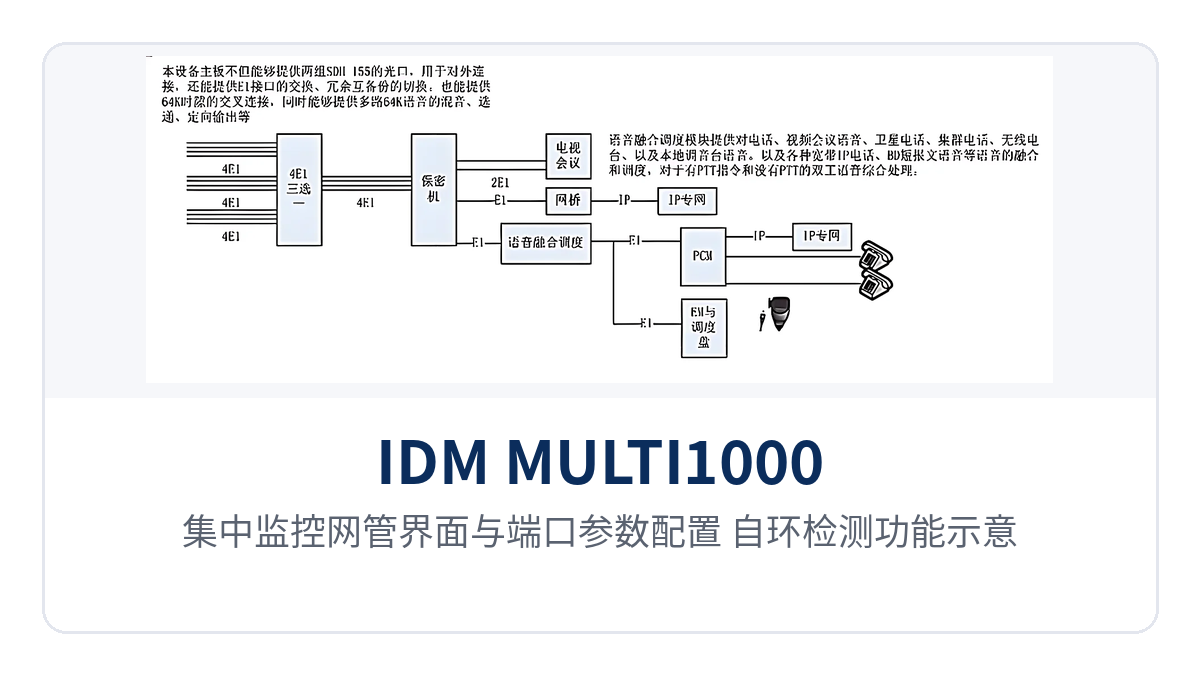

军队等场所需要在 E1 传输通道上加装保密机，常见做法是先把 IP 通道通过 TDM over IP 设备在 IP 网上仿真出 E1 通道，再接入综合业务复用设备。这一思路也体现在 瑞光极远 的 军队应急通信车方案 中。

IDM TOP 系列 IP 线路仿真设备具有时钟精度高的特点，并具有当带宽不足于仿真一个 E1 通道时提供分帧 E1 稳定输出的能力，让 IP 上行链路也能满足加装保密机的接入要求。

五类上行链路异构自动倒换怎么实现

异构自动倒换只看链路能否正常传送业务，不要求备用链路与主用链路制式相同。设备实现 IP/E1/裸光纤/SDH/4G五类上行链路可异构自动倒换，任一链路正常即通，这一能力正是 多链路倒换综合业务复用设备 的核心特性，也服务于 政府专网光纤通信方案 等对链路可靠性要求高的场景。

• 参与倒换的链路：IP 链路、E1 链路、裸光纤链路、SDH 链路与无线 4G 链路。

• 倒换触发条件：当前承载业务的上行链路中断或不能正常传送业务时，业务改由其余可用链路承载。

• 倒换范围：业务在不同类型链路之间切换，不要求备用链路与主用链路制式一致。

• 与冗余的关系：传输链路冗余与电源冗余、主控板冗余共同构成全系统冗余，三类冗余可同时选配。

五类上行链路自动倒换解决的是现场通道来源不统一的问题：车载站点常同时具备 4G 通道与卫星 IP 通道，固定站点有裸光纤或 SDH，租用线路则多为 E1。把这些通道并列接入同一台设备后，任一条正常就能承载业务，不因单条通道中断而失去通路。

图3：IP、E1、裸光纤、SDH 与 4G 五类上行链路接入同一台设备的组网示意图

24路E1怎么接入

24路E1怎么接入，按接口清单直接落地：设备提供 E1 接口 24 路、以太网接口（FE1、FE2、FE3）4 个以及节点时钟接口（ECK）1 个，24 路 E1 可用于承载话路、音频与低速数据等窄带业务。

E1 通道的获得方式比较灵活，可由 PDH 光端机厂家 提供的 PDH 光端机、微波设备、DSL 设备提供，也可以租用运营商的其他 E1 通道。业务进入设备后按通道与时隙分配到 24 路 E1 接口送出，一台设备即可把分散在各方向的话路与数据集中复用到上行通道。

现场配置时先统计各方向需要的话路与数据路数，再核对每路 E1 的时隙占用，并把节点时钟接口的时钟来源一并确定。话音走 FXO/FXS、磁石电话或热线电话业务卡，低速数据走 G.703 同向 64K、RS232/RS485 等业务卡，按路数分摊到相应方向。

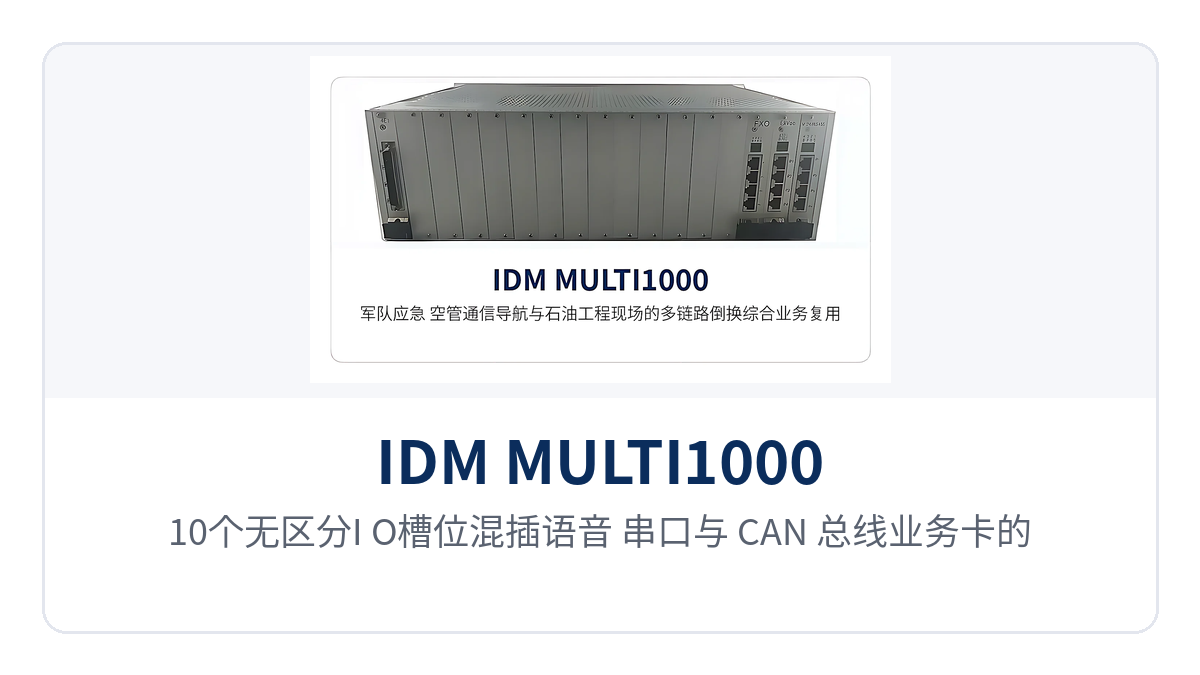

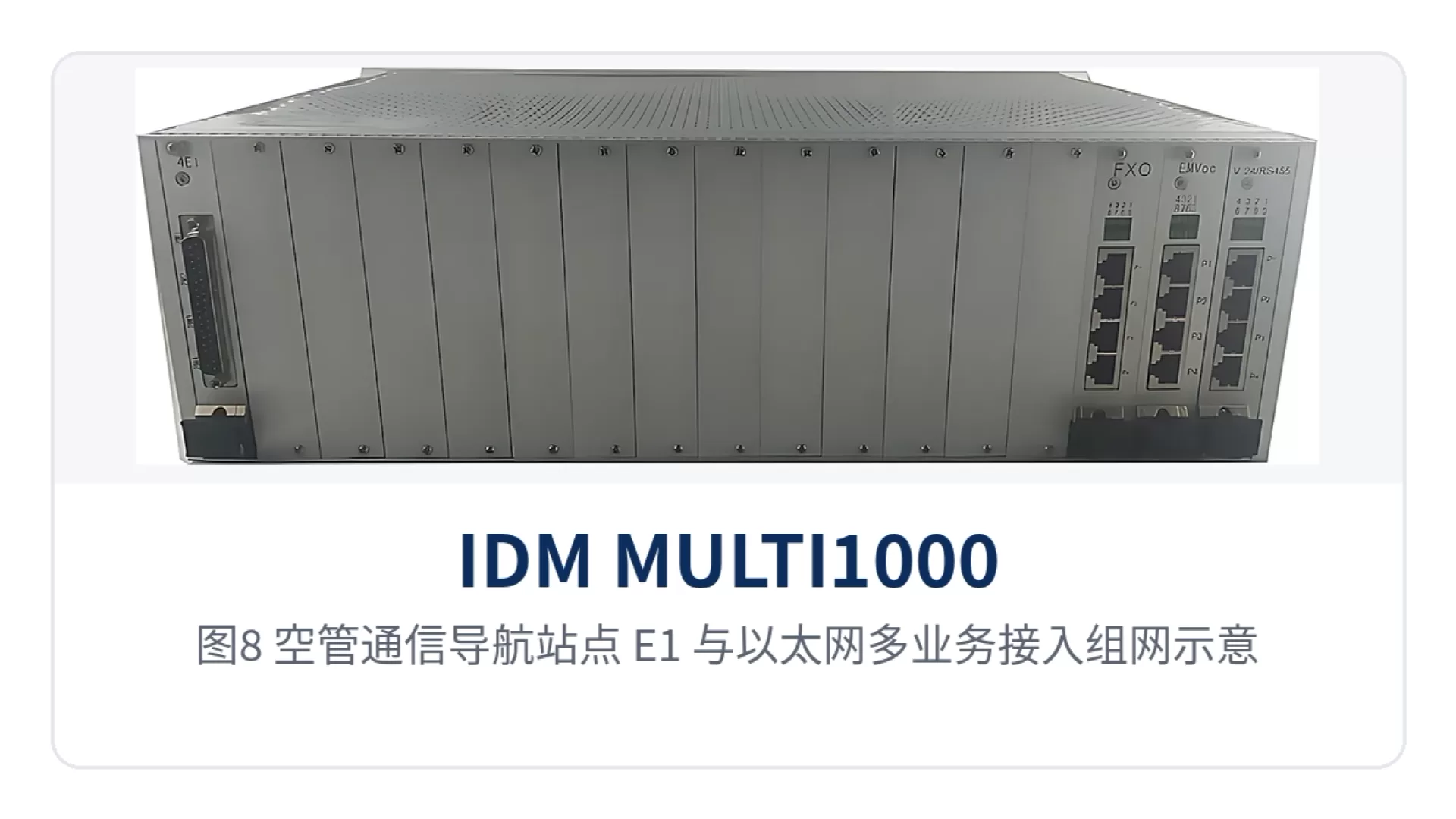

10个I/O槽位能插哪些业务卡

10个I/O槽位能插哪些业务卡，答案是这个槽位不区分业务和线路，同一批槽位既可以插用户业务模块，也可以插线路模块。10槽位混插支持几十种窄带、宽带业务，业务清单变化时更换或添加相应模块即可，方便 产品展示 时按需组合。

• 语音类：FXO/FXS、2线/4线音频（E&M）、磁石电话、热线电话等话路业务。

• 数据类：异步/同步 RS232、异步同步 RS422、RS485、V.21、V.22、V.24、V.34、V.35、G.703 同向 64K。

• 接口与总线类：10/100BASE-T 以太网、开关量、CAN 总线。

现场配卡时先按站点业务清单统计各类接口的路数，再核对 10 个 I/O 槽位的占用情况，为后续扩容预留槽位。同一个机箱既能拼出以话音为主的配置，也能拼出以串口、开关量与以太网为主的配置，站点之间备件通用。

图4：10个无区分I/O槽位混插语音、串口与 CAN 总线业务卡的槽位布局特写

全系统三重冗余包括哪些部分

IDM MULTI1000 可选全系统冗余（电源/主控板/传输链路），单链路故障业务不中断，三类冗余分别对应供电、控制与传输三个环节。瑞光极远（Raytrans）在 政府专网光纤通信方案 与 军队应急通信车方案 中均可按需选配该冗余配置。

• 电源冗余：供电模块按冗余方式配置，一路电源异常时由另一路继续供电。

• 主控板冗余：主控板按冗余方式配置，主控单元出现异常时业务由备用主控接续。

• 传输链路冗余：上行链路可同时配置多条，链路之间自动保护倒换。

电源、主控板、传输链路三类冗余可同时选配，单点故障业务不中断。对无人值守的工程现场与应急现场而言，这类设计是减少上站处理、缩短故障恢复时间的主要手段。

图5：设备机箱内双电源模块与主控板冗余位置示意

网管与在线自检怎么用

可选网管功能自动加载全网配置信息，可配置各端口参数，并支持自环检测；值班人员在中心侧核对各站点端口状态与信道状况，不必逐个站点上站查配置。

设备支持插入自检测试信号，检验信道传输状况，协助设备开通与日常维护。安装维护环节还支持通过大延时卫星链路传输，可选择 E1、V.35 或者以太网等卫星链路，卫星通道时延偏大也能正常承载业务。

图6：集中监控网管界面与端口参数配置、自环检测功能示意

核心功能与性能参数

IDM MULTI1000 把多种传输链路接入、多业务复用与集中监控集中在同一机箱内，各功能项与作用见下表。

功能项	功能说明
五种上行链路	可选 IP 链路、E1 链路、裸光纤链路、SDH 链路或无线 4G 链路作为上行传输通道
异构自动倒换	配置多种链路上行时，不同种类上行链路之间自动保护倒换，任一链路正常即可保证业务信号传输
全系统冗余	可选电源冗余、主控板冗余与传输链路冗余，三类冗余可同时配置
多业务接入	可选 FXO/FXS、2线/4线音频（E&M）、异步/同步 RS232、异步同步 RS422、RS485、10/100BASE-T、V.21、V.22、V.24、V.34、开关量、CAN 总线、磁石电话、热线电话、V.35、G.703 同向 64K 等业务
槽位扩展	模块化设计，10 个 I/O 槽位无区分业务和线路，满足当前应用与后续扩展需求
集中监控	可选网管功能，自动加载全网配置信息，可配置各端口参数，支持自环检测
卫星链路适应	支持通过大延时卫星链路传输，可选择 E1、V.35 或者以太网等卫星链路
在线自检	可插入自检测试信号，检验信道传输状况，协助设备开通与维护
接口配置	以太网接口（FE1、FE2、FE3）4 个，节点时钟接口（ECK）1 个，E1 接口 24 路

接口与能力参数见下表，参数以产品资料为准，具体配置按项目业务清单确定。

项目	参数/指标	说明/适用条件
上行传输链路	IP、E1、裸光纤、SDH、无线 4G 五类	按现场可获得的通道选配，可单独使用也可组合使用
链路倒换	不同种类上行链路自动保护倒换	配置两种以上链路上行时生效，任一链路正常即可传输业务
冗余配置	电源冗余、主控板冗余、传输链路冗余	可选配置，按项目可靠性要求确定
E1 接口	24 路	承载话路、音频与低速数据等窄带业务
以太网接口	4 个（FE1、FE2、FE3）	用于 10/100BASE-T 业务接入
节点时钟接口	1 个（ECK）	用于节点时钟对接
I/O 槽位	10 个，无区分业务和线路	模块化插卡，支持几十种窄带、宽带业务
业务类型	FXO/FXS、2线/4线音频（E&M）、RS232、RS422、RS485、10/100BASE-T、V.21、V.22、V.24、V.34、开关量、CAN 总线、磁石电话、热线电话、V.35、G.703 同向 64K	按站点业务清单选配模块
IP 链路仿真	可将 IP 通道仿真为 E1 通道后接入	适配需在 E1 通道加装保密机的场所
卫星链路	支持大延时卫星链路传输	可选 E1、V.35 或者以太网等卫星链路
集中监控	可选网管功能	自动加载全网配置信息，端口参数可配置，支持自环检测

三类差异化能力与现场价值对应关系见下表。

卖点	对现场的价值
五链路异构倒换：IP、E1、裸光纤、SDH、4G 可异构自动倒换	任一链路正常即通，倒换不要求备用链路与主用链路制式相同，通道来源不统一也能组网
三重冗余：电源、主控板、传输链路	三类冗余可同时选配，单点故障业务不中断，减少无人值守站点的上站处理
10槽位混插：10 个无区分 I/O 槽位	10个无区分I/O槽位混插几十种窄带宽带业务卡，扩容不换机箱，站点之间备件通用
24路E1：单机 24 路 E1 加 4 个以太网接口	一台设备同时承载话路、音频与低速数据，中枢站点不必为每类业务单独配机

典型应用场景

IDM MULTI1000 面向通道类型混杂、业务种类多的现场，五链路异构倒换与全系统三重冗余是它在这些场景中承担接入层传输的基础。以下三个行业取向上，设备配置的差异主要在接入哪几类上行链路与插哪几种业务卡。

军队应急通信现场怎么组网

军队应急通信的上行通道常随任务变化：营地内可能有裸光纤，车载状态要靠无线 4G，偏远区域要借卫星 IP 通道。IDM MULTI1000 把这几类通道同时接入，配置多种链路上行后自动倒换，任一条正常即可继续传输指挥话音与关键数据。

需要在 E1 通道上加装保密机时，可先用 TDM over IP 设备把 IP 通道仿真成 E1 再接入；电源冗余与主控板冗余则为临时指挥点提供供电与主控层面的备份。军队应急通信车方案中，SDH 链路、4G 与卫星通道可以同时在线，现场按需增减业务卡即可完成多业务快速开通。

图7：军队应急通信车多链路接入组网示意

空管通信导航站点怎么配

空管通信导航站点的业务以话音与低速数据为主，接口种类多、通道归属不一。IDM MULTI1000 用 24路E1 加 4 个以太网接口承载这类多业务，一台设备完成话路、音频与数据的接入与复用；E1 通道可由 PDH 光端机、微波设备提供，也可租用运营商的 E1 通道。

地空通话与导航数据对通道连续性要求高，五链路异构倒换让站点在既有通道之外多留一条可用通道。可选网管功能自动加载全网配置信息，并支持对各端口参数进行配置与自环检测，便于值班人员在中心侧掌握各站点信道状态。

图8：空管通信导航站点 E1 与以太网多业务接入组网示意

石油与工程现场无人值守站点怎么用

石油与工程现场的站点往往分散在野外，供电与通道条件都不稳定。IDM MULTI1000 支持通过大延时卫星链路传输，可选择 E1、V.35 或者以太网等卫星链路，卫星作为上行通道时延偏大也能承载业务。

IP、E1、裸光纤、SDH 与 4G 五类通道可按现场条件组合，任一链路正常即通。10个无区分I/O槽位混插几十种窄带宽带业务卡，同一批设备能适应不同站点的业务清单，扩容时更换或添加模块即可，不必更换机箱。

图9：石油与工程现场无人值守站点卫星与光纤混合组网示意
