IDM MTP-155智能多业务光传输设备采用模块化的功能设计，包括SDH光传输单元、E1链路接口控制单元、EOS单元、PCM单元、SNMP单元、保护倒换单元，采用防震、防水、电磁兼容机箱设计，提供的业务接口适合部队野战使用，设备可提供4路10/100M以太网、16路E1、16路二线和4路四线语音、1路V.35、2路V.24、1路E1链路和1路V.35通道的标准配置之外，还具有4个扩展槽位，可插入各种业务板卡。
1. 概述
IDM MTP-155智能多业务光传输设备是北京瑞光极远采用国际先进的集成电路、可编程逻辑电路和高速微处理器研制而成，将E1信号、音频信号、电话/磁石信号以及线速100M以太网信号复用在STM-1(155Mbit/s)的光纤和E1通道中传输，支持STM-1光线和E1链路的传输通道智能互备功能。
IDM MTP-155智能多业务光传输设备采用模块化的功能设计，包括SDH光传输单元、E1链路接口控制单元、EOS单元、PCM单元、SNMP单元、保护倒换单元，采用防震、防水、电磁兼容机箱设计，提供的业务接口适合部队野战使用，设备可提供4路10/100M以太网、16路E1、16路二线和4路四线语音、1路V.35、2路V.24、1路E1链路和1路V.35通道的标准配置之外，还具有4个扩展槽位，可插入各种业务板卡。

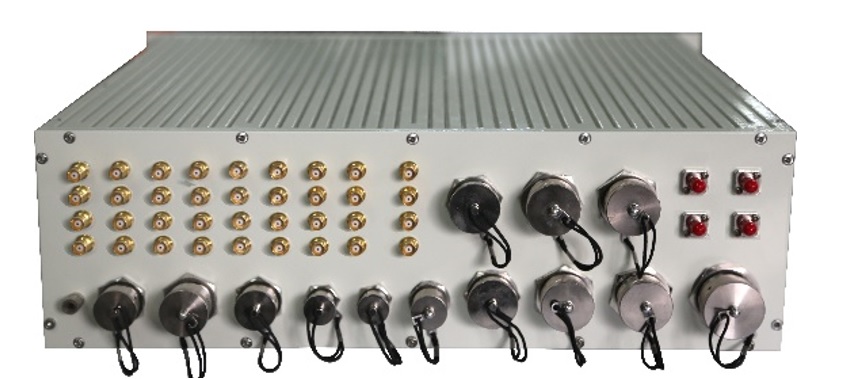

IDM MTP-155智能多业务光传输设备
2. 功能特点
采用标准的19英寸3U机箱结构设计；
系统采用模块化设计，业务接入插槽具有通用性，可以根据用户配置要求，接入各种所需业务；
支持E1链路和SDH光链路之间的智能互备功能；
支持本地电话交换功能，支持1~2路E1数字中继接口(支持No.7、PRI和No.1信令)；
支持SNMP网管协议，支持远端设备的业务配置；支持北向接口，提供告警信息的上传；
支持电源的双热备份；支持光口的可更换性；
支持STM1光接口、E1业务、FXS/FXO业务、磁石业务、V.24业务、V.35业务和以太网业务；
提供了E1链路接口；
提供五合一2线音频卡：每张盘提供16路2线音频，每路2线音频可以配置成FXO/FXS/热线/磁石/2100磁石模式；
所有接口均可选用航空插头型式；
设备可具备良好的防水、防潮设计。
3. 主要战术技术指标
光纤线路接口
数量：2个 速率： 155Mbit/s 特性：符合ITU-T G.957标准。E1链路接口
数量：1个 速率：2.048Mbps 特性：符合ITU-T G.703标准。业务接口：
E1电路接口
u 数量：16个（75W，非平衡） 速率：2.048Mbps 特性：符合ITU-T G.703标准。
以太网接口
u 数量：4个 速率：10M/100M自适应 特性：符合IEEE802.3标准。
V.35接口
u 数量：1个 速率：N×64Kbit/s（n≤30） 特性：符合ITU-T V. 35标准。
RS232接口
u 数量：2个 速率：≤19.2Kbit/s 特性：符合EIA RS232标准。
二/四线话音接口
u 数量：20路（4路四线，16路二线） 速率：64Kbit/s 模式：热线、磁石、用户、中继。
勤务话接口：1个；
同步时钟接口：1对，外部输入时钟接口1个，输出同步时钟接口1个。
管理接口
接口特性：符合IEEE 802.3的有关规定；
接口通信协议：SNMP。网管系统提供北向接口，具备接入光纤通信传送网管理系统的能力；
光缆链路2M业务倒换到E1链路时间：≤50ms（采用热备份方式），≤15s（采用拨号方式建立E1链路），≤50s（采用综合网管方式建立E1链路）；
误码特性：光纤链路符合ITU-T G.826的有关规定；
设备供电方式：交、直流供电方式；
设备尺寸：高度≤3U，可安装于19英寸标准机柜中。
4. 技术规格
4.1 光接口技术参数
接口类型 ： | SFP(可热插拔) | 光纤模式 ： | 单模(可选多模) |
速率 ： | 155Mbit/s | 波长 ： | 1310nm或1550nm |
发光功率 ： | -15~-8dBm | 接收灵敏度 ： | 优于-32dBm |
传输距离 ： | 40Km，可选装远距离光模块实现更远距离的光纤传输。 | ||
4.2 E1接口技术参数
码型 ： | HDB3 | 码速率 ： | 2048Kbps±50ppm |
阻抗 ： | 70Ω（非平衡） | 帧结构 ： | PCM31/30 |
信令 ： | 随路信令 | 抖动特性 ： | 符合ITU-T G.823 |
标准协议 ： | 支持ITU-T G.703/G.704 | 帧模式 ： | 成帧/非成帧可设，时隙可配 |
4.3 以太网接口技术参数
接口类型 ： | RJ45 | 接口速率 ： | 10M/100M可选 |
标准协议 ： | 支持IEEE802.3标准 | 工作方式 ： | 半/全双工 |
4.4 自动电话接口技术参数
Ø FXS****接口性能指标
频 带 ： | 300~3400 Hz | 阻 抗 ： | (200Ω+560Ω//104) |
环路电阻 ： | ＜2KΩ | 收信电平 ： | -3.5dBr |
发信电平 ： | 0 dBr | 空闲话路噪声 ： | <-65 dBmop |
串 音 ： | ≤-65 dBmop |
|
|
Ø FXO****接口性能指标
频 带 ： | 300~3400 Hz | 阻 抗 ： | (200Ω+680Ω//104) |
发信电平 ： | 0 dBr | 收信电平 ： | -3.5dBr |
串 音 ： | ≤-65 dBmop | 空闲话路噪声 ： | <-65 dBmop |
4.5 磁石电话/2100Hz磁石电话接口指标
频 带 ： | 300~3400 Hz | 阻 抗 ： | 600Ω |
发信电平 ： | 0 dBr | 收信电平 ： | -3.5dBr |
串 音 ： | ≤-65 dBmop | 空闲话路噪声 ： | <-65 dBmop |
4.6 热线电话接口指标
频 带 ： | 300~3400 Hz | 阻 抗 ： | 600Ω |
环路电阻 ： | ＜2KΩ | 收信电平 ： | -3.5dBr |
发信电平 ： | 0 dBr | 空闲话路噪声 ： | <-65 dBmop |
串 音 ： | ≤-65 dBmop |
|
|
4.7 RS232/RS485接口指标
异步速率 ： | <=19.2K自适应 | 同步速率 ： | 64K |
接口 ： | 满足ITU-T RS232 和ITU-RS485 接口标准 | ||
4.8 V35接口指标
速率 ： | N*64K N<=32 | 模式 ： | 支持DCE和DTE模式 |
接口 ： | 满足ITU-T V35接口标准 | ||
5. 环境指标
5.1 工作/储存环境
温度(℃)：-25℃～55℃
储存温度：-40℃～75℃
相对湿度(％)：≤95％，无凝结
5.2 工作电源要求
设备采用AC 220V交流和DC -48V/DC 24V直流电源输入。
交流电压：187V253V-58V /DC -19V~-28V
直流电压：DC -38V

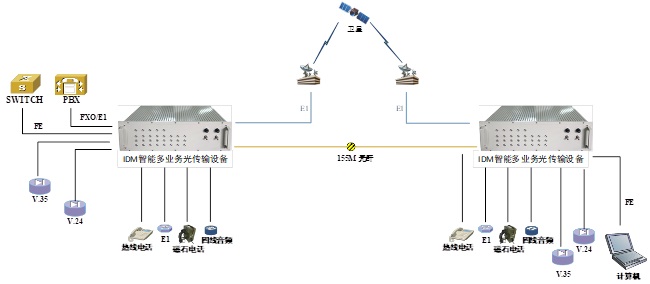

6. 应用示例
应用方案中，局/远端分别配置一台IDM智能多业务光传输设备，传输线路采用155M(STM-1)和E1链路互备份传输通道，局端可通过FXO模拟中继或者E1数字中继接入到电话交换网中，通过百兆以太网接口接入到IP网络中，同时提供V.35、V.24、热线电话、普通电话、E1以及四线音频业务的接入。
远端设备可部署在基地或者安装到通信车上，提供V.35、V.24、热线电话、普通电话、E1、四线音频业务和以太网业务的接入。
在光纤传输通道状态良好的情况下，所有的业务都通过155M光纤进行传输，其中以太网业务带宽以2M为带宽颗粒进行配置，能够提供N×2M的高带宽以太网业务传输；当光纤出现故障时，设备自动切换到E1链路通道上，实现在E1通道上的指定64K及N×64K业务的传输，其中以太网业务带宽以64K为带宽颗粒进行配置，能够提供N×64K的低带宽以太网业务传输。当光纤通道故障恢复之后，设备自动切换所有业务到光纤上传输。
