IDM MTP -155智能多业务光传输设备

IDM MTP-155智能多业务光传输设备是北京瑞光极远数码科技有限公司（Raytrans）研制的155M野战多业务光传输设备，用于把E1信号、音频信号、电话与磁石信号以及线速100M以太网信号，复用在STM-1（155Mbit/s）光纤通道和E1链路通道中统一传输，是一款面向野战与专网场景的SDH设备。

设备按19英寸3U模块化机箱设计，由SDH光传输单元、E1链路接口控制单元、EOS单元、PCM单元、SNMP单元与保护倒换单元组成，业务接口适合部队野战与专网站点使用，可作为SDH设备厂家的典型产品展示。

先给结论：IDM MTP-155 单机集成16路E1、4路百兆以太网与20路二四线语音，野战一机承载多业务，站点不必为每类业务各配一对光端机；机箱预留的4扩展槽位可按需插板，业务扩容时不必整机更换。该设备作为光传输设备，可灵活应用于军队应急通信车方案与政府专网光纤通信方案。

传输侧由2个155M SFP光口与1个E1链路接口组成，光缆正常时全部业务走光纤，光纤故障时保护倒换单元自动把2M业务切换到E1链路。SFP光口40Km传输、接收灵敏度优于-32dBm，长距离弱光链路仍有接收余量。整机融合SDH与MSTP技术特性，由瑞光极远（Raytrans）作为光端机厂家推出，适合作为野战多业务光传输设备使用。

核心参数速览：155M STM-1 SFP光口 · 16路E1 · 4路百兆以太网 · 20路二四线语音 · 40Km光传输 · 4扩展槽位

155M野战多业务光传输设备能承载哪些业务

整机能力可分为光传输、窄带E1、话音交换、以太网与数据接入、集中管理五组，下表按功能项逐条列出作用与对应接口，便于拿着现场业务清单核对，确认没有漏项再定插板与光模块配置。作为一款面向野战与应急场景的SDH设备，其产品展示覆盖了从光传输到多业务接入的完整能力。

功能项	功能说明
SDH光传输	STM-1 155Mbit/s，2个SFP光口可热插拔，符合ITU-T G.957，单模标准传输40Km
E1业务接入	16路E1电路接口，2048Kbps、HDB3码型，支持ITU-T G.703/G.704，成帧与非成帧可设、时隙可配
百兆以太网	4路RJ45电口，10M/100M可选，符合IEEE802.3标准，半/全双工
话音接入	20路二线与四线话音（16路二线、4路四线），64Kbit/s，支持热线、磁石、用户、中继模式
低速数据	1路V.35（N×64K，N≤32，支持DCE与DTE）与2路RS232/RS485（异步≤19.2K自适应，同步64K）
光路与E1智能互备	支持E1链路与SDH光链路之间的智能互备，光缆故障自动倒换到E1链路，恢复后自动回切
本地电话交换	支持本地电话交换功能，提供1~2路E1数字中继接口，支持No.7、PRI与No.1信令
SNMP网管	支持SNMP协议与远端业务配置，提供北向接口上传告警，可接入上级传送网管理系统
电源与扩展	电源双热备份，光口可更换；4个扩展槽位可插各类业务板卡，五合一2线音频卡单盘16路

机箱为标准19英寸3U结构，业务接入插槽具有通用性，可根据用户配置要求接入所需业务。所有接口均可选用航空插头型式，配合防震、防水、电磁兼容机箱设计与防潮处理，适合野战快速架设与频繁转场。该型野战多业务光传输设备可作为军队应急通信车方案中的核心传输节点，也适用于政府专网光纤通信方案的接入层部署。

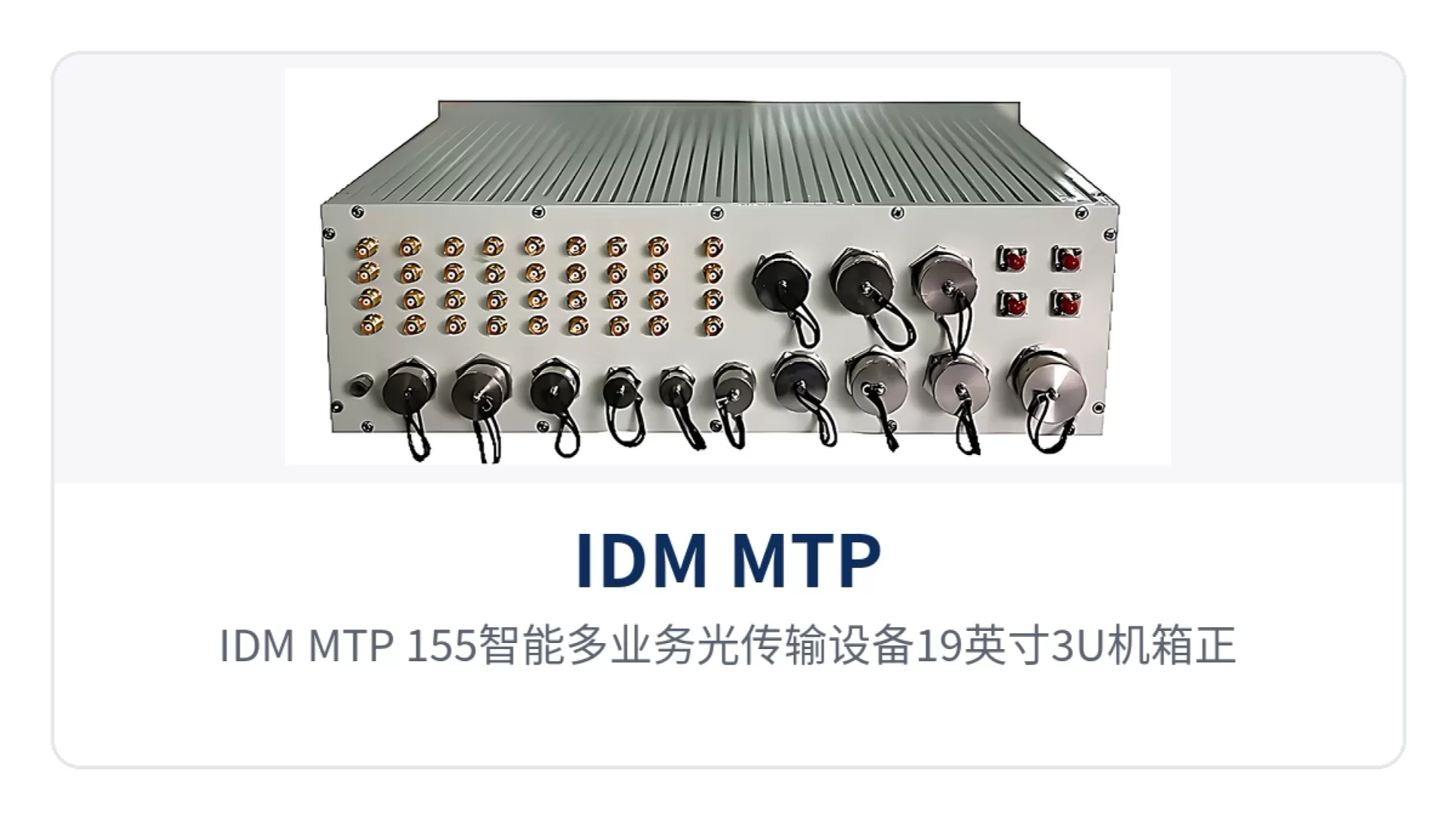

图1：IDM MTP-155智能多业务光传输设备19英寸3U机箱正面面板与业务接口布局

核心参数：光口、E1、以太网与语音逐项对照

下表参数按接口类型分组给出，数值取自产品资料，选型与投标时可原样引用。未单独标注测试条件的指标按常温常湿机房环境理解，野外或车载部署时按现场温湿度与供电条件复核后再定配置。

光接口：SFP可插拔与40Km长距传输

光接口是全机业务的对外出口，16路E1、4路百兆以太网与话音业务都复用在155M光通道上，接收灵敏度决定了长距与弱光链路的可用余量。接收灵敏度优于-32dBm，意味着光缆衰减偏大、光功率下降时仍能维持接收，减少因光路老化引起的业务抖动。

项目	参数/指标	说明/适用条件
接口类型	SFP（可热插拔）	按距离与波长选配光模块，支持光口可更换
光纤模式	单模（可选多模）	单模用于站间长距，多模用于机房内短距
速率	155Mbit/s	STM-1，符合ITU-T G.957
波长	1310nm或1550nm	收发两端成对使用
发光功率	-15~-8dBm	产品资料给定范围
接收灵敏度	优于-32dBm	长距与弱光链路仍有接收余量
传输距离	40Km	可选装远距离光模块实现更远传输
光口数量	2个	与E1链路配合构成光路互备

E1接口：G.703标准与PCM31/30帧结构

E1侧按2048Kbps码速率、HDB3码型工作，成帧与非成帧可设、时隙可配，对接既有PCM设备与调度交换机时不用改动对端时隙规划。16路E1电路接口用于业务接入，1路E1链路接口专门作为光纤链路的备用通道。

项目	参数/指标	说明/适用条件
E1电路接口	16路	承载调度电话、远动与保护信号等2M业务
E1链路接口	1路，2.048Mbps	作为光纤链路的备用传输通道
码速率	2048Kbps±50ppm	标准E1速率
码型	HDB3	与既有PCM设备、交换机一致
阻抗	70Ω（非平衡）	同轴接口，按现场线缆配置
帧结构	PCM31/30	兼容30话路与31时隙两种帧结构
信令与抖动	随路信令，符合ITU-T G.823	与既有传输设备对接时保持稳定
标准协议	ITU-T G.703/G.704	成帧与非成帧可设，时隙可配

以太网、V.35与V.24数据接口

以太网侧提供4路RJ45电口，10M/100M可选、半全双工，符合IEEE802.3标准，可接入IP电话、视频与生产数据。数据侧提供1路V.35与2路RS232/RS485，V.35速率N×64K（N≤32）并支持DCE与DTE模式，适合承载专网内的低速同步数据。

接口	数量	参数/指标
以太网	4路	RJ45，10M/100M可选，符合IEEE802.3，半/全双工
V.35	1路	N×64K，N≤32，支持DCE与DTE模式，符合ITU-T V.35
RS232/RS485	2路	异步≤19.2K自适应，同步64K，满足ITU-T RS232与RS485
勤务话	1路	现场勤务联络使用
同步时钟	1对	外部输入时钟1个、输出同步时钟1个
管理接口	1个	符合IEEE802.3，通信协议SNMP

话音接口、供电与环境条件

话音侧共20路，其中16路二线、4路四线，速率64Kbit/s，可工作在热线、磁石、用户、中继模式。五合一2线音频卡单盘提供16路二线音频，每路可独立配置成FXO、FXS、热线、磁石或2100Hz磁石，同一张盘即可适应用户话机、中继线与磁石话机等多种接入对象。

项目	参数/指标	说明/适用条件
二线话音	16路	64Kbit/s，可配FXO、FXS、热线、磁石、2100Hz磁石
四线话音	4路	64Kbit/s，600Ω，发信电平0dBr、收信电平-3.5dBr
频带	300~3400Hz	标准话音频带
串音与空闲噪声	≤-65dBmop、<-65dBmop	衡量话路串扰与静噪水平
供电方式	AC220V（187253V）、DC-48V（-38-58V）、DC24V（-19~-28V）	交直流供电，电源双热备份
工作温度	-25℃~55℃	储存温度-40℃~75℃
相对湿度	≤95%，无凝结	配合防水防潮与防震设计
机箱高度	≤3U	19英寸标准机柜安装

作为专业SDH设备厂家，瑞光极远（Raytrans）提供的该款SDH设备与光传输设备、光端机厂家产品线形成互补，可满足MSTP组网及多业务接入需求。

光路与E1链路智能互备怎么工作

知识块：光路与E1链路智能互备，是指SDH设备同时保持STM-1光纤主通道与E1备用通道，由保护倒换单元监视链路状态，光缆中断时把2M业务自动切换到E1链路、恢复后自动回切。倒换时间取决于备用通道的建立方式，热备份方式≤50ms，拨号方式≤15s，综合网管方式≤50s。

光纤通道状态良好时，全部业务经155M光纤传输，以太网业务以2M为带宽颗粒配置，可提供N×2M带宽容量的以太网通道。光纤出现故障后，业务转到E1链路通道，按指定64K及N×64K传输，以太网业务改为以64K为颗粒配置，带宽随备用通道收敛。

备用通道建立方式	2M业务倒换到E1链路时间	适用条件
热备份方式	≤50ms	E1链路预先建立并保持，倒换由设备内部完成
拨号方式	≤15s	E1链路需要拨号临时建立
综合网管方式	≤50s	E1链路经综合网管建立

误码特性方面，光纤链路符合ITU-T G.826的有关规定，可用于评估通道传输质量。倒换状态与链路告警可通过SNMP网管远程查看，值守人员在中心侧就能判断是否需要派员上站处理，不必逐站巡查。

4扩展槽位怎么解决专网业务扩容

4扩展槽位解决的是业务增长与配置变更的问题：标准配置之外的业务不必另加一台SDH设备，插板即可扩展，机框、供电与网管沿用原有的一套。对按阶段建设的专网项目，前期按当前业务量配置，后期按需补板，投资与机柜空间都跟着业务走。

• 话音扩容：五合一2线音频卡按盘配置，单盘16路二线音频，每路可独立设为FXO、FXS、热线、磁石或2100Hz磁石；
• 数据扩展：扩展槽位可插入各类业务板卡，业务接入插槽具有通用性，V.35与V.24低速数据按现场设备接口选板；
• 接口形式：所有接口均可选用航空插头型式，车载与野外频繁插拔的场合优先选配；
• 网管与时钟：SNMP网管与同步时钟接口随机框统一提供，扩板后不必另建管理通道。

扩容时要核对的是槽位数量与整机供电余量，插板前按现场业务清单确认每块板卡占用的槽位与接口类型。4个扩展槽位按需插板，专网业务扩容不必整机更换，全周期成本由设备与板卡两部分分摊，而不是每次扩容都换一台整机。

典型应用场景

下列三类场景的共同点是站点分散、业务种类多而单点带宽不大，现场往往缺少专职值守人员。IDM MTP-155 按局端与远端成对配置，传输线路由155M光纤与E1链路构成互备份通道，话音、E1与以太网业务在同一对设备之间完成汇聚，是瑞光极远（Raytrans）面向专网与野战场景的典型产品展示。

部队野战通信：通信车与野外基地成对部署

野战通信的典型做法是局端设在指挥所、远端装在通信车或野外基地，两端各配一台设备，构成一套完整的军队应急通信车方案。局端可通过FXO模拟中继或E1数字中继接入电话交换网，支持No.7、PRI与No.1信令，同时通过百兆以太网接口接入IP网络，V.35、V.24、热线电话、普通电话、E1与四线音频业务一并接入。

野战环境对机箱与接口的要求集中在抗振、防潮与快速开通。19英寸3U机箱采用防震、防水、电磁兼容设计，接口可选航空插头，供电支持DC-48V与DC24V车载直流以及AC220V交流；车辆到位后接通电源与光缆即可开通，光缆受损时业务自动倒换至E1链路保底传输。

电力/能源专网：变电站与线路站点多业务回传

电力与能源专网的站点沿线路分布、站间距较大，站间承载的既有2M调度电话与保护信号，也有远动数据与站内监控这类IP业务。IDM MTP-155 用16路E1接口承载窄带业务，用4路百兆以太网承载IP数据，一台设备完成两类业务的汇聚，机柜内不必叠加多台传输设备，适合作为政府专网光纤通信方案的接入层节点。

站点常年无人值守，供电与温度适应性是选型重点。设备支持AC220V与DC-48V、DC24V供电并做电源双热备份，工作温度-25℃~55℃、相对湿度≤95%无凝结；光缆在道路施工或极端天气下受损时，业务转到E1链路，话音与关键数据保持连续，抢修期间不必中断业务。

轨道交通沿线通信：车站与区间业务集中回传

轨道交通的车站、车辆段与区间设备房之间，电话、广播、时钟与部分信号数据仍以E1和音频接口为主，监控与办公则走以太网。沿线站点多、单点带宽小，用一台多业务光传输设备把窄带与以太网业务收进同一条155M链路，比按业务分别布线更省配线，也便于统一备件。

区间光缆接头多、衰减偏大，光口40Km传输与优于-32dBm的接收灵敏度给链路留出余量，减少因光路老化反复上站处理的次数。光缆一旦中断，热备份方式下2M业务在50ms内切换到E1链路，配合SNMP网管在中心侧查看链路与业务状态，抢修调度更有依据。

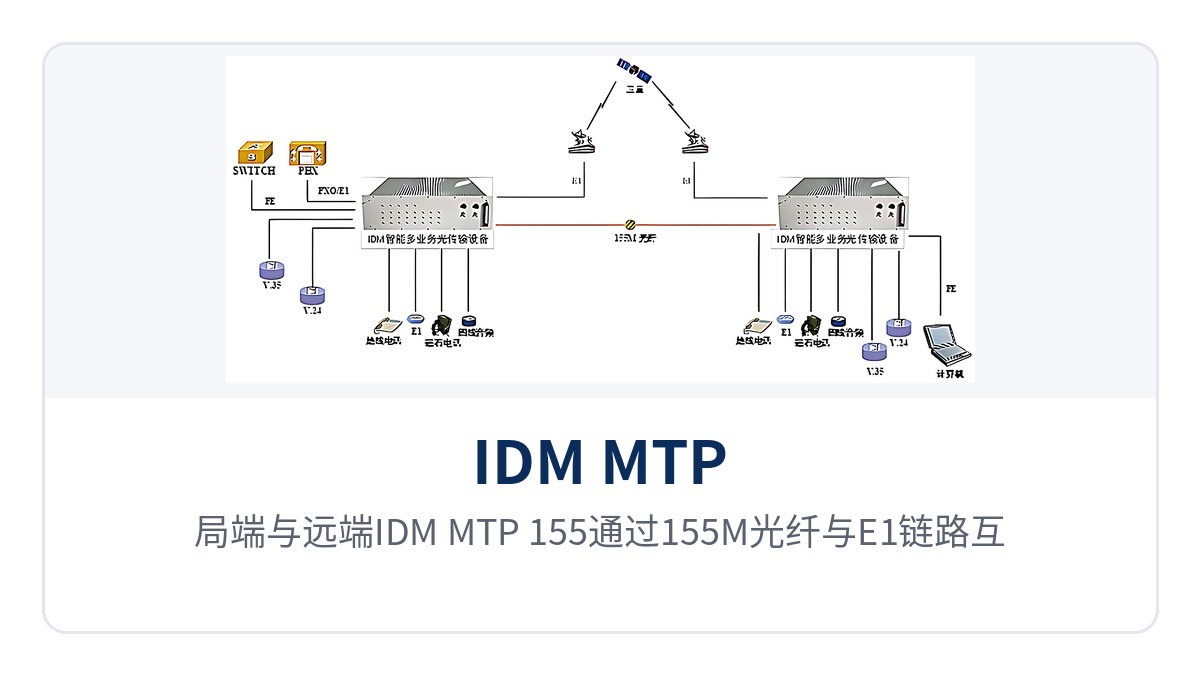

图2：局端与远端IDM MTP-155通过155M光纤与E1链路互备份的组网拓扑示意

选型与部署怎么核对

选型从现场条件出发，按光路、E1容量、以太网接口、话音路数与供电安装五项核对即可定下配置。五项逐一说明核对内容与常见做法，便于现场与商务同步确认，避免出现接口够用但光功率或供电不匹配的情况。

• 光模块与距离：按站间光缆长度与衰减选SFP模块，单模为主、可选多模，两端波长成对匹配，40Km以外的链路选装远距离光模块；
• E1容量：统计调度电话、远动与保护信号占用的通道数，按16路E1规划并留出备用通道；
• 以太网接口：按4路10/100M分配，IP电话、视频与生产数据分别接到不同接口，避免不同业务混接；
• 话音路数：统计二线与四线话路数量，16路二线、4路四线为标准配置，超出部分用扩展槽位补板；
• 供电与安装：核对站点是AC220V、DC-48V还是DC24V，是否需要电源双热备份，19英寸3U机箱按标准机柜安装。

部署时先按局端、远端成对配置，再确认E1备用通道的建立方式。要求断纤后业务快速恢复的场合，E1链路预先建立并保持、采用热备份方式，倒换时间不超过50ms；不具备专线条件的站点可用拨号或综合网管方式建立备用通道，倒换时间分别为15s与50s以内。

结语

对野战与专网站点来说，传输环节的价值在于一条光纤能不能把电话、数据与以太网一次带全。IDM MTP-155作为一款155M野战多业务光传输设备，用19英寸3U机箱把16路E1、4路百兆以太网与20路话音收进同一台设备，站点侧只需维护一个型号。作为专业的光传输设备与光端机厂家，瑞光极远（Raytrans）在SDH与MSTP产品线上持续为专网用户提供产品展示与方案支持，SDH设备厂家在选型阶段的配合程度，直接影响项目落地的效率。

SFP光口40Km传输、接收灵敏度优于-32dBm，光路与E1链路智能互备在光缆故障时把业务转到备用通道；4个扩展槽位按需插板，业务扩容不必整机更换。改造项目按现场业务清单核对E1容量、以太网接口、话音路数与供电制式，即可确定光模块与板卡配置。
