IDM MSTP8200综合业务传输设备

在电力能源、轨道交通和野外视频监控等工业专网里，IDM MSTP8200 2.5G光口工业环网传输设备用一路STM-16光口完成2.5G速率、40km无中继的干线传输，用VC12全交叉和160路64K时隙承载海量窄带专线，再用单盘8路二线音频一卡覆盖FXO/FXS/热线/磁石多种调度话音，是北京瑞光极远数码科技有限公司推出的以SDH和EOS技术为核心的接入型光电一体化传输设备。作为专业的SDH设备厂家，瑞光极远（Raytrans）长期专注于SDH设备与光传输设备的研发制造，为行业用户提供稳定可靠的产品展示与整体解决方案。

核心参数速览：2.5G光口·支路1+1通道保护·160路64K时隙·DC-48V/AC220V双备份电源（STM-16/STM-4/STM-1 SFP光接口·VC12交叉6174×6174·单盘8路二线音频一卡多配）

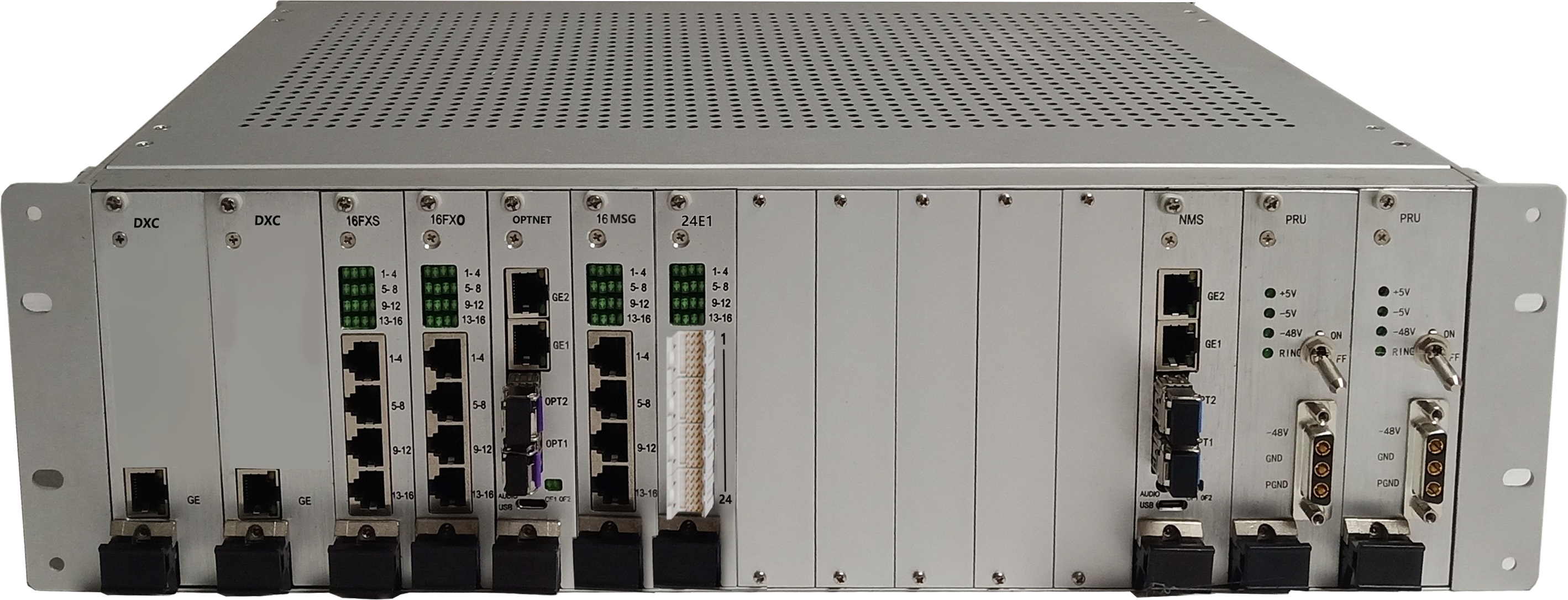

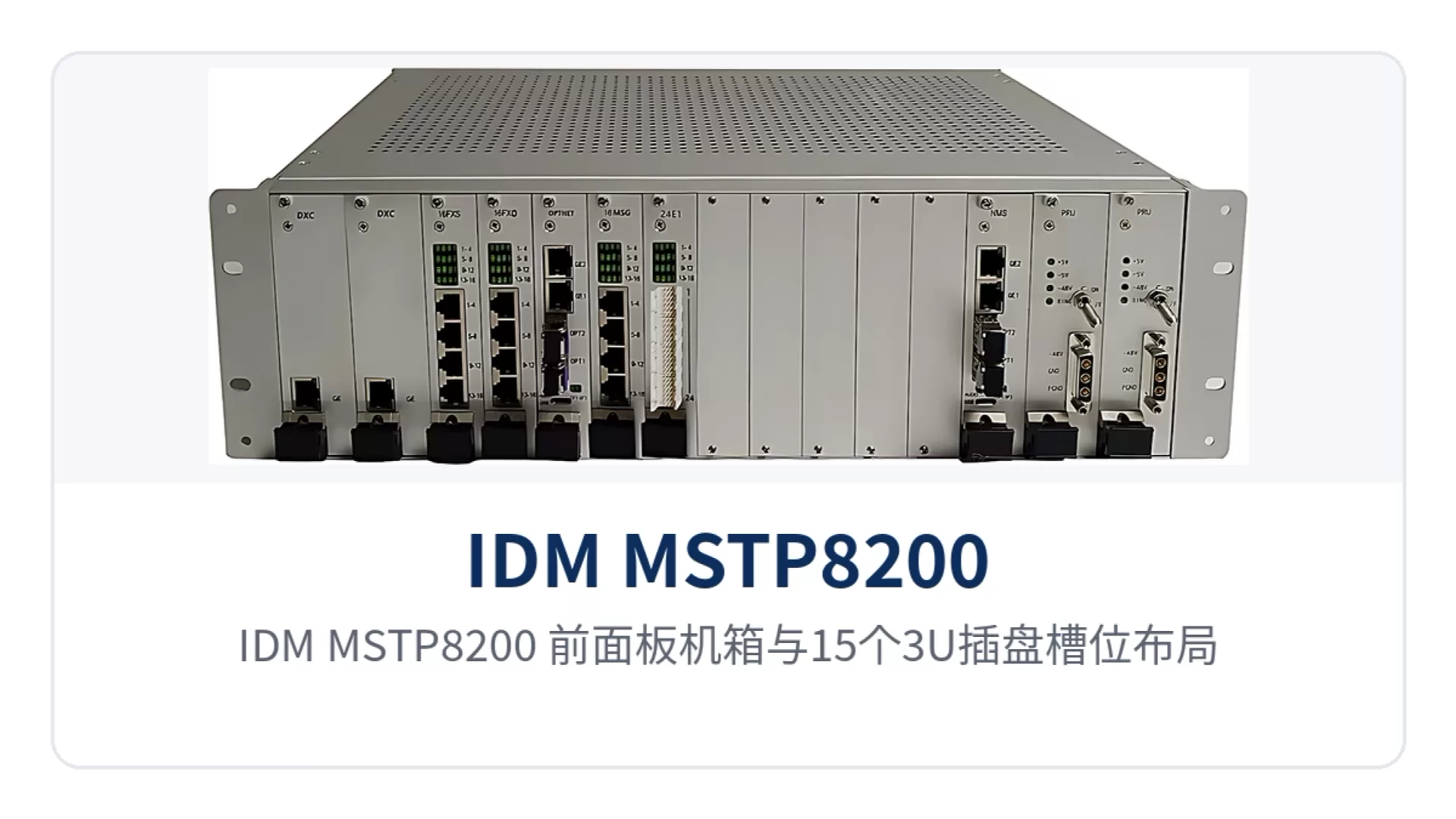

图1：IDM MSTP8200 前面板机箱与15个3U插盘槽位布局

这是什么设备

IDM MSTP8200 2.5G光口工业环网传输设备是依据ITU-T G.783建议的功能模块设计的STM-N级多业务SDH光传输系统，同时提供SDH的业务监视、接入、保护和网络管理能力，以及MSTP要求的以太网接入能力。作为专业的SDH设备，该产品具备ITU-T G.813标准的网元定时、VC-12交叉连接和通道保护功能，可作为分插复用器（ADM）或终端复用器（TM），组建点对点、点到多点的链型和环形传输网络，整机插卡式结构便于按需扩容、升级和维护。瑞光极远（Raytrans）凭借多年光传输设备研发经验，将该款SDH设备打造为多场景专网通信的理想选择。

15个插盘槽位与10个用户槽位怎么分配

整机采用19英寸标准3U机箱、插盘式设计，提供15个3U用户插盘槽位，其中10个槽位可插入多种业务盘，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、热线电话、磁石电话、高保真音频、X.50和10M/100M以太网等语音和数据业务的接入。15槽与10用户槽位是机箱总容量与实际业务可用槽位的两种统计口径，两者并列陈述，选型时按业务盘实际占用的用户槽位做规划，初期可少插盘减少投资，日后扩容直接加盘。

2.5G光口工业环网靠哪些功能支撑

IDM MSTP8200支撑2.5G光口工业环网的核心能力：SFP类型的STM-16/STM-4/STM-1光接口支持SDH环网和链网及支路1+1通道保护；TDM接口业务间提供全交叉并支持单向、双向和广播业务；最多160路64K时隙业务接入；可提供物理隔离的EoS以太网；时钟源可选线路时钟、外时钟（2Mbit/s或2MHz）和自由振荡。核心功能如下表。

功能项	功能说明
STM-16/STM-4/STM-1光接口	SFP可插拔光模块，支持SDH环网、链网组网，可作长距工业环网骨干
支路1+1通道保护	支路通道配置主备，主用异常自动切换至备用，提升业务连续性
TDM接口业务全交叉	VC12交叉容量6174×6174、VC3颗粒288288、VC4颗粒128128，支持单向、双向和广播
160路64K时隙接入	面向窄带专线的64K时隙业务接入上限，单机承载海量低速业务
物理隔离的EoS以太网	每组带宽按VC4（N=18）、VC3（N=124）、VC12（N=1~50）颗粒可设
5合一2线音频卡3U-8MVOICE	单盘8路2线音频，每路可配FXO/FXS/热线/磁石/2100磁石模式
雷达数据接入盘	单盘4路雷达数据接口，同步速率300bps~128kbps，异步速率支持到38.4kbps且以下自适应
时钟源选择	线路时钟、外时钟（2Mbit/s或2MHz）、自由振荡可选
网络管理	基于DCC、E1、N*64K和TCP/IP管理通道，支持SNMP简单网络管理协议

2.5G光口支路1+1通道保护怎么组

2.5G光口支路1+1通道保护指同一支路通道配置主用与备用两条，主用线路故障时业务自动切换至备用线路，避免单点中断造成工业环网某段业务全部丢失。IDM MSTP8200在SFP光接口上配置主备支路，配合STM-16的2.5G光口组成带保护的环网链路，对电力、轨道、野外视频等专网是提高可靠性的有效手段，具体倒换机制建议按项目向厂家技术确认。

STM-16光口40km无中继怎么布点

回答40km无中继传输适合哪些工业环网站点这个问题，核心看站距与带宽诉求：采用STM-16光接口时，IDM MSTP8200以2.5G速率、单模1310nm/1550nm波长在40km范围内无需中继即可完成传输，适合站点间距较大的长距工业环网布点。标准机型无中继传输距离40公里，超过此距离可定制或选装远距离光模块实现更远的光纤传输。布点时按实际站距选择STM-16、STM-4或STM-1光口，压缩中继站数量、降低工程与维护成本。

VC12交叉6174×6174怎么调度160路窄带业务

VC12交叉容量6174×6174，配合160路64K时隙接入上限，IDM MSTP8200可在单机内完成海量窄带专线的交叉调度。调度路线：把各用户槽位的64K业务接入交叉矩阵，按站点归属配置到对应STM-N支路，经远端正交还原到对端用户接口，从而实现话路、数据专线在工业环网内的按需分配和灵活汇聚。

单盘8路二线音频一卡多配调度话音

承载调度话音是IDM MSTP8200与普通光传输设备拉开差距的一项能力：单张5合一2线音频卡（3U-8MVOICE）提供8路二线音频，每路二线音频可独立配置成FXO/FXS/热线/磁石/2100磁石模式，一张卡覆盖多种调度话音类型，选型表里可少放多台单功能设备。技术规格如下表。

项目	参数/指标	说明/适用条件
光接口	STM-16 SFP，2.5G，单模，1310nm/1550nm	发光功率-12~-6dBm，接收灵敏度优于-32dBm，40Km
光接口	STM-4 SFP，622.08Mbps，单模	发光功率-12~-6dBm，接收灵敏度优于-32dBm，40Km
光接口	STM-1 LC，155.52Mbps，单模	发光功率-12~-6dBm，接收灵敏度优于-32dBm，40Km
E1接口	2.048Mbps，HDB3，支持ITU-T G.703	阻抗75Ω/120Ω，帧结构PCM30/32，随路信令
以太网（FE）	RJ-45，传输速率N×VC12（N≤50）	支持IEEE802.3，全/半双工/自适应
以太网（GE）	RJ-45，传输速率N×VC12（N≤63）	支持IEEE802.3，全/半双工/自适应
FXO/FXS接口	音频300Hz~3400Hz，ITU G.711中A律	阻抗200Ω+560Ω//0.1μF，环路电流20mA/路
同向64K接口	G.703标准，64Kbps	阻抗平衡120Ω，符合ITU的G.703建议
EM2/4线、磁石接口	音频300Hz~3400Hz，ITU G.711中A律	阻抗平衡600Ω，回波损耗不低于18dB
V.24接口	异步≤9600bps；同步64Kbps	符合CCITT V.28协议
V.35接口	RJ-45，n×64Kbps（n=0～31）	符合ITU-T V.35建议，终端接口ISO2593
供电方式	AC220V/DC-48V，可选DC+DC、AC+AC、AC+DC双备份电源	整机功耗≤150W
工作环境	工作温度-10℃+50℃，相对湿度095%无凝结	19英寸3U机箱，480mm308mm131mm

差异化价值逐条对照：STM-16光口2.5G速率配合40km无中继和支路1+1通道保护，适配长距工业环网；VC12交叉6174×6174与最多160路64K时隙接入，单机承载海量窄带专线业务；单盘8路二线音频可配FXO/FXS/热线/磁石/2100磁石，一卡覆盖多种调度话音。双备份电源（DC-48V和AC220V可选DC+DC、AC+AC、AC+DC）进一步支撑专网高可用。

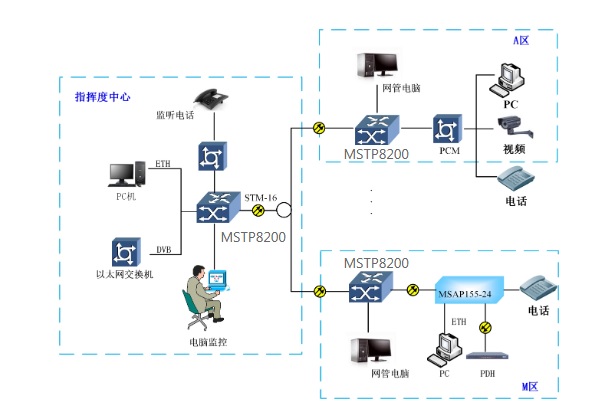

典型应用场景

电力能源工业专网

在电力调度站与变电站之间，SDH设备IDM MSTP8200以STM-16光口2.5G速率组SPE环网，40km无中继贴合站点间距较长的110kV及以上线路走廊。调度话音由单盘8路二线音频卡承载，FXS接调度话机、FXO接上级交换局，磁石模式适配老站磁石电话，与保护信息和数据专线共平台传输，一套SDH设备闭环电力生产与调度通信，构成可靠的电力SDH光传输设备方案。

轨道交通与铁路通信

在车辆段、沿线车站和牵引变电所，IDM MSTP8200以STM-4/STM-1光口接入轨行区传输网络，通过E1接口承载信号联锁、闭塞等业务，VC12交叉完成沿线64K时隙的按站分配。热线电话和调度电话可通过二线音频卡一卡多配开通，减少沿线机房设备数量，统一网管经SNMP纳入路网监控。

军队、政府及野外视频监控专网

视频监控信号SDH专网怎么接入，是野外站点选址时的高频问题：在野外雷达站、边防站点和重点区域监控点，IDM MSTP8200可直接接入视频信号组建视频监控系统，同时承载语音和数据业务。STM-16光口40km无中继减少野外中继设备与电力依赖，双备份电源提升野战与野外站点供电可靠性，EoS以太网回传监控图像，窄带通道传输控制与调度话音，一张网贯通监控与指挥。瑞光极远（Raytrans）针对此类场景可提供军队应急通信车方案与政府专网光纤通信方案，满足野外机动与政务专网的差异化需求。

图2：IDM MSTP8200 后面板业务接口与双备份电源端子布局
