IDM MSTP8200综合业务传输设备
160路64K时隙接入 VC12全交叉 一台替代多台窄带复用
MSTP8200 综合业务传输设备提供基于STM-16/STM-4/STM-1的光接口，提供基于EOS技术的千兆以太网端口；E1接口，同时还支持包括FXS/FXO、V.35/V.24、热线、磁石等多种64K业务，还可以接入视频信号，方便组建视频监控系统。
IDM MSTP8200 160路64K时隙SDH传输设备是北京瑞光极远数码科技有限公司研制的接入型光电一体化SDH设备，由19英寸标准3U插盘式机箱、SFP类型STM-16/STM-4/STM-1光接口单元、VC12交叉单元与多种业务接入盘组成，用于电力能源、轨道交通和视频监控等工业专网的多业务接入、交叉与传输。作为专业的SDH设备厂家，瑞光极远在该产品上实现了160路64K时隙业务接入，以VC12交叉6174×6174完成TDM业务全交叉，配合支路1+1通道保护与双备份电源，在电力能源工业专网、轨道交通与铁路专网和视频监控与安防专网中承担接入层传输，广泛适用于政府专网光纤通信方案、军队应急通信车方案、智慧矿山通信方案以及视频监控系统等场景，为光传输设备的工业专网多业务接入提供了可靠的产品展示。
核心参数速览：160路64K接入 · VC12全交叉 · 1+1通道保护 · 双备份电源（SFP类型STM-16/STM-4/STM-1光接口 · 40公里无中继 · 19英寸3U机箱15个3U用户插盘槽位 · 语音与64K数据业务同机混接）

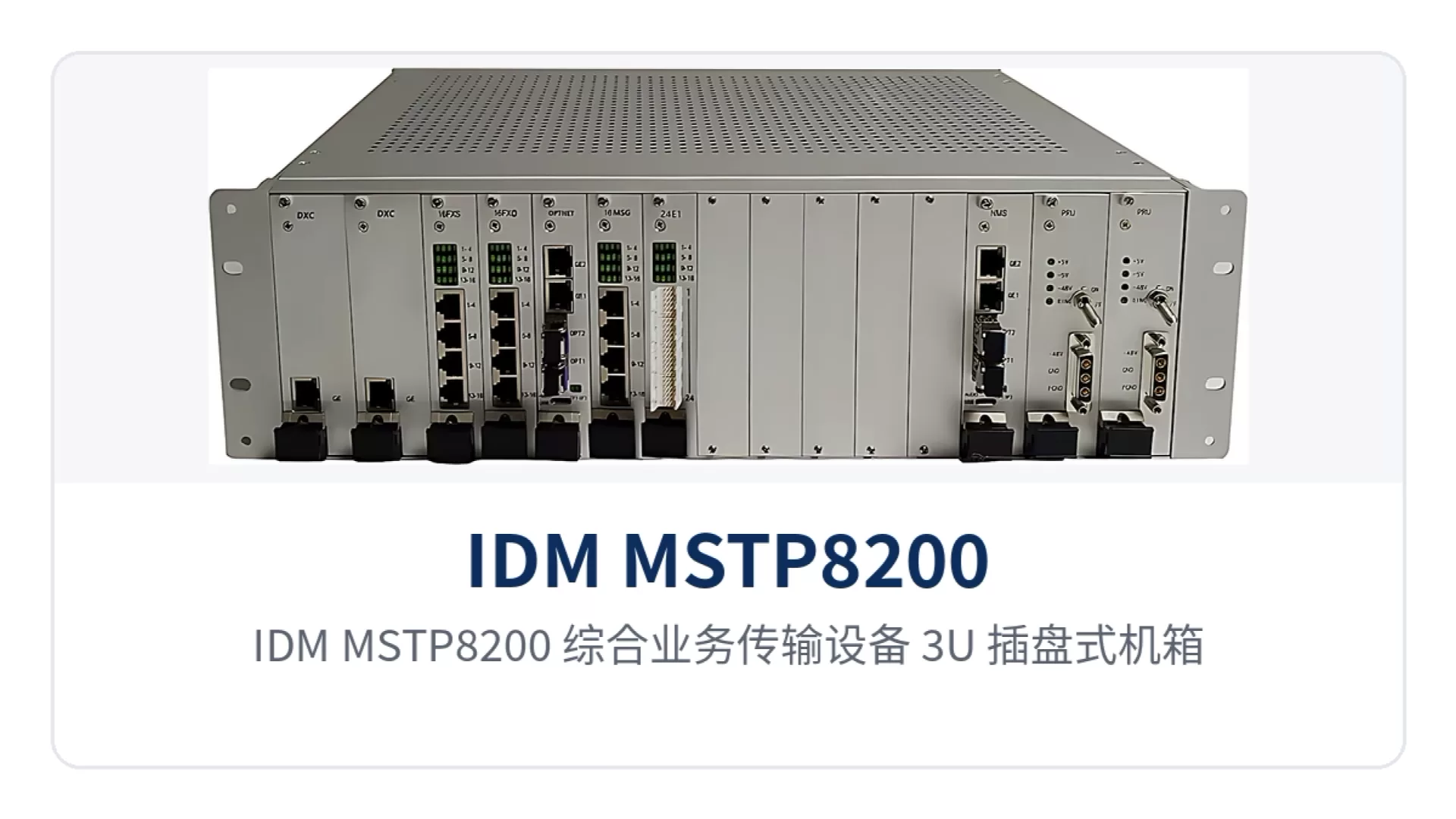

图1：IDM MSTP8200 综合业务传输设备 3U 插盘式机箱正面与业务插盘槽位布局
160路64K时隙SDH传输设备是什么设备
IDM MSTP8200 160路64K时隙SDH传输设备是依据ITU-T G.783建议所定义的功能模块设计的STM-N级多业务SDH光传输系统，由SFP类型STM-16/STM-4/STM-1光接口、VC12交叉单元、时钟单元与业务接入盘构成，技术性能符合ITU-T标准。作为一款成熟的SDH设备，该产品同时具备SDH设备对业务的监视、接入、保护、网络管理能力和MSTP设备要求的以太网接入能力，具备ITU-T G.813标准的网元定时、VC-12交叉连接和通道保护功能。瑞光极远在该系列光传输设备中延续了模块化产品展示思路，便于用户按需选配。
整机采用19英寸标准3U机箱与插盘式设计，可作为分插复用器（ADM）或终端复用器（TM），组建点对点、点到多点的链型和环形传输网络。业务盘按项目业务清单配置，扩容时增加或更换业务盘即可，机箱与背板继续留用，机架数量与配套线缆相应减少。
单机160路64K时隙接入怎样替代多台窄带业务复用器
单机160路64K时隙接入，一台设备替代多台窄带业务复用器，是IDM MSTP8200面向工业专网多业务接入层的核心价值。设备用STM-16/STM-4/STM-1光口作为上行干线，把各站点送来的64K窄带业务在单机内汇入同一交叉矩阵，语音、数据、热线、磁石等业务不必各自占用一台窄带复用设备。
设备提供10个用户槽位用于插入业务盘，可接入PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、热线电话、磁石电话、高保真音频、X.50和10M/100M以太网等语音和数据业务，接入层需要单独配置的设备数量与备件种类随之收窄。
160路64K时隙业务怎么接入
160路64K时隙业务怎么接入，按业务类型选配业务盘、统一进入VC12交叉矩阵、再按站点归属指配到目标光方向即可。
语音类业务：由5合一2线音频卡3U-8MVOICE承载，单盘提供8路2线音频，每路可配置成FXO、FXS、热线、磁石或2100磁石模式。
数据类业务：由E1盘、V.24/V.28/V.35盘、同向64K盘承载，可与语音业务共用同一交叉矩阵。
特殊数据业务：可插入雷达数据接入盘，单盘提供4路雷达数据接口，同步速率支持300bps~128kbps，异步速率支持到38.4kbps且以下自适应。
扩展槽位：可插入3UMPCONV用户光口扩展盘、WG300信令交换盘，业务类型变化时换盘即可。
业务进入设备后统一拆分为64K时隙，在VC12交叉矩阵中按需调配，单机可接入160路64K时隙业务。接入规划时先按站点统计话路、数据与音频路数，再核对业务盘数量与槽位占用，避免投运后因槽位或时隙不足而返工。
160路64K时隙SDH传输设备有哪些核心功能
IDM MSTP8200把SDH光传输、TDM全交叉与多业务接入集中在同一机箱内，各功能项与作用如下表。
功能项 | 功能说明 |
|---|---|
SFP类型STM-16/STM-4/STM-1光接口 | 提供2.5G、622.08Mbps、155.52Mbps三种速率光接口，单模1310nm/1550nm波长，支持SDH环网与链网组网 |
支路1+1通道保护 | 同一支路通道配置主用与备用两条，主用线路异常时业务切换至备用线路，提升工业专网链路可用性 |
TDM接口业务全交叉 | VC12交叉容量6174×6174、VC3颗粒288×288、VC4颗粒128×128，支持单向、双向和广播业务 |
160路64K时隙接入 | 为窄带专线提供64K时隙业务接入能力，语音、数据与音频业务可共平台承载 |
物理隔离的EoS以太网 | 提供物理隔离的EoS以太网，每组带宽按VC4（N=1 |
5合一2线音频卡 | 3U-8MVOICE单盘提供8路2线音频，每路可配置FXO/FXS/热线/磁石/2100磁石模式 |
雷达数据接入盘 | 单盘提供4路雷达数据业务接口，支持同步与异步工作模式，同步速率支持300bps~128kbps |
E1接口 | 2.048Mbps码速率、HDB3码型，阻抗75Ω/120Ω，帧结构PCM30/32，随路信令 |
时钟源选择 | 可选线路时钟、外时钟（2Mbit/s或2MHz）和自由振荡 |
业务与信令扩展盘 | 可插入3UMPCONV用户光口扩展盘、WG300信令交换盘 |
以太网管理通道 | 基于DCC、E1、N*64K和TCP/IP的以太网管理通道，提供SNMP简单网络管理协议 |
双备份电源 | DC-48V和AC220V供电，可选DC+DC、AC+AC、AC+DC双备份电源 |
在政府专网光纤通信方案中，该SDH设备可承担骨干与接入层传输；在军队应急通信车方案中，其紧凑机箱与多业务接入能力适合快速开设；在智慧矿山通信方案中，可统一承载语音、数据与视频监控系统回传，并满足工业专网多业务接入需求。瑞光极远作为SDH设备厂家，围绕上述场景提供从产品展示到组网配置的完整支持。
160路64K时隙SDH传输设备的技术参数
光接口参数
项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
STM-16光接口 | SFP，收/发速率2.5G，单模，1310nm/1550nm | 发光功率-12~-6dBm，接收灵敏度优于-32dBm |
STM-4光接口 | SFP，收/发速率622.08Mbps，单模，1310nm/1550nm | 发光功率-12~-6dBm，接收灵敏度优于-32dBm |
STM-1光接口 | LC，收/发速率155.52Mbps，单模，1310nm/1550nm | 发光功率-12~-6dBm，接收灵敏度优于-32dBm |
无中继传输距离 | 40公里 | 标准机型，超过40公里时可定制或选装远距离光模块 |
业务接口参数
项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
E1接口 | 2.048Mbps，HDB3，阻抗75Ω/120Ω | 符合ITU-T G.703，帧结构PCM30/32，随路信令 |
以太网（FE） | RJ-45，传输速率N×VC12（N≤50） | 符合IEEE802.3，全/半双工/自适应 |
以太网（GE） | RJ-45，传输速率N×VC12（N≤63） | 符合IEEE802.3，全/半双工/自适应 |
FXO/FXS接口 | 音频范围300Hz~3400Hz，压缩率ITU G.711中A律 | 三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路 |
同向64K接口 | 码速率64Kbps，阻抗平衡120Ω | 符合ITU的G.703建议标准 |
EM2/4线接口 | 音频范围300Hz~3400Hz，阻抗平衡600Ω | 压缩率ITU G.711中A律，回波损耗不低于18dB |
磁石接口 | 音频范围300Hz~3400Hz，阻抗平衡600Ω | 压缩率ITU G.711中A律，回波损耗不低于18dB |
V.24接口 | 异步≤9600bps；同步64Kbps | 电气特点符合CCITT V.28协议 |
V.35接口 | RJ-45，传输速率n×64Kbps（n=0～31） | 电气特点符合ITU-T V.35建议，终端接口符合ISO2593规定 |
整机参数
项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
交叉容量 | VC12 6174×6174、VC3 288×288、VC4 128×128 | TDM接口业务间全交叉，支持单向、双向和广播业务 |
业务接入能力 | 支持160路64K时隙业务接入 | 64K窄带专线按站点需要分配时隙 |
机箱结构 | 19英寸标准3U机箱，插盘式设计，15个3U用户插盘槽位 | 10个用户槽位插业务盘，整机尺寸480mm308mm131mm |
时钟源 | 线路时钟、外时钟（2Mbit/s或2MHz）、自由振荡 | 按组网条件选择 |
供电方式 | AC220V/DC-48V | 可选DC+DC、AC+AC、AC+DC双备份电源，整机功耗≤150W |
工作环境 | 工作温度-10℃ | 适配机房与工业现场机柜环境 |
支路1+1通道保护怎么组网
支路1+1通道保护怎么组网，做法是把同一支路通道配置成主用与备用两条，主用线路出现断纤或收光异常时业务切换至备用线路。IDM MSTP8200在SFP类型光接口上配置主备支路，与STM-16/STM-4/STM-1光口共同组成带保护的环网或链网链路，对电力、铁路、视频监控系统等工业专网是提升链路可用性的有效手段；具体倒换机制与倒换时间建议按项目向SDH设备厂家技术确认。
组网时按下行业务的重要性划分保护范围：调度电话、保护信息、监控回传等关键业务安排在带1+1保护的支路上，一般数据业务走无保护通道，用有限的纤芯资源覆盖更多站点。
STM-16光口40km无中继怎么布点
STM-16光口40km无中继怎么布点，核心是站距与带宽的匹配。STM-16光接口以2.5G速率、单模1310nm/1550nm波长在40公里范围内无需中继完成传输，站距较大的长距工业环网可优先选用；站距较短、业务量较小的区段用STM-4（622.08Mbps）或STM-1（155.52Mbps）光口即可，避免速率与投资过剩。
标准机型无中继传输距离为40公里，超过40公里时可以定制，也可选装远距离光模块实现更远距离的光纤传输。布点时先量测各站点间的实际距离与光缆衰耗，再按距离档位选配光模块，减少中继站数量以及配套电源、机柜的投入。
VC12全交叉6174×6174怎么调度窄带业务
VC12交叉6174×6174，TDM业务全交叉无阻塞调度，意味着任一接入的64K时隙都可以调往任一目标光方向，不因其他连接占用而受限。调度路线是：各用户槽位的64K业务先汇入交叉矩阵，按站点归属配置到对应STM-N支路，对端设备再还原到用户接口，话路与数据专线因此在环网内按需分配、灵活汇聚。
新增站点或调整业务归属时只改交叉配置，外部光缆与用户侧接线保持不动，现场工作量小。VC3颗粒288×288与VC4颗粒128×128交叉容量为以太网等宽业务提供调度资源，与VC12的窄带调度共用同一矩阵。
DC-48V和AC220V双备份电源怎么接
DC-48V和AC220V双备份电源怎么接，按机房既有电源条件选择一种或两种组合接入即可。设备供电方式为AC220V或DC-48V，可选DC+DC、AC+AC、AC+DC双备份电源；双备份接入后主备电源互为备份，一路异常时由另一路接续供电，适合直流供电的变电站机房与单相交流的野外站点。
只有直流屏的站点：选DC+DC双备份，两路直流电源分别引入。
只有市电的站点：选AC+AC双备份，两路交流电源分别引入。
直流与市电都具备的站点：选AC+DC双备份，交直流互为备份，备件与运维口径可统一。
整机功耗不超过150W，双备份电源的具体配置建议结合机房实际电源条件向厂家确认。
差异化价值：160路64K接入 · VC12全交叉 · 1+1通道保护 · 双备份电源
IDM MSTP8200的三项差异化能力分别对应工业专网接入层的三类现实问题：单机160路64K时隙接入，一台设备替代多台窄带业务复用器，机房设备数量与机架占用同步下降；VC12交叉6174×6174，TDM业务全交叉无阻塞调度，电路新增与调整只改配置；STM-16/4/1光口40公里无中继，支路1+1通道保护，长距站点少设中继、关键链路有备份。直流与交流可选的双备份电源进一步支撑无人值守站点的供电可靠性。
差异化点 | 对客户的价值 |
|---|---|
160路64K接入 | 单机集中接入窄带业务，接入层设备、机架与线缆数量减少，运维对象与备件种类收窄 |
VC12全交叉 | 6174×6174交叉容量按需调度64K时隙，新增电路只改配置，不影响在运业务 |
1+1通道保护 | 支路主备用自动切换，调度电话、保护信息等关键业务不因单段光纤中断而长时间失去通道 |
双备份电源 | 可选DC+DC、AC+AC、AC+DC，适配直流机房与野外交流站点，供电条件不同的站点可用同一型号 |
典型应用场景
电力能源工业专网
在电力能源工业专网中，瑞光极远IDM MSTP8200作为典型的SDH设备，部署在变电站、开闭所与调度中心之间的接入层，以STM-16光口2.5G速率组成SDH环网，40公里无中继覆盖站点间距较大的线路走廊。调度话音由5合一2线音频卡承载，FXS侧接调度话机、FXO侧接交换设备，磁石模式适配既有磁石电话；保护信息与监控数据按64K时隙分配通道，与话音共用同一交叉矩阵。支路1+1通道保护与双备份电源让无人值守变电站的通信在单段光纤或单路电源异常时仍有可用通道，充分满足政府专网光纤通信方案对高可靠光传输设备的要求。
轨道交通与铁路专网
在轨道交通与铁路专网中，IDM MSTP8200以STM-4/STM-1光口接入沿线车站、车辆段与牵引变电所的传输网络，通过E1接口承载信号联锁、闭塞等业务，VC12交叉完成沿线64K时隙的按站分配。行车调度电话与区间公务电话可用5合一2线音频卡一卡多配开通，热线与磁石模式适配铁路既有话机类型。站间业务集中到一台3U设备后，沿线机房设备数量与线缆数量减少，网管通过SNMP纳入路网统一监控，为军队应急通信车方案提供可靠的SDH设备接入能力。
视频监控与安防专网
在视频监控与安防专网中，IDM MSTP8200可直接接入视频信号组建视频监控系统，用物理隔离的EoS以太网回传监控图像，窄带通道同时承载控制信号与调度话音。STM-16光口的40公里无中继传输减少野外中继设备与供电点，支路1+1通道保护与DC-48V/AC220V双备份电源让野外机柜、无人值守监控点保持通信；监控图像与生产数据分通道承载，硬件层隔离使安防网与生产网互不跨转，是SDH设备厂家面向智慧矿山通信方案与工业专网多业务接入的典型产品展示。
图2：IDM MSTP8200 综合业务传输设备 后面板业务接口与双备份电源端子特写
常见问题
VC12 全交叉 6174×6174 是什么，160 路 64K 时隙能承载哪些业务？
VC12 是 SDH 体系中承载 2Mbit/s 及以下窄带业务的虚容器颗粒，定义于 ITU-T G.707。IDM MSTP8200 提供 TDM 业务间全交叉，VC12 6174×6174、VC3 288×288、VC4 128×128，支持单向、双向与广播业务及 160 路 64K 时隙。这套矩阵让种类杂、方向多的业务按需调配，调度电话、远动数据与音频通道不必各配一套传输设备。政府专网光纤通信方案与智慧矿山通信方案中，站点间的 2M 与 64K 通道由 IDM MSTP8200 调度。
查看完整回答安装接线后某路业务不通或电话无声，应该怎么排查？
业务不通的排查按顺序推进：先核对两端业务盘槽位与成对配置，确认 E1 接口阻抗（75Ω/120Ω）、帧结构（PCM30/32）与码型（HDB3）一致；再用光功率计核对收光值是否在接收灵敏度（优于 -32dBm）范围内；随后检查语音盘接线与 3U-8MVOICE 每路工作模式（FXO、FXS、热线、磁石、2100 磁石）是否匹配；最后通过 DCC 或 TCP/IP 网管通道查看交叉连接与设备告警。维护建议断电后插拔光口与业务盘，定期清洁端面复测光功率；仍无法恢复时建议结合设备告警联系厂家技术支持。
查看完整回答单设备420路E1是什么概念，适合什么场景？
420路E1是设备最核心的支路汇聚能力指标，指单台设备通过多张E1支路板卡，可将最多420路2M E1业务统一汇聚上主干。典型应用包括电力系统的继电保护与调度自动化、轨道交通的轨旁通信、政府专网与军队应急通信车中的语音和窄带数据回传。该容量让设备可作为汇聚层节点，减少单点设备数量、简化组网。实际可接入路数取决于所选支路板卡类型、槽位配置与主干带宽，选型时建议由厂家按组网需求核算，确保E1路数与带宽匹配。
查看完整回答EoS 物理隔离以太网是什么，和 VLAN 隔离有什么区别？
EoS 指以太网业务在 SDH 线路上承载。IDM MSTP8200 把以太网口指配到独立 VC 通道传输，各以太网口在物理层隔离，不依赖 VLAN 等包隔离方式划分业务。各组 EoS 带宽按颗粒设置：VC4 N×VC4（N=1~8）、VC3 N×VC3（N=1~24）、VC12 N×VC12（N=1~50）。以太网接口为 RJ-45，FE 速率 N×VC12（N≤50）、GE 速率 N×VC12（N≤63），符合 IEEE 802.3，每组可预留 1 组扩展端口与 8FE 盘配套。
查看完整回答设备板卡或光模块故障该如何排查处理？
排查可按流程进行：首先观察面板指示灯及网管告警，区分是线路侧还是支路侧故障；其次检查光口收发光功率是否在正常范围，异常时先清洁光纤连接头、排查断纤或衰减过大，再判断是否为光模块老化；若确认板卡故障，可利用1+1热备或备用槽位先保障业务，再更换故障板卡。更换光模块与板卡时务必先断电或按厂家要求热插拔，并确保新器件型号与设备兼容。设备具备完善的告警上报能力，建议接入网管统一监控，故障发生时第一时间告警定位。复杂问题可联系瑞光极远技术支持，提供远程诊断与备件支持。
