IDM-MSTP2500

概述：

IDM MSTP2500多业务传输平台是我公司根据市场需求而推出STM-16级别的MSTP产品，实现了以太网、传统PDH、数字电视信号和高速光纤接入信号等多种业务在SDH系统上的传输，可满足广大用户对宽带、窄带多种业务光纤传输和接入的需求。本产品采用了单芯片集成设计方案，具有集成度高、体积小、业务接口丰富等特点。能够运用于多种通信场合、公网主干传输网和专网系统，如电力调度系统、军网、宽带接入网、传统的SDH系统以及用户定制业务等领域。

产品特性：

19英寸1U标准机箱，符合ITU-T 的相关建议和有关SDH的技术规范；
集SDH光传输、PCM复用、以太网接入多业务于一体；
提供4个速率可配的2.5Gb/s（STM-16）或622Mb/s（STM-4）光接口；
提供4个速率可配的622Mb/s（STM-4）或155Mb/s（STM-1）光接口；
支持1+1保护及其混合组网；
提供2个GE（千兆以太网）接口和8个FE（百兆以太网）接口，可实现物理隔离或划分VLAN；
FE以VC-12为最小颗粒进行交叉，GE以VC-3为最小颗粒进行交叉；
提供3个E3（34Mb/s）接口和16个E1接口；
支持3路EC-1信号的上下载；
支持数字电视信号(DVB-ASI)和高速光纤接入信号(ESCON)在SDH系统上的传输；
全时隙交叉功能，具有强大、便利的上、下业务功能和方式；
支持AC/DC供电，可实现双电源盘互备份；
支持点对点、链形、环形组网方式，也可与集中型MSTP系统联合组网；
提供F（100Base-T）和f（RS232）网管接口，网管接口提供ITU-T建议的配置、告警、性能、维护、安全等五大功能；
提供远程网管接入，支持异地监控。

技术规格：

**光接口
** 接口类型 FC(可定制SC等) 光纤模式 单模(可选多模)
速率 2.5G/622M/155M 收/发波长 1310nm/1550nm
发光功率 -15~-8dBm 接收灵敏度 优于-32dBm
传输距离20Km，可选装远距离光模块实现更远距离的光纤传输。
**E1接口
** 码速率 2048Kbps 码型 HDB3
标准协议 支持ITU-T G.703 阻抗 75Ω/120Ω
帧结构 PCM30/31 信令 随路信令
**以太网
** 接口类型 RJ-45 传输速率 N×2.048Mbps（N≤50）
标准协议 支持IEEE802.3 工作方式 全/半双工/自适应
**FXO、FXS接口
** 音频范围 300Hz～3400Hz 压缩率 ITU G.711中A律
阻抗 三元复式阻抗200Ω+560Ω//0.1μF 环路电流 25mA/路
**电源及功耗
** 供电方式 AC220V或DC-48V 整机功耗 ≤50W

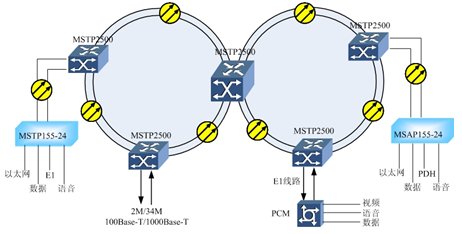

典型网络配置示例：

使用MSTP2500可组建点对点、链网、环网和多环等多种网络类型，下面以比较复杂的多环网络应用为例阐述此设备在实际网络中的功能应用。
