IDM-MSTP2500 SDH多业务接入平台

IDM-MSTP2500 2.5G光口多业务SDH平台是北京瑞光极远数码科技有限公司研制的STM-16级别MSTP多业务传输设备，把SDH光传输、PCM复用与以太网接入三类功能集成在同一台19英寸1U机箱内，用于在SDH传输网上同时传送语音、E1与E3专线、以太网及数字电视信号，主要面向电力调度、军网与广电传输专网，是瑞光极远面向专网市场推出的代表性SDH设备。

核心参数速览：4路2.5G/622M可配光口 · 4路622M/155M可配光口 · 2路GE+8路FE · 3路E3+16路E1 · 1+1保护与多环组网 · 双电源盘互备份 · 19英寸1U机箱

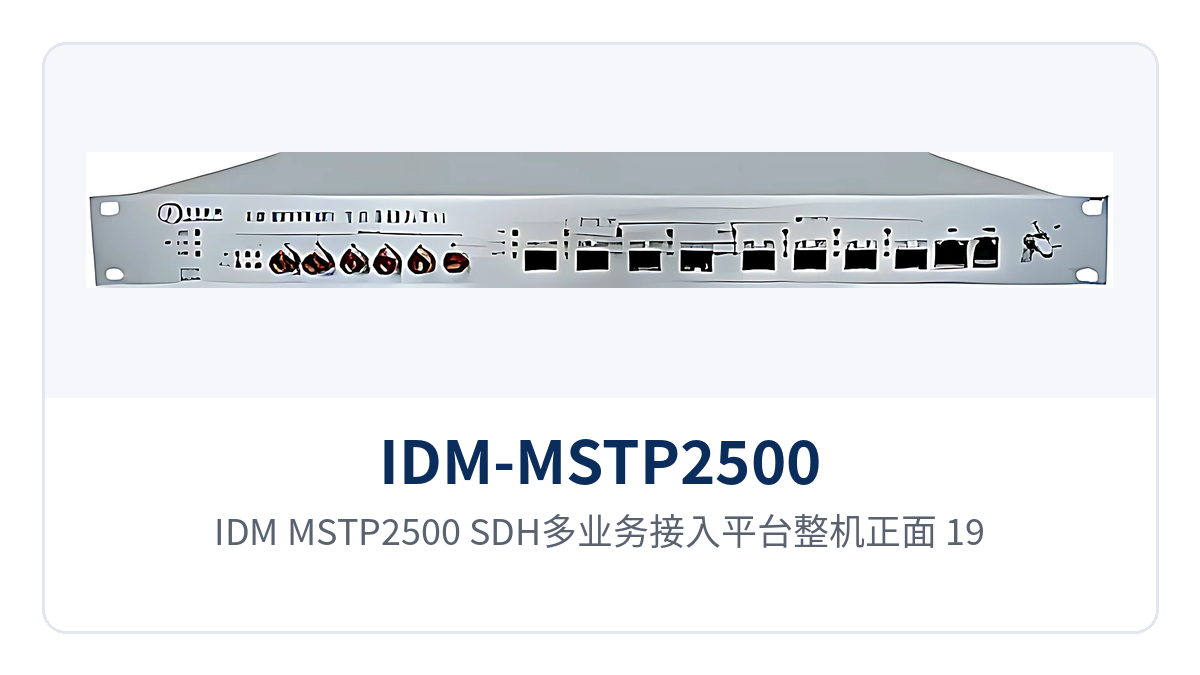

图1：IDM-MSTP2500 SDH多业务接入平台整机正面，19英寸1U机箱外观与光口告警指示灯

2.5G光口多业务SDH平台是什么设备？

2.5G光口多业务SDH平台指主干侧以2.5Gb/s（STM-16）光接口接入SDH传输平面、并在同一机箱内完成多类业务上下与交叉的接入设备。作为一款典型的SDH设备，IDM-MSTP2500采用单芯片集成设计方案，集成度高、体积小、业务接口丰富，把以往由SDH传输、PCM复用与以太网接入三类设备分担的功能收进1U高度，在产品展示中体现出鲜明的紧凑化优势。

作为一台STM-16多业务光传输设备，IDM-MSTP2500能够运用于公网主干传输网与专网系统，也可按用户定制业务调整接口配置。设备符合ITU-T的相关建议与SDH技术规范，业务颗粒从E1的2.048Mb/s一直到STM-16的2.5Gb/s，站点只需按业务清单选择接口与光模块，不必更换平台。

在传统专网接入点，这三类业务通常由不同设备分别承担，机柜内需要多台设备以及设备之间的跳线与尾纤连接。1U多业务集成把三类功能收进同一台机箱，接入点设备数量、布线与备件种类同步减少，站点扩容时按业务清单增配接口即可，不必新增整机。

单台1U设备能接入哪些业务？

IDM-MSTP2500的业务接口按传输方向、支路接口、交叉颗粒、网络保护与网管五类组织，接口数量与速率在订货时按站点业务清单确定。下表逐项列出功能项及其作用，便于工程人员对照现场业务核对配置。

功能项	功能说明
SDH光传输	提供4路速率可配的2.5Gb/s（STM-16）或622Mb/s（STM-4）光接口，另提供4路速率可配的622Mb/s（STM-4）或155Mb/s（STM-1）光接口
PCM复用与语音接入	集PCM复用功能于一体，提供16个E1接口与FXO、FXS接口，接入用户话机与交换机模拟中继
E3业务接入	提供3个E3（34Mb/s）接口，承载PDH体系的三次群业务，为专线提供独立通道
以太网接入	提供2个GE（千兆以太网）接口与8个FE（百兆以太网）接口，可实现物理隔离或划分VLAN
通道化交叉	FE以VC-12为最小颗粒进行交叉，GE以VC-3为最小颗粒进行交叉，全时隙交叉功能支持灵活上下业务
数字电视与高速数据接入	支持数字电视信号（DVB-ASI）与高速光纤接入信号（ESCON）在SDH系统上的传输
网络保护	支持1+1保护及其混合组网，可组点对点、链形、环形与多环网络
网管接入	提供F（100Base-T）与f（RS232）网管接口，具备ITU-T建议的配置、告警、性能、维护、安全五大功能，可远程接入实现异地监控
供电冗余	支持AC220V或DC-48V供电，可实现双电源盘互备份

FE以VC-12为最小颗粒、GE以VC-3为最小颗粒进行交叉，一条千兆以太网业务在SDH通道中按VC-3颗粒调度，百兆以太网与E1业务按VC-12颗粒调度。全时隙交叉功能使任意光方向上的时隙都能上下到本地支路或转发至另一方向，业务调度不受固定时隙位置限制，上下业务的方式因此更为便利。

以太网接口的隔离方式按项目安全要求选择：8个FE可划分为相互独立的VLAN，也可做成物理隔离的独立通道，办公网、视频监控网与生产网各走各的口。2个GE接口用于上行汇聚或连接中心交换机，带宽按N×2.048Mb/s的颗粒捆绑，单口速率在配置阶段指定。

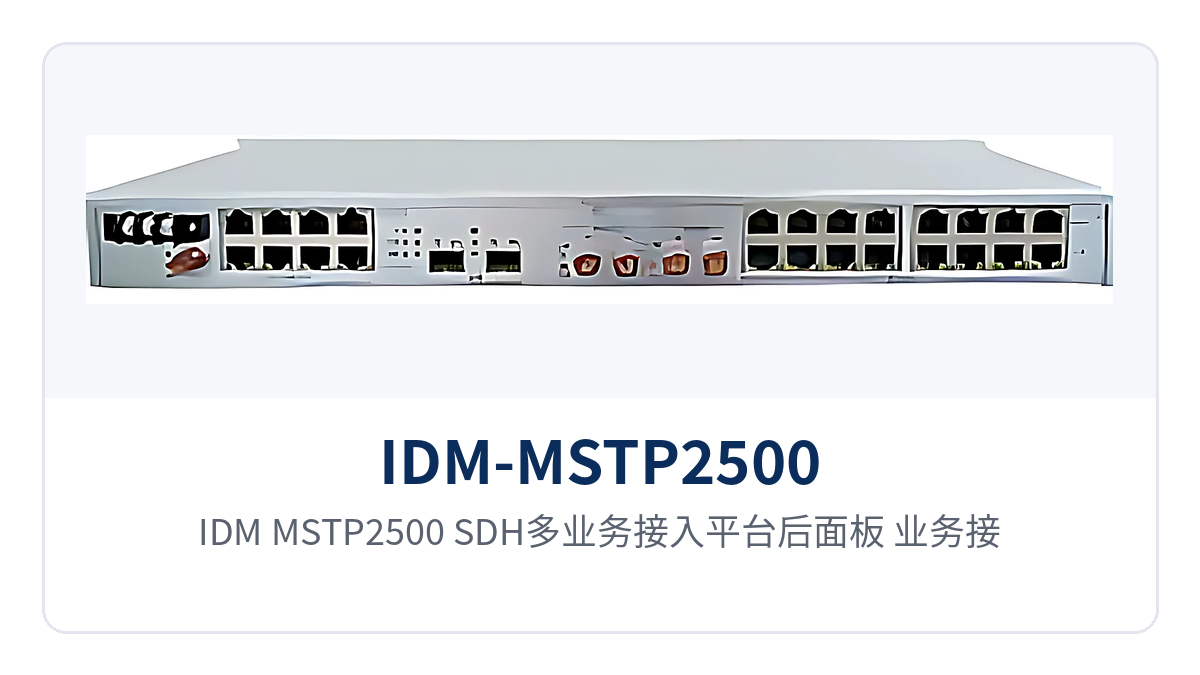

图2：IDM-MSTP2500 SDH多业务接入平台后面板，业务接口、光接口与双电源盘布局

4路2.5G光口与4路622M光口怎么组多环网络？

速率可配指同一光口位可按站间距离与业务容量选择2.5Gb/s（STM-16）或622Mb/s（STM-4）光模块，另4个光口位可选622Mb/s（STM-4）或155Mb/s（STM-1）模块。IDM-MSTP2500共8个可配光口位，按线路容量与对端速率逐口配平，一台SDH设备既能作大容量汇聚节点，也能落在中速接入段。

4路2.5G光口可按需配置为STM-16或STM-4，与另4路622M/155M光口组合使用，同一台设备上因此可以出现2.5G主干方向与155M支路方向并存的结构。光接口类型为FC（可定制SC等），光纤模式以单模为主、可选多模，收/发波长1310nm/1550nm，传输距离20Km，选装远距离光模块可延伸站间距离。

1+1保护组网是这台设备组多环网络的基础。工作通道与保护通道同时建立，某一段光缆或某个光模块出现故障时，业务沿环的另一方向继续传送；8个光口可同时工作，一台设备能同时挂在两个环上，形成环间相切或相交的多环组网结构，环与环之间的业务通过全时隙交叉调度。

组网形态包括点对点、链形、环形与多环，也可以与集中型MSTP系统联合组网。点对点用于两端站直连，链形适合沿线串接的站点，环形与多环用于对链路连续性要求高的调度与传输节点，业务在环内可双向绕行，单点中断不影响其余节点。

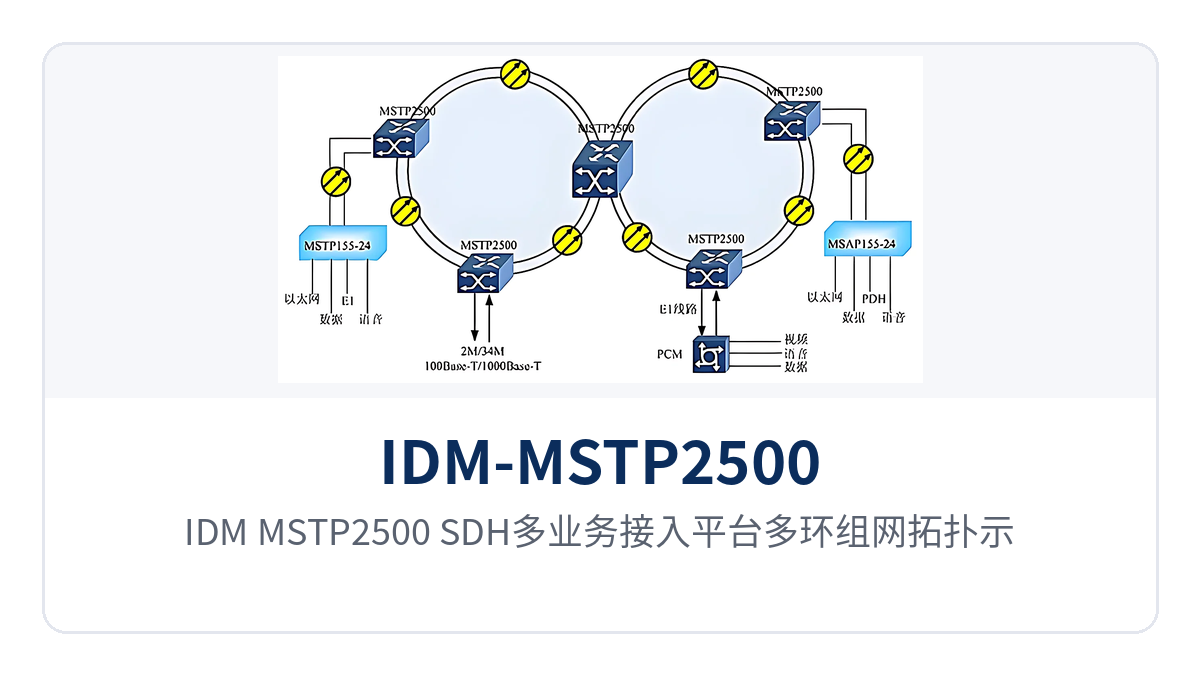

图3：IDM-MSTP2500 SDH多业务接入平台多环组网拓扑示意，环间相切与中心汇聚结构

双电源盘互备份怎么保障专网供电不中断？

IDM-MSTP2500支持AC220V与DC-48V两种供电制式，并采用双电源盘互备份结构，两块电源盘同时在线，其中一块失效时由另一块继续为整机供电。机房有直流电源屏时可走DC-48V，只有交流市电时走AC220V，站点不必为设备单独增设变换装置。

整机功耗≤50W，1U机箱在机柜内的发热量与用电负荷压力较小。电源盘与业务接口分列于机箱不同位置，运维人员更换电源盘时不必拆动业务侧连线，这也是双电源盘互备份在无人值守站点上的实际价值，检修可以安排在白天的业务间隙完成。作为专业的SDH设备厂家，瑞光极远可依据政府专网光纤通信方案与军队应急通信车方案的实际需求，为用户提供从选型配置到组网落地的完整支持。

核心参数与技术规格

选型与投标时通常先核对光接口、支路接口与供电三项。下表按接口类型列出这台SDH设备的主要技术参数，接口电气特性按ITU-T G.703与IEEE802.3执行，未列项目以SDH设备厂家技术资料与商务确认为准。

项目	参数/指标	说明/适用条件
光接口类型	FC（可定制SC等）	单模为主，可选多模
光接口速率	2.5G/622M/155M	4路2.5G或622M可配，4路622M或155M可配
收/发波长	1310nm/1550nm	按所配光模块确定
发光功率	-15~-8dBm	标准单模配置
接收灵敏度	优于-32dBm	为长距离接收预留余量
传输距离	20Km	可选装远距离光模块实现更远距离传输

项目	参数/指标	说明/适用条件
E1码速率/码型	2048Kbps / HDB3	符合ITU-T G.703，阻抗75Ω/120Ω
E1帧结构/信令	PCM30/31，随路信令	用于2M电路与中继业务
E3接口	34Mb/s，3路	承载三次群专线业务
以太网接口	RJ-45，N×2.048Mbps（N≤50）	支持IEEE802.3，全/半双工/自适应
以太网端口	2个GE + 8个FE	可物理隔离或划分VLAN
FXO/FXS接口	音频300Hz~3400Hz，G.711 A律	三元复式阻抗200Ω+560Ω//0.1μF，环路电流25mA/路

项目	参数/指标	说明/适用条件
供电方式	AC220V或DC-48V	双电源盘互备份
整机功耗	≤50W	1U机箱运行
机箱结构	19英寸1U标准机箱	符合ITU-T相关建议与SDH技术规范
网管接口	F（100Base-T）与f（RS232）	支持配置、告警、性能、维护、安全五项功能
工作环境	此处资料库暂无相关信息	以随机技术资料与商务确认为准

差异化价值：这台1U设备在专网里解决什么问题

IDM-MSTP2500的价值集中在设备数量、光口配置与供电冗余三处，对应专网接入点空间紧张、线路速率不一与供电条件复杂的现实条件。下表把四项能力与现场收益逐条对应，便于在方案评审时逐项核对。

差异化能力	对专网用户的价值
1U多业务集成：SDH、PCM与以太网收进一台机箱	接入点不再分柜堆放三类设备，机柜空间、设备间连线与备件种类同步减少
4路2.5G光口：4个光口位可配STM-16或STM-4速率	单台设备按线路容量灵活配置，大容量汇聚段与中速接入段共用同一平台
1+1保护组网：光口1+1保护并支持多环结构	一段光缆或一个光模块故障时业务沿环的另一方向传送，调度与传输链路不中断
双电源互备份：AC220V与DC-48V双制式	站用电源切换或单盘失效时整机继续运行，无人值守站点减少停机时间

典型应用场景

IDM-MSTP2500在专网中多承担汇聚与传输节点角色，向上以2.5G光口接入传输平面，向下通过E1、E3、以太网与语音接口收拢站点业务。不同行业对链路连续性、接口种类与信号制式的要求不同，下面按电力、军网与广电三类现场说明部署方式，实际配置以站点业务清单为准。

电力调度专网：一台1U设备承载E1、E3与以太网多业务

变电站与调度中心之间既有调度电话、远动与保护信息，也有办公与视频监控以太网，业务种类多而单点业务量不大。IDM-MSTP2500用16个E1接口承载远动与保护通道，FXO/FXS接口接入调度话机与交换机中继，8个FE与2个GE接口分别承载办公网与视频监控网，一台1U设备承载E1、E3与以太网多业务。

调度链路对连续性要求高，双电源互备份与AC220V/DC-48V双制式让设备在站用电源切换时持续工作，1+1保护则在光缆故障时把业务倒换到环的另一方向。变电站机房空间有限，1U机箱可直接装入标准机架，不必为三类设备分别预留位置与布线通道。

军队军网通信：多环组网与远程网管适配无人值守站点

军网站点分布分散，部分站点无人值守，链路中断后难以立即到场处置。4路2.5G光口支持1+1保护与多环组网，环间相切的结构让单个站点故障不影响其余节点；F（100Base-T）与f（RS232）网管接口支持远程网管接入，运维人员在中心机房即可掌握站点设备的告警与性能状态。

野战与机动场景的供电条件不固定，AC220V与DC-48V两种制式可按现场电源选择，双电源盘互备份减少单盘失效带来的停机。设备把语音、E1专线与以太网收进同一台1U机箱，机动指挥所的随行设备数量与装载重量相应下降，架设时间也随之缩短。

广电数字电视传输：DVB-ASI信号直接在SDH系统传输

数字电视信号以DVB-ASI形式进入传输网，以往需要在SDH设备之外增加适配与转换设备。IDM-MSTP2500支持数字电视信号（DVB-ASI）直接在SDH系统上传输，也支持高速光纤接入信号（ESCON）在SDH系统上的传输，电视台与发射台之间不必为每类信号单独配置转换单元。

广电节点往往同时需要节目传输、台内办公以太网与值守电话，8个FE与2个GE接口可划分VLAN或做物理隔离，16个E1与语音接口承担台站间专线与调度通话。3个E3接口为34Mb/s量级的业务提供一条独立通道，业务类型增加时不必更换整机，扩容只需调整接口配置。
