IDM MSTP155 -24 SDH多业务传输平台

IDM MSTP155-24 3槽位混插MSTP设备是北京瑞光极远研制的一款SDH多业务传输平台，由SDH/MSTP传输、PCM复用与以太网接入三类单元组合而成，用于在一台19英寸1U机箱内完成宽带与窄带业务的光纤传输和接入，是一款典型的光传输设备。

该SDH设备可直接对接远端PDH光端机、光猫和多业务光端机，适应点对点、链形、环形等网络拓扑，把多业务接入、SDH传输与PDH光接入三项功能集中在一个机框里。整机采用工业级元器件，并做全面的电磁兼容与接口保护设计。作为专业的SDH设备厂家，瑞光极远在产品展示中突出了这一平台的集成度与工业级可靠性。

专网接入节点的机位与供电条件往往受限，站内却同时跑着调度电话、E1远动通道与办公监控网络三类业务。平台以1U机箱落地、按插盘配置接口，站点侧不必再串接独立的PDH光端机与PCM复用设备，机架占用与故障点一并减少。这一特性使其适用于政府专网光纤通信方案与军队应急通信车方案，也常被指挥调度系统厂家和光端机厂家选作接入层设备。

核心参数速览：双STM-1 1+1保护 · 3业务插盘槽位 · 4路隔离以太网 · 工业级元器件 · 2路n×64K（V.35/V.11） · 19英寸1U机箱 · ITU-T G.813同步

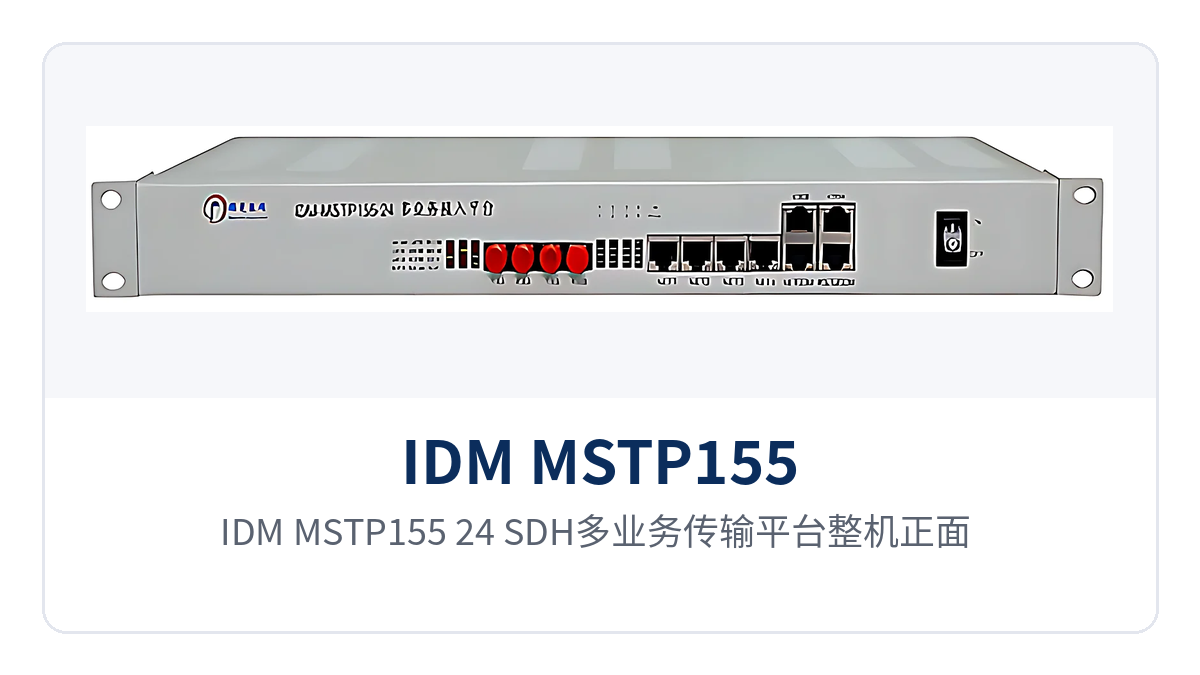

图1：IDM MSTP155-24 SDH多业务传输平台整机正面，19英寸1U机箱与面板运行指示灯

3槽位混插MSTP设备是什么

3槽位混插MSTP设备是插卡式结构的SDH接入设备，属于光传输设备中的接入层产品，三个业务插盘槽位不绑定业务种类，同一机箱可按站点业务清单插入不同接口盘。业务扩容时更换插盘即可，机框与背板继续留用，升级成本落在插盘上。

可选接口盘包括8E1接口盘、USER盘、8路电话接口盘与8路RS232/RS485/RS422接口盘。接口盘决定业务形态，同一台SDH设备在一个站点做电话接入、在另一个站点做E1汇聚，差异只体现在插盘配置上。

3个业务插盘槽位分别能插什么

三个槽位按站点业务清单组合配置，插盘之间互不影响，一块盘对应一类接口；常用接口盘的承载对象如下，选型时逐盘核算话路数与串口数，并为后续扩容留出余量。插盘数量与接口类型在配置清单中逐项写明：

• 8E1接口盘：单盘提供8组E1接口，承载2.048Mbps的E1业务，用于对接既有E1设备与远端PDH光端机。
• 8路电话接口盘：单盘提供8路电话接口，供调度电话、行政电话与热线接入。
• 8路RS232/RS485/RS422接口盘：单盘提供8路串行接口，承载远动、监测与工业控制类低速数据。
• USER盘：通用用户业务盘，接口类型按项目配置；具体可提供的接口种类此处资料库暂无相关信息，选型时向厂家确认。

双STM-1光口1+1通道保护怎么组环网

设备提供两个STM-1光接口，构成双STM-1光口1+1保护：主用光通道承载业务，备用光通道保持可用，主用通道的光纤或光模块出现故障时，业务由备用通道承接，站点业务不随单条光路中断。

组网按站点分布与光纤资源选拓扑，同一张专网内可以多种拓扑并存。四种常见用法各自的适用条件如下，工程上据此确定每个区段的光口连接方式与备用通道走向，并标明主备光口的接线位置：

• 点对点：两端各一台设备，业务经光通道直连，适合两个机房之间的业务延伸。
• 链形：多站点依次串接，中间站点就地上下业务，适合沿线站点间距均匀的线路。
• 环形：站点首尾成环，任一段光缆中断，业务沿环的另一方向绕行，与1+1通道保护配合使用。
• 联合组网：作为远端接入节点与集中型MSTP系统对接，业务汇入中心端统一调度。

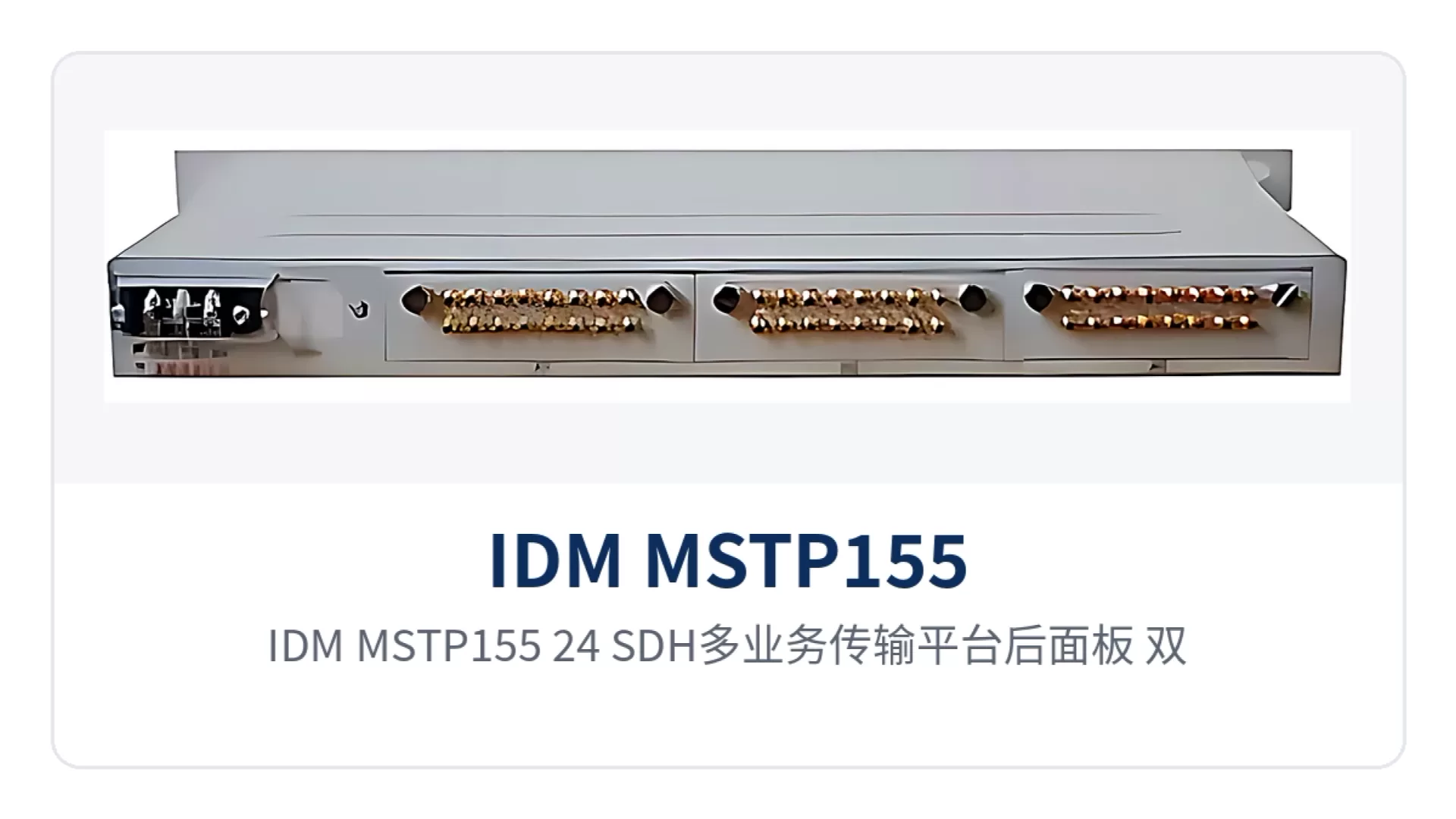

图2：IDM MSTP155-24 SDH多业务传输平台后面板，双STM-1光接口与业务插盘接口布局

环网部署时，双光口分别接环的两个方向，一条光缆被挖断只影响单侧通道，业务倒换到另一侧后继续传送。环形与链形可按站点分布混用，先建链、后成环的线路也能平滑过渡，不必推翻已建机房。对于政府专网光纤通信方案与军队应急通信车方案这类对链路连续性要求高的场景，双光口环网结构可作为组网的优先选项。

核心功能

IDM MSTP155-24把SDH传输、PCM复用与以太网接入收在同一机框内，功能覆盖传输、保护、接口与运维四类，逐项列于下表。表中接口数量按单盘计，站点按业务清单叠加配置即可。

功能项	功能说明
SDH/MSTP光传输	两个STM-1光接口承载业务，可与集中型MSTP系统联合组网，远端PDH设备业务统一汇入传输环
1+1通道保护	双光口一主一备，主用通道故障时业务由备用通道承接，专网链路故障不断业务
PCM复用	集SDH光传输、PCM复用、以太网接入于一体，窄带语音与数据在SDH通道内复用传输
3业务插盘槽位	三个槽位按站点业务清单混插接口盘，业务扩容与变更只动插盘，机框留用
电话接口	可选配8路电话接口盘，单盘8路话路，调度电话与行政电话同机接入
串行数据接口	可选配8路RS232/RS485/RS422接口盘，单盘8路串口，承载远动与工业控制数据
E1接口	可选配8E1接口盘，单盘8组E1，与既有E1设备、远端PDH光端机对接
物理隔离以太网	可提供4路物理隔离以太网，各路独立转发、互不共享带宽，业务按域分开承载
N×E1带宽捆绑	以太网带宽按N×E1任意分配，线路资源调整时带宽随之重新分配
64K数据通道	2路n×64K（n=1～31）的V.35/V.11通道，用于低速数据与协议转换类业务
网管功能	具有完善的网管功能，可对设备配置、故障查询、数据统计并在线实时监控网络运行状况
同步定时	符合ITU-T G.813标准，在定时精度、牵入牵出、噪声产生与噪声容限等方面满足要求

关键技术参数

下表参数取自产品技术资料，适合组网设计与设备选型核对；未列项目以随机技术资料与商务确认为准。核对顺序建议先看光接口与保护方式，再看插盘与以太网能力，最后确认供电与安装条件。

项目	参数/指标	说明/适用条件
机箱结构	19英寸1U标准机箱	便于机架安装，站点机位占用小
光接口数量	2个STM-1光接口	构成双STM-1光口1+1保护，分别接环的两个方向
保护方式	1+1通道保护	主用光通道故障时业务由备用通道承接
业务插盘槽位	3个	可插8E1接口盘、USER盘、8路电话接口盘、8路RS232/RS485/RS422接口盘
64K数据通道	2路n×64K（n=1～31），V.35/V.11	按n×64Kbps分配带宽，用于低速数据接入
以太网接口	可提供4路物理隔离以太网	各路独立转发，带宽按N×E1捆绑任意分配
复用能力	集SDH光传输、PCM复用、以太网接入于一体	宽带与窄带业务在同一传输通道内承载
组网方式	点对点、链形、环形，可与集中型MSTP系统联合组网	按站点分布选择拓扑，环网提供路由保护
同步定时	符合ITU-T G.813	定时精度、牵入牵出、噪声产生与容限、转移特性满足标准要求
网管	完善网管功能，支持配置、故障查询、数据统计与在线实时监控	中心机房掌握各站点运行状态
元器件与防护	工业级元器件，全面的电磁兼容与接口保护设计	适应变电站、轨道沿线等专网环境
光接口型式、波长与传输距离	此处资料库暂无相关信息	以随机技术资料与商务确认为准
供电方式与整机功耗	此处资料库暂无相关信息	以随机技术资料与商务确认为准
工作温度与相对湿度	此处资料库暂无相关信息	以随机技术资料与商务确认为准

光接口的型式、波长与传输距离，以及供电方式、整机功耗、工作温度与湿度等项，产品资料未给出具体数值，此处资料库暂无相关信息，订货时向厂家确认。上述缺口不影响组网设计，按现场光缆资源与机房条件先定拓扑与插盘配置，再据此确认光模块与供电方案即可。作为SDH设备厂家，瑞光极远可结合政府专网光纤通信方案、军队应急通信车方案等实际需求提供产品展示与选型支持，方便指挥调度系统厂家与光端机厂家在方案阶段完成设备配置核对。

差异化价值

专网选购小型MSTP设备，判断点通常落在链路能不能扛住故障、一台设备能接几类业务、不同业务能不能分开承载这三处，下表按这三条列出产品展示能力与对应价值。三条判断标准同时决定接入层SDH设备的可用性与后续扩容、运维投入。

差异化能力	对专网用户的价值
双STM-1光口1+1保护	专网链路故障不断业务：主用光通道中断后业务由备用通道承接，调度电话与E1通道不随单条光路掉线
3个业务插盘槽位按需混插	电话、E1、RS485混插即用：三个槽位按站点业务清单配置，一台SDH设备承载语音、E1与串行数据多类业务
4路物理隔离以太网与N×E1带宽捆绑	业务安全隔离可调：监控、办公与生产业务分域承载，带宽按线路资源重新分配
工业级元器件与电磁兼容设计	变电站、轨道沿线等强干扰环境下稳定运行，接口保护降低雷击与浪涌带来的板卡损伤

典型应用场景

3槽位混插MSTP设备在专网中多处于接入层，向上经STM-1光口汇入传输环，向下接远端PDH光端机、光猫与各类业务终端。不同行业对接入层的要求侧重点不同，下面三个场景是常见落点，也是瑞光极远光传输设备在专网接入层的典型应用方向。

电力专网的变电站与供电营业网点

变电站与偏远供电网点机位紧张，站内同时有调度电话、E1远动通道与监控网络需要上传，纤芯资源却有限。设备以1U机箱装在通信屏内，三个槽位按站内业务清单配盘，电话与E1业务经STM-1光口汇入集控站的传输环。

双STM-1光口分别接环的两个方向，站间光缆被外力破坏时业务沿另一侧绕行，调度电话与远动通道不中断。4路物理隔离以太网把监控网与办公网分开承载，生产控制类业务与办公业务在传输环节互不影响。

轨道交通的沿线通信节点

轨道交通沿线站点分散、间距长，通信设备舱空间与检修窗口都受限。设备采用19英寸1U机箱与插卡式结构，业务接口按站点实际话路与数据需求配置，增开业务时更换插盘即可，不必整机更换。

沿线组网多以链形起步、逐步成环，双光口与1+1通道保护让环上单段光缆故障不影响全线电话与数据业务。串行接口盘承载信号与监测类低速数据，与电话、E1业务在同一台SDH设备上接入，设备舱内的设备数量相应减少。

军队与公安的指挥调度节点

指挥调度节点的业务种类多、链路连续性要求高，站点之间往往需要临时增设或快速调整节点。设备可直接对接远端PDH光端机、光猫与多业务光端机，既有接入设备不必更换，业务经STM-1光口汇入指挥中心的传输系统，适配军队应急通信车方案与政府专网光纤通信方案的接入层需求。

三个槽位按现场业务清单混插，电话、E1中继与RS485控制数据一机承载；4路物理隔离以太网让指挥信息与视频监控分域传输。完善的网管功能可在线实时监控各节点运行状态，指挥中心不必逐站巡检即可掌握链路情况。

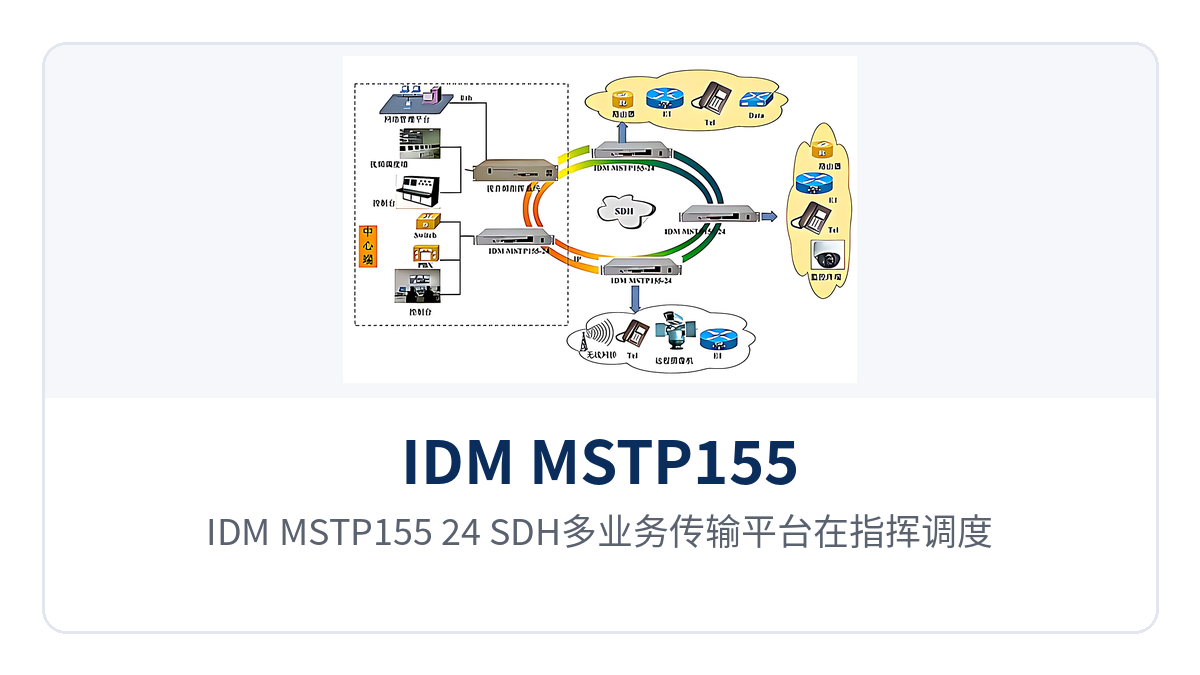

图3：IDM MSTP155-24 SDH多业务传输平台在指挥调度系统中的组网应用示意

结语

作为一款3槽位混插MSTP设备，IDM MSTP155-24把SDH传输、PCM复用与以太网接入收进19英寸1U机箱，双STM-1光口1+1保护让专网链路在单条光路故障时仍有通道可用，三个业务插盘槽位让电话、E1与RS485按站点需求混插，4路物理隔离以太网与N×E1带宽捆绑把不同业务域分开承载。

电力专网、轨道交通与军队公安指挥调度的接入层节点，业务种类多、机位与纤芯却有限，一台SDH设备同时完成多业务接入、SDH传输与PDH光接入，站点侧的设备数量与故障点相应减少。瑞光极远作为SDH设备厂家与光端机厂家，在政府专网光纤通信方案、军队应急通信车方案及指挥调度系统厂家的项目配套中，可结合具体插盘配置、光模块与供电方案，建议结合项目业务清单与厂家确认后确定。
