IDM MSAP622/155汇聚型SDH设备
三技术同框省两台设备 6U插盘按需扩容 光口在线改速率互备份
IDM MSAP622/155 sdh设备整机采用19英寸、（6+1）U、插盘式结构，MSAP设备根据实际需要可以配置不同数量、不同种类的支路业务盘，提供多业务的接入功能。MSAP设备可以向上提供STM-1/STM-4上联光接口，MSAP设备光接入盘类型包括：STM-1接入盘、STM-4汇聚盘；向下提供千兆以太网、百兆以太网、E1业务、电话业务、各种64K等多种业务接入。
IDM MSAP622/155 是北京瑞光极远数码科技有限公司研制的622M汇聚型光电一体化传输设备，由STM-4与STM-1光传输单元、交叉汇聚单元和插盘式业务接入单元组成，用于数据通信网络接入层的业务接入、传输与汇聚，是一款面向接入层汇聚场景的SDH设备。
整机采用19英寸6U插盘式结构，向上提供STM-4上联光接口与STM-1接入光接口，向下按业务点表插入不同种类支路盘，可接入千兆以太网、百兆以太网、E1、电话与各种64K业务。设备把SDH传输、PBX语音交换与全光以太网交换三种技术融合在同一个机框内，作为SDH设备厂家在接入层产品展示中的代表机型，其插盘式结构便于按需配置各类业务接口。

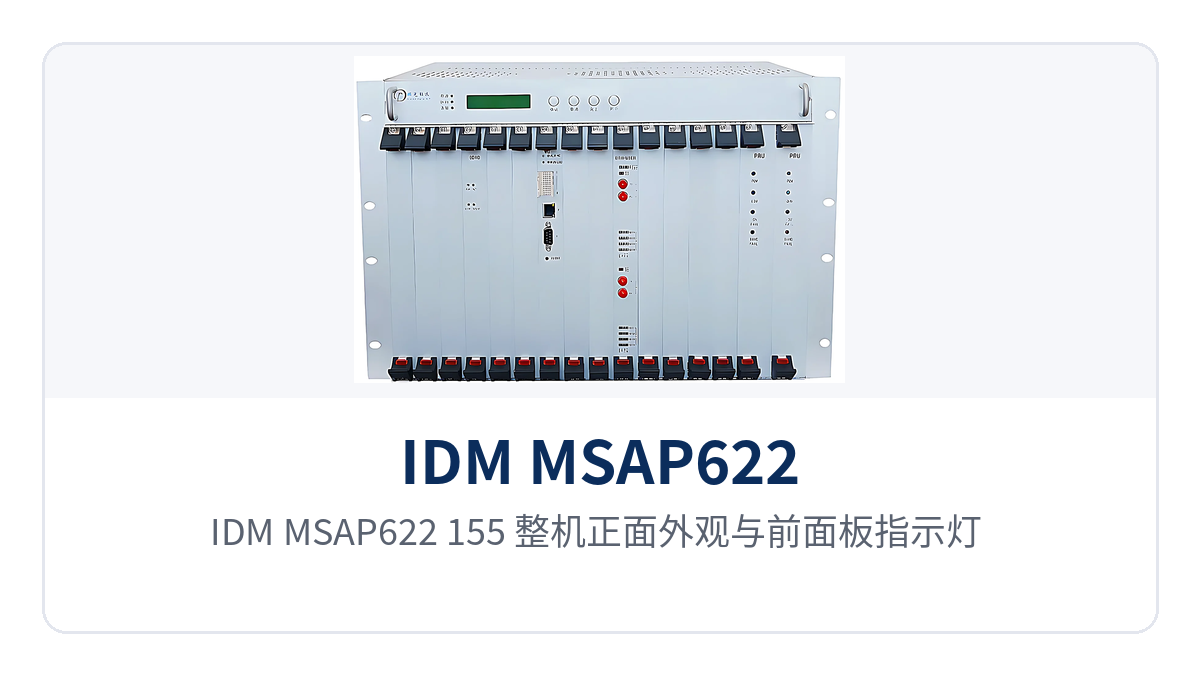

图1：IDM MSAP622/155 整机正面外观与前面板指示灯、业务插盘槽位特写
核心参数速览：STM-4 622M上联 · E1 N×VC12通道化 · 双电源-48V/220V · 20Km长距光口 · 收/发速率622.08Mbps与155.52Mbps · ≤150W整机功耗 · 19英寸6U插盘式
在组网应用中，该设备可作为光传输设备承担接入层业务的传输与汇聚，支持MSTP多业务传送能力，适用于政府专网光纤通信方案中的接入节点部署；同时其紧凑的6U插盘式结构与双电源配置，也适合军队应急通信车方案等对空间与供电适应性要求较高的场景。瑞光极远作为光端机厂家，在该机型上延续了光电一体化设计思路，为接入层SDH与MSTP混合组网提供了灵活的产品展示方案。
622M汇聚型光电一体化传输设备如何把多路STM-1收进一路622M上联
上联侧按光接入盘分档：STM-4汇聚盘工作在622.08Mbps，STM-1接入盘工作在155.52Mbps，两类盘插在同一机框的不同槽位，接入站点与汇聚站点按网络层级分别配置。满配时STM-4光接口可达20个、STM-1光接口可达56个，实际数量按插盘配置确定。作为专业SDH设备厂家的成熟产品，该设备在光传输设备领域承担着多路STM-1业务向622M上联汇聚的关键角色。
交叉是汇聚的核心：STM-4交叉汇聚盘单盘提供32×32个VC-4、2016×2016个VC-12与512×512个64K时隙的无阻塞交叉，支持单向、双向和广播业务。
STM-1交叉汇聚盘单盘提供441×441个VC-12与1024×1024个64K时隙，同样支持单向、双向和广播业务。VC-12是承载2.048Mbps E1的SDH通道颗粒，一个VC-4容纳63个VC-12，E1、以太网与64K业务各占独立容器。这一SDH交叉架构使设备在MSTP组网中能够灵活调度各类业务颗粒。
可靠性落在模块层面：STM-4交叉汇聚盘、主控盘与电源盘均按互备份方式配置，STM-4交叉汇聚盘提供4路STM-4光接口、光口可在线配置为STM-1速率，任意两路STM-4光口可互备份。检修或扩容按盘更换，其余业务盘的时隙与配线保持不动。
功能构成：传输、交叉、业务接入、同步与网管各管一段
功能按传输、交叉、业务接入、同步与网管五条线索展开，下表逐项列出功能项与作用，MSAP设备配盘时按项目业务点表核对盘型与数量。表中接口数量为满配插盘时的能力上限，实际配置以槽位与交叉容量为准。
| 功能项 | 功能说明 |
|---|---|
| SDH光传输 | 向上提供STM-4（622.08Mbps）与STM-1（155.52Mbps）光接口，满配STM-4接口20个、STM-1接口56个 |
| VC-4、VC-12与64K交叉 | STM-4交叉汇聚盘单盘32×32个VC-4、2016×2016个VC-12、512×512个64K时隙无阻塞交叉；STM-1交叉汇聚盘441×441个VC-12、1024×1024个64K时隙 |
| E1接入 | 满配E1接口536个，符合ITU-T G.703，阻抗75Ω/120Ω，帧结构PCM30/32，随路信令 |
| 以太网接入 | FE接口满配104个、每组带宽N×VC12（N≤50）；GE接口满配16个、每组带宽N×VC12（N≤63），均支持IEEE802.3 |
| 电话与音频 | FXS/FXO/磁石接口满配210个，EM2/4线接口100个，话音按ITU G.711中A律64Kbps编码 |
| 64K数据 | 同向64K接口、V.24接口满配210个（异步≤9600bps、同步64Kbps），V.35接口n×64Kbps（n=0～31） |
| 数字中继 | 可插数字中继盘，提供8×N个中继接口（N≤8） |
| 信令网关 | 可插信令网关盘，支持No.1、No.7、PRI、V5.2等信令 |
| 以太网汇聚盘 | G3-EOSEOP盘提供4组独立以太网汇聚接口，EOS模式每组支持63个方向接入；G3-2GE盘提供2组GE，每组1光1电，带宽N×VC12（N≤63） |
| 同步定时 | 时钟源可选线路时钟、外时钟（2Mbit/s或2MHz）与自由振荡 |
| 网管与告警 | 提供基于DCC、E1、N×64K与TCP/IP的以太网管理通道，接入Netguard管理系统，支持SNMP简单网络管理协议 |
| 组网与网元配置 | 同一设备可配置为TM、ADM或MADM，支持点对点、链路、环网、星型、树型、环切环、环相交组网 |
| 散热设计 | 自然散热与风扇强制散热，具智能温控风扇和风扇状态检测功能 |

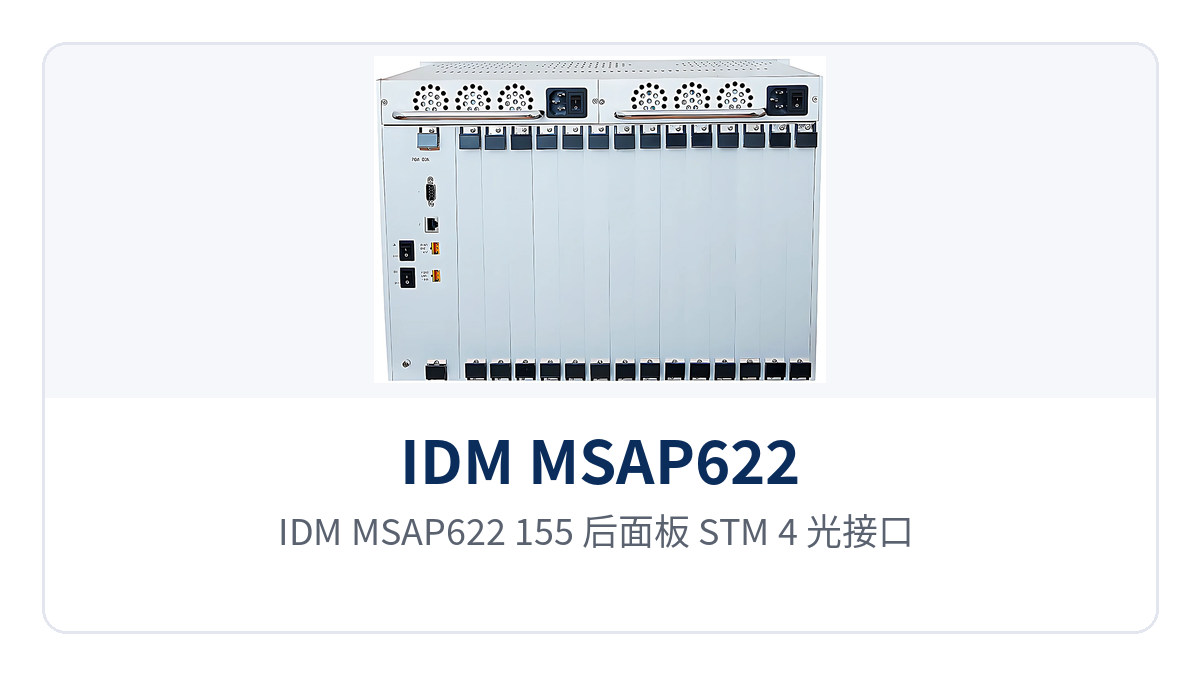

图2：IDM MSAP622/155 后面板 STM-4 光接口、E1 与以太网业务接口、电源接线端子布局
上述功能构成使该设备既可作为SDH设备独立组网，也可作为MSTP平台承载多业务接入，在产品展示中常以盘型配置表的形式呈现给用户。瑞光极远作为光端机厂家，在政府专网光纤通信方案与军队应急通信车方案中均以该系列设备作为汇聚层节点，配合SDH设备的交叉调度能力完成多路E1与以太网业务的统一上联。
核心参数怎么核对：光口、E1、以太网、语音与供电
参数按光接口、E1、以太网与数据、语音、供电与环境分组列出。核对顺序是先算光功率预算与站间距离，再数E1方向与业务点数，最后确认供电制式与机柜空间；表内数值取自产品技术资料，工程核算以现场光纤与配线条件为准。作为SDH设备厂家，瑞光极远在光传输设备的产品展示中将这些接口参数逐项列明，便于专网用户核对选型。
光接口与20Km传输距离
STM-4采用SFP光模块、STM-1采用FC光接口，单模为标准配置，可选多模。发光功率-12~-6dBm、接收灵敏度优于-32dBm，单模标准传输距离20Km，站间距超出标准配置时换装远距离光模块延长，机框与业务时隙配置不变。该系列SDH设备的光接口按板卡速率等级选配，MSTP组网时可直接纳入政府专网光纤通信方案。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | STM-4为SFP，STM-1为FC | 插槽式光模块，单模为标准配置，可选多模 |
| 收/发速率 | 622.08Mbps/622.08Mbps（STM-4），155.52Mbps/155.52Mbps（STM-1） | 收发速率一致，按板卡速率等级选配 |
| 收/发波长 | 1310nm/1550nm | 两端模块按波长配对 |
| 发光功率 | -12~-6dBm | 核算光链路预算用 |
| 接收灵敏度 | 优于-32dBm | 弱光链路的接收门限 |
| 传输距离 | 20Km | 单模标准配置，可选装远距离光模块实现更远距离传输 |
E1接口：码速率2.048Mbps与N×VC12通道化
E1支路符合ITU-T G.703建议，码速率2.048Mbps、码型HDB3，帧结构PCM30/32，阻抗75Ω与120Ω按现场配线选定。每路E1映射进一个VC-12容器，线路上的E1时隙由交叉矩阵统一指派到指定方向，E1通道化支持N×VC12（N≤50/63），E1业务灵活收敛到622M或155M光通道。SDH设备的E1支路可直接对接既有PDH与PCM设备，在军队应急通信车方案中承担话路与远动业务的收敛。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 码速率 | 2.048Mbps | E1线路标准速率 |
| 码型 | HDB3 | 与国内E1线路制式一致 |
| 标准协议 | 支持ITU-T G.703 | 可直接对接SDH、PDH与PCM设备的2M支路 |
| 阻抗 | 75Ω/120Ω | 同轴或平衡接入，按现场配线选定 |
| 帧结构 | PCM30/32 | 每帧32个时隙，30个时隙承载业务 |
| 信令 | 随路信令 | 话路状态随语音时隙一并传送 |
| 接口数量 | 满配536路 | 按站点E1方向数与保护方式核算 |
以太网接口：FE每组N≤50、GE每组N≤63
FE接口满配104个、GE接口满配16个，均为RJ-45，支持IEEE802.3与全/半双工自适应。以太网带宽按N×VC12设定：每组FE带宽N≤50，每组GE带宽N≤63，以太网业务与E1在同一条622M光通道内各占独立的VC-12容器，互不抢占带宽。MSTP多业务承载能力使以太网与E1在同一台SDH设备内并行收敛，减少政府专网光纤通信方案中的设备种类。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| FE接口 | RJ-45，N×VC12（N≤50） | 支持IEEE802.3，全/半双工/自适应，满配104个 |
| GE接口 | RJ-45，N×VC12（N≤63） | 支持IEEE802.3，全/半双工/自适应，满配16个 |
| 同向64K接口 | G.703标准，64Kbps，平衡120Ω | 全面符合ITU的G.703建议标准 |
| V.24接口 | 异步≤9600bps；同步64Kbps | 电气特点符合CCITT V.28协议 |
| V.35接口 | RJ-45，n×64Kbps（n=0～31） | 符合ITU-T V.35建议，终端接口符合ISO2593规定 |
| 数字中继接口 | 8×N个（N≤8） | 由数字中继盘提供，用于交换机侧中继接入 |
语音与64K数据接口
电话业务以FXO、FXS、磁石与EM2/4线四种接口盘落地，话音统一按ITU G.711中A律64Kbps编码，与既有PCM网互通，两端不必加装转码设备。64K数据业务覆盖同向64K、V.24与V.35三类接口，远动、监控与路由器上联按速率选盘，全部在同一个交叉矩阵内指派时隙。光端机厂家在配盘时按站点话路点表核算，语音与数据业务共用SDH时隙资源。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| FXO/FXS音频范围 | 300Hz~3400Hz | 话音频带内传输 |
| 压缩率 | ITU G.711中A律 | 64Kbps话音编码，与PCM网互通 |
| 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 二线电话接口指标 |
| 环路电流 | 20mA/路 | 话机馈电电流 |
| EM2/4线与磁石接口 | 音频300Hz~3400Hz、阻抗平衡600Ω | 压缩率ITU G.711中A律，回波损耗不低于18dB |
| 接口数量 | FXS/FXO/磁石满配210个，EM2/4线100个 | 按站点话路点表配盘，话路按64K时隙复用 |
供电、功耗与安装环境
供电制式为AC220V与DC-48V可选，交流机房与直流站点共用同一型号，备件只需备一种。整机功耗≤150W，满配插盘时的取电与散热压力可控；STM-4交叉汇聚盘、主控盘与电源盘按互备份配置，接线端子与极性以随机技术资料为准。该供电设计适配军队应急通信车方案的直流供电条件，也满足政府专网光纤通信方案中无人值守站点的长期在线要求。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 供电方式 | AC220V/DC-48V | 双电源制式可选，按机房电源条件选定 |
| 整机功耗 | ≤150W | 满配插盘时的整机取电 |
| 关键模块备份 | STM-4交叉汇聚盘、主控盘、电源盘互备份 | 检修按盘更换，其余业务不受牵连 |
| 工作温度 | -10℃~+50℃ | 通信机房、变电站通信室与野外机柜 |
| 相对湿度 | 0~95%（无凝结） | 无凝结条件下正常工作 |
| 外形尺寸 | 482×309×132(mm) | 长×深×高，19英寸机架安装 |
差异化价值：STM-4 622M上联、E1通道化与双电源低功耗
三项差异化能力各有可核对的口径，可直接写进技术规格书与投标参数表。上联速率决定汇聚节点能不能用一台设备收敛多个方向，通道化能力决定业务扩容要不要换硬件，供电与功耗决定无人值守站点能不能长期在线。瑞光极远作为SDH设备厂家，在产品展示中将这三项能力与具体参数一一对应，便于专网用户按政府专网光纤通信方案与军队应急通信车方案的实际工况选型。
| 差异化点 | 对专网用户的价值 |
|---|---|
| STM-4汇聚622Mbps上联 | 单台设备向上提供622.08Mbps线路，向下汇聚多路STM-1接入，汇聚站点不必为每个方向单设一台传输设备 |
| E1通道化支持N×VC12（N≤50/63） | E1业务按VC-12颗粒收敛，FE每组带宽N≤50、GE每组带宽N≤63，扩容只调带宽配置、不改硬件 |
| 双电源AC220V/DC-48V、整机功耗≤150W | 交流机房与-48V直流站同一型号通用，满配取电≤150W，无人值守站点的备电与散热压力可控 |
| 20Km长距光口 | 相邻站点20Km内可直连，省去中继机房；站间距更远时换装远距离光模块，机框不动 |
典型应用场景
622M汇聚型光电一体化传输设备面向专网接入层与汇聚层，电力专网、轨道交通通信与军队政府专网是三类典型部署位置。三类站点的业务点表不同，配盘思路一致：先定话路与E1方向，再定以太网口，最后按现场电源选供电制式。作为SDH设备厂家在接入层的主力产品，该系列设备在产品展示中常以多业务插盘能力作为核心卖点。
电力专网：变电站与调度中心之间的多业务同纤回传
变电站、开闭所到调度中心的业务以调度电话、远动数据、监控与办公网为主，单站业务量不大而种类多。MSAP622/155 在站内按盘接入：调度电话走FXO/FXS盘，远动与保护通道走E1盘，监控与办公走FE/GE盘，一条光纤同时回传话音与数据。这种基于SDH与MSTP混合架构的设计，使光传输设备在单一平台上兼顾TDM业务与分组业务。
变电站多为无人值守，站内-48V直流屏可直接取电，整机功耗≤150W 对蓄电池放电压力较小。检修按盘进行，交叉汇聚盘、主控盘与电源盘的互备份结构让单盘更换不必停整站业务，新增间隔时只增加业务盘与时隙配置。
轨道交通通信：沿线车站与区间站点的话音数据汇聚
轨道沿线车站与区间站点间距长、维护窗口短，通信业务包括公务电话、区间电话、广播音频与监控数据。设备在车站侧以E1、FE/GE与电话盘接入各类业务，经622M上联送中心，站间距在20Km以内时可直连，不必在区间增设中继设备。对于承建此类项目的SDH设备厂家而言，瑞光极远提供的622M汇聚型平台在区间直连场景中可减少中继节点数量。
沿线站点沿两个方向闭合即可组成环网，也可按链网顺序串接；环网保护在传输层面完成，区间光缆割接时业务沿另一方向送达，调度中心不必逐站重新配置。站内机柜集中在一个6U机框内，跳线与配线数量随设备数量一起下降。
军队与政府专网：6U机框按任务配盘快速开设
野外指挥所与临时执勤点的供电条件随现场变化，市电、油机与直流屏并存。AC220V与DC-48V双电源制式让同一台设备装进不同供电条件的机柜，开进不同站点时不必临时加装电源转换装置。这一特性在军队应急通信车方案与政府专网光纤通信方案中尤为实用，应急开设时无需额外配置电源转换单元。
6U插盘式结构支持按任务配盘：先插电话盘与E1盘开出基本指挥话路，再按需要加插以太网盘、数字中继盘与信令网关盘。整机支持点对点、链路、环网、星型与树型组网，同一设备可配置为TM、ADM或MADM，机动开设时的吊装与配线量随设备数量下降。

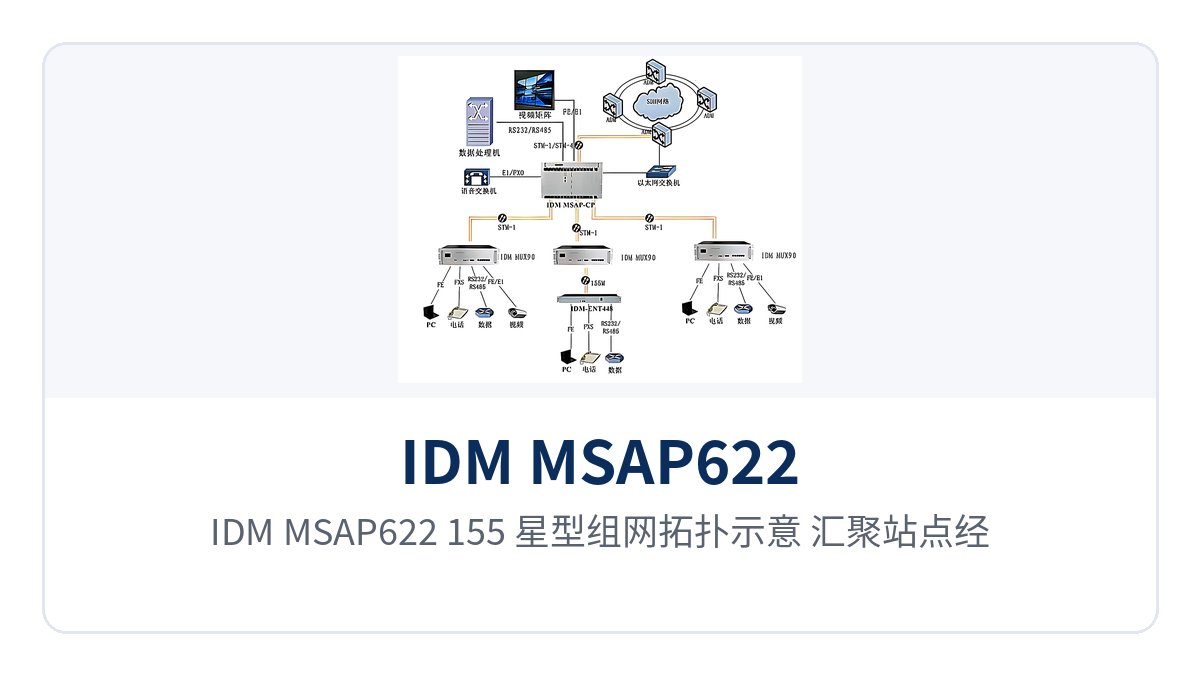

图3：IDM MSAP622/155 星型组网拓扑示意，汇聚站点经622M上联连接多个接入站点
结语
作为一款622M汇聚型光电一体化传输设备，IDM MSAP622/155 用STM-4上联解决汇聚节点的带宽，用E1、FE/GE、电话与64K插盘解决业务种类，用双电源与≤150W功耗解决站点取电。电力、轨道交通与军队政府专网的接入层项目中，一台6U机框同时承担接入、交叉与传输，机柜位、跳线数量与备件种类随之减少。对于光端机厂家与系统集成商而言，该平台在政府专网光纤通信方案和军队应急通信车方案中可作为接入汇聚一体化节点使用。
型号统一之后，跨线别调拨与备件共享同样变得简单：STM-1接入盘与STM-4汇聚盘按站点层级混插，扩容增加业务盘即可，机框与外部配线继续留用，已开通业务的时隙与配线不必重排。
