IDM MSAP155-24 SDH多业务接入平台
6槽位混插 24路E1 双光口40km 一台顶光端机加PCM
IDM MSAP155-24 SDH设备 155M光接口,19英寸2U标准机箱，整机单板设备，标准2U机箱，MSAP设备提供2组可插拔的电源单元，STM-1双光口、双纤单模FC接口、40公里光传输，6个业务槽位，MSAP设备最多提供24路E1接入
IDM MSAP155-24 SDH多业务接入平台是北京瑞光极远数码科技有限公司研制的一款SDH设备，采用6槽位24路E1接入设计，由STM-1光传输单元、PCM复用单元与可插拔业务接口盘组成，用于把电话、E1、以太网与低速数据收进同一台19英寸2U机箱，是面向专网接入场景的典型光传输设备产品展示。
专网接入站点的机位、纤芯与供电条件往往同时受限，站内却要同时上传调度电话、远动数据与办公网络。该SDH设备以标准2U机箱落地，6个业务槽位按站点业务清单插盘，站点侧不必再串接独立的光端机与PCM复用设备，机架占用与故障点一并减少。作为专业的SDH设备厂家，瑞光极远在该平台中融合了SDH与MSTP能力，可灵活承载政府专网光纤通信方案与军队应急通信车方案中的多业务接入需求。

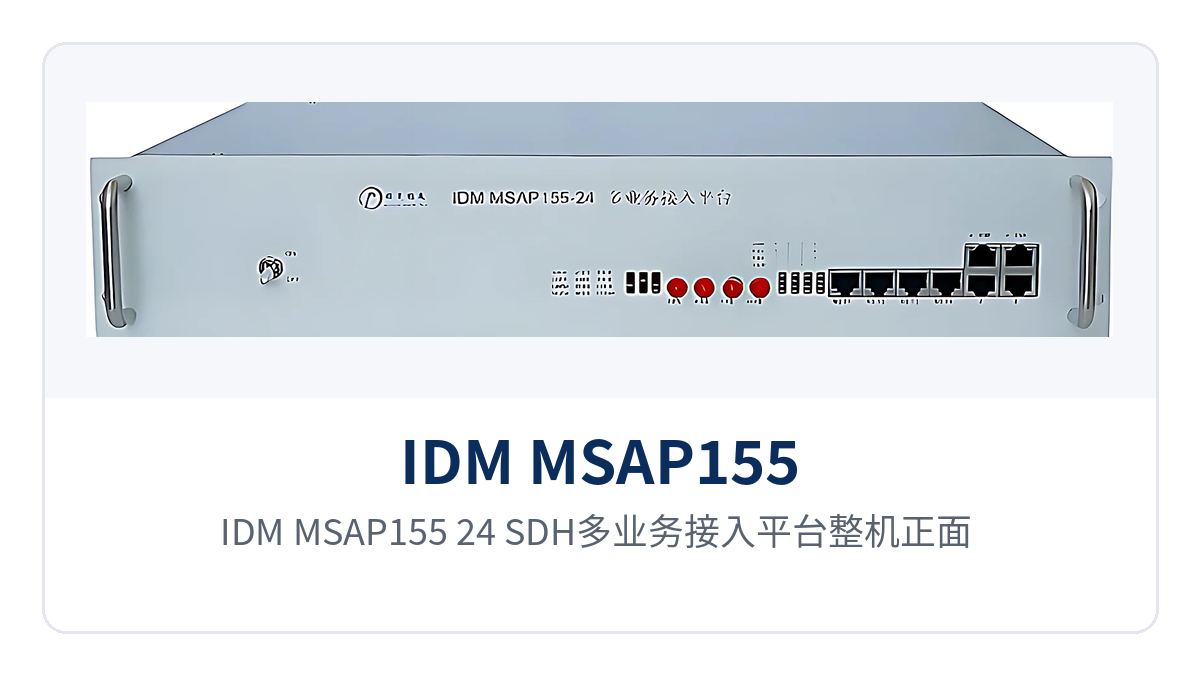

图1：IDM MSAP155-24 SDH多业务接入平台整机正面，19英寸2U机箱与双电源单元面板
核心参数速览：双光口STM-1 · 40km单模传输 · 6业务槽位 · 24路E1接入 · 双可插拔电源 · AC220V/DC-48V双供电 · 19英寸2U机箱 · -30℃~+50℃宽温
6槽位24路E1接入平台是什么设备
6槽位24路E1接入平台指的是支路侧用6个业务插槽组织接口、整机E1接入能力上限为24路的SDH设备，属于光传输网络中的接入层产品，也是SDH设备厂家面向接入场景的典型产品展示形态。业务扩容时增加或更换插盘即可，机箱与光路继续留用，投资落在插盘上而不是整机。
业务形态由插盘决定，同一型号的SDH设备在变电站做电话与E1接入、在轨道沿线做数据汇聚，差异只体现在插盘配置上。整机采用19英寸2U标准机箱，外形440×230×90mm，可装入标准机柜与通信屏。
6个业务槽位分别能插什么
6个槽位按站点业务清单组合配置，接口类型覆盖话音、E1、以太网与低速数据几类，插盘之间互不影响。单盘容量与可选盘型此处资料库暂无相关信息，配置时按业务清单向厂家核对，并为后续扩容留出余量。
- E1接口：承载2.048Mbps的E1业务，符合ITU-T G.703，阻抗75Ω/120Ω按现场配线选定。
- 电话接口：接入调度电话与行政电话，话音频带300Hz~3400Hz，按ITU G.711中A律编码，环路电流25mA/路。
- 以太网接口：提供RJ-45接口，符合IEEE802.3，全/半双工自适应，单路带宽N×2.048Mbps（N≤63）。
- 音频接口：平衡600Ω，回波损耗不低于18dB，用于2线/4线音频与广播业务。
- 64K数据接口：符合G.703，码速率64Kbps，平衡120Ω。
- 低速数据接口：V.24通道异步≤9600bps、同步64Kbps，符合CCITT V.28；V.35通道为n×64Kbps（n=0~31），符合ITU-T V.35建议。
2U机箱与双可插拔电源怎么保可靠
设备提供2组可插拔的电源单元，供电制式支持AC220V与DC-48V，站点有直流屏时直接用-48V、只有市电时用交流，两种制式在同一型号上可选。电源单元按插拔方式更换，检修时不必拆整机返厂。
整机功耗≤50W，工作温度-30℃+50℃、相对湿度095%（无凝结），覆盖变电站继保室、轨道沿线设备舱与野外机柜的运行条件。双电源单元与宽温设计共同决定无人值守站点的业务可用时长。

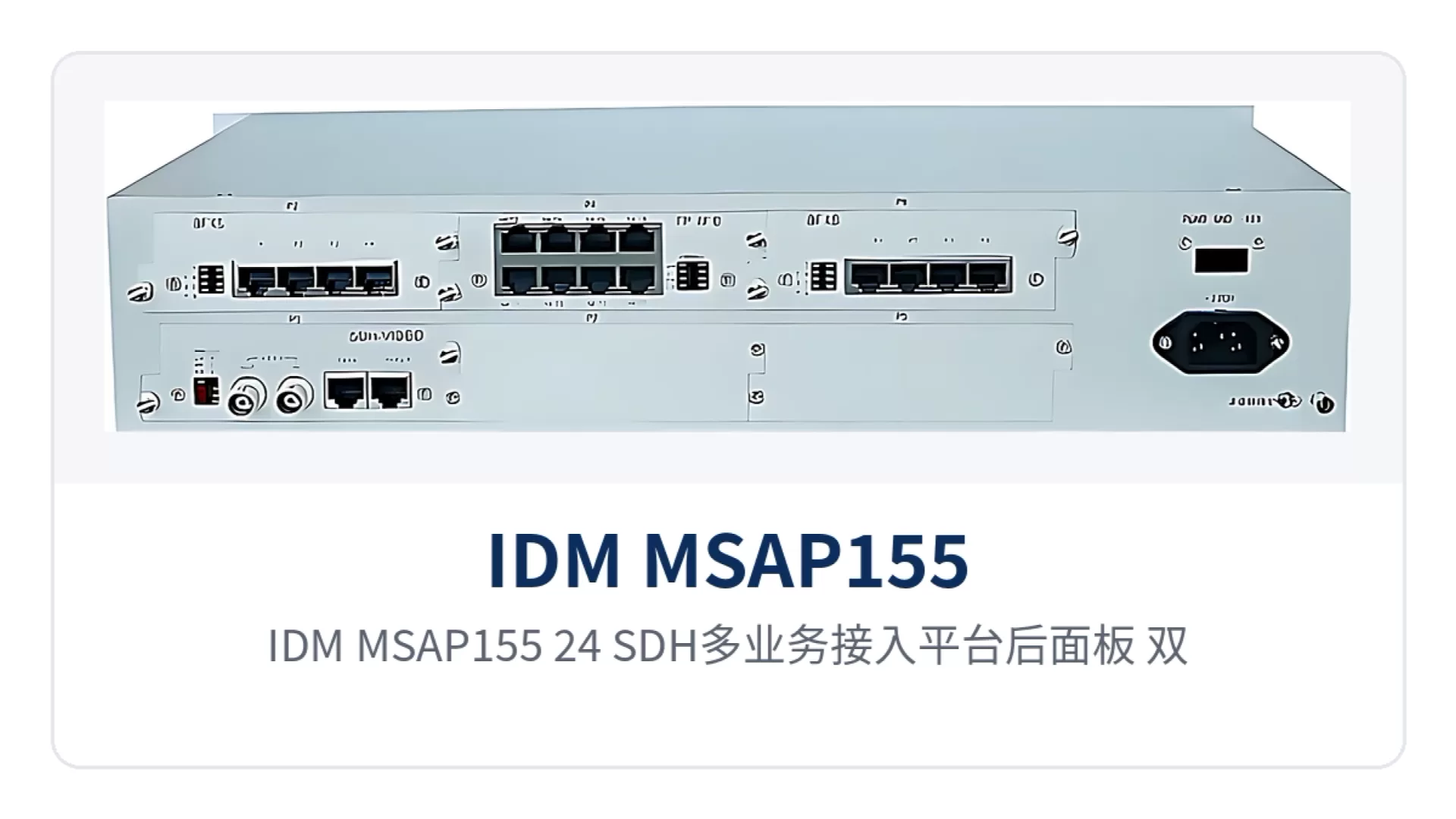

图2：IDM MSAP155-24 SDH多业务接入平台后面板，双STM-1光接口、业务插盘与可插拔电源单元布局
核心功能一览
平台把SDH光传输、PCM复用与多业务接入收在同一机框内，功能覆盖传输、复用、接入与供电四类，逐项列于下表。表中接口指标按整机能力列出，配置时按站点业务清单叠加插盘。
| 功能项 | 功能说明 |
|---|---|
| SDH光传输 | 提供2个STM-1光接口，收/发速率155Mbps，接口为FC（可定制SC等），单模为主、可选多模 |
| PCM复用 | 按PCM30/31帧结构复接话路与数据，信令采用随路方式，与既有PCM网络互通 |
| 6业务槽位 | 6个槽位按站点业务清单混插业务接口盘，业务扩容只动插盘，机箱与背板留用 |
| 24路E1接入 | 整机E1接入能力上限24路，码速率2.048Mbps、码型HDB3，阻抗75Ω/120Ω可选 |
| 电话接入 | 话音频带300Hz~3400Hz，压缩率ITU G.711中A律，环路电流25mA/路 |
| 以太网接入 | RJ-45接口，传输速率N×2.048Mbps（N≤63），符合IEEE802.3，全/半双工/自适应 |
| 音频接入 | 平衡600Ω音频接口，回波损耗不低于18dB，承载调度广播类音频业务 |
| 64K数据接入 | 码型符合G.703标准，码速率64Kbps，阻抗平衡120Ω |
| V.24低速数据 | 异步≤9600bps、同步64Kbps，电气特点符合CCITT V.28协议 |
| V.35数据 | RJ-45接口，传输速率n×64Kbps（n=0~31），符合ITU-T V.35建议，终端接口符合ISO2593规定 |
| 双可插拔电源 | 2组电源单元，支持AC220V与DC-48V，电源检修按插拔方式更换 |
| 宽温运行 | -30℃ |
关键技术参数
下表参数取自产品技术资料，适合组网设计与设备选型核对，未列项目以随机技术资料与商务确认为准。核对顺序建议先看光接口与传输距离，再看E1与业务接口，最后确认供电与环境条件。
光接口与传输距离
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | FC（可定制SC等） | 光口型式按现场光配线选定 |
| 光纤模式 | 单模（可选多模） | 单模用于站间链路，多模用于机房内短距跳接 |
| 收/发速率 | 155Mbps/155Mbps | 对应STM-1线路速率 |
| 收/发波长 | 1310nm/1550nm | 按所配光模块确定 |
| 发光功率 | -12~-6dBm | 光功率预算的发送端指标 |
| 接收灵敏度 | 优于-32dBm | 链路衰耗核算的接收门限 |
| 传输距离 | 20Km标配，选装远距离光模块可达40km及以上 | 站间距离在订货时说明，由厂家配发光模块 |
E1通道
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 通道数 | 24路 | 整机E1接入能力上限，按插盘配置落地 |
| 码速率 | 2.048Mbps | 符合ITU-T G.703建议 |
| 码型 | HDB3 | 与国内E1线路制式一致 |
| 阻抗 | 75Ω/120Ω | 同轴与平衡两种接入方式按现场选定 |
| 帧结构 | PCM30/31 | 信令采用随路方式 |
业务接口
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 以太网接口 | RJ-45，N×2.048Mbps（N≤63） | 符合IEEE802.3，全/半双工/自适应 |
| 电话音频范围 | 300Hz~3400Hz | 压缩率ITU G.711中A律 |
| 电话接口阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 二线电话接口指标，环路电流25mA/路 |
| 音频接口 | 平衡600Ω，回波损耗不低于18dB | 2线/4线音频与广播业务 |
| 64K接口 | G.703标准，64Kbps，平衡120Ω | 全面符合ITU的G.703建议标准 |
| V.24接口 | 异步≤9600bps、同步64Kbps | 电气特点符合CCITT V.28协议 |
| V.35接口 | RJ-45，n×64Kbps（n=0~31） | 符合ITU-T V.35建议，终端接口符合ISO2593规定 |
整机与供电
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 机箱结构 | 19英寸2U标准机箱 | 外形440×230×90mm，可装入标准机柜 |
| 业务槽位 | 6个 | 接口盘按站点业务清单配置 |
| 供电方式 | AC220V/DC-48V | 2组可插拔电源单元，两种制式可选 |
| 整机功耗 | ≤50W | 按满配插盘估算，用于机房配电与蓄电池核算 |
| 工作温度 | -30℃~+50℃ | 覆盖户外机柜与设备舱环境 |
| 相对湿度 | 0~95%（无凝结） | 非凝结环境下运行 |
双光口STM-1与40km单模传输怎么组网
双光口STM-1指的是整机提供2个155Mbps的STM-1光接口，收/发速率155Mbps/155Mbps，收/发波长1310nm/1550nm，接口为FC（可定制SC等），光纤模式以单模为主、可选多模。作为SDH设备接入层产品，这一配置直接决定了产品展示中光接口能力的核心指标。
40km单模传输由所配光模块决定：标准配置的传输距离为20Km，发光功率-12~-6dBm、接收灵敏度优于-32dBm，站间距离超出时选装远距离光模块，即可把单模链路延伸到40km及以上，接口型式与业务配置保持不变。对于需要长距离拉远的光传输设备场景，选装长距模块即可满足需求。
光功率预算决定一条STM-1链路能否开通：发光功率与接收灵敏度之间的差值构成可用衰耗，跳线、法兰与熔接点各消耗一部分。按-12~-6dBm发光、优于-32dBm接收核算，标准单模配置留出的余量足以覆盖20Km链路的接头损耗；链路更长时按实测光功率留余量并换装长距模块。
两个STM-1光口可分别接入不同方向的光纤，站点按分布组织点对点、链形或环形网络：中间站点就地上下业务，环上某段光缆中断时业务沿另一方向绕行。工程上先按光缆资源定拓扑，再确定每个区段的光口接线与光模块型号。瑞光极远在该系列SDH设备上保留了双光口的灵活组网能力，便于接入层站点按实际光缆走向组织网络。

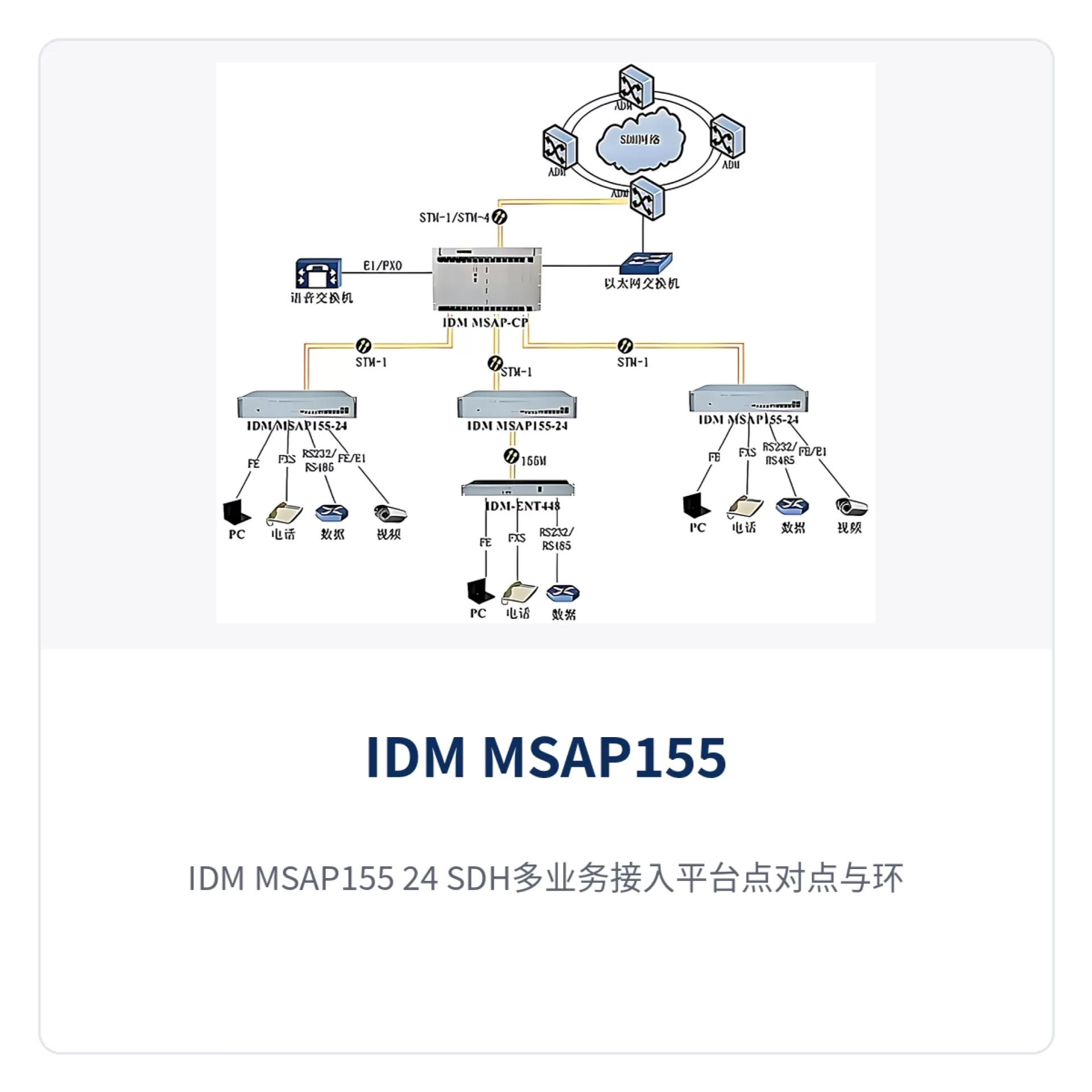

图3：IDM MSAP155-24 SDH多业务接入平台点对点与环形组网拓扑示意，远端站点业务经STM-1光口汇聚
差异化价值
专网选购接入层SDH设备，判断点通常落在链路能拉多远、机箱能承载几类业务、供电条件变化时怎么应对这三处。下表按这三条列出平台能力与对应价值，便于与项目需求逐项对照。
| 差异化能力 | 对专网用户的价值 |
|---|---|
| 双光口STM-1 | 两个155Mbps光口分别接不同传输方向，链形与环形拓扑可在一台设备上组织，中间站点无需另配光分支设备 |
| 40km单模传输 | 标准20Km、选装远距模块可达40km及以上，站间距超出标准距离时不必增设中继机房，骨干段落一次拉到 |
| 双可插拔电源 | 2组电源单元支持AC220V与DC-48V，站点有直流屏或只有市电都能直接接入，电源检修按插拔方式更换 |
| 24路E1接入 | 整机24路E1与6个业务槽位配合，电话、数据与以太网同机汇聚，站点侧设备数量与配电回路同步减少 |
典型应用场景
6槽位24路E1接入平台在专网中处于接入层，向上经STM-1光口汇入传输系统，向下接远端光端机、交换机与各类业务终端。电力能源、轨道交通与军队政府专网是对机位、宽温与供电制式要求较严的三类现场，下面逐一说明部署方式。
电力能源专网：变电站与供电营业网点的语音远动同传
变电站与偏远供电网点机位紧张，站内同时有调度电话、E1远动通道与监控网络需要上传，纤芯资源却有限。设备以2U机箱装在通信屏内，6个槽位按站内业务清单配置接口，电话与E1业务经STM-1光口汇入集控站的传输系统。
-30℃~+50℃的工作范围与≤50W的整机功耗适配无人值守站点的运行条件。双可插拔电源单元让交流与直流两种供电制式在同一型号上并存，站内只有直流屏时不必另外增加变换设备。
轨道交通：沿线车站与区间机房的业务汇聚
轨道交通沿线站点分散、间距长，通信设备舱的空间与检修窗口都受限。设备采用19英寸2U机箱与插盘式结构，业务接口按站点实际话路与数据需求配置，增开业务时更换插盘即可，不必整机更换。
站间电话与区间广播的音频接口在同一设备内落地，平衡600Ω音频接口回波损耗不低于18dB。区间监测数据走V.24通道，与话音共用同一条光通道，设备舱内的设备数量相应减少。
军队与政府专网：野外站点的SDH接入节点
野外站点供电条件复杂，市电、油机与太阳能直流并存，站点常长期无人值守。AC220V/DC-48V双供电与-30℃~+50℃工作范围让同一型号可以装在不同供电制式的机柜里，备件只需备一种。在军队应急通信车方案中，这种宽温双供电特性同样适用，车载环境下的供电制式切换不影响业务开通。
40km单模传输配合优于-32dBm的接收灵敏度，相邻站点之间通常不必设中继。链路更远时换装长距光模块，接口型式与业务配置保持不变，已开通的话路与远动通道不受改造影响，站点也不必额外增设中继机房。对于政府专网光纤通信方案而言，接入层站点采用SDH设备与MSTP组网结合的方式，可在保障可靠性的同时兼顾多业务汇聚需求。

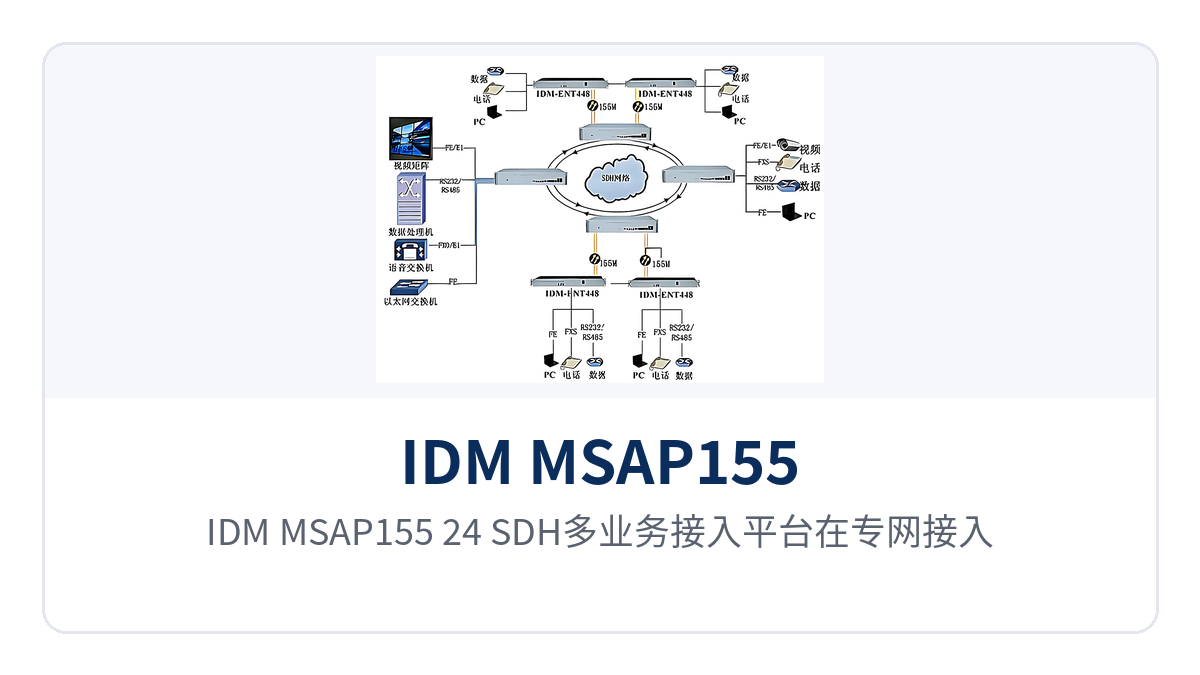

图4：IDM MSAP155-24 SDH多业务接入平台在专网接入层的部署示意，机柜内2U机箱与业务终端接线
结语
作为一款6槽位24路E1接入平台，IDM MSAP155-24把STM-1光传输、PCM复用与多业务接口收进19英寸2U机箱，双光口STM-1与40km单模传输解决骨干拉远，6个业务槽位与24路E1接入解决多业务汇聚。瑞光极远作为SDH设备厂家，在该平台上兼顾了MSTP多业务承载与SDH刚性管道各自的优势，适合接入层多业务并存的专网场景。
电力能源、轨道交通与军队政府专网的接入层节点，业务种类多、机位与纤芯却有限，一台光传输设备同时承担接入与复用，站点侧的设备数量、配电回路与备件种类随之减少。具体插盘配置、光模块型号与供电制式，建议结合项目业务清单与厂家确认后确定。
常见问题
IDM MSAP-CP PCM多业务接入平台是什么设备，主要用在哪些场景？
IDM MSAP-CP 是一台集成PCM多业务接入平台能力的集中式机框设备，由北京瑞光极远数码科技有限公司研制，依据ITU-T G.783建议定义的功能模块设计，采用19英寸7U标准机箱与插盘式结构，在同一个机框内完成SDH、PDH、PCM、IP、IPPBX与TDM OVER IP业务的接入与传输。作为中心端可组成环型、链型、星型等拓扑，并可与其他MSTP/MSAP设备组成冗余环网、相切环网，广泛用于部队、消防、电力、银行等领域的通信网，也适用于政府专网光纤通信方案与军队应急通信车方案。
查看完整回答IDM MSAP-CP 安装后光口或部分槽位业务不通，应该怎么排查？
IDM MSAP-CP 出现光口或部分槽位业务不通时，建议先用光功率计核对接收光功率与灵敏度范围，并检查跳线端面与弯曲半径；再核对两端设备的成对配置与光口跳线成端情况。随后检查业务盘插放槽位是否到位、E1接口线序与阻抗类型是否与对端一致，E1符合ITU-T G.703标准（2.048Mbps、HDB3码型）；最后比对网管侧时隙交叉配置与信令设置（V5.2、七号、一号或PRI）是否与业务清单一致。日常维护建议断电后插拔业务盘与光口、定期清洁端面，仍无法恢复时建议结合设备告警联系厂家技术支持。
查看完整回答什么情况下适合选用 IDM MSAP-CP 集中型多业务接入平台？
IDM MSAP-CP 适合以大用户集中接入为主、业务种类较多且需要分期扩容的专网：部队与消防侧重链路连续性与语音调度，电力侧重站点在线监控，银行侧重大客户专线。选型建议核对四项：业务清单与所需槽位数量（16个槽位）、光传输容量与光方向（STM-16（2.5G）或STM-4汇聚）、交叉容量（64个VC4，是否需要双G3ODXC盘互备份）、网管方式与拓扑（F/f网管接口，环型、链型或星型，是否需冗余环网保护）。供电方式、整机功耗与光接口传输距离等资料库暂无数据，以厂商技术资料和商务确认为准。
查看完整回答一台7U机框为什么能同时承载SDH、PCM、IP等多种业务？
IDM MSAP-CP 依据ITU-T G.783建议定义的功能模块设计，采用插盘式结构，16个业务槽位按项目需要插入不同种类的业务盘：STM-16与STM-4盘承担SDH光传输，PCM业务接入盘配20多种PCM插卡提供语音与数据业务，每块GEEOS盘提供3路GE接口实现千兆以太网在STM-1/STM-4线路上传输，每块CP-PD盘提供4组PDH光接口、每组承载1个百兆以太网接口与5组E1接口。各类业务的接入、交叉与传输在同一机框背板上完成，扩容时增加或更换业务盘即可，机框与背板继续留用。
查看完整回答IDM MSAP-CP 提供哪些槽位与业务盘，能接入哪些业务？
IDM MSAP-CP 的16个槽位可插入E1-USER盘、ETH-USER盘、STM-4汇聚盘、GEEOS盘、CP-PD盘、千兆光交换盘、STM1-WG盘、MSCP-21/42E1盘、EOSEOP盘、64K-USER盘等业务盘；对接远端设备时可提供E1接口、以太网接口、V.35/V.24接口、FXS/FXO接口以及热线电话接口。业务盘种类决定能接入的业务类型：E1盘承接2.048Mbps中继，以太网盘承载数据通道，PCM业务接入盘提供语音与数据业务，配置时按业务清单逐盘核算槽位与数量。
查看完整回答
