IDM MSAP-G3CP SDH多业务接入平台

IDM MSAP-G3CP 622M光口SDH多业务接入平台是一套SDH集中型光传输系统，由SDH设备厂家北京瑞光极远数码科技有限公司（Raytrans）研制，用于专网接入层的话音、数据与以太网业务接入、复用和汇聚，是光传输设备产品展示中的代表机型。

对外通道是622.08Mbps的STM-4光口与155.52Mbps的STM-1光口，两者均支持40Km单模传输，也可选装远距离光模块延展距离。系统按STM-1/STM-4/STM-16级别规划，本页参数按STM-4与STM-1光接口口径给出，适用于政府专网光纤通信方案与军队应急通信车方案等场景。

核心参数速览：STM-4 622.08Mbps · STM-1 155.52Mbps · 622M光口 · 40Km传输 · -32dBm灵敏 · 双电源输入 · E1 75Ω/120Ω可选

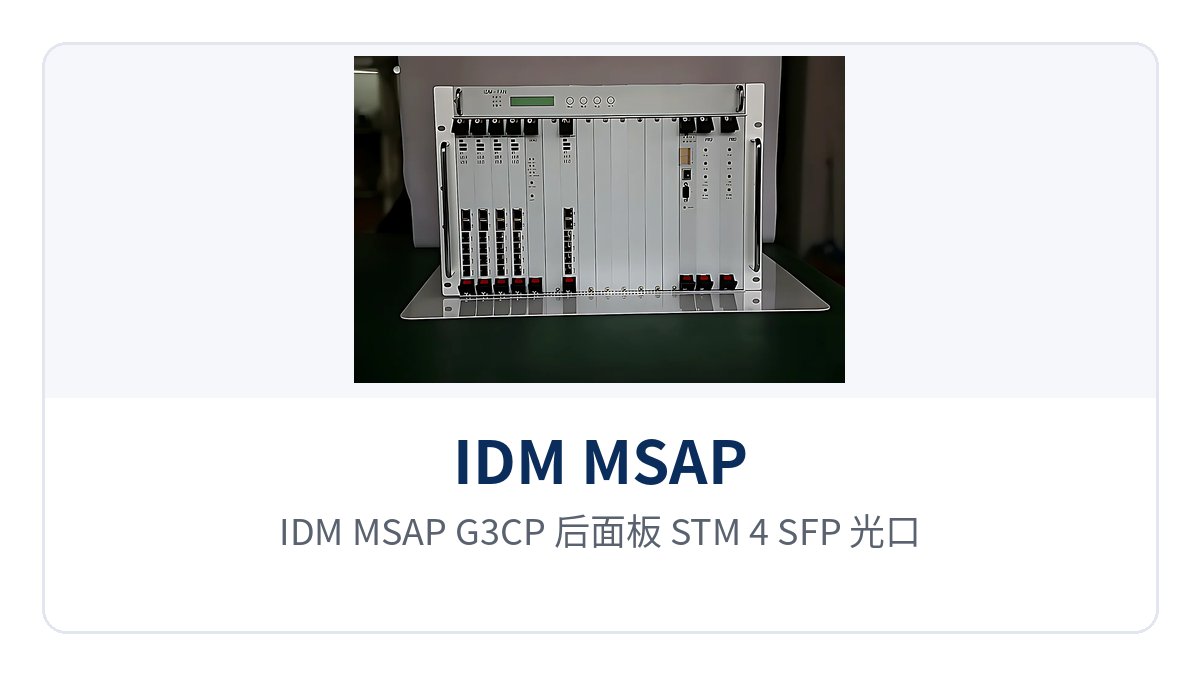

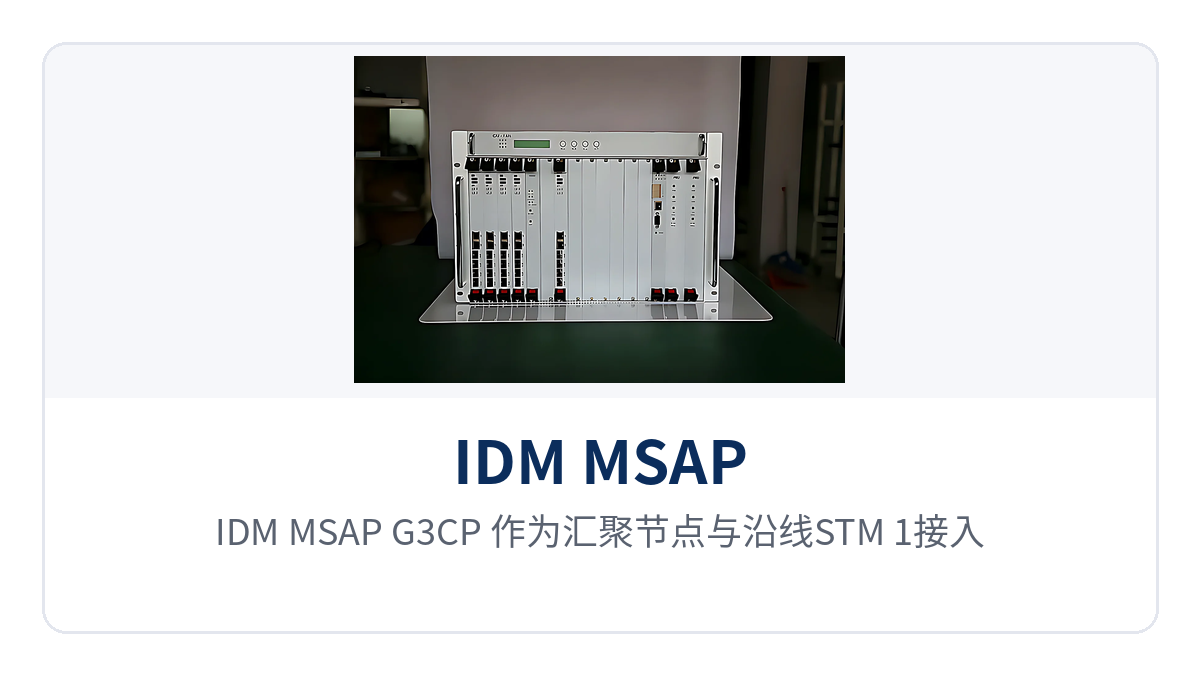

图1：IDM MSAP-G3CP 机架式整机正面外观、电源与光链路指示灯、业务盘区布局

这台设备是什么：一台集中型SDH多业务接入平台

IDM MSAP-G3CP作为瑞光极远（Raytrans）旗下的一款集中型SDH设备，采用19英寸机架式机箱，外形尺寸482×309×132mm，业务接口以业务盘形式集中插入同一机框，构成一套完整的产品展示方案。机箱深度309mm，可直接装入标准19英寸机柜，与既有光传输设备同柜并排安装。

向下接入的业务涵盖E1中继、FE与GE以太网、FXO/FXS模拟话路、EM2/4线与磁石接口、同向64K以及V.24/V.35低速数据。多类业务在机框内完成复用后进入光路，向上以STM-4或STM-1光接口送出，机房侧不必为每种业务单独配置一套SDH设备。

多路光接口让同一台SDH设备可以承担链形、环形与星型组网中的接入或汇聚节点，也使其成为MSTP组网中常用的接入层设备。沿线站点以STM-1光口接入、中心站以STM-4光口汇聚，是政府专网光纤通信方案中常见的一种配置路径，同样适用于军队应急通信车方案的快速部署场景。

这台设备能做什么：功能一览

IDM MSAP-G3CP的功能按光传输、E1复用、以太网接入与话音数据接入四类展开，每类能力都由对应的业务盘承载。下表列出各项功能与其作用，便于对照站点业务清单核对配置。

功能项	功能说明
STM-4/STM-1光传输	提供622.08Mbps的STM-4光口与155.52Mbps的STM-1光口，单模40Km，可选装远距离光模块延展距离
E1中继接入	提供2.048Mbps、HDB3码型的E1接口，遵循ITU-T G.703，阻抗75Ω/120Ω可选
PCM复用	按PCM30/32帧结构组织话路，随路信令随语音时隙传递，可与既有PCM交换设备互通
以太网接入	FE口带宽N×VC12（N≤50）、GE口带宽N×VC12（N≤63），符合IEEE802.3，全/半双工/自适应
模拟话路接入	FXO/FXS接口音频范围300Hz~3400Hz，G.711中A律压缩，环路电流20mA/路
音频与磁石接口	EM2/4线与磁石接口阻抗平衡600Ω，回波损耗不低于18dB
低速数据接入	同向64K（G.703，64Kbps，平衡120Ω）、V.24（异步≤9600bps、同步64Kbps）、V.35（n×64Kbps）
集中上架	19英寸机架式机箱，AC220V与DC-48V双电源输入，整机功耗≤150W

622M光口SDH多业务接入平台的核心参数与接口指标

参数按光接口、E1接口、以太网接口、语音与数据接口、电源与环境五组列出，数值取自瑞光极远（Raytrans）本型号SDH设备产品资料。现场配置以订货合同与随机技术资料为准，光模块按实际链路距离选配。

光接口参数

STM-4与STM-1两个速率的光口指标分开列出，便于按站点容量与链路距离选型。两种光口共用同一组发光功率与接收灵敏度数值，接口形态分别是SFP与FC，也可选配多模模块用于机房内短距连接。

项目	STM-4光接口	STM-1光接口
接口类型	SFP	FC
光纤模式	单模（可选多模）	单模（可选多模）
收/发速率	622.08Mbps/622.08Mbps	155.52Mbps/155.52Mbps
收/发波长	1310nm/1550nm	1310nm/1550nm
发光功率	-12~-6dBm	-12~-6dBm
接收灵敏度	优于-32dBm	优于-32dBm
传输距离	40Km，可选远距离光模块延展	40Km，可选远距离光模块延展

E1接口参数

E1接口的阻抗与信令方式决定能否与站内既有PCM设备直接互通。订货前先确认现场线缆是同轴还是平衡线缆，再按PCM30/32帧结构与E1随路信令核对对端交换机的配置参数。

项目	参数/指标	说明/适用条件
码速率	2.048Mbps	E1线路标准速率
码型	HDB3	ITU-T G.703规定的线路码型
标准协议	支持ITU-T G.703	E1接口遵循的国际建议
阻抗	75Ω/120Ω	75Ω配同轴电缆与BNC接头，120Ω配平衡线缆
帧结构	PCM30/32	每帧32个时隙，TS0同步告警，TS16随路信令
信令	随路信令	话路状态随语音时隙传递，无需独立信令信道

以太网接口参数

以太网带宽以VC12为单位配置，FE与GE接口的带宽上限分别为50个与63个VC12。业务侧按监控视频、办公数据与调度数据的实际流量核算带宽，再折算成VC12个数写进配置单。

项目	参数/指标	说明/适用条件
接口类型	RJ-45	以太网电接口
FE传输速率	N×VC12（N≤50）	符合IEEE802.3，全/半双工/自适应
GE传输速率	N×VC12（N≤63）	符合IEEE802.3，全/半双工/自适应

语音与数据接口参数

话音接口按G.711中A律压缩，音频范围统一为300Hz~3400Hz，编码方式与PCM数字话路一致。数据接口按速率与协议分列，同向64K、V.24与V.35分别对应不同的终端设备与传输速率。

项目	参数/指标	说明/适用条件
FXO、FXS接口	音频范围300Hz~3400Hz，压缩率ITU G.711中A律	三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路
EM2/4线接口	音频范围300Hz~3400Hz，阻抗平衡600Ω	压缩率ITU G.711中A律，回波损耗不低于18dB
磁石接口	音频范围300Hz~3400Hz，阻抗平衡600Ω	压缩率ITU G.711中A律，回波损耗不低于18dB
同向64K接口	码型G.703标准，码速率64Kbps	阻抗平衡120Ω，全面符合ITU的G.703建议标准
V.24接口	异步≤9600bps；同步64Kbps	电气特点符合CCITT V.28协议
V.35接口	接口类型RJ-45，传输速率n×64Kbps（n=0～31）	符合ITU-T V.35建议，终端接口符合ISO2593规定

电源、环境与机械参数

供电给出交流与直流两种制式，环境指标覆盖通信机房与无人值守站点两类场合。机箱尺寸决定上架方式，功耗与环境温度决定机房侧的供电与散热配置，四项在选型阶段一并核算。

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	交流机房取市电，直流站点取-48V基础电源
整机功耗	≤150W	整机功耗上限值
工作温度	-10℃~+50℃	通信机房与工业现场环境
相对湿度	0~95%（无凝结）	无凝结条件下正常工作
外形尺寸	482×309×132(mm)	长度×深度×高度，19英寸机架安装

622M光口与40Km单模传输的光功率预算怎么算

光功率预算等于发送光功率与接收灵敏度之间的差值，它决定一条链路能容忍多少光纤与接头损耗。IDM MSAP-G3CP的发光功率为-12~-6dBm，接收灵敏度优于-32dBm，按-6dBm发送与-32dBm接收计算，链路预算约26dB。

G.652单模光纤在1310nm窗口的衰减约0.35dB/km，40Km光纤本身约消耗14dB，余下约12dB留给熔接点、活动连接器与老化余量。这一余量水平让40Km链路在弱光环境下仍高于灵敏度门限，链路运行更可靠。

站点距离超过40Km时，更换远距离光模块即可延展，机框、业务盘与接口配置都不必改动。STM-4光口适合汇聚方向，STM-1光口适合沿线接入方向，两级速率可在同一机框内混用。作为SDH设备厂家，瑞光极远（Raytrans）在光传输设备的产品展示中即按这一思路配置SDH设备的光口速率与预算余量。

图2：IDM MSAP-G3CP 后面板 STM-4 SFP 光口、STM-1 FC 光口与 E1 接口布局特写

E1接口75Ω/120Ω可选与PCM30/32随路信令怎么用

E1接口的阻抗按现场线缆选配：75Ω对应同轴电缆与BNC接头，120Ω对应平衡双绞线接口。两种阻抗在订货时确定，站内既有PCM设备用哪种，新接入的E1接口就配哪种，中途不必加装阻抗转换器。

E1线路按PCM30/32帧结构组织，每帧32个时隙，TS0承载帧同步与告警，TS16承载随路信令，其余30个时隙承载64Kbps话音或数据。随路信令随语音时隙一起传递，话路状态不占用独立的公共信道。

与既有PCM交换设备对接时，只要帧结构、码型与信令方式一致，话路即可互通。割接前按站点话路表核对时隙分配，改配只涉及交叉与时隙参数，不涉及站内布线改动。核对时把对端设备的时隙表与本站交叉配置逐条对齐，割接窗口内只切换连接关系。

双电源输入与宽温机箱怎么上架

供电提供AC220V与DC-48V两种输入，通信机房取交流市电，直流站点取-48V基础电源，按站点条件选定后接入。整机功耗不超过150W，常规机柜的供电容量与散热余量即可满足。

工作温度为-10℃+50℃，相对湿度095%（无凝结），机箱按19英寸机架式安装，尺寸482×309×132mm。沿线机房空调条件不一致、昼夜温差大的场合，这一温度范围覆盖了常规无人值守站的环境条件。

典型应用场景

IDM MSAP-G3CP 622M光口SDH多业务接入平台在电力专网、轨道交通通信与军队政府专网中多以接入或汇聚节点出现。三类场景对光功率余量、供电制式与接口类型的要求各不相同，配置时按各自侧重取舍。

电力专网：变电站强电磁环境下的弱光链路

变电站与开闭所的通信机房电磁干扰强，光缆沿高压走廊敷设、熔接点多，链路末端常处在弱光状态。IDM MSAP-G3CP以622M光口与40Km单模传输直连上级变电站，接收灵敏度优于-32dBm，接收光功率落到-30dBm附近时链路仍可工作。

E1接口按75Ω同轴接入继电保护与远动通道，调度话路经PCM30/32随路信令与交换机互通。一套设备同时承载调度电话与远动数据，变电站侧不必再为两种业务各配一台传输设备。

轨道交通通信：沿线机房温差大、供电条件杂

轨道交通沿线机房分布在车站与区间，空调条件不一致，供电既有交流也有直流。IDM MSAP-G3CP的工作温度为-10℃~+50℃，双电源输入支持AC220V与DC-48V，尺寸482×309×132mm，可直接装入车站综合柜上架。

站间联络电话走FXO/FXS模拟话路，监控数据走V.24与同向64K接口，以太网业务走FE口。沿线各站的业务在中心站以STM-4光口汇聚，链形与环形组网可按线路走向选择。

军队与政府专网：布线远、光功率预算紧

军队与政府专网的站点分布稀、间距大，光缆敷设距离往往逼近设备的光功率预算上限。IDM MSAP-G3CP的622M光口在单模链路上直传40Km，接收灵敏度优于-32dBm，弱光条件下链路仍可靠；距离更远的站点换装远距离光模块即可延展。

专网内既有电话网与数据网并存，E1中继、模拟话路与V.35数据可在同一机框内接入，经光路送到指挥中心。双电源输入让交流机房与直流站点采用同一型号设备，备件与运维规程统一。瑞光极远（Raytrans）可据此提供政府专网光纤通信方案与军队应急通信车方案的SDH设备选型与组网配置。

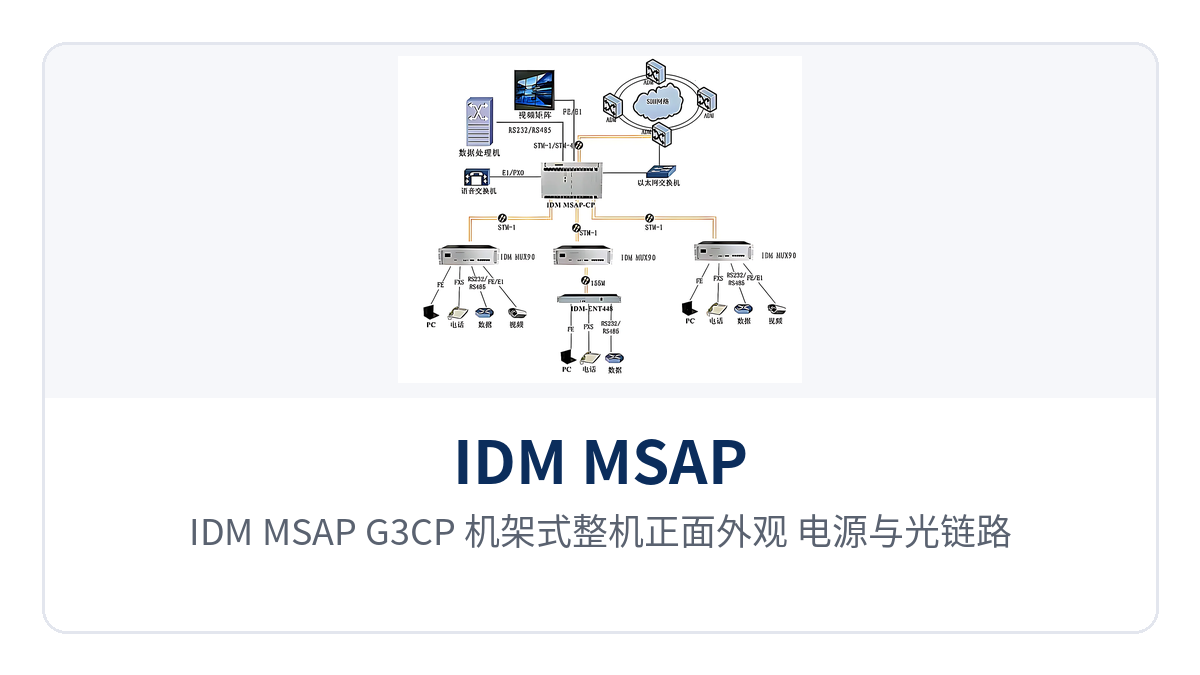

图3：IDM MSAP-G3CP 作为汇聚节点与沿线STM-1接入站点组环网、E1中继与以太网业务流向示意

结语

IDM MSAP-G3CP 622M光口SDH多业务接入平台把STM-4与STM-1双速率光接口、40Km单模传输与75Ω/120Ω可选的E1接入收进一台19英寸机框，配合优于-32dBm的接收灵敏度与AC220V/DC-48V双电源输入。作为SDH设备厂家，瑞光极远（Raytrans）在光传输设备与MSTP产品展示中，将这一SDH设备定位为接入与汇聚节点的多业务承载平台。

这一配置可在电力专网、轨道交通通信与军队政府专网的接入与汇聚节点集中承载话音、数据与以太网业务，机房侧不必为每类业务各配一套传输设备，机柜空间与配套电源随之减少。

部署前按站点业务清单核对E1路数、模拟话路数、以太网带宽与光口速率，据此确定业务盘数量与光模块型号。链路距离与现场线缆阻抗两项确认清楚，光口速率与业务盘数量的对应关系一并写进配置单，开通调试即可一次到位。
