IDM MSAP-G2CP SDH多业务接入平台

IDM MSAP-G2CP 是一台48路STM-1光口SDH多业务接入平台，由北京瑞光极远研制，属于面向专网市场的SDH设备，用于在SDH传输网上汇聚远端分散站点的语音、数据、视频与E1业务。整机采用插卡式结构，向上可提供12路STM-1上联接口、向下可提供36个光接口，合计48个STM-1速率的光接口，可作为ADM或TM设备使用，是瑞光极远在光传输设备产品线上的代表性产品展示。

专网中心端常见的难题是远端站点分散、单站业务量不大却种类杂：调度电话、远动E1、视频与办公以太网分属不同系统。IDM MSAP-G2CP 把这些业务收进同一套SDH传输通道，中心端对每个远端只面对一个网元，配置、告警与业务调度集中处理，机房内的设备台数与备件种类一并减少。作为SDH设备厂家，瑞光极远（Raytrans）在该平台上融合了MSTP能力，可承载政府专网光纤通信方案中的多业务接入需求，也适用于军队应急通信车方案等移动部署场景。

核心参数速览：48个STM-1速率光接口 · 12路上联36路下联 · 双ODXC盘主备热备份 · 单盘16个STM-1全交叉 · 63路E1全交叉信令网关 · 每PD盘4个以太网口加20组E1

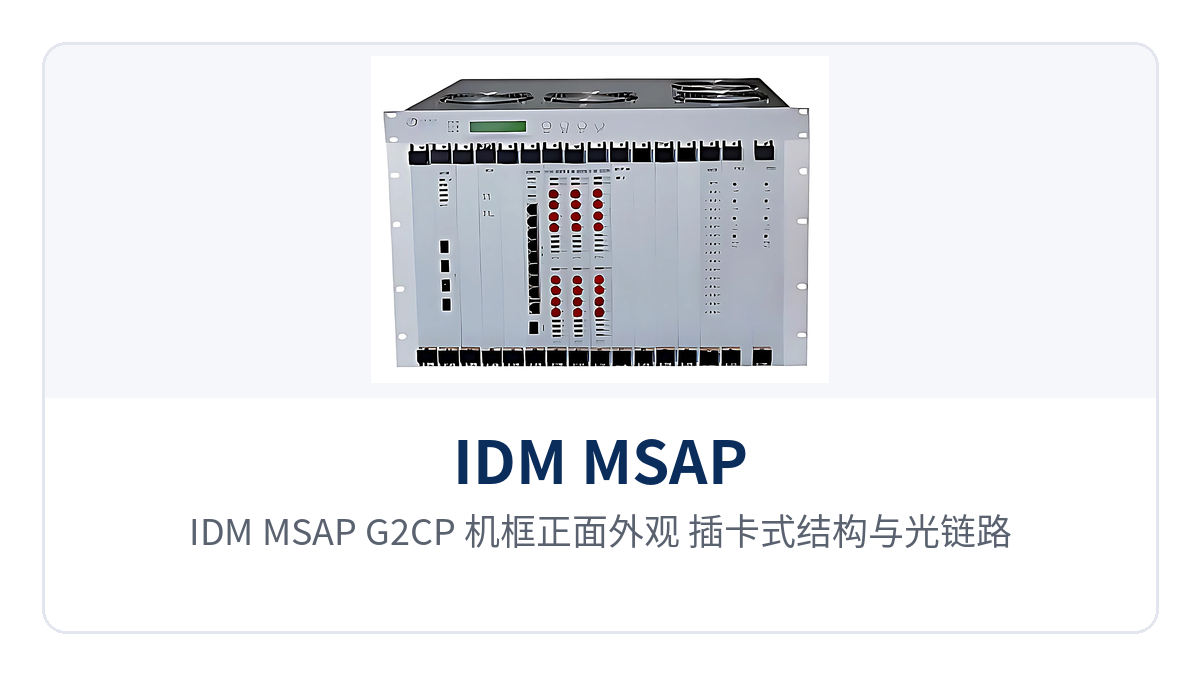

图1：IDM MSAP-G2CP 机框正面外观，插卡式结构与光链路指示灯

48路STM-1光口SDH多业务接入平台是什么设备？

SDH多业务接入平台指的是以SDH帧结构为传输底座、把E1、以太网、低速数据与视频等业务复接进VC-12容器统一传送的集中式设备。作为一款典型的SDH设备，IDM MSAP-G2CP 的机框不绑定单一业务，插卡式结构决定了它的接入能力：插入不同种类、不同数量的支路盘，同一台设备在不同站点呈现不同接口组合，产品展示的灵活性正体现在这里。

一台设备能带多少光方向，取决于机框内可插的ODXC盘与光接口盘数量。IDM MSAP-G2CP 向上提供12路STM-1上联接口接入传输平面，向下提供36个光接口连接远端接入设备，两者合计48个STM-1速率的光接口。远端站点数量增加时按站增配下联光接口盘，上联方向按传输平面的环网或链网结构统一收敛。

48个STM-1光接口上联下联，单台汇聚远端分散站点，这句话落到工程上就是中心机房不必为每条远端链路单配一台汇聚设备。星型组网时中心端只需一台机框，远端各放一台接入型MSAP设备，语音、数据、视频与E1业务逐站汇入，链路扩容时增加光接口盘即可。

插卡式结构怎么按需配置业务盘

整机可插入E1-USER盘、ETH-USER盘、PD盘、千兆光交换盘、ODXC盘、CP-21/42E1盘、EOSEOP盘、64K-USER盘等业务盘。站点业务清单里有多少路E1、多少路以太网、要不要64K低速数据，按盘核算即可，初期投资按当前业务量落地，日后扩容只加盘不改机框。

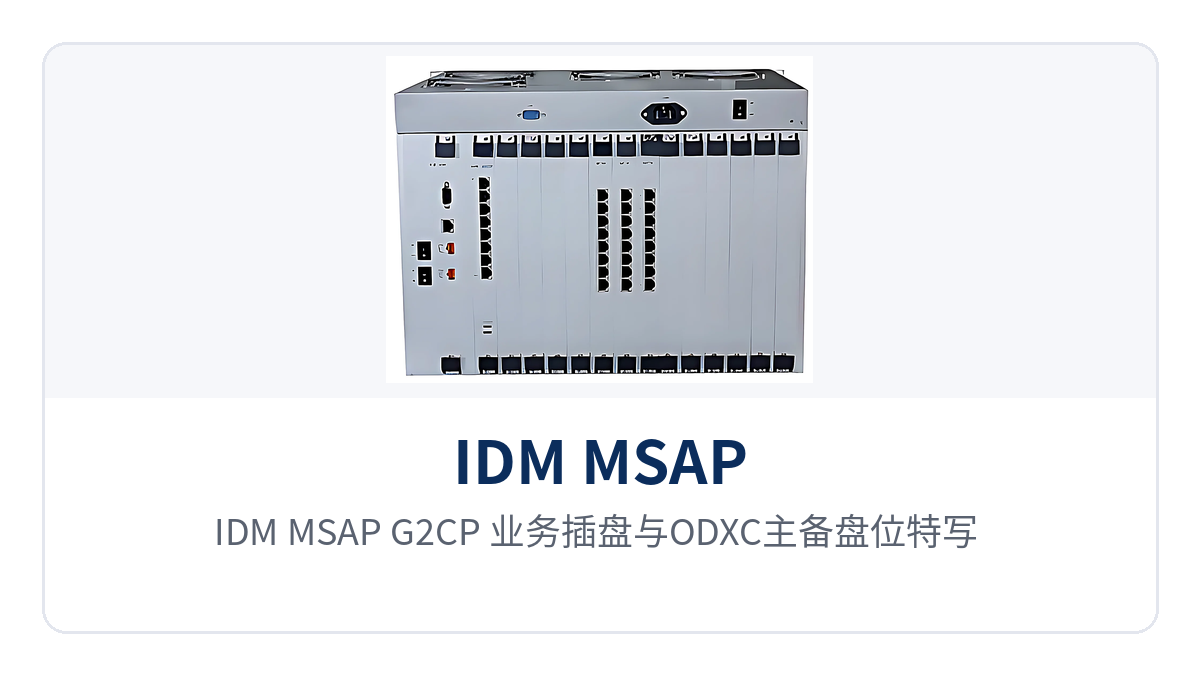

图2：IDM MSAP-G2CP 业务插盘与ODXC主备盘位特写，含E1-USER盘与PD盘接口区

ODXC双盘热备与63路E1全交叉怎么保障汇聚不中断

双ODXC主备热备份，自动或人工切换，网管不中断。背板引出的两个ODXC盘同时承担以太网网管与串口网管的汇聚功能，一主一备运行，主用盘异常时可自动切换，也可在现场人工指定切换，网管通道不随单盘故障丢失。

每块ODXC盘具备16个STM-1的业务全交叉能力，并支持告警上报与告警记录。交叉颗粒覆盖全部VC-12，业务上下与穿通在同一张交叉表内分配，站点新增业务时调整时隙即可，不必改动光路走向与光模块配置。

63路E1全交叉信令网关，通道化E1与以太网统一接入。SGX信令网关盘提供63路E1通道的全交叉容量，与PD盘、E1-USER盘上的E1通道化业务在同一机框内调度，信令通道与数据通道因此不必分设两套设备，中心端机位与配线架占用同步下降。

通道化的E1和以太网业务接入是这台平台的基本能力：E1按2.048Mbps颗粒映射进VC-12，以太网业务按VC-12带宽捆绑承载，两类业务在同一批STM-1光路上各占时隙、互不抢占。每块PD盘提供4个以太网接口和20组E1接口，远端站点的窄带与宽带业务可按盘配比。

同步定时与保护倒换如何配置

同步定时采用同步设备定时源（SETS）：可跟踪光线路定时源，也可接入外同步输入，并提供外同步输出给下游设备。线路定时或外定时失效、或SSM指示质量下降时，定时源按故障与SSM自动处理倒换，站间时钟不因单一定时源失效而失锁。

保护方面支持通道保护与子网连接保护，保护倒换时间优于国际标准。光缆受外力破坏或光模块失效时，业务沿备用通道或环网另一方向继续传送，调度电话与远动E1通道在倒换过程中保持可用。

这台平台能提供哪些功能

IDM MSAP-G2CP 的功能落在光传输、交叉调度、业务接入、同步定时与运行维护五个方面，下表逐项列出功能项与作用，选型时按站点业务清单逐行核对。表中未列的接口能力，以厂商技术资料与商务确认结果为准。

功能项	功能说明
48个STM-1速率光接口	向上12路STM-1上联接口、向下36个光接口，合计48个STM-1速率的光接口，单台机框承载星型专网的中心汇聚
ADM与TM双角色	可作为分插复用器在链形与环形网络中间站上下电路，也可作为终端复用器把业务送进既有SDH传输网
双ODXC盘主备热备份	背板引出的两个ODXC盘承担以太网网管与串口网管汇聚，一主一备，可自动切换或人工切换，网管通道不中断
单盘16个STM-1全交叉	每块ODXC盘具备16个STM-1的业务全交叉能力，并支持告警上报与告警记录
VC-12全交叉连接	支持全部VC-12的交叉连接，E1与以太网业务按VC-12颗粒上下与穿通
通道化E1与以太网接入	提供通道化的E1和以太网业务接入，两类业务在同一批光路上各占时隙、互不抢占
PD盘接口能力	每个PD盘提供4个以太网接口和20组E1接口，远端站点窄带与宽带业务按盘配比
SGX信令网关盘	63路E1通道的全交叉容量，信令通道与E1业务通道在同一机框内调度
同步定时（SETS）	可选跟踪光线路定时源或外同步输入，提供外同步输出，按故障或SSM自动处理定时源倒换
通道保护与子网连接保护	支持通道保护和子网连接保护，保护倒换时间优于国际标准

核心参数与接口规格

下表参数取自产品技术资料，供组网设计与设备选型核对使用。核对顺序建议先看光接口总数与上下联分配，再看交叉能力与信令网关容量，最后确认业务盘配比与同步方式。供电、整机功耗与机箱尺寸等资料未给出的项目，按商务确认结果填写，不按同类设备推算。

项目	参数/指标	说明/适用条件
光接口总数	48个STM-1速率的光接口	上联与下联合计，按盘配置
上联光接口	12路STM-1上联接口	接入传输平面或上级汇聚节点
下联光接口	36个光接口	面向远端接入设备，按站点数量增配
设备角色	ADM或TM	链形、环形中间站上下电路，或作为终端复用器
单ODXC盘交叉能力	16个STM-1的业务全交叉	支持告警上报与告警记录
交叉颗粒	全部VC-12	E1与以太网业务按VC-12颗粒调度
信令网关盘	SGX盘，63路E1通道全交叉	信令通道与E1业务通道同框调度
PD盘接口	4个以太网接口、20组E1接口	每块PD盘的接口配比
业务盘类型	E1-USER盘、ETH-USER盘、PD盘、千兆光交换盘、ODXC盘、CP-21/42E1盘、EOSEOP盘、64K-USER盘等	按站点业务清单选配，扩容加盘不改机框
同步定时	SETS，跟踪光线路定时源或外同步输入	提供外同步输出，按故障或SSM自动倒换
网管	以太网网管与串口网管汇聚	由两块ODXC盘承担，主备运行
保护方式	通道保护、子网连接保护	保护倒换时间优于国际标准
供电方式与整机功耗	此处资料库暂无相关信息	以厂商技术资料与商务确认为准
机箱尺寸与工作温度	此处资料库暂无相关信息	以厂商技术资料与商务确认为准

差异化价值：48路STM-1光口平台在专网里解决什么问题

专网选购中心端光传输设备，判断点通常落在单机能带多少光方向、交叉与网管会不会因单盘故障失效、E1与以太网能否同框承载这三处。下表按能力逐项对应现场价值，采购清单与验收文件可直接沿用同一套说法。

差异化能力	对专网用户的价值
48个STM-1速率光接口	单台汇聚远端分散站点：12路上联加36个下联光接口，星型专网的多站点业务汇入一个机框，不必逐链路配汇聚设备
双ODXC主备热备份	网管不中断：两块ODXC盘一主一备承担网管汇聚，自动或人工切换，单盘故障不影响中心端对全网的监控
63路E1全交叉信令网关	通道化E1与以太网统一接入：63路E1全交叉与VC-12颗粒交叉同框，信令、E1专线与以太网业务共用一套传输通道
插卡式按需扩容	初期投资可控：业务盘按站点业务清单配置，扩容只加盘不改机框与光路，升级维护不影响在网业务

四条能力的取舍关系是清楚的：光接口总数决定汇聚规模，交叉与网管冗余决定中心端会不会成为单点，业务盘种类决定一台SDH设备能接什么。按站点条件逐项核对，比笼统比较整机参数更接近实际运行效果。

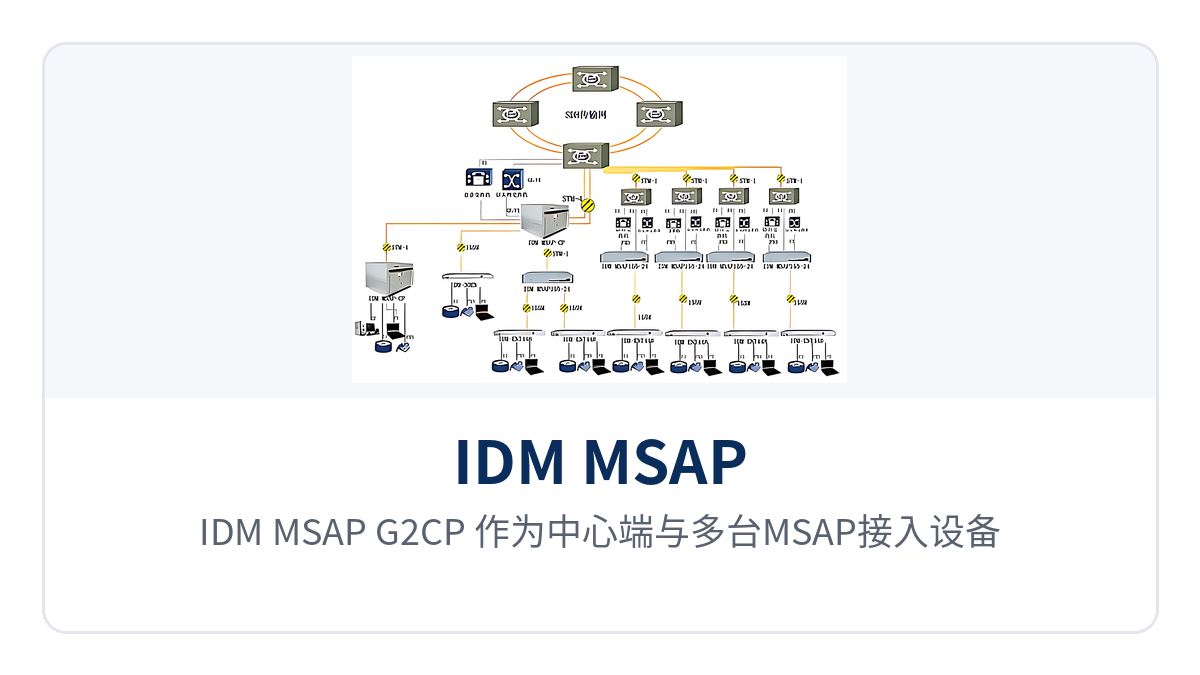

图3：IDM MSAP-G2CP 作为中心端与多台MSAP接入设备组成星型专网的拓扑示意

典型应用场景

IDM MSAP-G2CP 在专网中多以中心端角色出现，向下经下联光接口汇聚远端站点业务，向上经12路STM-1上联接口接入传输平面。下面三个场景按行业业务结构说明部署方式，实际配置以站点业务清单为准。

电力专网的调度中心与变电站汇聚

变电站、开关站与供电所站点分散，站内同时有调度电话、远动E1通道与视频监控需要上传，逐站分设传输设备会让中心机房机架与配线快速占满。IDM MSAP-G2CP 在调度中心侧以一台机框汇聚各站业务，E1按VC-12颗粒上下，以太网业务由PD盘的4个以太网接口与20组E1接口配比承载。

星型组网让每条远端链路各自占用一个下联光接口，某条链路检修或光缆故障时影响范围限于该站，其余站点业务照常汇聚。双ODXC盘主备运行，网管通道由备用盘承接，调度端在单盘故障期间仍能看到全网各站告警。这是星型专网汇聚在电力行业常见的落地方式。

轨道交通专网的沿线车站与车辆段

轨道交通沿线车站、车辆段与区间设备房的业务以E1通道与以太网为主，公务电话、信号监测与视频监控对连续性要求高，又不能让不同业务在传输环节互相牵连。IDM MSAP-G2CP 用通道化E1和以太网业务接入把两类业务分开承载，各自占用独立的VC-12时隙，一类业务流量增长不挤压另一类。

沿线站点数量多、单站业务量差异大，插卡式结构在这里直接体现价值：业务多的车站多插E1-USER盘与PD盘，业务少的站点少配盘，同一型号覆盖不同规模的站点。通道保护与子网连接保护让单段光缆故障时业务沿备用方向传送，保护倒换时间优于国际标准。

军队与政府专网的分散单位汇聚

军队与政府专网的远端单位、执勤点与库区分布分散，业务类型涵盖语音、数据、视频与E1专线，现场维护力量有限、机房条件不一。IDM MSAP-G2CP 作为中心端把各单位业务汇入同一套SDH通道，中心机房统一配置与监控，远端站点只需按业务清单插盘。

63路E1全交叉信令网关在这一类场景里承担信令与业务通道的集中调度，E1通道不需另设一套交叉设备。双ODXC主备热备份与自动或人工切换，让中心端在单盘异常时仍保持网管在线，减少因监控中断带来的现场排查往返。

结语

作为一台48路STM-1光口SDH多业务接入平台，IDM MSAP-G2CP 把12路上联、36个下联光接口、双ODXC主备热备份、63路E1全交叉信令网关与插卡式业务盘配置收进同一个机框，向上接入传输平面，向下汇聚远端分散站点的语音、数据、视频与E1业务。

电力专网、轨道交通专网与军队政府专网的星型专网汇聚节点，业务种类多、站点分散、机位有限，一台中心端SDH设备承担光方向汇聚、交叉调度与网管冗余，站点侧的设备数量与故障点相应减少。具体的光接口盘数量、业务盘配比与同步方式，建议结合项目业务清单与瑞光极远（Raytrans）厂商技术资料确认后确定。
