IDM MINICP光电一体化传输设备
STM 4 STM 1双速率光口 一框混插E1以太网64K窄
sdh设备整机可插入STM-4/STM-1盘，G3-8EOS盘、G3-2GE盘、G3-ETHUSER盘、G3-42E1盘、G3-16E1DXC、G3-NMS-ETH盘、以及各种64K窄带用户接入盘等。功能同G3CP，仅双盘互备份功能弱。
IDM MINICP 双速率光口光电一体化传输设备是一套基于SDH技术的光电一体化传输设备，由SDH设备厂家北京瑞光极远数码科技有限公司研制，用于专网接入层话音、数据与以太网业务的接入、复用和传输，是接入层产品展示中的代表性SDH设备。
设备在19英寸3U插盘式机框内同时容纳SDH光线路单元与各类支路业务盘位，向上以STM-4或STM-1光口接入传输网，向下输出E1、千兆与百兆以太网、电话、64K数据等业务，接入站点不必为每类业务单独部署一台设备，充分体现了SDH设备在接入层的一体化优势。
两条光通道的速率与距离口径不同：STM-4光口收/发速率622.08Mbps，单模标准配置传输40Km；STM-1光口收/发速率155.52Mbps，单模标准配置传输20Km。两档光口接收灵敏度均优于-32dBm，链路更远时可选装远距离光模块延展。该光传输设备可适配政府专网光纤通信方案与军队应急通信车方案等场景，并支持MSTP多业务传输应用。
核心参数速览：STM-4 40Km · STM-1 20Km · E1 75/120Ω · N×VC12≤63 · 622.08Mbps与155.52Mbps双速率 · 3U插盘式 · ≤150W · AC220V/DC-48V

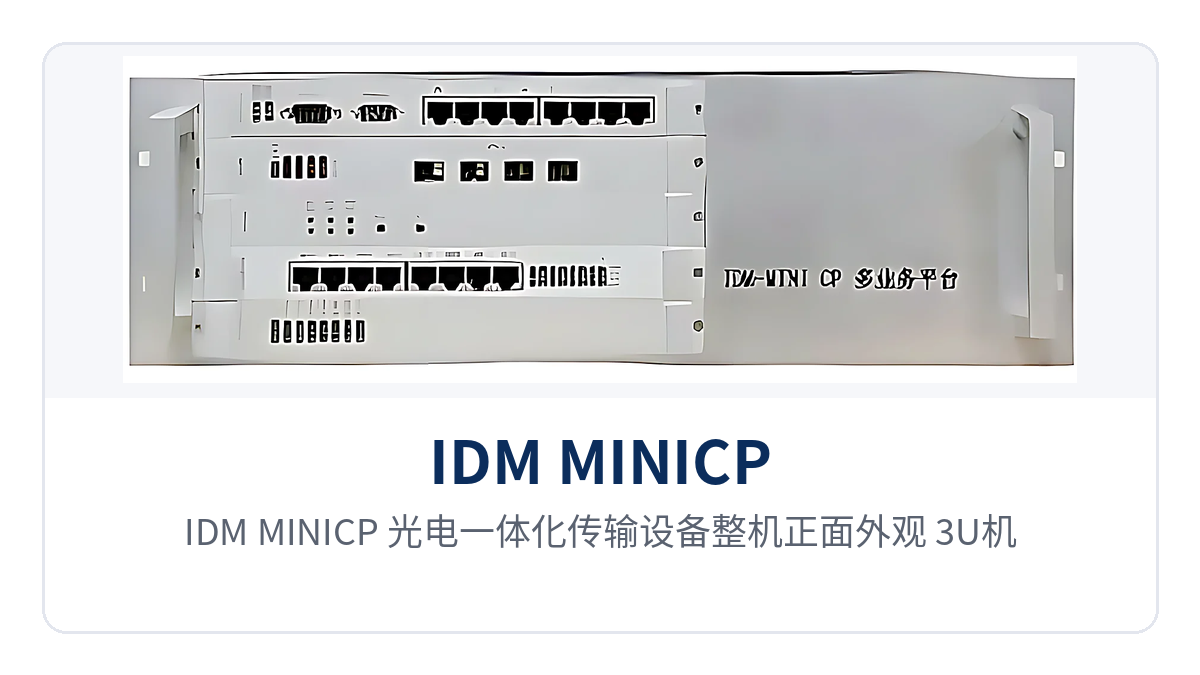

图1：IDM MINICP 光电一体化传输设备整机正面外观、3U机框插盘槽位与光链路告警指示灯
双速率光口光电一体化传输设备是什么：一个机框承担传输与接入
光电一体化传输设备是把SDH光传输单元与PCM窄带接入单元装进同一个机框的设备，线路侧完成光信号的复用、交叉与调度，支路侧把电话、数据与以太网业务装进VC-12容器带上光纤。作为一款紧凑型SDH设备，它在单一产品展示平台上即可完成从传输到接入的完整呈现。
IDM MINICP 的机框采用插盘式结构，前插盘与后插盘成对配置，插什么盘决定该站点能出什么业务。STM-4盘与STM-1盘决定对外光通道的速率，EOS盘、2GE盘、以太网用户盘、42路E1盘、16路E1交叉盘与64K窄带用户盘决定落地的业务种类。该SDH设备厂家在产品展示中通常以配盘清单方式呈现满配能力。
同一机框内可配置成终端复用器、分插复用器或两者的混合方式，组网可选点对点、链网、环网、星型与树型。站点从链网改环网时，只需在两个方向各配一块光口盘并补上时隙，机框与业务盘不动。这一特性使该SDH设备在政府专网光纤通信方案与军队应急通信车方案中具备灵活的组网适应能力。
功能项与对应能力：一张表核对配盘清单
整机功能按传输、交叉、接入、定时与网管五段划分，下表逐项列出功能与作用。配盘时按站点业务点表核对盘型与数量，表中给出的是满配能力上限，实际接口数量随插盘配置确定，裕量按扩容计划预留。
| 功能项 | 功能说明 |
|---|---|
| SDH光传输 | STM-4光口收/发速率622.08Mbps、单模传输40Km；STM-1光口收/发速率155.52Mbps、单模传输20Km，两端模块按波长与距离配对 |
| VC-12与64K交叉 | STM-4交叉汇聚盘提供32×32个VC-4、2016×2016个VC-12与512×512个64K时隙的无阻塞交叉；STM-1交叉汇聚盘提供441×441个VC-12与1024×1024个64K时隙 |
| EOS以太网接入 | G3-8EOS盘提供独立以太网汇聚接口，带宽按N×VC12配置（N≤50），可接远端单E1网桥与EOS以太网业务 |
| 千兆以太网接入 | G3-2GE盘提供2组千兆以太网业务，每组1光1电，带宽按N×VC12配置（N≤63） |
| 百兆以太网接入 | G3-ETHUSER盘提供以太网用户接口，符合IEEE802.3，全/半双工自适应 |
| E1支路接入 | G3-42E1盘提供42路E1支路，G3-16E1DXC盘提供16路E1并带交叉，满配整机可出168路E1 |
| 64K窄带业务 | 各类64K窄带用户盘承载FXO/FXS、磁石、EM2/4线、同向64K、V.24与V.35业务，满配可出120路电话与120路V.24接口 |
| 同步定时 | 时钟源可选线路时钟、外部时钟2Mbit/s或2MHz、自由振荡，按现网定时链路组织 |
| 网管 | G3-NMS-ETH盘提供以太网管理通道，经NetGuard网管系统实现配置、告警与性能管理，支持SNMP |

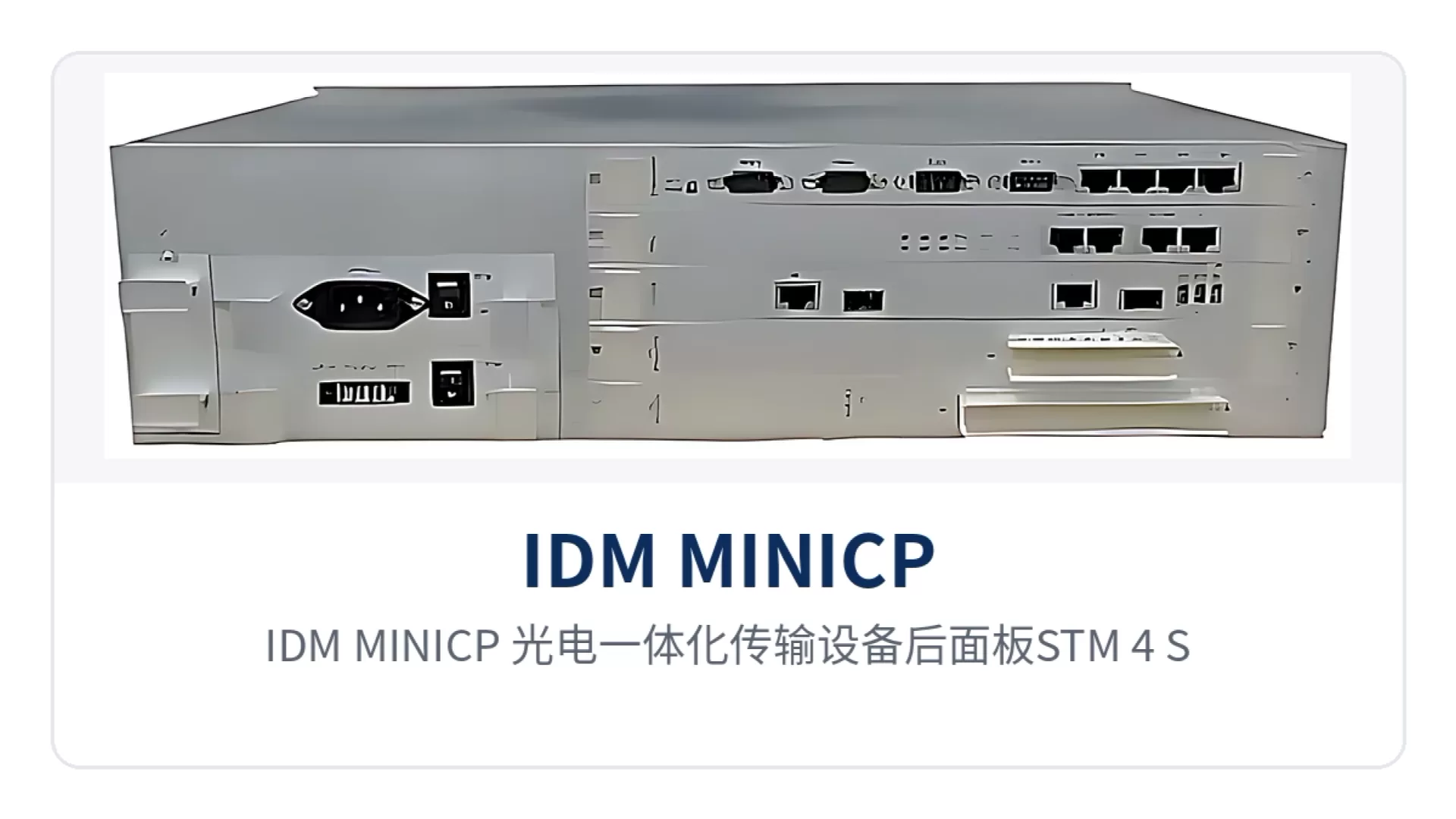

图2：IDM MINICP 光电一体化传输设备后面板STM-4、STM-1光接口与E1、以太网业务盘接口布局
核心参数怎么核对：光口、E1、以太网与供电
参数核对顺序是先算光功率预算，再数E1方向与业务点数，最后确认供电制式与机柜空间。下表数值取自产品技术资料，工程核算以现场光纤衰耗、熔接点数量与配线条件为准，表内未列项目以厂家技术资料与商务确认为准。
光接口与传输距离
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型（STM-4） | SFP，单模（可选多模） | 光模块按距离与波长选配，可插拔更换 |
| 收/发速率（STM-4） | 622.08Mbps/622.08Mbps | STM-4线路速率，收发一致 |
| 收/发波长 | 1310nm/1550nm | 两端模块按波长配对 |
| 发光功率 | -12~-6dBm | 用于核算光链路预算 |
| 接收灵敏度 | 优于-32dBm | 覆盖熔接与光缆老化余量 |
| 传输距离（STM-4） | 40Km | 单模标准配置，可选装远距离光模块实现更远距离传输 |
| 接口类型（STM-1） | FC，单模（可选多模） | 与既有155M光传输设备对接 |
| 收/发速率（STM-1） | 155.52Mbps/155.52Mbps | STM-1线路速率，可在线配置为STM-1速率使用 |
| 传输距离（STM-1） | 20Km | 单模标准配置，可选装远距离光模块实现更远距离传输 |
E1接口与现网兼容性
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 码速率 | 2.048Mbps | E1线路标准速率 |
| 码型 | HDB3 | 与国内E1线路制式一致 |
| 标准协议 | 支持ITU-T G.703 | 可直接对接SDH、PDH与PCM设备支路 |
| 阻抗 | 75Ω/120Ω | 同轴或平衡接入按现场配线选定，改接只涉及接口转换件 |
| 帧结构 | PCM30/32 | 每帧32个时隙，30个时隙承载业务 |
| 信令 | 随路信令 | 话路状态随语音时隙一并传送 |
以太网、语音与数据接口
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 以太网接口 | RJ-45，传输速率N×VC12（N≤50） | EOS以太网盘，支持IEEE802.3，全/半双工/自适应 |
| 以太网接口（千兆） | RJ-45，传输速率N×VC12（N≤63） | 千兆以太网盘，每组1光1电GE接口 |
| 电话接口 | FXO/FXS，音频300Hz~3400Hz | 压缩率ITU G.711中A律，三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路 |
| 磁石与EM2/4线 | 音频300Hz~3400Hz，阻抗平衡600Ω | 压缩率ITU G.711中A律，回波损耗不低于18dB |
| 同向64K接口 | 码型G.703标准，码速率64Kbps，平衡120Ω | 全面符合ITU的G.703建议标准 |
| V.24接口 | 异步≤9600bps；同步64Kbps | 电气特点符合CCITT V.28协议 |
| V.35接口 | n×64Kbps（n=0～31），RJ-45 | 符合ITU-T V.35建议，终端接口符合ISO2593规定 |
供电、功耗与安装环境
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 供电方式 | AC220V/DC-48V | 交流机房与直流屏站点按现场电源条件选定 |
| 整机功耗 | ≤150W | 满配插盘时的整机取电 |
| 工作温度 | -10℃~+50℃ | 通信机房、变电站通信室与野外机柜 |
| 相对湿度 | 0~95%（无凝结） | 无凝结条件下正常工作 |
| 外形尺寸 | 482×309×132(mm) | 长×深×高，19英寸3U机架安装 |
双速率光口与E1阻抗怎么决定站点配置
STM-4与STM-1两档光口按站点在网中的位置分工：中心站或汇聚站用STM-4光口，622.08Mbps的线路容量可容纳更多VC-12，一条光通道就能把下挂多个接入站的业务收上来；接入站用STM-1光口，155.52Mbps足以承载本站的E1与以太网业务。作为SDH设备厂家，瑞光极远在产品展示中明确标注了这两档SDH光口的适用站型，方便设计院按站点层级选配SDH设备。
距离口径决定是否需要中继机房。STM-4光口单模标准传输40Km，变电站与调度中心之间的长距离链路可直连；STM-1光口单模标准传输20Km，覆盖轨道交通相邻车站与沿线开闭所的常见间距。超出标准配置的站点换装远距离光模块即可，机框与时隙配置不变。
E1阻抗是现网对接的实操项。75Ω同轴与120Ω平衡两种接入方式都符合G.703，与既有PCM设备、PDH光端机和数字调度交换机对接时按对端支路阻抗选配，改接只涉及接口转换件，不动机框与业务盘。

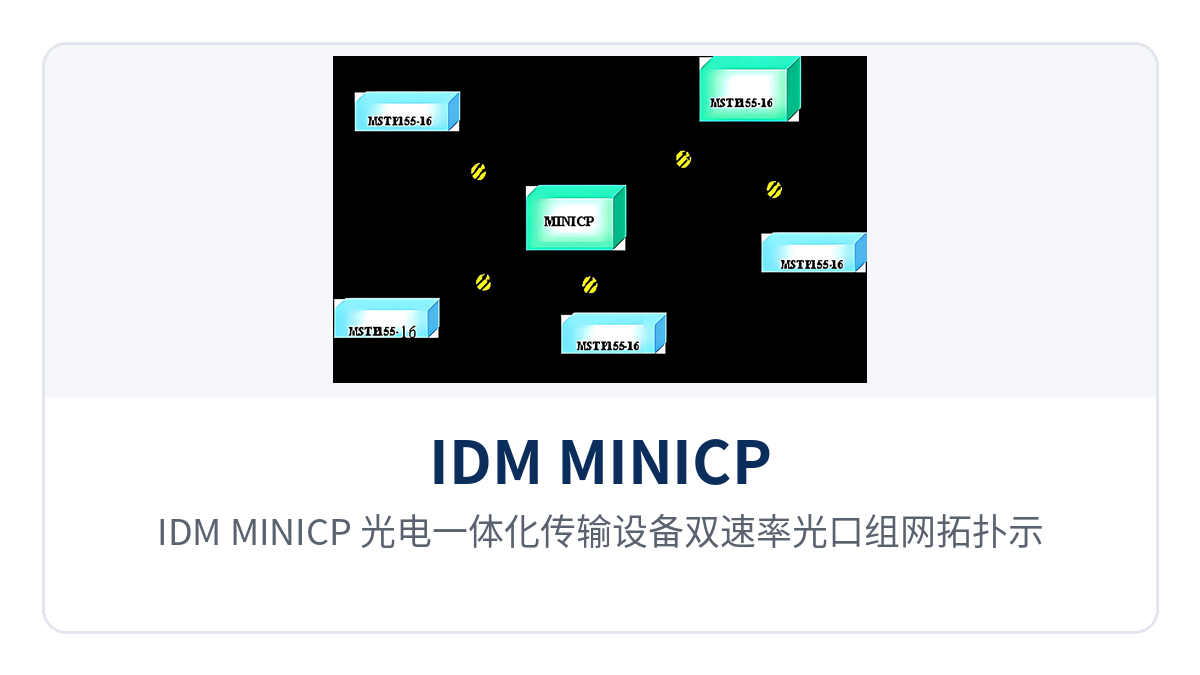

图3：IDM MINICP 光电一体化传输设备双速率光口组网拓扑示意图，中心站STM-4汇聚与接入站STM-1链网
典型应用场景
IDM MINICP 面向专网接入层，电力专网、轨道交通与军队政府专网是三类典型部署位置。三类站点的业务点表不同，配盘思路一致：先定光口速率与距离，再定E1方向数与电话路数，最后按现场电源选供电制式。瑞光极远在光传输设备的产品展示中按场景列出了配盘建议，便于项目前期对照选型SDH设备。
电力专网：长距离变电站链路用STM-4 40Km与E1 75Ω直连
变电站与调度中心之间同时跑调度电话、远动数据、保护通道与站内监控，各类业务在站内先各自成网，再集中上送。IDM MINICP 用STM-4光口把40Km以内的变电站直接连到汇聚站，站内不必再设中继机房，也省掉中继站点的供电与看护。
落地时按站内业务清单配盘：保护与安控通道走E1支路，调度电话走FXO/FXS盘，远动数据走同向64K或V.24接口，办公与视频走以太网盘。E1支路按现网PCM设备的75Ω同轴或120Ω平衡配线接入，既有2M通道割接时不需要更换对端设备。
轨道交通：区间站点20Km覆盖与双速率光口灵活组网
轨道沿线车站间距长、区间取电与维护窗口有限，光传输设备要尽量少设中继。STM-1光口单模传输20Km，可覆盖相邻车站之间的常见区间长度；线路中心站按业务汇聚量配STM-4光口，两种速率在同一系列机框内按站型选用，备件与运维口径统一。
车站内的公务电话、区间电话、广播音频与监控数据分别接入电话盘、音频盘与以太网盘，各自占用独立的VC-12时隙。区间光缆割接或检修时，业务沿环网另一方向送达，调度中心不需要逐站重新配置时隙。
军队与政府专网：≤150W低功耗与AC/DC双供电适应野外站点
野外指挥所与无人值守机房的供电条件随现场变化，市电、油机与-48V直流屏并存。IDM MINICP 支持AC220V与DC-48V两种供电制式，整机功耗≤150W，同一型号可装进不同供电制式的机柜，跨站点调拨与备件储备按一种型号管理。瑞光极远可提供政府专网光纤通信方案与军队应急通信车方案的SDH设备选型支持，MSTP与SDH双模组网在同一机框内完成。
业务侧按任务配盘：指挥话音走FXO/FXS盘，业务数据走V.24或V.35接口，图像回传走千兆以太网盘，64K窄带业务与时隙调度在同一机框内完成。3U机框装入标准机柜或车载机架，机动开设时的吊装量与配线量随设备数量下降。
结语
作为一款双速率光口光电一体化SDH设备，IDM MINICP 用STM-4 40Km解决长距离站点直连，用STM-1 20Km覆盖区间站点，用E1 75Ω/120Ω接入消化现网PCM配线，把SDH传输与64K窄带接入收进同一个3U机框。瑞光极远在光传输设备产品展示中同步给出了MSTP组网与SDH设备选型口径，便于专网项目对照配置。
对电力、轨道交通与军队政府专网项目而言，机柜位、跳线数量与备件种类随设备数量下降，接入层的建设与运维成本更容易算清；STM-4与STM-1两档光口按站型选用，同一系列机框的运维口径保持一致。
常见问题
设备板卡或光模块故障该如何排查处理？
排查可按流程进行：首先观察面板指示灯及网管告警，区分是线路侧还是支路侧故障；其次检查光口收发光功率是否在正常范围，异常时先清洁光纤连接头、排查断纤或衰减过大，再判断是否为光模块老化；若确认板卡故障，可利用1+1热备或备用槽位先保障业务，再更换故障板卡。更换光模块与板卡时务必先断电或按厂家要求热插拔，并确保新器件型号与设备兼容。设备具备完善的告警上报能力，建议接入网管统一监控，故障发生时第一时间告警定位。复杂问题可联系瑞光极远技术支持，提供远程诊断与备件支持。
查看完整回答如何选择适合自己网络的SDH/MSTP设备？
选择SDH/MSTP设备建议按以下顺序评估：第一，线路速率，确定采用STM-16（2.5G）还是预留STM-64（10G）升级能力，避免后期整机更换；第二，支路接口，统计现有及未来3-5年新增的E1、FE、GE、ATM等业务类型与数量，确认设备支路槽位能够覆盖；第三，保护方式，根据网络安全级别决定是否需要1+1热备、MSP保护与双总线设计；第四，扩容方向，确认是否支持板卡级平滑升级。针对电力、轨交、政企和军队应急通信等场景，瑞光极远可提供免费选型咨询与组网核算，确保容量与投资匹配。
查看完整回答设备支持哪些保护机制，故障时业务会中断吗？
该设备配备完善的多层保护机制：核心单元支持1+1热备，主备单元故障时自动接管；线路侧支持MSP保护倒换，检测到断纤或劣化时可快速切换至备用通道；机箱内采用双总线设计，提升单板与背板层面的容错能力。这些机制使单点故障情况下业务保持不中断，契合电力调度、轨道交通等对可靠性要求极高的场景。需要说明的是，保护能力的生效依赖于正确的网管配置与备用系统资源预留，建议在开局时由专业SDH设备厂家完成保护组配置与倒换测试，并定期演练验证。
查看完整回答单设备420路E1是什么概念，适合什么场景？
420路E1是设备最核心的支路汇聚能力指标，指单台设备通过多张E1支路板卡，可将最多420路2M E1业务统一汇聚上主干。典型应用包括电力系统的继电保护与调度自动化、轨道交通的轨旁通信、政府专网与军队应急通信车中的语音和窄带数据回传。该容量让设备可作为汇聚层节点，减少单点设备数量、简化组网。实际可接入路数取决于所选支路板卡类型、槽位配置与主干带宽，选型时建议由厂家按组网需求核算，确保E1路数与带宽匹配。
查看完整回答SDH与MSTP融合架构相比纯SDH设备有什么优势？
纯SDH设备擅长TDM业务传输，时延低、管道刚性、保护机制成熟，但对以太网等IP业务承载效率有限。MSTP（多业务传送平台）在SDH基础上叠加以太网、ATM等业务处理能力，使同一张传送网既能承载传统E1业务，也能承载调度数据、视频等IP业务。该设备采用SDH与MSTP融合架构，兼顾两者优势：既保留1+1热备、MSP保护等SDH可靠性机制，又提供FE、GE等丰富的支路接口，适合电力、轨交、政企等接口多样、可靠性与时延要求兼顾的专网场景。
查看完整回答
