IDM E1_DUP E1通道互备份切换设备

IDM E1_DUP E1通道互备份切换设备是北京瑞光极远数码科技有限公司研制的一路分多路备份选优设备，用于把一路E1通道拆分成多路送入不同传输网络，在远端自动检测各路质量并选出可用的一路。作为专业的SDH设备厂家，瑞光极远在该设备中融入了成熟的SDH技术与产品展示理念，确保E1通道互备份切换设备在各类场景下稳定运行。

地铁、机场、军队等远程调度控制场所常把同一业务放在两个以上传输网络上承载，例如分别从联通与移动租用通道，或用卫星与地面网络互备份。这类场所需要用户终端能自动选择正常的传输网络和通道，避免单条链路故障直接把调度业务带断。瑞光极远作为指挥调度系统厂家，可提供军队应急通信车方案与政府专网光纤通信方案，通过SDH设备实现多路径承载，并结合E1无损切换机制保障业务连续性。

核心参数速览：E1无损切换 · 多路自动选优 · 双电源互备份 · 3U网管集中 · 一路E1多路并行 · 级联扩展更多路

E1通道互备份切换设备如何做到切换前后不丢信息？

E1通道的切换分为有损切换与无损切换两类，区别在于发送端按哪一路的时延对齐数据。E1无损切换取各路时延中的高值作为发送基准，先把较快路径上的数据缓存对齐再统一送出，切换瞬间新通道上的数据与旧通道严丝合缝，切换前后不丢失任何信息。

E1有损切换按各路时延中的低值直接转发，指令走较快的一路，代价是换路瞬间可能丢掉少量数据。租用通道的传输时延各不相同，这个时延差正是两类模式的分界点，也是SDH设备选型前需要先量清的现场条件。

两类模式对应两类业务诉求，选型时按业务是否允许丢数据判断即可。电力调度、遥控遥测与保护信号不允许在换路时丢数，选用E1无损切换；军队、航管等以语音下达指令的场所更看重指令到达速度，选用有损切换。瑞光极远 IDM E1_DUP 把两类模式都做进同一台设备，切换模式按现场业务性质配置，同一机框内的不同通道可以分别设置。

一路E1怎么分成多路并自动选优？

IDM E1_DUP 把一路E1拆成多路并行传输，远端按分路、检测、选优三个环节自动完成通道挑选，不需要用户终端自己做判断。需要三路以上时，把多台SDH设备级联即可扩展出更多路径，路径数量按现场可用的传输网络数量确定。

• 分路：一路E1进入设备后被复制成多路，分别送入不同运营商或不同传输手段的网络。
• 检测：远端持续比较各路E1的传输质量，链路中断与质量劣化都能被识别，判据不依赖两端人工配合测试。
• 选优：质量合格的一路被选为输出，业务侧设备接到的是当前可用通道，换路对上层业务透明。

检测与选优在远端设备内闭环完成，业务恢复后自动回到正常路径，值班人员不必到现场改接线。同一套多路径思路在IDM系列里还覆盖电话通道、纯音频通道以及RS232/RS485通道，E1只是其中一种承载对象。

主要功能有哪些？

E1通道互备份切换设备的功能围绕分路、检测、选优与切换控制四条主线展开，逐项功能及其作用见下表。下表按现场配置与运维方式核对使用，表中未列出的接口数量与容量按订货配置确认。

功能项	功能说明
一路E1分多路传输	将一路E1通道拆成多路并行送入不同传输网络，级联后支持更多路径
远端质量检测	在远端自动检测各路传输通道的传输质量，为选优提供判断依据
自动选优切换	自动选择一路传输质量合格的路径输出，减少链路故障造成的业务中断
E1无损切换	按各路时延中的高值对齐后发送，切换前后不丢失任何信息
E1有损切换	按各路时延中的低值直接转发，指令以较快速度到达
网管监控与切换	E1通道的监控与切换经以太网网管完成，切换条件由网管设置
人工强制切换	由网管或拨码开关人工强制切换，人工切换优先级更高
模式指示	自动、网管、人工三种模式由面板指示灯指示当前状态
双电源互备份	集中型3U机架配置双电源盘互备份，供电不成为新的单点

核心参数与性能指标

IDM E1_DUP 的形态、分路能力与切换方式逐项列于下表，参数口径以产品资料为准。表中未列出的供电、功耗与机械尺寸以SDH设备厂家技术资料与订货配置为准，表内各项用于方案配置与现场核对。

项目	参数/指标	说明/适用条件
设备型号	IDM E1_DUP	E1通道互备份切换设备
分路能力	一路E1分多路传输，级联后支持更多路	按现场同时承载业务的传输网络数量配置
切换模式	E1无损切换、E1有损切换	按业务是否允许丢数据选择
无损基准	取各路时延中的高值对齐后发送	适用于电力等不允许丢数的业务
有损基准	取各路时延中的低值直接转发	适用于军队、航管等语音指令业务
集中型形态	3U架构，统一以太网网管盘，双电源盘互备份	适合机房集中部署、多路通道统一值守
台式形态	2套E1互备份通道选择器	适合点位少、需要就地操作的场所
切换方式	自动切换、网管切换、人工切换	人工强制切换优先级更高
网管能力	通道监控与切换经以太网网管实现，切换条件由网管设置	集中型通过网管盘统一管理
适用业务	E1通道、电话通道、纯音频通道、RS232/RS485通道	IDM系列支持多路径传输与主动选优传输
适用场所	地铁与轨道交通调度、机场与航管指挥、军队与电力专网	远程调度控制场所与重要业务节点
供电与功耗	此处资料库暂无相关信息	以厂家技术资料与订货配置为准

集中型3U与台式设备分别适合什么场景？

集中型设备为3U架构，配有统一的以太网网管盘与双电源盘互备份，E1通道的监控和切换都可以通过网管实现。切换条件由网管设置，可以自动切换，也可以由网管或拨码开关人工强制切换。双电源盘互备份让供电环节不成为新的单点，机房集中值守的线路用一台3U设备承载多路通道更便于维护。

图1：IDM E1_DUP E1通道互备份切换设备 3U集中型机箱正面以太网网管盘与双电源盘特写

台式设备提供2套E1互备份通道选择器，体积较小，适合只有一个或几个点位需要人工干预的场所。现场做链路拔断验证、或需要按指挥关系直接指定通道时，在设备面板上就地操作比远程下发更直观。形态选择看两件事：通道数量与运维方式，通道集中在机房的选3U集中式，点位分散、需要现场操作的选台式。

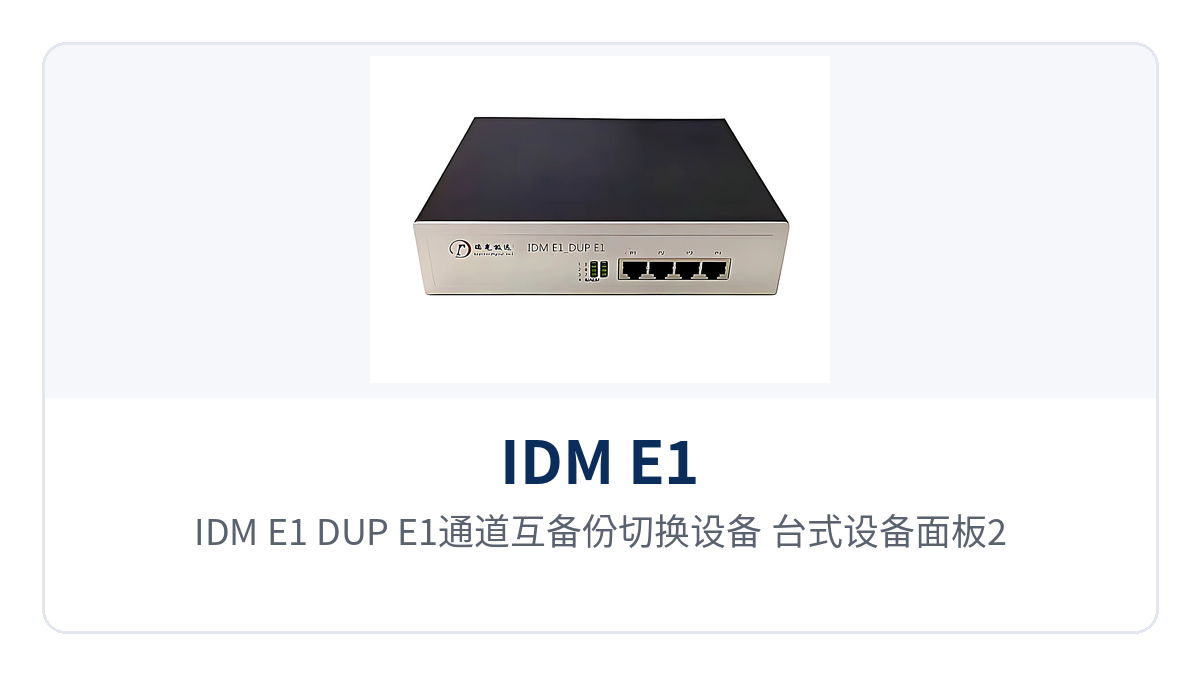

图2：IDM E1_DUP E1通道互备份切换设备 台式设备面板2套E1互备份通道选择器与状态指示灯

差异化价值

四项能力分别对应现场的四类痛点，换路丢数、路径单一、供电单点与运维分散逐项列于下表，便于按项目关注点核对配置内容与商务口径。核对时按业务性质与运维方式逐条对照，缺项即是需要与SDH设备厂家确认的部分。

差异化点	客户价值
E1无损切换	E1通道切换前后不丢失任何信息，满足电力等不允许丢数据的业务
多路自动选优	一路E1分多路传输并支持级联扩展，远端自动检测各路质量并优选可用路径
双电源互备份	集中型3U机架双电源盘互备份，供电环节不成为新的单点
3U网管集中	网管统一监控与设置切换条件，人工强制切换优先级更高

典型应用场景

远程调度控制场所之所以要配这类SDH设备，是因为业务本身不允许随单条链路一起失效。组网时两端各配一台，分路侧送出多路、选优侧收一路，中间几跳分别走不同运营商或不同传输手段的网络，任一链路故障都不影响业务输出。

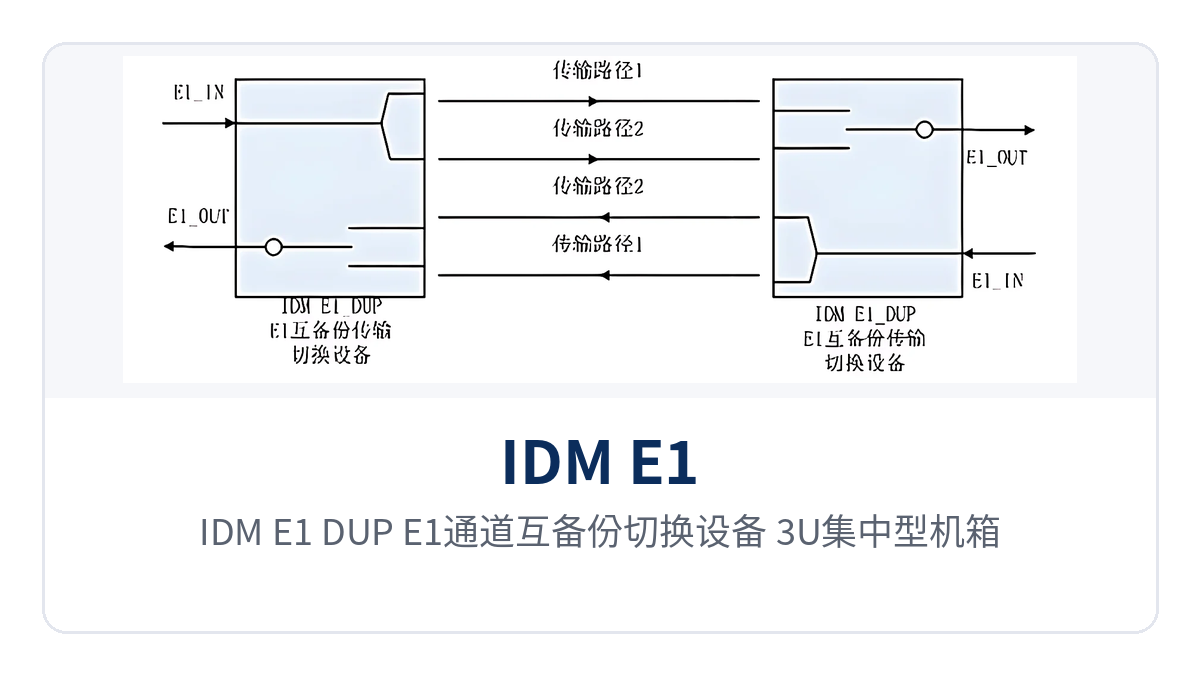

图3：IDM E1_DUP E1通道互备份切换设备 一路E1多路并行传输与远端自动选优组网拓扑示意

轨道交通调度：调度指令怎么保证切换前后不丢

地铁调度承载行车调度、电力调度与环控调度的话音与数据，多网冗余是常规要求。地铁往往同时租用两家运营商的通道，把同一路E1业务分别经两个网络送往车站与车辆段。E1通道互备份切换设备在车站侧把一路E1拆成多路送出，远端按传输质量选出可用的一路，E1无损切换保证切换前后信息不丢，调度指令不因单条链路劣化而中断。

集中型3U设备放在通信机房，双电源盘互备份、切换条件由网管设置，值班员可以在网管上查看每一路E1通道的状态。车站数量多、需要统一管理的线路，用一台集中式设备承载多路通道，切换条件的调整不必逐站跑现场。

机场航管指挥：多路E1自动选优怎么缩短指令时延

机场地面调度与航管指挥覆盖机坪引导、旅客服务与地面保障，任一通道中断都会影响航班保障节奏。机场通常同时具备自建传输网与租用通道，部分场景还用卫星链路作补充。设备把同一路E1同时送入多条链路，远端自动检测每路质量并优选可用路径；语音类业务采用E1有损切换，指令走时延较低的一路，换取更快的到达速度。

要求更高的场所可以把多台设备级联扩展出更多路径，并保留人工强制切换入口，出现争议时由值班人员直接指定路径。换路过程不需要现场改接线，值班员在网管上就能看到通道状态。

军队与电力专网：双网互备份与双电源怎么配合

军队远程指挥对冗余与可控性要求较高，常采用卫星与地面网络互备份的方式承载指令与数据。瑞光极远提供的军队应急通信车方案中，设备在指挥所侧分路发送、在远端选优接收，支持自动、网管与人工三种切换方式。人工强制切换优先级更高，便于在战备状态下按指挥关系直接指定通道。

电力专网更看重数据完整性，遥控、遥测与保护信号不允许在换路时丢数，此时启用E1无损切换，按各路时延中的高值对齐后发送。集中型3U机架的双电源盘互备份，让供电环节与传输链路同时具备冗余，重要变电站与调度中心的业务不会因单点故障落地。作为指挥调度系统厂家，瑞光极远同样可为政府专网光纤通信方案提供配套的SDH设备与产品展示支持。

结语

作为一款E1通道互备份切换设备，IDM E1_DUP 把E1无损切换、多路自动选优、双电源互备份与3U网管集中四项能力收进同一套设备。一路E1拆成多路并行、远端按传输质量自动选优，链路故障不再直接变成业务中断，电力等不允许丢数的业务也能在换路时保持信息完整。

选型的顺序是先确认现场可用通道的数量与运营商，再按业务是否允许丢数据确定无损或有损模式，最后按通道规模与运维方式选择3U集中型或台式设备。通道之间越独立，互备份的实际效果越明显；两条链路走同一条光缆或同一个传输设备时，备份能力会相应下降。
