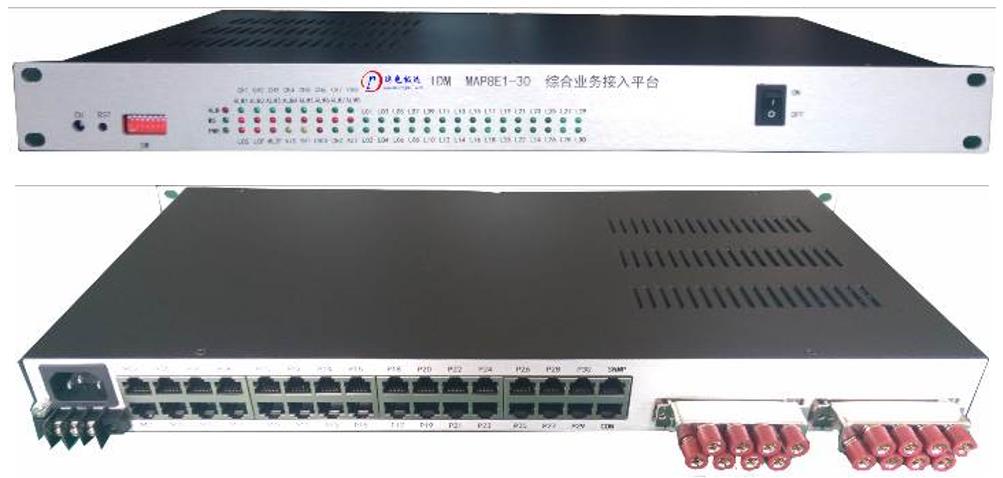

IDM DXC8E1数字交叉连接设备

一、 概述

IDM DXC8E1数字交叉连接设备是一个集64K窄带业务接入、PCM复用、64K时隙交叉连接于一体的综合业务平台。

IDM DXC8E1设备主要用于数据通信网络中接入层的业务接入和交叉。具备完整的同步定时功能，提供8路E1通道中64K级的无阻塞交叉连接，同时可提供30路64K业务，包括电话、磁石电话、共电电话和V.24等数据业务。

二、 产品特性

8组E1的全时隙无阻塞交叉连接；
主机提供30路64K（或Nx64K）用户窄带业务接入；
主板上提供15个业务插卡槽位，每卡最多两路业务；
话路接口可以是FXO局端自动电话、FXS远端自动电话、MAG磁石电话；数据业务有V.24/RS232/RS485/RS422、X.50/X.58、同向64K、Nx64K带宽的V.35/V.36、以太网网桥；
可以提供串口网管或以太网SNMP网管；
可以提供提供交流220V电源，或直流-48V电源；
8组E1可以组成点对点、链网、星型网等结构。

三、 技术规格

1) E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

2) 以太网(FE)

接口类型	RJ-45	传输速率	N×VC12（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

3) 以太网(GE)

接口类型	RJ-45	传输速率	N×VC12（N≤63）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

4) FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

5) 同向64K接口

码型	G.703标准	码速率	64Kbps
阻抗	平衡120Ω	全面符合ITU的G.703建议标准

6) EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

7) 磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

8) V.24****接口

传输速率

异步≤9600bps；同步64Kbps

电气特点

符合CCITT V.28协议

9) V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

10) 电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤150W

11) 环境条件

工作温度

-10oC ~+50oC

相对湿度

0~95%（无凝结）

12) 产品尺寸

长度×深度×高度

482×309×44(mm)

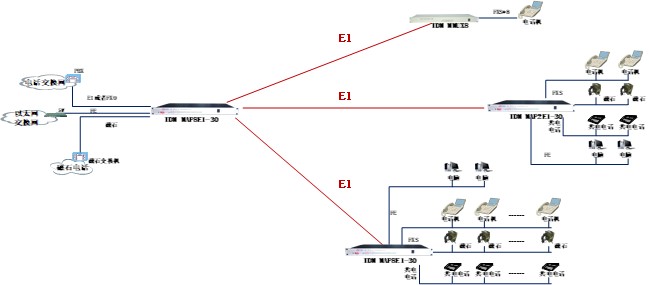

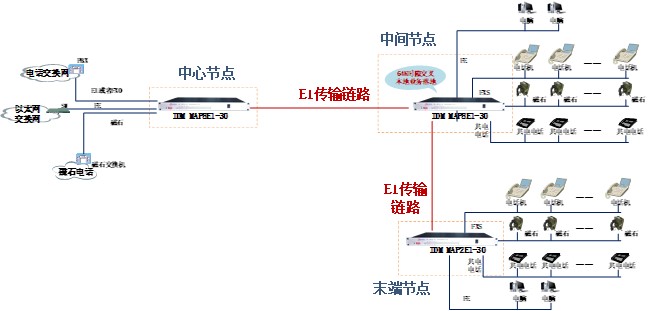

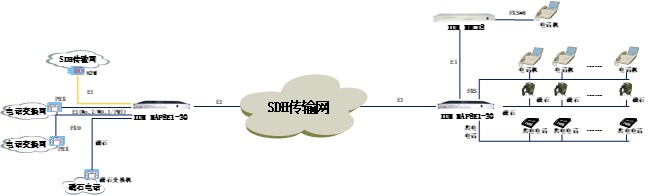

四、 应用示例
