IDM-30EN综合业务复用设备

30路数据2路百兆以太网光端机是指在同一台PCM设备上同时承载30路数据业务与2路线速100M以太网的光纤复用终端，IDM-30EN综合业务接入设备即属于这一类设备：它以光纤作为传输介质，利用标准的光纤或E1传输通道（G.703标准），采用PCM30/32制式，把需要传输的电话业务信号或数据信号转换成光信号后传输到远端，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于电信、电力、银行、公安等行业领域的公用电话网接入或专线信息传输。

专网接入现场往往既要电话、数据这类窄带业务，又要一条能跑业务系统回传的以太网通道。IDM-30EN 这款光纤复用设备用一台 19 英寸 1U 设备把两类需求合并到同一根光纤上：单台PCM设备同时承载 30 路数据业务与 2 路线速 100M 以太网，4 组 E1 接口支持透传、兼容现场已有的 G.703 传输通道，光接收灵敏度优于 -34dBm、接收动态范围 34dBm，长距离弱光链路也能稳定运行。作为专业光端机厂家，瑞光极远（Raytrans）可提供成熟的政府专网光纤通信方案，该30路数据2路百兆以太网光端机与电话光端机均可纳入统一的产品展示与选型体系。

核心参数速览：30路数据业务 · 2路线速100M以太网 · 4组E1透传 · 光口155Mbps/1310nm · 接收灵敏度优于-34dBm · 19英寸1U机箱

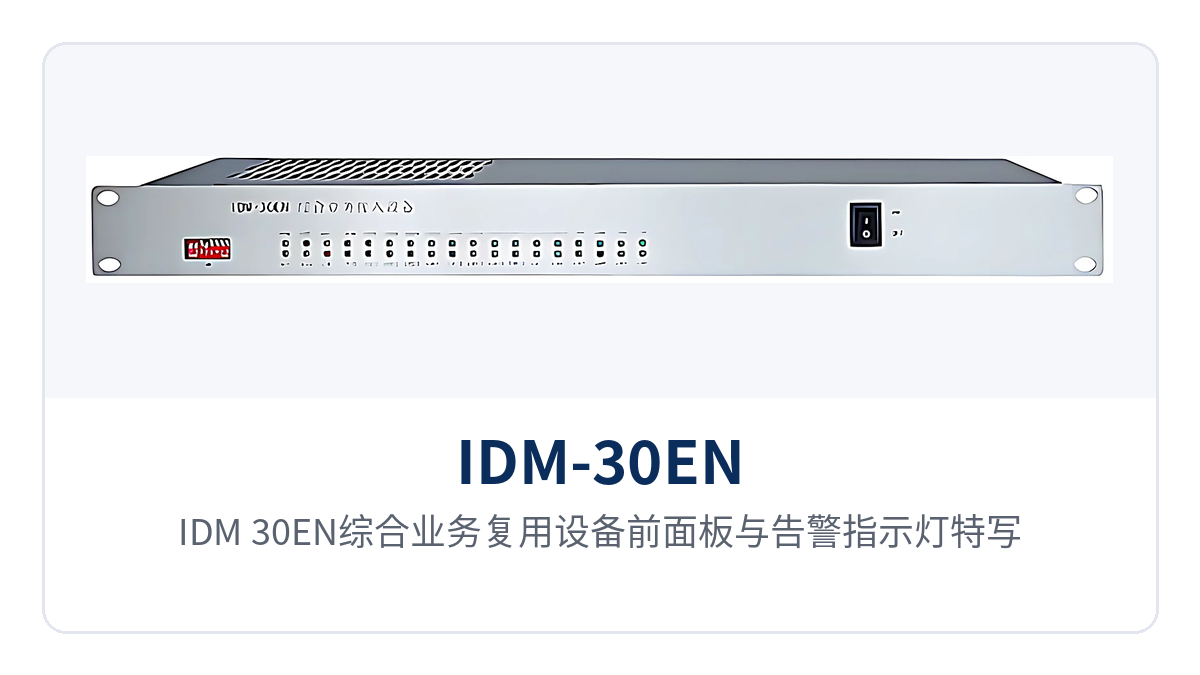

图1：IDM-30EN综合业务复用设备前面板与告警指示灯特写

30路数据2路百兆以太网光端机是什么设备？

30路数据2路百兆以太网光端机是一台把窄带业务与以太网业务在同一根光纤上复用的接入设备，IDM-30EN 的核心是把 30 路 64K 数据业务、2 路线速 100M 以太网、4 组透传 E1 放在一个 19 英寸 1U 机箱里，对端设备收到光信号后还原出对应的电话或数据接口。

设备采用 PCM30/32 制式，E1 接口帧结构、码速率 2048kbit/s±50ppm 与 HDB3 码型均按 ITU-T G.703 建议设计，可以与现场既有的 PCM 基群链路、SDH/PDH 链路空余的 E1 通道直接对接；如果现场已有光缆，则用一对设备点对点组成光纤链路，把远端站点的 30 路业务一次带回中心机房。作为一款成熟的光纤复用设备，该型号在政府专网光纤通信方案中常被用作末端业务落地单元。

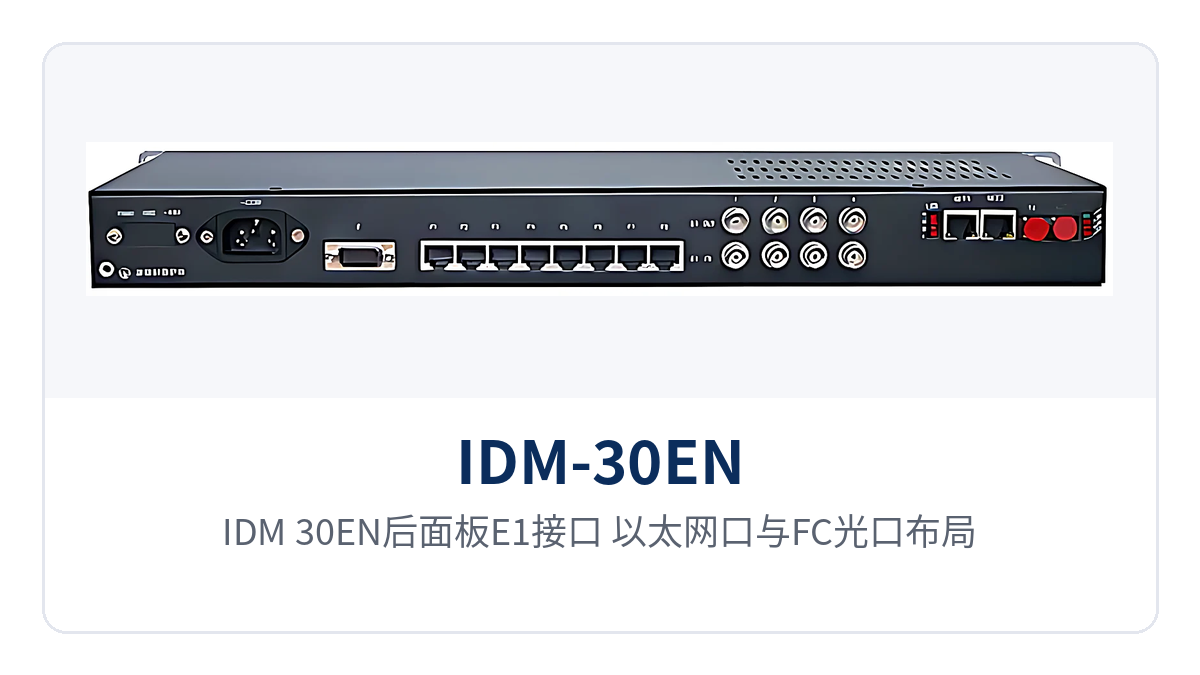

图2：IDM-30EN后面板E1接口、以太网口与FC光口布局

IDM-30EN 提供哪些业务接口与功能？

功能项	功能说明
30路数据业务承载	提供标准的 30 路数据业务通道，采用 PCM30/32 制式，以 64K 时隙承载电话或数据业务
2路线速100M以太网	提供 2 组线速 100M 以太网接口，支持 VLAN 划分，按现场需要可做成 4 组
4组E1接口透传	4 组 E1 接口支持透传模式，全面符合 ITU-T G.703 建议标准，可复用现有 E1 传输通道
64K用户接口	提供带来电显示功能的普通电话卡（FXO、FXS），把 64K 时隙落地为话路或数据口
时钟模式设置	可设置主时钟、用户时钟，适配点对点、链网等不同组网环境的同步需求
结构化机箱	采用 19 英寸 1U 标准机箱，便于在通信机房机柜内上架安装
功能控制与告警指示	面板提供功能控制开关与告警指示，便于开通调试与日常维护

IDM-30EN 的技术参数与接口规范

项目	参数/指标	说明/适用条件
E1 接口标准	全面符合 ITU-T G.703 建议标准	与既有 PCM 基群、SDH/PDH 链路 E1 口对接时按此口径核对
E1 码速率	2048kbit/s±50ppm	2.048Mbit/s 基群速率，频率偏差在 ±50ppm 以内
E1 码型	HDB3	与对端设备码型配置保持一致
E1 阻抗	75Ω（非平衡接口）/120Ω（平衡接口）	使用 120Ω 平衡接口时需外配阻抗转换器
E1 帧结构	PCM30/32	每帧 32 个时隙，30 个时隙承载业务
E1 信令	随路信令	随路信令方式，随话路时隙一起传送
FXO/FXS 阻抗	三元复式阻抗 200Ω+560Ω//0.1μF	话路接口的交流与直流特性口径
FXO/FXS 音频范围	300Hz～3400Hz	话音通道带宽，符合话音频带要求
FXO/FXS 压缩率	ITU G.711 中 A 律	话音编码按 A 律 64K 编码
FXO/FXS 环路电流	25mA/路	每路话机的馈电环路电流
以太网接口速率	10/100M 半、全双工	与交换机、路由器对接时按端口能力协商
以太网接口规程	符合 IEEE-802.3u 标准	100BASE-TX 快速以太网规范
以太网接口类型	RJ-45	端口模式为 10/100Mbps 自适应模式
光接口速率	155Mbps±50ppm	光口线路速率，对应 155M 光传输平台
光接口波长	1310nm	单模光纤常用工作波长，成对设备两端一致
光接口发光功率	-4～-12dBm	与光路衰减核算配合使用
光接口接收灵敏度	优于 -34dBm	接收端可正常判决的最小光功率
光接口接收动态范围	34dBm	弱光与强光链路的适应范围，长距离链路尤其重要
光接口形式	FC	光口连接器类型，配 FC 尾纤或跳线
供电方式与整机功耗	此处资料库暂无相关信息	以厂商技术资料和商务确认为准
机箱规格	19 英寸 1U 标准机箱	便于在机房机柜内安装上架
工作环境（温度、湿度）	此处资料库暂无相关信息	以厂商技术资料和商务确认为准

综合业务复用设备怎么选型？

综合业务复用设备怎么选型，先算业务量、再核链路条件，最后确认机柜与光路预算。判断顺序建议如下。

业务量按窄带与宽带分开核算：现场需要承载的电话、远动数据、串口数据等窄带通道总数不超过 30 路时，一台 IDM-30EN 的 30 路数据业务即可覆盖；若以太网侧还要跑业务系统回传或视频上云，则核对 2 路线速 100M 以太网是否够用，需要更多网口时可按 VLAN 划分扩展为 4 组。

链路条件看两端能不能对接：现场若已有 E1 通道，重点核对 4 组 E1 透传是否够用、对端码型是否为 HDB3、阻抗是 75Ω 还是 120Ω；现场若走光缆，则按光口 155Mbps、1310nm、FC 接口核对光模块与跳线，并用发光功率 -4～-12dBm 与接收灵敏度优于 -34dBm 做光路衰减预算，长距离链路尤其要留出余量。

机柜与工程条件容易被忽略：19 英寸 1U 机箱适合与既有传输设备并柜安装，1U 高度下 30 路业务加 2 路百兆集中在一台设备上，可以减少机柜占用与配套线缆；供电方式与工作环境参数此处资料库暂无相关信息，正式选型前请以厂商技术资料和商务确认为准。

IDM-30EN 的典型应用场景

电力专网：变电站与供电营业厅的业务接入

电力专网对通信的要求是链路稳定、运维简单。变电站、供电营业厅一类站点通常既有调度电话、远动数据等窄带业务，又需要一条以太网通道回传业务系统数据。IDM-30EN 这款 PCM 设备 的 30 路数据业务可集中承载这类 64K 通道，2 路线速 100M 以太网满足办公与业务系统回传，4 组 E1 接口透传可以复用现场已有的 G.703 通道，链路改造时不必更换既有传输设备。

公安与应急通信：一根光纤把语音与数据带回指挥中心

公安、应急类项目的站点分布散、链路距离长，现场往往只能提供一根光纤或一路 E1。IDM-30EN 用一根光纤把 30 路数据业务与 2 路百兆以太网一次带回中心，光接收灵敏度优于 -34dBm、接收动态范围 34dBm，便于应对长距离光缆衰减较大的链路；设备上架后通过面板的功能控制开关与告警指示即可完成开通与故障定位，减少现场维护往返。

银行金融专线：营业网点电话与业务数据同纤传输

银行、金融专线场景对线路资源敏感，营业网点常需要同时开通电话业务与业务数据通道。IDM-30EN 把 30 路数据业务与 2 路线速 100M 以太网放在一台 19 英寸 1U 设备内，网口支持 VLAN 划分，可以把不同业务划分到不同 VLAN 中传输，便于在一个光纤通道内区分业务流向；64K 用户接口提供带来电显示功能的普通电话卡（FXO、FXS），营业网点话机可按现场话务量配置。

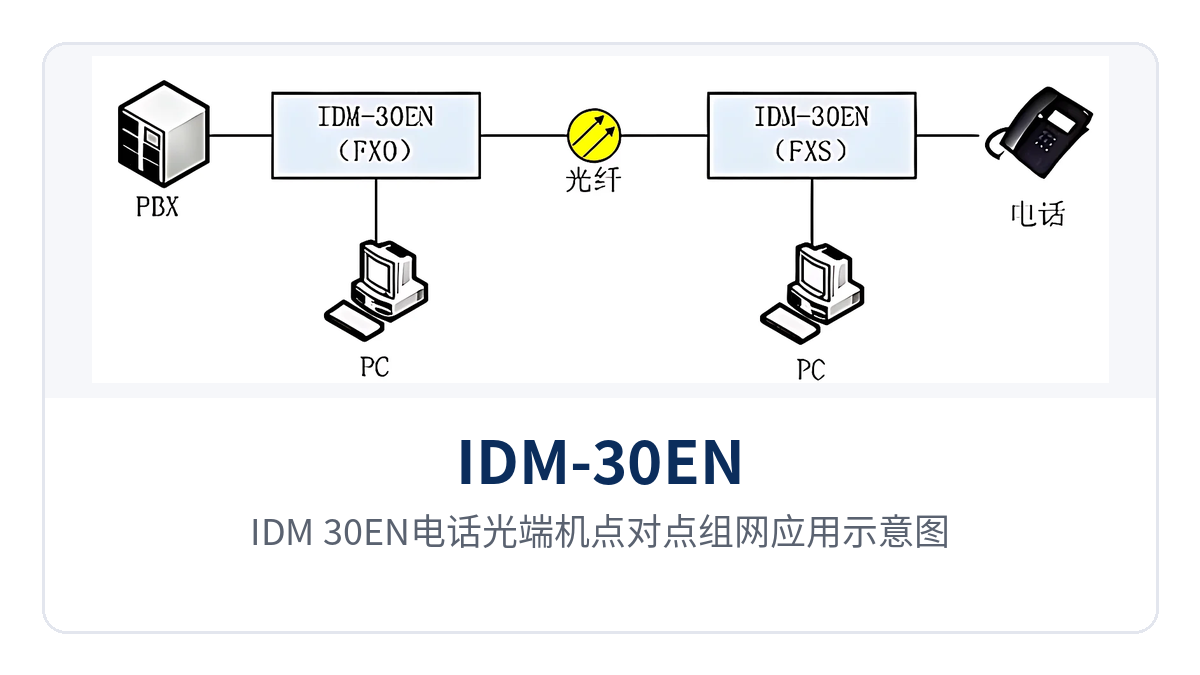

图3：IDM-30EN电话光端机点对点组网应用示意图

IDM-30EN 的差异化价值：一纤承载30路数据与2路百兆

IDM-30EN 在承载能力上的价值点是单台设备同时承载 30 路数据业务与 2 路线速 100M 以太网，专网业务一纤打通。窄带业务与以太网业务分开传输时，现场通常要为两类业务各配一套设备、各占一根光纤或一路 E1；IDM-30EN 把两类业务合并进一台 19 英寸 1U 设备与一根光纤，机柜空间、配套线缆与开通工作量同步减少。

IDM-30EN 在链路兼容上的价值点是 4 组 E1 接口支持透传，兼容现有 G.703 传输通道，专网改造无需更换链路。透传模式下设备把 E1 码流按原样转发，不改变其中的时隙与信令内容，现场已有的 PCM、SDH/PDH 链路上的空余 E1 口可以直接复用；码速率 2048kbit/s±50ppm、码型 HDB3、帧结构 PCM30/32 均按 ITU-T G.703 建议执行，与既有链路对接时只需核对两端阻抗与码型。

IDM-30EN 在光路余量上的价值点是光接收灵敏度优于 -34dBm、接收动态范围 34dBm，长距离弱光链路稳定运行。光路损耗随距离、接头数与环境变化而波动，接收灵敏度优于 -34dBm 意味着链路衰减接近临界值时仍可正常判决，34dBm 的接收动态范围则兼顾弱光与强光两种情况；配合发光功率 -4～-12dBm，工程上可在开通前完成光路衰减核算。

小结

IDM-30EN 30路数据2路百兆以太网光端机把 30 路数据业务、2 路线速 100M 以太网与 4 组透传 E1 收进一台 19 英寸 1U 机箱，单台设备完成窄带业务与以太网业务的同纤承载；4 组 E1 透传兼容既有 G.703 链路，光接收灵敏度优于 -34dBm、接收动态范围 34dBm 兼顾长距离弱光链路，适合电力专网、公安与应急通信、银行金融专线等场景的接入与改造项目使用。
