PCM设备IDM DXC5000时隙交叉设备

IDM DXC5000 无阻塞时隙交叉设备是北京瑞光极远数码科技有限公司研制的一款 PCM 时隙交叉连接设备，核心能力是以 8 路标准 E1（ITU-T G.703）为传输通道，在 8 路 E1 之间以及所有用户接口之间完成时隙无阻塞交叉连接，并可通过主控盘的 8 个 E1 扩展 240 路语音接口。作为专业的时隙交叉设备与综合业务接入设备，IDM DXC5000 无阻塞时隙交叉设备采用专用大规模集成电路设计，以 2M 传输介质完成用户终端设备之间或用户终端设备与公用电话交换网的连接，采用 PCM30/32 帧结构与随路信令，直接提供语音、数据、图像等多种用户接口，单台设备即承担工业专网接入层的综合业务汇聚与调度。瑞光极远（Raytrans）作为资深光端机厂家与 SDH设备厂家，持续为政府专网光纤通信方案、军队应急通信车方案及智慧矿山通信方案提供可靠的 PCM 产品展示与接入支撑。

核心参数速览：8路E1时隙无阻塞交叉 · 扩展240路语音接口 · 双48V电源1+1热备份 · 主控盘双盘互备份 · 19英寸3U机箱12个业务槽位 · 整机功耗≤120W

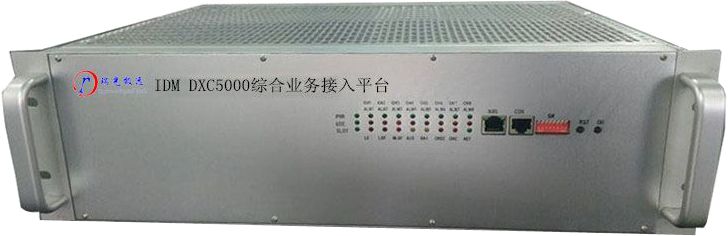

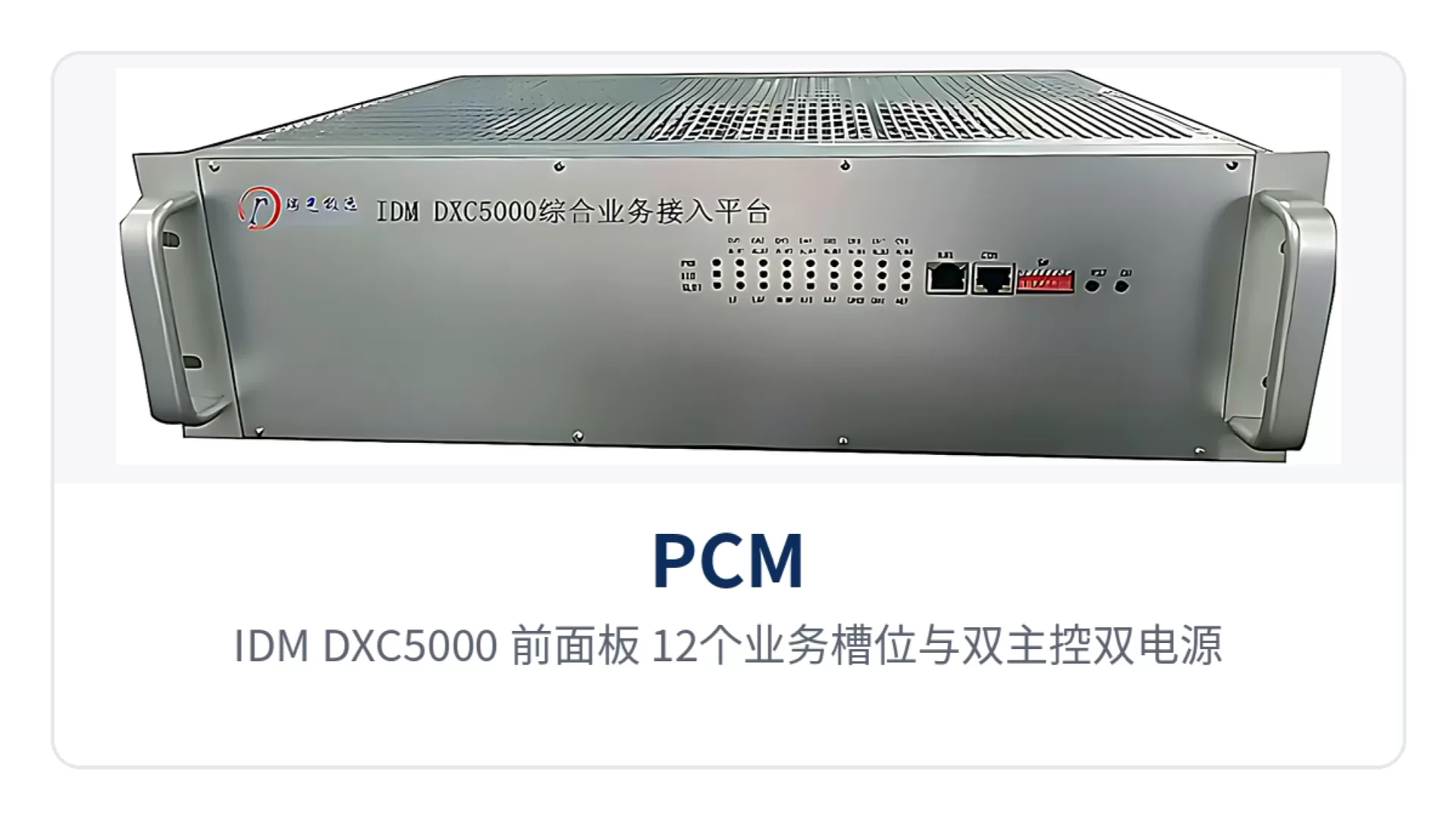

图1：IDM DXC5000 前面板 12个业务槽位与双主控双电源盘槽位指示灯特写

无阻塞时隙交叉设备是什么？能解决 E1 组网中的哪类问题

无阻塞时隙交叉设备是什么：它是以 64K 时隙为颗粒、在 8 路 E1 传输通道与各类用户接口之间完成无阻塞交叉调度连接的 DXC（Digital Cross Connect）设备。传统 E1 组网中，电话、音频、数据等业务往往各配一台单业务设备，业务增多后设备堆叠、时隙利用率下降、调度不灵活；无阻塞时隙交叉设备把语音、音频、异步数据等业务在机内按 64K 时隙接入和组织，再经 8 路 E1 交叉把各业务时隙分配到指定 E1 通道，统一汇入 2.048Mbps 的 E1 基群链路，解决的是业务接口类型多、传输通道为 E1、两者之间需要灵活对应且不能互相阻塞的组网问题。瑞光极远（Raytrans）作为专业的光端机厂家与SDH设备厂家，推出的此类时隙交叉设备与综合业务接入设备，已广泛应用于政府专网光纤通信方案、军队应急通信车方案及智慧矿山通信方案中。

理解时隙交叉调度原理要回到 PCM30/32 帧结构：一个 E1 基群速率为 2.048Mbps，每帧含 32 个时隙、30 个可承载业务，单时隙 64Kbps，电话与窄带数据业务普遍以 64K 为颗粒占用时隙。无阻塞是指任意一路入时隙都可以交叉连接至任意一路出时隙而不产生内部阻塞，多路业务并传时互不争抢；E1 基群接口按 ITU-T G.703 标准提供 2.048Mbps 码速率、HDB3 码型与 75Ω/120Ω 阻抗，可与符合同样标准的 SDH/PDH 传输设备、程控交换设备及既有 PCM 网络对接。

核心技术参数

IDM DXC5000 无阻塞时隙交叉设备的接口电气指标、供电条件与工作环境如下表所示，可直接作为 E1 时隙交叉组网方案的设计依据：

项目	参数/指标	说明/适用条件
E1 基群接口	码速率 2.048Mbps；码型 HDB3；标准协议 ITU-T G.703	阻抗 75Ω/120Ω；帧结构 PCM30/32；信令为随路信令
以太网接口	传输速率 N×VC12（N≤50）；标准协议 IEEE802.3	工作方式全双工/半双工/自适应
电话接口	音频范围 300Hz~3400Hz；压缩率 ITU G.711 A 律	阻抗三元复式 200Ω+560Ω//0.1μF；环路电流 20mA/路
EM2/4 线音频接口	音频范围 300Hz~3400Hz；压缩率 ITU G.711 A 律	阻抗平衡 600Ω；回波损耗不低于 18dB
V.24 接口	异步速率≤9600bps；同步速率 64Kbps	电气特点符合 CCITT V.28 协议
V.35 接口	传输速率 n×64Kbps（n=0～31）	接口类型 RJ-45；电气特点符合 ITU-T V.35 建议；终端接口符合 ISO2593 规定
电源	双48V电源，支持 1+1 热备份	双电源盘槽位，一路故障自动切换，整机功耗≤120W
工作环境	工作温度 -20℃~+50℃	相对湿度 0~95%（无凝结）

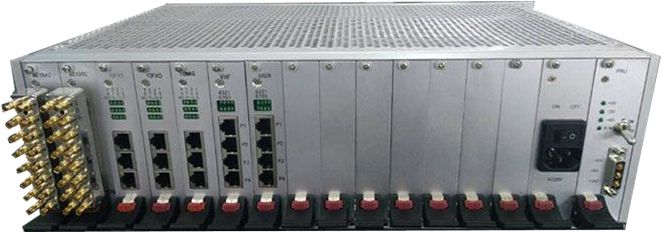

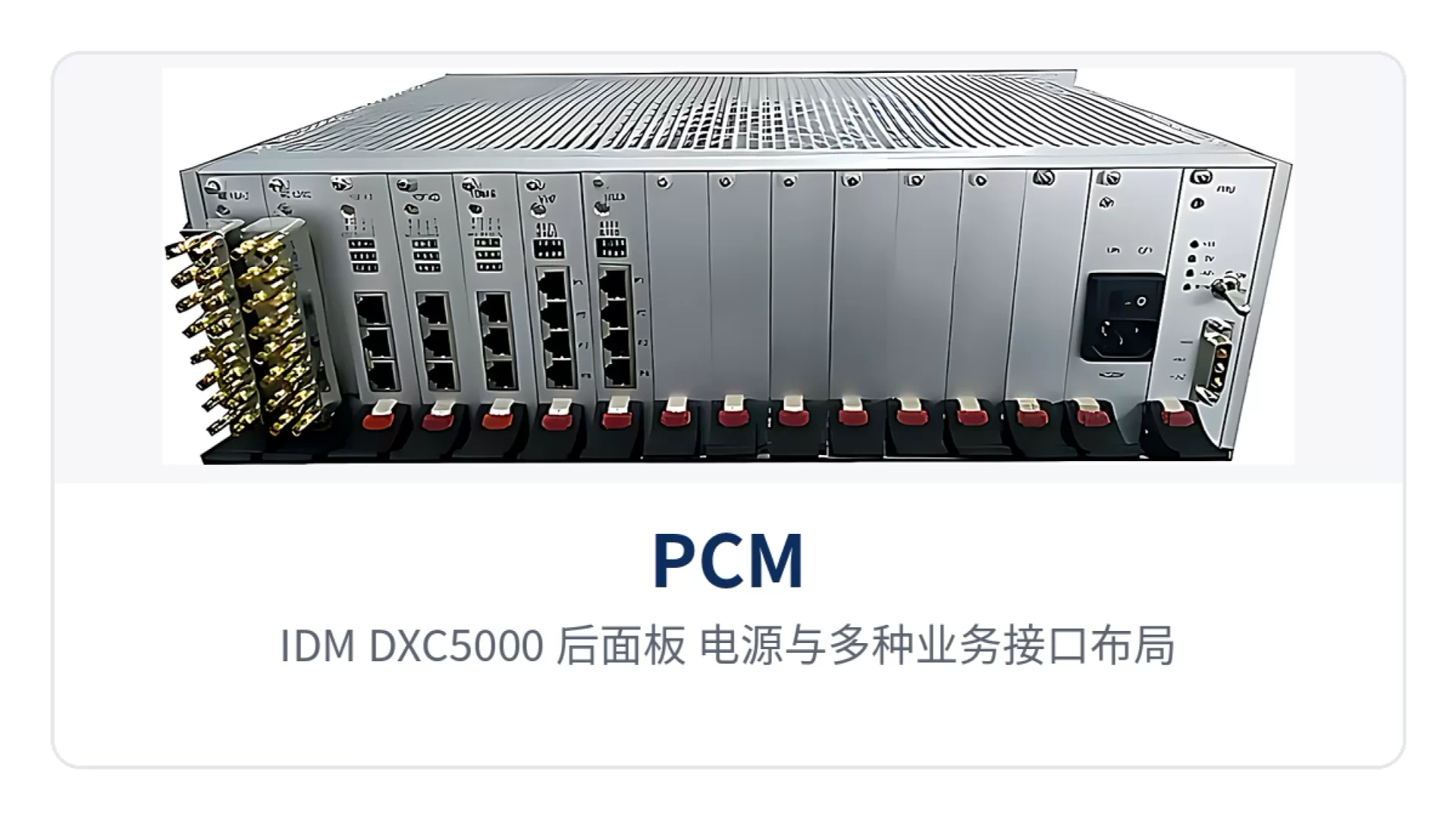

图2：IDM DXC5000 后面板 电源与多种业务接口布局

8路E1无阻塞交叉如何扩展240路语音接口

8路E1交叉是 IDM DXC5000 无阻塞时隙交叉设备的容量基础：标准 E1 基群每路含 30 个可承载业务的 64K 时隙，8 路 E1 共可组织约 240 个 64K 时隙，因此可通过主控盘的 8 个 E1 扩展 240 路语音接口，将 8 路 E1 之间及所有用户接口之间的时隙全部纳入交叉调度范围。各业务接口的时隙分配通过交叉配置完成，业务扩容或结构调整时修改交叉配置即可，不需要改动传输线路，8 路 E1 之间（8路E1交叉）以及所有用户接口之间均按 64K 时隙完成时隙无阻塞交叉连接，多业务并传时不争抢、不互相阻塞。对于智慧矿山通信方案中井下语音调度与数据回传并行的场景，这种基于PCM时隙颗粒的交叉调度能力尤为关键。

扩展与交叉能力如下表所列：

功能项	功能说明
8路E1时隙无阻塞交叉	8 路 E1 之间及所有用户接口之间按 64K 时隙完成无阻塞交叉连接，多路业务并传互不争抢。
240路语音接口扩展	通过主控盘的 8 个 E1 可扩展 240 路语音接口，满足大话务量语音接入与汇聚。
业务类型数量任意配置	提供齐全的 64K 及 N×64K 接口，业务种类和数量可在机框内任意配置，每槽位可出 8 路或 10 路 64K 业务。
多时钟模式	支持多种时钟模式，满足不同应用环境对同步与定时信号的需求。

双48V热备份与双主控互备份怎么保障专网不中断

双48V热备份是 IDM DXC5000 无阻塞时隙交叉设备的可靠性基础：19 英寸 3U 标准机箱内置 2 个电源盘槽位与 2 个主控盘槽位，电源采用双48V热备份、支持 1+1 热备份，主控盘支持双盘互备份，单电源或单主控故障时自动切换，关键电路不中断。对于电力、轨道交通、军警与矿山油田等专网，通信设备常部署在无人值守或电磁环境复杂的站点，单点故障即可导致调度语音与数据中断，双 48V 供电冗余与双主控互备份把设备级单点风险降到较低水平，配以 -20℃~+50℃ 宽温工作范围，使设备在野外机柜、站房等环境可持续运行。瑞光极远（Raytrans）作为综合业务接入设备与SDH设备厂家，在政府专网光纤通信方案和军队应急通信车方案中，正是依托这种高可靠设计来保障专网通信不中断。

DXC 主控盘承担用户接口的接入和管理、数据和信令交叉连接、系统同步以及设备组网控制与管理，是整机的调度中枢，主控盘双盘互备份让这套调度能力具备冗余保障；电源与主控两套关键单元均可热拔插维护，故障时在线更换，不影响在网业务，专网运维人员可显著缩短故障处理窗口。

图3：IDM DXC5000 整机正面 19英寸3U机箱与业务盘分布

19英寸3U机箱12业务槽位支持哪些业务

IDM DXC5000 无阻塞时隙交叉设备采用 19 英寸 3U 标准机箱，除 2 个电源盘槽位与 2 个主控盘槽位外还提供 12个业务槽位，业务种类和数量可在机框内任意配置，每槽位可出 8 路或 10 路 64K 业务。12业务槽位配合任意配置能力，使一台设备即可承载电话、音频、数据等多类窄带业务，替代多台单业务 PCM 设备分别部署的做法，降低接入层设备堆叠、线缆与机房占用。这种综合业务接入能力，使该时隙交叉设备成为政府专网光纤通信方案与军队应急通信车方案中接入层的理想选择。

业务接口覆盖语音、音频、数据与分组业务：

接口类型	支持业务	说明/指标
电话接口	FXS/FXO、磁石	模拟电话用户线接入，环路电流 20mA/路，直接接模拟话机
音频接口	2/4 线 EM	平衡 600Ω 音频业务，回波损耗不低于 18dB
数据接口	RS232/RS422/RS485、V.24、V.35、GSM/CDMA	V.35 速率 n×64Kbps；V.24 同步 64Kbps；异步≤9600bps
以太网接口	IEEE802.3	速率 N×VC12（N≤50），全/半双工/自适应
E1 基群接口	ITU-T G.703	8 路 E1，帧结构 PCM30/32，随路信令

典型应用场景

典型的应用把语音与数据专线统一收拢到既有 8 路 E1 传输资源上，按目标行业可分为以下三类场景。

电力与轨道交通等工业专网：调度语音与数据的 E1 汇聚

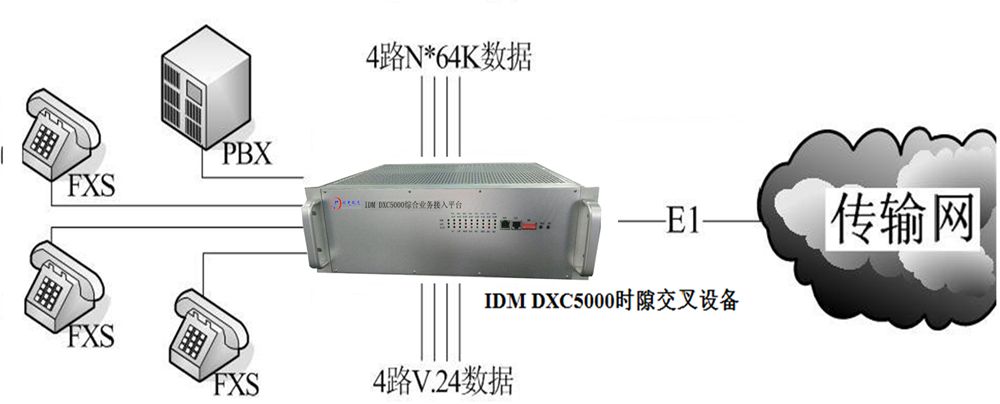

电力与轨道交通专网中，变电站、电厂、车站与调度中心之间的调度电话、音频业务与远动数据通常沿 E1 通道传输。瑞光极远（Raytrans）IDM DXC5000 无阻塞时隙交叉设备部署在站点侧，把模拟电话、音频业务与异步数据接入后经 8 路 E1 交叉复接到上行 E1 基群，与调度交换设备对接；电话接口环路电流 20mA/路可直接接模拟话机，V.35 接口 n×64Kbps 按需承载路由器与测控数据，语音与数据同缆承载，减少站点内设备数量。作为专业光端机厂家与 SDH 设备厂家，瑞光极远在该类产品展示中可提供完整的政府专网光纤通信方案与工业专网承载建议。

军队与政府专网通信：高可靠承载的时隙交叉节点

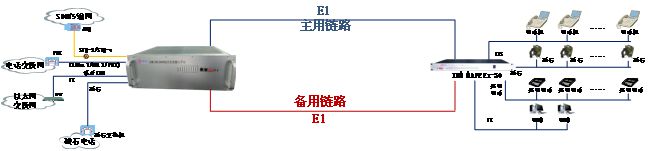

军队与政府专网对通信可靠性要求高，站点常要求电源与主控冗余。瑞光极远（Raytrans）IDM DXC5000 无阻塞时隙交叉设备以双48V热备份与主控盘双盘互备份提供设备级冗余，8 路 E1 时隙无阻塞交叉让调度电话、指挥音频与专用数据在节点内灵活转接，多条 E1 之间互为主备，单链路或单单元故障时保障关键通信不中断；19 英寸 3U 机箱 12个业务槽位按需配置业务盘，满足专网站点分期建设、逐步扩容的部署节奏。针对军队应急通信车方案，该综合业务接入设备可在车载机柜内承担多业务汇聚与时隙调度。

矿区与油田等野外无人值守站点：宽温直流供电的多业务接入

图4：IDM DXC5000 机箱侧面与安装形态

矿区、油田等野外无人值守站点供电与温度环境相对苛刻，通信设备必须适配冗余供电与宽温工作。瑞光极远（Raytrans）IDM DXC5000 无阻塞时隙交叉设备双48V热备份电源支持 1+1 热备份，工作温度范围 -20℃+50℃、相对湿度 095%（无凝结），整机功耗≤120W，可由站点直流电源系统直接供电；电话、音频、异步数据与 V.35 数据业务接入后经 8 路 E1 通道回传上级节点，单台设备承担多类业务接入与调度，替代多台单业务 PCM 设备分别部署的做法，降低野外站点的机房占用与维护成本，契合智慧矿山通信方案对宽温、直流供电与多业务接入的要求。

供电与工作环境适配性

IDM DXC5000 无阻塞时隙交叉设备电源采用双48V热备份、支持 1+1 热备份，整机功耗不超过 120W，工作温度范围 -20℃+50℃，相对湿度 095%（无凝结）。这组指标使设备既可以部署在具备冗余供电的专网机房，也可以部署在野外机柜、矿井与油田无人值守站点等场合；选型时需按站点供电能力与电压制式核对电源配置，机房与机柜部署应保证通风散热条件。

结语

IDM DXC5000 无阻塞时隙交叉设备以 8 路标准 E1 为承载通道，在 8 路 E1 之间及所有用户接口之间完成时隙无阻塞交叉连接，可通过主控盘的 8 个 E1 扩展 240 路语音接口，双48V热备份电源与主控盘双盘互备份提供设备级冗余，19 英寸 3U 机箱配合 12个业务槽位实现业务种类任意配置，整机功耗≤120W、-20℃~+50℃ 宽温设计，适配电力与轨道交通等工业专网、军队与政府专网，以及矿区、油田等野外无人值守站点，可对接政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案等场景。如需确认接口配置、时隙交叉方案与报价信息，请联系北京瑞光极远数码科技有限公司。
