串口服务器模块

串口服务器模块是北京瑞光极远数码科技有限公司研制的一体化模块，用于把 RS232、RS485、RS422 等串口设备的数据直接转换成以太网报文，让远动装置、PLC、仪表、传感器这类原本只能本地短距通信的串口设备获得 IP 网络接入能力。该模块将串口转以太网、协议封装与远程维护集成于一体，作为一款紧凑型网桥转换器，在工业现场的产品展示中表现出色。其中，RS485转以太网与RS232转以太网功能尤为实用，支持定制开发与现场技术支持，适配工业自动化专网、电力与轨道交通无人值守站点以及野外远程数据采集等场景。瑞光极远作为专业的光端机厂家，其串口转以太网模块还可融入智慧矿山通信方案，满足严苛环境下的联网需求。

核心参数速览：串口类型·RS232/RS485/RS422 等制式（以厂商技术资料为准）· 上行接口·以太网 · 形态·一体化模块（插卡式） · 数据方式·串口与 TCP/IP 双向透明传输 · 定制·支持定制开发 · 服务·原厂支持与现场技术支持

串口服务器模块是什么？串口转以太网模块的工作原理

串口转以太网模块要做的事情，是把两类完全不同的通信方式对接起来：串口侧是以字节为单位、不带网络地址的异步数据流，以太网侧是以报文为单位、带源和目的地址的分组数据。串口服务器模块在内部建立收发缓冲区，把串口收到的字节按规则封装进 TCP 或 UDP 报文发往网络侧，同时把网络侧收到的报文解析还原成串口字节流送给串口设备；串口设备面对的还是原来的串口，上位机面对的则是一个网络端口。在实际产品展示中，这类模块也常被称为网桥转换器，承担串口与网络之间的桥接角色。

串口侧的电气标准决定现场怎么接线。RS-232 的电气特性遵循 TIA/EIA-232（与 ITU-T V.28、V.24 建议一致），属于点对点接口，标准规定的电缆长度一般不超过 15 m，适合设备旁边的短距连接；RS-485 遵循 TIA/EIA-485，采用差分两线制，可以在同一条总线上挂接多个从站，低速率下传输距离可达约 1200 m，适合量测与采集总线；RS-422 是四线全双工差分接口，用于需要双向独立收发的场合。正因如此，RS485转以太网与RS232转以太网成为现场最常见的两种串口联网方式。

网络侧常用 Telnet 与 RFC2217（Telnet Com Port Control Option）完成远程串口参数协商，上位机也可以通过虚拟串口软件把远程串口映射成本地 COM 口，原有组态与监控软件按原来的串口方式调用。串口服务器模块把这些能力收进一块模块中，现场不必再单独安装一台盒式串口服务器。

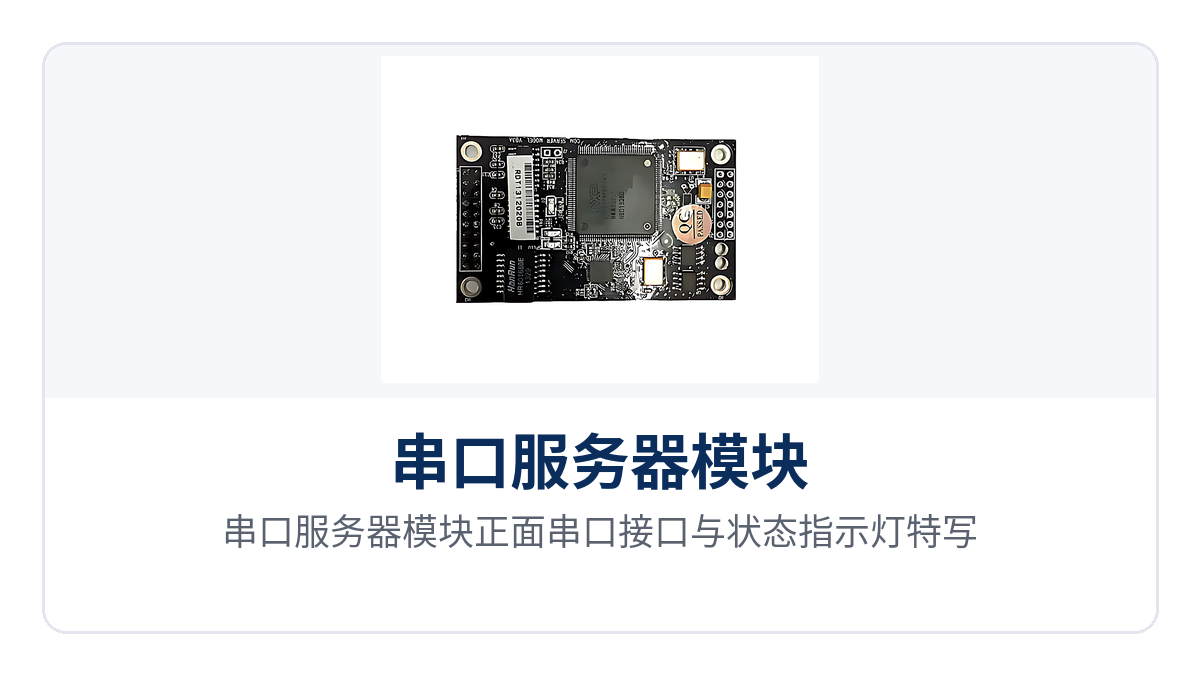

图1：串口服务器模块正面串口接口与状态指示灯特写

串口服务器模块的核心功能与性能参数

一体化多功能串口服务器模块，支持定制开发与现场技术支持，串口接入、协议封装、网络接入与远程维护集中在一块模块内。下表是串口服务器模块的功能清单与性能参数，产品特有参数以厂商技术资料为准。

功能项	功能说明
串口转以太网透明传输	把 RS232/RS485/RS422 串口数据与 TCP/IP 报文双向转换，串口侧字节流与网络侧报文一一对应，数据不落地、不改写
一体化多功能设计	串口接入、协议封装、网络接入与远程维护集成在一块模块内，现场只需一个插盘位
网络协议接入	支持 TCP、UDP 承载，串口侧可用 Telnet 与 RFC2217 串口控制选项完成远程参数协商
虚拟串口	上位机以虚拟串口方式映射远程串口，原有组态与监控软件按本地 COM 口调用，无需重写软件
模块化嵌入	以模块/插卡形态装入设备机箱插盘位，与传输、接入设备共用机架与供电，减少机柜内独立设备
定制开发	串口路数、接口制式与协议软件按项目定制，由原厂完成开发、联调与现场技术支持

项目	参数/指标	说明/适用条件
串口接口标准	RS232/RS485/RS422 等制式	RS-232 遵循 TIA/EIA-232、ITU-T V.28/V.24；RS-485/RS-422 遵循 TIA/EIA-485，具体制式以厂商技术资料为准
串口速率	此处资料库暂无相关信息	串口速率与制式、线缆长度相关，以厂商技术资料与商务确认为准
串口路数	此处资料库暂无相关信息	路数属产品特有参数，可按项目定制，以厂商技术资料为准
上行网络接口	以太网接口	标准遵循 IEEE 802.3，接口速率与类型以厂商技术资料为准
网络协议	TCP、UDP、Telnet、RFC2217 等	RFC2217 即 Telnet Com Port Control Option，用于远程串口参数协商
供电与功耗	此处资料库暂无相关信息	模块形态通常与机箱共用供电，以厂商技术资料为准
工作环境	此处资料库暂无相关信息	无人值守站点应提交现场温度与防护要求，以厂商技术资料为准
安装形态	一体化模块（插卡式）	适配工业专网无人值守机柜与插盘式设备机箱
管理与维护	此处资料库暂无相关信息	网管方式与自恢复机制以厂商技术资料与商务确认为准

串口服务器模块怎么选型？

串口服务器模块怎么选型，先看现场串口设备的数量与接口制式，再看机箱与安装条件，最后确认协议软件与售后支持，三条都对上再谈价格。北京瑞光极远作为光端机厂家，原厂提供技术参数选型与组网方案，可以把下面几张表按项目逐项核对，也便于形成完整的智慧矿山通信方案。

选型维度	判断依据	说明/适用条件
串口制式	RS-232 点对点接口，RS-485/RS-422 多点总线接口	制式决定接口电路形式、是否需终端匹配电阻与接线拓扑
串口路数	按现场需联网的串口设备数量确定	路数属产品特有参数，此处资料库暂无相关信息，以厂商技术资料为准
安装形态	插卡嵌入既有设备机箱，或就近独立安装	模块化形态适配无人值守机柜，与设备共用机架与供电
网络与协议	虚拟串口、Modbus RTU 转 Modbus TCP、TCP/UDP 工作模式	需在选型阶段向厂家说明软件开发范围
环境与供电	机房温度、供电方式、接地与防护要求	此处资料库暂无相关信息，以厂商技术资料与商务确认为准
定制与售后	是否需要定制开发与现场支持	支持定制开发与原厂支持、现场技术支持

选型时容易忽略的是串口速率与线缆长度的匹配关系：RS-485 总线在长距离低速率下更稳定，盲目提高波特率会让误码率上升；RS-232 走线超过标准长度时也需要重新评估。协议侧要提前确认上层软件是按虚拟串口访问、还是按 TCP 端口直连，两者的实施方式与调试手段不同。

典型应用场景

工业自动化专网：把现场串口设备接入工业以太网

工业自动化专网里，PLC、称重仪表、电表、温控器大多只带 RS-232 或 RS-485 接口，位置分散在产线两端。把这些设备的串口接到串口转以太网模块，模块上行接入工业交换机，车间上位机与 MES 系统即可按 IP 地址访问每一台设备，不必为每台设备单独布线到控制室计算机。在这类产品展示场景中，工业串口服务器常见需求是总线型 RS485转以太网 多点接入与小数据量、长周期轮询，模块按总线拓扑就近安装可以明显缩短现场线缆。现场协议若是 Modbus RTU，可在网络侧按 Modbus TCP 方式提供数据，RS232转以太网 的转换方式与寄存器映射需在实施前确认。

电力与轨道交通无人值守站点：远动与监测串口数据回传

电力变电站与轨道交通站点的远动、保护、监测装置以串口输出运行数据，站点通常无人值守，只有少量光缆或数据通道通到上级中心。串口转以太网模块以插卡形态装入光端机或综合接入设备的插盘位，在远端直接把串口数据转换成以太网，借助既有传输通道回传中心，不必在中心端额外做一次串口汇聚。这种组网把串口联网能力与传输设备合并到同一机箱，减少机柜内设备数量与故障点，也便于由原厂统一做参数核对与联调。

野外与远程数据采集：无人站点串口数据上送平台

水文、气象、管线与油气田采集点分布在山野和边远地带，供电与维护条件有限，串口采集器与传感器需要把数据送到远端平台。串口转以太网模块随采集机箱安装，配合无线或有线回传通道把串口数据转成 IP 报文送到平台；模块化设计让现场只需更换模块即可调整串口路数，不必更换整机。野外场景选型时要把温度、供电与防雷接地条件一并提交厂家确认，产品特有的温度与供电指标此处资料库暂无相关信息，以厂商技术资料为准。

串口服务器模块怎么组网和部署？

串口服务器模块的组网方式主要有三种。点对点用法结构简单：一台串口设备接一个模块，模块上行接入交换机或路由器，上位机按 IP 加端口号访问串口。多串口汇聚用法适合分散采集点：多个站点的模块接入同一台交换机的不同端口，中心软件按 IP 与端口区分设备，不需要额外的中心端集中设备。同机箱组网用法把模块以插卡形态装入插盘式设备，串口在远端直接转换成以太网，借助既有传输通道回传，中心侧无需再做串口汇聚。

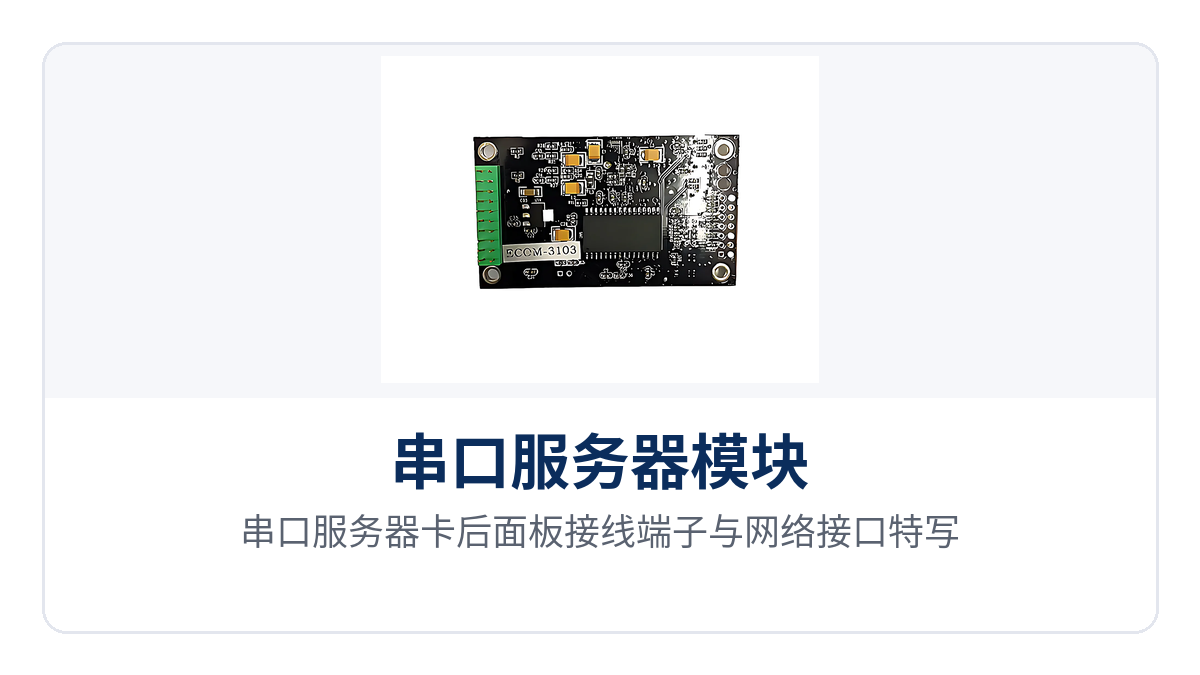

图2：串口服务器卡后面板接线端子与网络接口特写

部署时有几个要点值得提前落实：接线与接地按现场规范执行，RS-485 总线两端按需加终端匹配电阻并避免分支过长；线缆长度与串口速率要匹配，长线低速运行更稳；IP 地址与端口规划在施工前与网络管理方确认，避免与既有网段冲突；无人值守站点建议启用网管告警，链路中断或设备掉电时能及时发现。涉及供电方式、温度范围与防护等级的产品参数，此处资料库暂无相关信息，以厂商技术资料与商务确认为准。
