IDM-16E1数字智能配线架

双光纤环网保护E1配线架是什么设备？

IDM-16E1数字智能配线架是一款双光纤环网保护E1配线架，由北京瑞光极远数码科技有限公司研制，用于专网机房内16组E1（2.048Mbit/s）通道的智能配置、透明传输与集中监测，替代依靠人工插拔同轴跳线的传统数字配线架。作为瑞光极远（Raytrans）旗下的网桥转换器类产品之一，该设备在专网配线环节承担着E1通道的智能调度职能。

整机采用单板结构，标准1U机箱，也可按盒式形态安装，机架空间与机房布线量都随之下降。掉电直通与掉电记忆是它的兜底设计：失电时E1通道保持直通、业务继续传输，上电后自动恢复掉电前的配置。

核心参数速览：16组E1全交换 · 双光纤环网保护 · 1+1双电源冗余 · 1U单板掉电直通 · E1码型HDB3 · 码速率2.048Mbit/s±50ppm · 整机功耗<15W

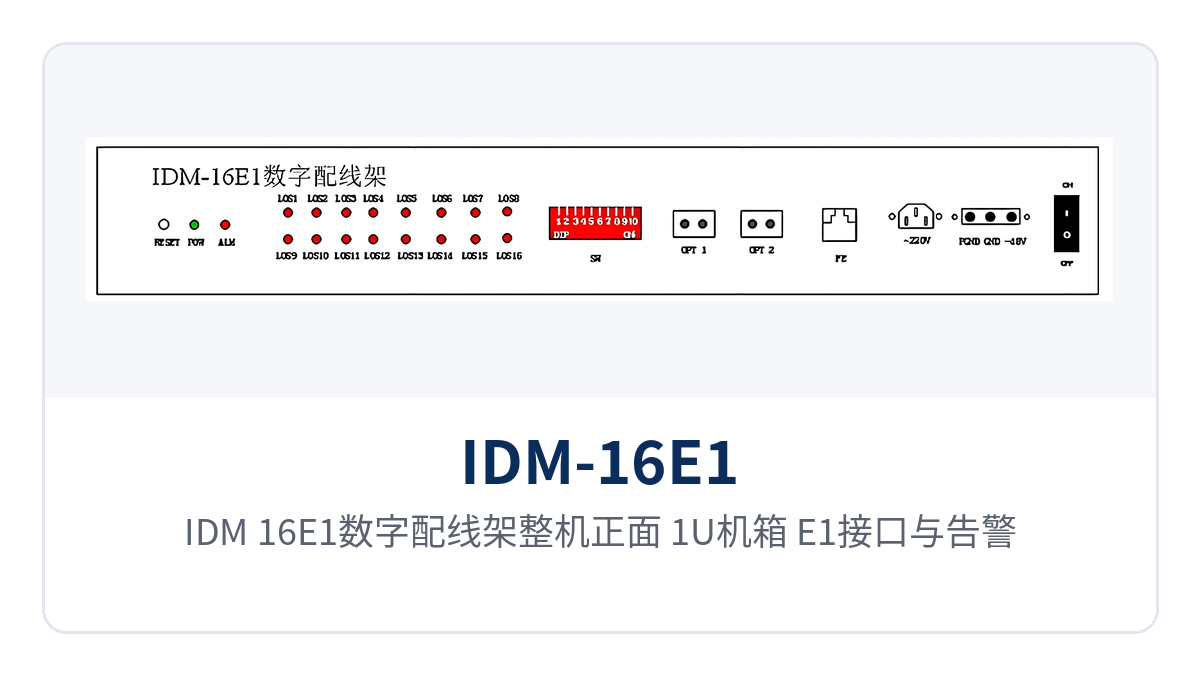

图1：IDM-16E1数字配线架整机正面，1U机箱、E1接口与告警指示灯

16组E1全交换是怎么把人工跳线变成软件配置的？

16组E1全交换意味着机房改线不再搬动同轴跳线。IDM-16E1数字配线架采用专用大规模集成电路，在单板内提供16组E1通道的透明传输，通道接续关系由内部全交换矩阵建立，配线表与实际连接因此更容易保持一致。

整机功能围绕E1通道的配线、监测与远程运维三条主线展开，单机即构成一台可网管的16路E1数字配线设备。下表按功能项逐条列出各项能力与对应说明，便于按项目需求核对配置，也便于对照现场既有数字配线架的作业方式逐项比较。

功能项	功能说明
16组E1全交换	单板提供16组E1通道，通道接续由内部全交换矩阵建立，配线变更以配置方式完成
E1透明传输	采用专用大规模集成电路，16组E1通道按原码型与速率透传，不改变业务帧结构
掉电直通	设备失电时E1通道经旁路保持连通，2M业务继续传输
掉电记忆	上电后自动恢复掉电前的配置，不需要人工重新设置交叉关系
告警监测	监测线路E1信号丢失与信号帧失步，告警涵盖LOS、AIS、LOF
误码监测	监测CRC4、FAS、REI等误码事件，配合网管判断通道质量
对端告警显示	除上报本端告警外，可通过面板按键用本端指示灯显示对端告警状态
E1支路远端环回	支持E1支路远端环回，便于分段定位故障点
以太网远程管理	通过网管接口实现监测、统计、交叉、环回、离线误码测试与时延测试
光纤级联与环网保护	支持多台设备光纤级联，可用两组光纤组成环网保护，实现N×16个2M信道远程交叉、监测、测试、排障
数据入库与智能体对接	维护与告警记录可入库管理，经MCP协议与机房AI智能体管理系统相连，输出AI分析报告与AI预测报告

双光纤环网保护怎么组网？

双光纤环网保护面向多站点串接的专网场景。多台IDM-16E1数字配线架可通过光纤级联使用，把各站配线架首尾相接，用两组光纤构成一个环；环上任意一段光缆中断，业务可沿另一方向到达对端站点，不必逐站重新配置。这一组网方式在政府专网光纤通信方案与军队应急通信车方案中均有实际部署价值，瑞光极远（Raytrans）可依据项目站点分布提供对应的组网建议与产品展示资料。

环网之上可实现N×16个2M信道的远程交叉、监测、测试与排障。站点数为N时，全网可管理的2M信道按N×16核算，中心机房在一套网管上就能完成跨站点的通道调整与状态核对，这也是2M信道远程交叉在长线路专网中的直接价值。

图2：IDM-16E1双光纤环网组网示意，多站级联与两组光纤闭合

组网前按下列四项与施工方逐项核对，把光缆路由、方向数量、容量核算与排障路径一次确定下来。四项内容都直接影响投运后的维护方式，核对清楚可减少返工与二次上站，网管侧的数据也能与现场实际保持一致：

• 链网组网：站点沿线路顺序串接，相邻站点之间按配线表铺设光纤，适合线路状分布的站点。
• 环网组网：每台设备按两个光方向各接一组光纤，首尾闭合构成环，单段中断由另一方向承载业务。
• 容量核算：N台设备组成的环网按N×16个2M信道核对配线容量，改线在网管侧完成。
• 排障路径：配合E1支路远端环回与离线误码测试，先判断故障落在本站、邻站还是线路。

1+1双电源冗余与掉电直通怎么保证业务不停？

供电侧提供~220V交流与-48V直流两种制式，也可互为冗余提供1+1保护。交流输入按220V（165-260V）、50Hz设计，直流输入按-48V、1A设计，机房既有交流市电与直流屏都能直接接入，不必为设备单独加装电源转换单元。

两路电源同时接入时，任一路失电由另一路继续供电，1+1双电源冗余把单路电源故障挡在设备之外。整机功耗低于15W，机房配电回路与后备电池的负担都小，无人值守站点尤其受益。

E1配线架掉电直通指设备完全失电时E1通道仍保持物理连通。IDM-16E1数字配线架的直通由旁路完成，失电时16组E1通道继续透传2M业务，上电后掉电记忆自动恢复原配置，机房停电与检修换电都不会让调度电话、远动通道长时间中断。

图3：IDM-16E1数字配线架后面板，交流与直流电源端子及E1接口接线区域

电源端子与E1接口的数量、排列顺序和接线定义，以厂商技术资料与设备实物标识为准。接线完成后先按配线表逐路核对通断，再逐路核对告警与环回结果，确认无误后才接入业务，避免带错线投运。

告警监测与网管能看到什么？

告警监测覆盖E1信号丢失与信号帧失步，网管侧可查看LOS、AIS、LOF等告警项，误码侧可查看CRC4、FAS、REI等事件。面板指示灯显示具体告警状态，按下按键还能用本端指示灯查看对端告警，值班人员不登录网管也能判断通道通断。

以太网远程管理提供监测、统计、交叉、环回、离线误码测试与时延测试，维护与告警记录可入库管理。经MCP协议与机房AI智能体管理系统相连后，系统可输出AI分析报告与AI预测报告，配套BI看板与ChatBI智能体则把端口状态、误码率与可用率整理成可直接阅读的结论。

E1接口与整机技术参数

E1接口、供电与环境参数是机房设计与到货验收的直接依据，下表按接口、供电、环境与机械四个维度逐项列出，数值取自产品技术资料。表中未列出的项目以厂家技术资料与商务确认为准，现场条件特殊的机房另行确认。

项目	参数/指标	说明/适用条件
E1接口码型	HDB3	2.048Mbit/s接口标准码型，符合ITU-T G.703建议
E1码速率	2.048Mbit/s±50ppm	单路E1通道速率，16组通道一致
E1接口阻抗	75Ω（非平衡接口）、120Ω（平衡接口）	按机房既有E1布线制式选择
抖动与传输特性	抖动容限、转移特性、输出抖动符合ITU-T G.703、G.823、G.742建议	测试条件以厂商技术资料为准
交流供电	220V（165-260V），50Hz	与直流可互为冗余，提供1+1保护
直流供电	-48V，1A	与交流可互为冗余，提供1+1保护
工作温度	0℃~45℃	常规机房环境
工作湿度	90%（无凝结状态）	常规机房环境
存储温度	-20~70℃	运输与存储条件
整机功耗	<15W	单机功耗
设备规格	19英寸1U／盒式	机架安装或桌面放置

差异化价值

三条可靠性能力对应现场常见的三种风险：机房停电与检修换电、光缆被施工挖断、站点电源条件不统一。逐条对照如下表，右列给出各能力落地后在机房可见的实际结果，方案评审时可与业主逐项确认：

客户关注点	IDM-16E1的对应能力	带来的结果
机房停电、检修换电时2M业务不能断	16组E1全交换加1U单板掉电直通，上电由掉电记忆恢复配置	失电期间通道直通，上电后免人工重设，调度与远动业务不长时间中断
站点沿线路串接，光缆易被施工挖断	双光纤环网保护，两组光纤构成环，任一段中断业务改走另一方向	单段光缆故障不造成整条线路业务中断，抢修期间通道仍可用
站点分散、现场电源条件不统一	交直流双电源1+1冗余，整机功耗<15W	交流市电与-48V直流屏都能直接接入，后备电池可支撑更长时间

典型应用场景

电力专网调度机房

电力调度专网以E1/2M信道承载调度电话、远动与保护信息，通道数量多、改线频繁。IDM-16E1数字配线架在1U机箱内完成16组E1通道的智能配置，配线变更由网管侧的软件交叉完成，调度机房的配线表与实际连接保持一致。掉电直通与掉电记忆保证站内失电时通道不中断、上电后配置自动恢复。

告警监测覆盖LOS、AIS、LOF与CRC4、FAS、REI，值班人员在网管侧即可判断通道质量。多座变电站串接时以两组光纤构成环网，一段光缆中断不影响调度电话与远动数据的传送，检修窗口也不必逐站重新配置。

轨道交通通信

轨道交通通信机房沿线路分布，多数站点无人值守，配线架长期处于少人看护状态。IDM-16E1数字配线架支持多台设备光纤级联，并用两组光纤组成环网保护，实现N×16个2M信道的2M信道远程交叉、监测、测试与排障，全线E1通道状态汇总到一套网管。

区间光缆检修或割接时，业务沿环网另一方向传输，行车调度相关通道不受单点中断影响。维护与告警记录入库后可与机房AI智能体管理系统对接，通信专业在不增加巡检频次的前提下掌握各站配线状态。

军队与政府专网

军队与政府专网的机房供电条件并不统一，部分站点只有交流市电，部分站点由-48V直流屏供电。IDM-16E1数字配线架的交流与直流输入可互为冗余，提供1+1保护，两种电源现场按现有条件接入，重要站点两路同接。面向政府专网光纤通信方案与军队应急通信车方案，该设备可在既有19英寸机柜内快速部署，满足专网对通道可靠性与应急机动性的双重要求。

E1接口采用HDB3码型，抖动容限、转移特性与输出抖动符合ITU-T G.703、G.823、G.742建议；E1支路远端环回与离线误码测试可在业务不中断的前提下定位故障段落。1U单板结构便于在既有19英寸机柜内加装，改造时不必重排机架。

图4：IDM-16E1数字配线架在专网机房19英寸机柜内的上架安装场景

结语

双光纤环网保护E1配线架把16组E1全交换、掉电直通、双光纤环网保护与1+1双电源冗余收进一台19英寸1U设备，让专网机房的2M通道在停电、换电与光缆单段中断时仍有通路。瑞光极远（Raytrans）深耕专网通信领域，IDM-16E1作为其网桥转换器产品线中的代表机型，在产品展示中可直观呈现上述差异化能力。

面向电力调度专网、轨道交通通信与军队政府专网，IDM-16E1数字配线架以低于15W的整机功耗和可网管的告警监测，把配线、保护与远程运维做成同一台设备的能力，机房改造时按既有E1制式与电源条件直接接入即可。
