IDM GE汇聚网桥

IDM GE/STM1多通道汇聚式网桥是一款面向大容量以太网专线接入的智能汇聚式网桥，由北京瑞光极远数码科技有限公司研制，用于把63组E1汇聚成千兆以太网口并与SDH设备直接对联。作为一款局端侧的63路E1汇聚网桥，该网桥转换器把机房中成排的2M接口与跳线收进一台19英寸1U机箱，降低网络建设与维护成本。

设备以通道为链路单位透明承载以太网数据，转换过程对上层业务透明，两端按同一份通道规划配置即可互通。运维侧通过Console口完成本地配置，也可经SNMP网管接口纳入全网统一网管，配置下发、告警与状态查询集中在中心机房完成。在光传输设备组网场景中，该设备可与MSTP、SDH设备协同部署，适用于政府专网光纤通信方案及军队应急通信车方案等对链路可靠性要求较高的应用环境；作为专业的SDH设备厂家，瑞光极远在产品展示中提供完整的SDH设备与网桥转换器选型支持。

核心参数速览：63路E1汇聚 · 2×STM-1接口 · 1光1电千兆以太网 · 1+1保护 · 双电源冗余 · 19英寸1U机箱

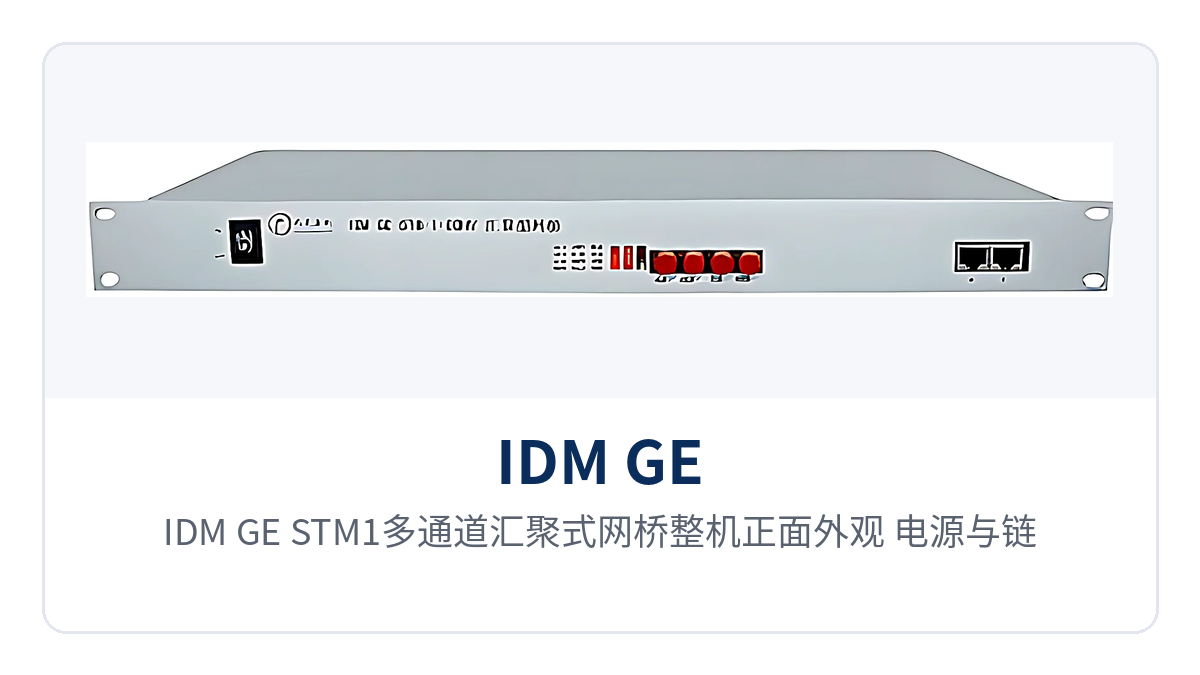

图1：IDM GE/STM1多通道汇聚式网桥整机正面外观、电源与链路指示灯

63路E1汇聚网桥是什么设备？

63路E1汇聚网桥是一台把多路2M级E1通道收编进千兆以太网口的局端汇聚设备，作用相当于在机房侧把分散的E1专线合并成一条以太网大管。单个STM-1接口内可映射63个E1，设备按业务带宽把1至63路通道任意划分配置，每路通道由一路E1或多（4、8、16）路E1组成。作为一款面向专网场景的网桥转换器，它在产品展示中常被归入SDH设备配套接入类产品，与SDH光传输设备直接对联使用。

通道划分让同一个机框里能同时承载多条大小不一的专线：带宽需求小的站点给一路E1，业务集中的站点把多路E1捆成一条通道。通道内按E1线路数目自动分配带宽，并支持E1线路的非对称传输，上下行业务量不对称的采集类业务不必按较大一侧配置通道。

一台设备的接入规模取决于远端用几路E1的网桥：远端E1接口越多，单台设备能带的远端站点越少。下表按远端设备类型列出单台设备的接入数量，选型时按现网远端设备的实际配置折算即可。

远端设备类型	单台设备可接入数量	说明/适用条件
单E1协议转换器	63个	每个远端占用1路E1
4E1协议转换器	15个	每个远端占用4路E1
8E1协议转换器	7个	每个远端占用8路E1
16E1协议转换器	3个	每个远端占用16路E1，余量按实际通道规划

通道内任意两路E1之间允许64ms的帧次序传输延迟差，这是设备在复杂网络上稳定运行的基础。不同E1路径的传输时延本来就有差异，允许一定延迟差意味着各路E1不必严格等长等时延，运营商网络中跨环、跨段的E1电路可以照常捆在同一条通道里。这一特性也使该网桥转换器在政府专网光纤通信方案中，能够适应跨部门、跨区域E1电路时延不一致的现网条件。

这台汇聚网桥具备哪些功能？逐项对照现场需求

功能集中在E1汇聚、STM-1传输、带宽分配与运维管理四个方面，每一项都对应现场可核对的动作。下表按功能项列出能力与作用，选型时可逐行对照本站点的E1资源、SDH端口形式与运维方式。

功能项	功能说明
63组E1汇聚	单台设备把63组E1汇聚到千兆以太网口，机房不必再为每条2M业务单独引出接口与跳线。
STM-1通道映射	单个STM-1接口内可映射63个E1，业务借助既有SDH网络远距离传送，与SDH设备、MSTP平台均可对接。
通道任意划分	支持1至63路通道任意划分配置，每路通道可由一路E1或多（4、8、16）路E1组成。
自动带宽分配	通道内按E1线路数目自动分配带宽，通道给得越多，该条链路可用的带宽越大。
E1非对称传输	支持E1线路的非对称传输，上下行业务量不一致的站点按实际需求配置通道。
双STM-1接口	提供2个STM-1接口，可工作于SDH环网、链网，两个光口可分别对应两个传输方向。
1+1保护	两个STM-1接口可提供1+1保护，一路光路故障时业务仍可维持。
千兆以太网接口	提供1光1电共2个千兆以太网接口，光口用于长距上联，电口接本地交换机或路由器。
多厂家混合组网	兼容性强，支持不同厂家的单/多E1网桥作为远端设备混合组网应用。
帧次序延迟差容限	通道内任意两路E1之间保证帧次序的传输延迟差为64ms，复杂网络下业务不乱序。
Console本地配置	提供Console接口，现场用便携机完成通道划分、接口参数与告警配置。
SNMP统一网管	提供SNMP网管接口，可实现全网统一网管，多台设备的状态与告警集中查看。
双电源冗余	采用标准19英寸1U机箱、双电源冗余设计，单路电源故障不影响业务。

技术参数与接口规格

参数按接口、通道、管理与整机配置分组列出，标称值取自产品资料口径。作为一台与SDH传输设备直接对联的SDH网桥，接口形式与通道编号要与对端设备逐项对齐；资料未给出的项目在说明列注明确认方式，签合同前与厂家核对，不按同类设备估算。瑞光极远作为SDH设备厂家，在该类网桥转换器的产品展示资料中给出了下述接口与通道口径，选型时可与光传输设备侧逐项比对。

项目	参数/指标	说明/适用条件
设备型号	IDM GE/STM1多通道汇聚式网桥	局端汇聚型网桥，与SDH传输设备直接对联
STM-1接口数量	2个	支持SDH环网、链网组网与1+1保护
单接口E1映射数	63个E1	单个STM-1接口内的E1映射上限
通道划分范围	1～63路任意划分	每路通道由1路或多（4、8、16）路E1组成
通道内带宽分配	按E1线路数目自动分配	支持E1线路的非对称传输
帧次序延迟差容限	64ms	通道内任意两路E1之间的传输延迟差
千兆以太网接口	1光1电，共2个	光口用于长距上联，电口接本地网络设备
远端设备兼容性	不同厂家的单/多E1网桥	可混合组网，远端按E1路数选型
管理接口	Console接口、SNMP网管接口	支持全网统一网管
机箱	标准19英寸1U	机架式安装，站点可上综合柜
供电	双电源冗余	两路电源同时接入，单路故障不影响业务
整机功耗	此处资料库暂无相关信息	以随机技术资料与订货配置为准
工作环境（温度、湿度）	此处资料库暂无相关信息	按机房条件向厂家确认

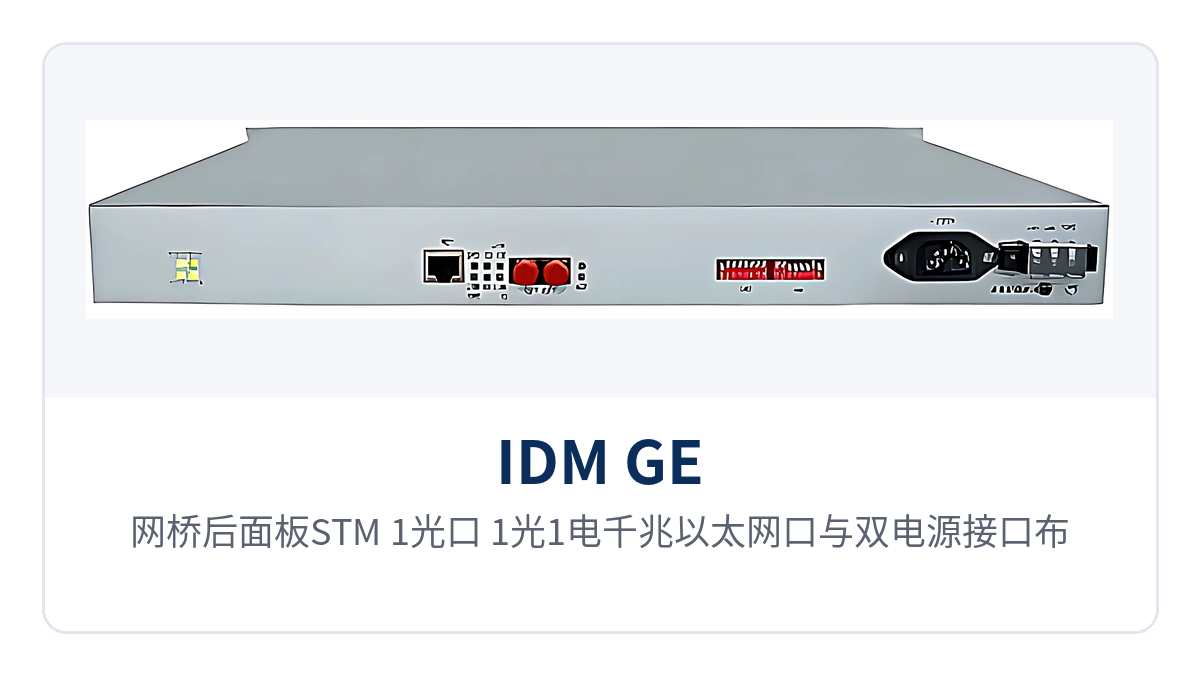

图2：网桥后面板STM-1光口、1光1电千兆以太网口与双电源接口布局

四项能力标签：63路E1汇聚、2×STM-1、1+1保护、双电源冗余

现场交流常用四个短语概括这台设备的能力，采购清单、系统图与验收文件可以沿用同一套说法。四个标签分别对应容量、传输方向、保护与供电四个维度，下表逐条说明各自的边界条件与落地方式。

差异化点	对现场的价值
63路E1汇聚	单台设备把63组E1收进千兆以太网口，机房省去大量2M接口与跳线，机位与故障点同步减少。
2×STM-1	2个STM-1接口可分别对应环网的两个方向，与SDH传输设备直接对联，不必再加中间设备。
1+1保护	两路STM-1光路同时工作，一路故障时业务仍可维持，专网链路按保护方式承载。
双电源冗余	19英寸1U机箱双电源接入，机房单路供电异常时设备不掉电，适合无人值守站点。

需要区分的是，1+1保护作用在STM-1传输侧，双电源冗余作用在设备供电侧，两套机制互不替代。设计时按站点对可靠性的要求分别核对，保护方式与电源配置在两份清单里都要写清楚。在政府专网光纤通信方案中，该网桥转换器常与MSTP、SDH光传输设备配合组成环网链路；在军队应急通信车方案中，其双电源冗余与1+1保护能力则对应车载供电波动与链路中断的现场约束，选型时可结合这两类场景的可靠性要求一并核对。

怎么组网部署：点对点、链网与环网

设备按点对点、链网与环网三种方式组网，中心侧负责汇聚、站点侧放远端E1网桥接入，两端的通道划分与E1编号必须一一对应。三种方式的差别落在STM-1光口的使用数量与保护配置上，设备本身与配置方法一致。

• 点对点：两端各放一台设备，经STM-1光方向互联，两端千兆以太网口实现点对点互通，适合两个机房之间一条独立专线。
• 链网：多个站点沿一条传输链路串接，中心机房设备收编沿线各站点送来的E1业务，适合线路呈带状分布的干线。
• 环网：2个STM-1接口分别接环的两个方向，链路具备另一条传输路径，配合1+1保护，单段光路中断时业务仍可维持。
• 混合组网：远端可放不同厂家的单E1、4E1、8E1、16E1网桥转换器，中心侧按E1路数统一汇聚，现网已有设备不必整批更换。

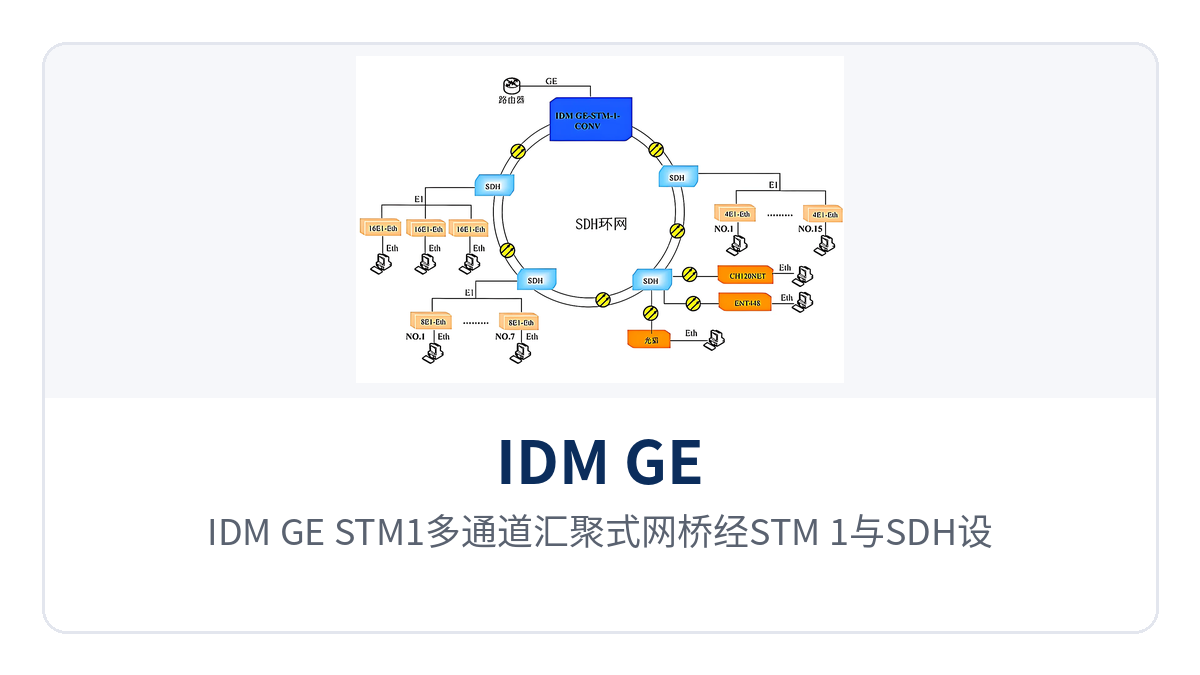

图3：IDM GE/STM1多通道汇聚式网桥经STM-1与SDH设备组环网、汇聚各站点E1业务的拓扑示意图

组网时先确定中心机房到各站点的E1电路走向，再把每路业务折算成通道数，写入两端的通道配置表。链网与环网方式下要统一规划STM-1光口的收发光功率与通道编号，任一端改动后两端同步更新，避免出现单向通、双向不通的情况。

典型应用场景

下列三个行业的共同点是机房里已有一批2M通道在运行，新增以太网业务需要在不重铺光缆的前提下接入。设备在这类场景里的角色一致：中心侧收编、SDH侧远传、业务侧出千兆以太网口，构成一套完整的产品展示方案。

电力专网：调度侧机房一台设备收编多站点的2M业务

变电站、供电所与调度中心之间通常已有一批2M通道在承载生产业务，新增的电能量采集、台账同步与辅控数据可以直接借用这些通道远传。调度侧机房放一台63路E1汇聚网桥，各站点送来的E1业务汇聚进千兆以太网口，再上联SDH设备。

改造量集中在机房侧的机位与跳线：原本为每条2M业务单独引出的接口与线缆，收进一台19英寸1U设备完成，机柜空间与配线工作量同步下降。双电源冗余贴合无人值守站点的运行条件，运维侧通过SNMP网管查看设备与通道状态。

轨道交通：沿线车站按E1通道分配带宽

沿线车站与区间设备房的业务量差别很大，有的点位只需要一路E1，有的点位要把多路E1捆成一条通道。设备在中心侧按通道划分带宽，不同车站按实际业务量分配E1路数，摄像机、环境监测等以太网终端接进既有传输通道。

点位业务调整时只改通道配置，不动线缆：某站点扩容，把原本一路E1的通道改成4路E1组成，带宽随之提升。区间机房空间有限，1U机箱可直接装进既有综合柜，中心网管能定位到具体通道的告警。

军队与政府专网：既有SDH机房省掉成排的2M跳线

军队与政府专网的机房之间往往只分配了SDH电路，新增以太网业务需要在不改动既有传输规划的前提下接入。设备以2个STM-1接口与SDH传输设备直接对联，业务侧提供1光1电千兆以太网口，改造量集中在一台1U设备与两根跳线上。这一思路同样适用于政府专网光纤通信方案与军队应急通信车方案的快速部署需求。

专网里的远端设备来源往往不统一，早期装的单E1网桥与新配的4E1、8E1设备会同时在线。设备兼容不同厂家的单/多E1网桥作为远端设备混合组网，中心侧按E1路数统一收编，既保住存量投资，也让全网监控集中到一套SNMP网管上。

结语

作为一款面向局端汇聚的63路E1汇聚网桥，IDM GE/STM1多通道汇聚式网桥把63组E1收进千兆以太网口，用2个STM-1接口与SDH传输设备直接对联，机房里的2M接口与跳线成批减少。设备按通道划分带宽、按E1路数自动分配，一条通道可以由一路E1组成，也可以由4路、8路或16路E1捆成。瑞光极远作为深耕光传输设备领域的SDH设备厂家，在MSTP与SDH设备的产品展示与方案落地上积累了丰富经验，上述汇聚网桥正是面向局端汇聚场景的代表产品。

对电力、轨道交通与军队政府专网来说，这套做法的价值在于不改动既有传输规划就能接入新增以太网业务：现网E1资源继续用，远端不同厂家的E1网桥继续用，1+1保护与双电源冗余把可靠性落在传输与供电两侧。核算接入规模时，按远端E1路数对照配比表即可得出配置。
