IDM-E1/V.35协议转换器

IDM-E1/V.35是一台E1转V.35协议转换器，由北京瑞光极远研制，用于把一条E1线路的全部时隙，或其中任意N个64K时隙，转换成一路V.35同步数据接口，带宽在64Kbps至2048Kbps之间按需设定。作为瑞光极远（Raytrans）旗下的一款网桥转换器类产品，该设备在产品展示中常与PCM设备等接入产品一同呈现。

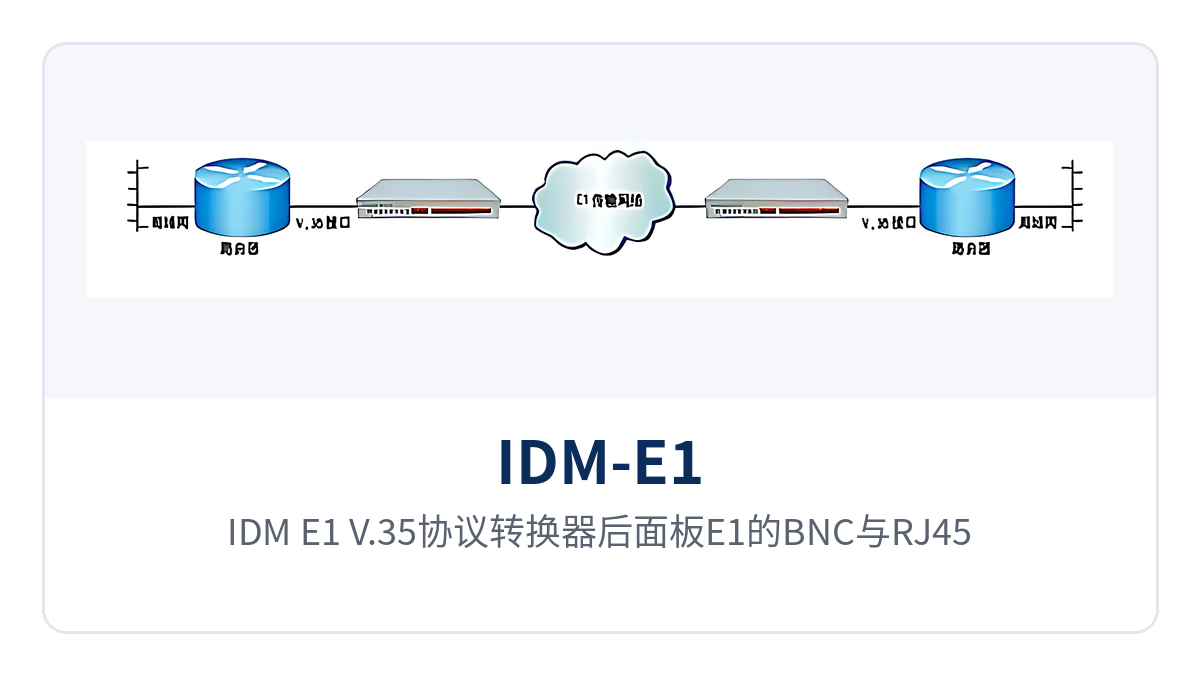

设备一端连接E1传输通道，另一端通过DB25座连接路由器、RTU与DDN节点机等带V.35口的终端，两台成对使用即可在两个站点之间打通一条透明数据通道。电力专网远动数据回传、轨道交通与军队政府专网的远动、调度与业务数据，常通过这条通道回传；在政府专网光纤通信方案与军队应急通信车方案中，该设备同样可作为E1与V.35终端之间的衔接环节。

核心参数速览：E1口 120Ω平衡（RJ45）/75Ω非平衡（BNC）自适应 · V.35速率 N×64Kbps（N=1～31）· 工作方式 DCE · 供电 AC220V/DC-48V · 整机功耗 ≤5W · 工作温度 -15℃~+65℃

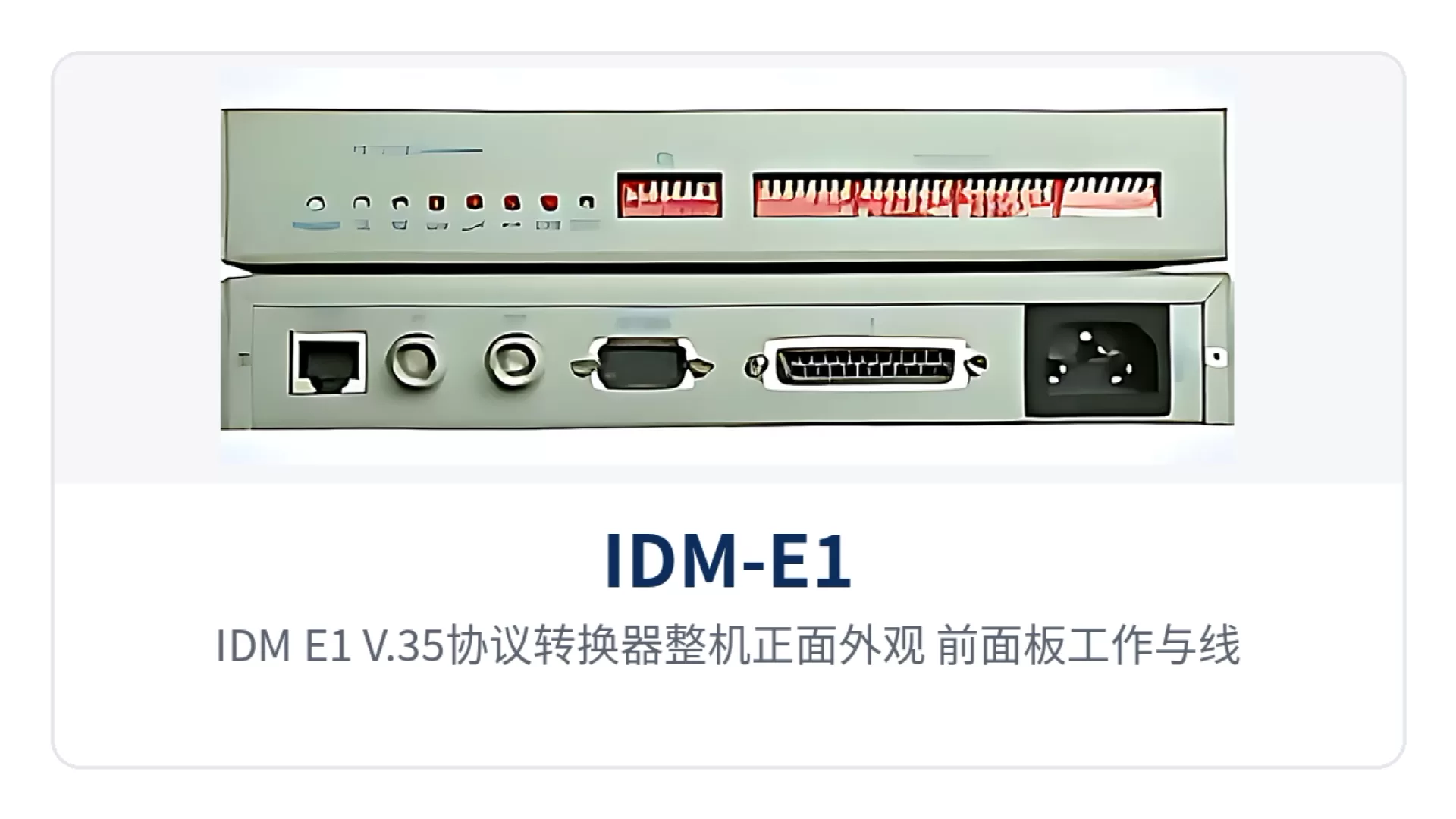

图1：IDM-E1/V.35协议转换器整机正面外观，前面板工作与线路告警指示灯

E1转V.35协议转换器是什么设备？

E1转V.35协议转换器是一类把E1通道里承载的数据还原为V.35同步数据接口的接入设备，在专网接入与产品展示中常作为接口适配类设备出现。E1线路速率固定为2048Kbps，按ITU-T G.704建议划分为32个64Kbps时隙，扣除同步与信令占用的时隙后，剩余时隙可承载用户数据。

设备把指定时隙里的64K数据取出，按V.35电气与机械规范从DB25接口送给DTE终端，反方向再把终端数据装回时隙，全程不做协议解析。上层规约报文因此原样透传，改造时不必调整调度主站或业务终端的软件配置。

V.35是一种同步串行数据接口标准，数据与时钟以差分平衡方式传输，速率通常按N×64Kbps配置。工作在DCE方式的转换器负责向DTE终端提供发送与接收时钟，终端侧不必再单独配置时钟源。V.35接口长期用作路由器广域口、DDN节点机与电力远动设备的对接口，E1时隙转V.35也正因此成为专网里常见的接口适配方式之一。

同一台E1转V.35协议转换器有两种用法，区别在E1通道怎么分配。IDM-E1/V.35提供1组透明E1通道，整条2.048Mbps通道由V.35数据独占，两端V.35口可配置为2048Kbps；IDM-FE1/V.35提供1组划分时隙E1通道，只取出其中N个时隙，其余时隙仍可留给同一E1上的其他业务使用。

一台设备完成哪些转换？

设备的转换能力集中在E1时隙与V.35数据口之间的映射，其余功能都围绕现场开通与故障排查设计。下表把各功能项与对应的现场作用逐条列出，配置前可先按这张表核对需求是否被覆盖，再决定选透明通道还是分时隙通道。

功能项	功能说明
E1转V.35协议转换	双向把E1时隙内的64K数据与V.35接口数据互转，带宽64Kbps至2048Kbps，不改变上层数据内容
透明E1传输	IDM-E1/V.35提供1组透明E1通道，V.35数据独占整条2.048Mbps通道，两端速率一致即可开通
分时隙传输	IDM-FE1/V.35提供1组划分时隙E1通道，时隙个数与时隙位置可任意设置，未占用的时隙留给其他业务
发送相位自适应	自适应DTE设备发送的数据相位，更换终端或更换线缆后不必现场调整时钟相位
多种环回设置	支持多种环回方式，配合E1告警指示可逐段判断故障落在E1线路侧还是V.35接口侧
E1电路检测	监视E1线路的告警与误码状态，输出完备的线路告警指示
网络管理	可监视设备工作情况并设置设备工作状态，远端站点不必派人到场改配置
双阻抗E1接入	同时提供非平衡75Ω（BNC）与平衡120Ω（RJ45）两种E1接口，按现场线缆选用

核心参数与技术规格

E1接口与V.35接口的电气指标决定链路能否长期稳定开通，下表按接口分组列出参数口径与所依据的建议书，选型与到货验收都可逐项对照。表中未列出的项目，以随机技术资料与出厂标签为准。

项目	参数/指标	说明/适用条件
E1接口码型	HDB3码型	符合ITU-T G.703建议，具备完备的线路告警指示输出
E1接口速率	2048Kbps±50ppm	与SDH、PDH及PCM设备提供的E1通道对接
E1接口阻抗	平衡口（RJ45）120Ω，不平衡口（BNC）75Ω自适应	完全符合ITU-T G.703、G.704建议，现场按线缆类型选口
E1时隙分配	透明占用整条E1，或按N个64K时隙划分	分时隙使用时隙个数与位置可任意设置
V.35工作方式	DCE	向DTE终端提供发送与接收时钟
V.35数据速率	N*64Kbps（N=1～31）	即64Kbps至2048Kbps，按业务带宽设定
V.35接口连接	DB25孔座（配DB25至M34转换线）	便于与路由器、节点机的M34接口对接
供电方式	AC220V/DC-48V	机房取交流，通信站取-48V直流
整机功耗	≤5W	小型站点可由蓄电池或太阳能供电系统带载
外形尺寸	220×165×35(mm)	桌面放置或装入机柜托架
工作温度	-15℃~+65℃	覆盖无人值守机房与户外机柜的常见温度区间
相对湿度	0~95%（无凝结）	高湿环境需保证机箱内不结露

现场关心的三点：阻抗匹配、带宽分配与供电

E1线路的阻抗形式在工程现场并不统一，老站多用75Ω同轴，新建站点多用120Ω双绞线，阻抗不匹配会直接表现为误码或链路起不来。设备把两种阻抗做成同一个E1口自适应，75Ω/120Ω自适应意味着现场不必拆机换模块，也不用为两种线路备两种型号，到货一台就能开工。

带宽按业务需求分配，而不是按固定速率一刀切。N×64K带宽的配置方式让一条E1可以只取64K给远动数据、只取128K给一路调度业务，剩下的时隙继续承载其他通道，64K至2M之间的任意档位都能落地。透明方式与分时隙方式的区别，实际就是这条链路上是否还允许跑别的业务。在电力专网远动数据回传场景中，这种按需取时隙的方式尤其便于与PCM设备共用一条E1通道。

供电方式决定设备能不能装进无人值守站点。AC220V/DC-48V双供电让同一台设备在机房取交流、在通信站取-48V直流，不必为两种电源环境分别采购；整机功耗≤5W，配合蓄电池或太阳能供电系统也能长期带载，站点扩容时不必先算电源余量。瑞光极远（Raytrans）系列网桥转换器与E1转V.35协议转换器在政府专网光纤通信方案、军队应急通信车方案中均可作为E1与V.35接口之间的适配环节，与PCM设备、网桥转换器配合完成通道延伸与业务落地。

能力标签	对现场的价值
75/120Ω自适应	E1线路75Ω/120Ω自适应，现场免换模块即插即用：BNC口接75Ω同轴，RJ45口接120Ω双绞线
N×64K带宽	N×64Kbps灵活带宽，64K至2M按需分配专网通道：时隙个数与时隙位置按业务需要设置
双电源输入	AC220V/DC-48V双供电，适配机房与无人值守站点：交流与直流两种电源环境通用
≤5W低功耗	整机功耗≤5W，小型站点可由蓄电池或太阳能供电系统长期带载

典型应用场景

E1转V.35协议转换器的落地方式，基本是“E1传输网已有、数据终端还是V.35口”这一类现场。三个行业的使用位置不同，对阻抗、带宽与供电的取舍也不同，下面按行业分别说明。

电力专网：变电站远动与计量数据回传

变电站与供电所的远动装置、电能计量终端、保护管理机大多只提供V.35或串行数据口，而站间通道由SDH或PDH设备提供的E1承载。在站端与调度端各放一台E1转V.35协议转换器，电力专网远动数据回传经E1时隙透明送到调度主站前置机，中间不经过协议解析，规约报文原样透传。

电力站点多为无人值守，机房温度随季节波动，设备-15℃~+65℃的工作温度与≤5W功耗正好适配这类环境。站内直流屏提供-48V，双电源输入可直接取用，不必额外加装逆变器。

轨道交通：车站与车辆段的数据通道

车站信号设备、乘客信息系统与车辆段检修终端之间常保留V.35数据口，沿线通道由传输设备提供的E1承载。分时隙方式在这里更常用：一条E1上同时安排信号数据、环境监控与广播控制几路业务，每路只占自己需要的N×64K带宽，互不干扰。

隧道与高架区间机柜空间紧张，220×165×35(mm)的机身可放在既有托盘上；75Ω同轴在老线改造中仍大量存在，BNC口直接对接，免去更换线缆与配线架的工作量。

军队与政府专网：机房到远端节点的数据接入

政府专网光纤通信方案与军队应急通信车方案中，专网机房的核心路由器广域口多为V.35，远端节点由传输通道接入。两端各配一台设备，E1通道打通后V.35链路即可建立，DDN数据网接入、基于E1的PCM设备网络传输接入都属于同类用法。透明E1方式适合点对点独占链路，分时隙方式适合与其他业务共用一条E1。

这类现场对开通速度要求高，两端机房常由不同单位值守，可用的排障窗口有限。设备支持发送相位自适应与多种环回设置，链路不通时可先在本地做环回判断故障段，再联系线路侧处理，减少往返协调。

现场怎么接线与开通？

接线顺序按先定E1、再接V.35、最后上电的顺序走，五步之内可以完成一台E1转V.35协议转换器的开通。下图是后面板E1接口与电源端子的布置，接线前先核对线缆与接口形式是否对应，接头对不上是常见的返工原因。

图2：IDM-E1/V.35协议转换器后面板E1的BNC与RJ45接口及电源接线端子特写

1. 确认E1接口形式：现场为75Ω同轴时用BNC口，为120Ω双绞线时用RJ45口，两种接口同时存在，按线缆选其一即可，不需要拆机更换模块。
2. 连接E1线路：75Ω同轴注意芯线与屏蔽层不要短接，120Ω双绞线按收发成对接入；线路侧的E1通道由SDH、PDH或PCM设备提供。
3. 连接V.35数据线：用DB25孔座配DB25至M34转换线接到DTE终端的M34接口，接口工作在DCE方式，时钟由转换器提供。
4. 设置工作方式与带宽：透明方式下两端V.35速率设为一致；分时隙方式下按业务需要设置时隙个数与时隙位置，两端时隙配置必须对应。
5. 利用环回与告警指示测试：先在本地做环回确认V.35侧收发正常，再到线路侧环回确认E1通道，告警指示无异常后接入业务，最后按现场电源条件接入交流或-48V直流。

成对配置是开通的前提：一端做数据封装、另一端做数据还原，两端型号可以不同，但E1通道方式与时隙安排必须一致。若一端设成透明、另一端设成分时隙，或时隙位置错开，表现就是链路始终建立不起来，排查时先核对这两项配置。

选型：IDM-E1/V.35 与 IDM-FE1/V.35 怎么选？

两个型号的差别只有一处，就是E1通道是整条占用还是按时隙划分，其余接口规格、供电方式与环境条件相同。判断方法也简单：这条E1上还要不要跑别的业务，要就跑分时隙，不要就跑透明。

产品型号	E1通道方式	V.35通道	适用场景
IDM-E1/V.35	1组透明E1通道	1个N*64K的V.35通道	点对点独占链路，两端设备直接对接，配置简单
IDM-FE1/V.35	1组划分时隙E1通道	1个N*64K的V.35通道	一条E1上与其他业务共用，需要指定时隙个数与位置

结语

作为一款面向专网数据接入的E1转V.35协议转换器，瑞光极远（Raytrans）IDM-E1/V.35把E1时隙与V.35接口之间的转换、环回检测与网管功能收进一台220×165×35(mm)的机身，产品展示中即可直观看到其紧凑结构。

E1线路75Ω/120Ω自适应让现场免换模块，N×64K带宽让64K至2M的通道按业务分配，AC220V/DC-48V双供电与≤5W功耗适配机房与无人值守站点。对需要在既有E1传输网上接入V.35数据终端的电力、轨道交通与军队政府专网项目，按透明或分时隙方式选型即可完成部署。
