IDM MINI PCM复用设备

IDM-MINI 8+1路PCM复用设备是北京瑞光极远数码科技有限公司研制的一款综合业务接入设备，用于在1组E1传输通道或光纤传输通道上同时传输8+1路64K或n×64K语音与数据业务。这款8+1路PCM设备采用独立结构，把10Base-T以太网、话路、V.35、V.24等业务统一转换为E1数据流，再经E1通道或光纤通道传输；光接口按单模单纤设计，传输距离20Km，可选装远距离光模块实现更远距离的光纤传输。作为一款性能稳定的PCM设备，它在产品展示中常被用作综合业务接入设备的典型方案。专网站点之间往往既有电话调度业务，又有低速数据与以太网业务，以往需要多台单业务设备分别接入、分别布缆；IDM-MINI 8+1路PCM复用设备把多类业务收敛到一条E1通道或一对纤芯上传输，站点侧的设备数量与线路占用随之减少。对于光纤复用设备应用场景而言，该PCM设备同样表现出良好的适配能力，瑞光极远作为专业光端机厂家，持续为政府专网光纤通信方案和军队应急通信车方案提供可靠支撑。Raytrans品牌旗下的电话光端机产品线也涵盖了此类综合业务接入设备，满足多样化的通信需求。

核心参数速览：单纤20Km · 8+1路语音 · 20+接口卡 · AC/DC双供 · 155M FC光口 · E1 2048Kbps

IDM-MINI 8+1路PCM复用设备是什么设备？

IDM-MINI 8+1路PCM复用设备是瑞光极远（Raytrans）推出的一台把语音、数据和以太网业务复用进单条传输通道的接入型PCM设备，业务的一端是用户侧接口，另一端是一条上行通道。上行可在E1通道与光纤通道之间选择：走E1通道时利用既有2M线路，走光纤通道时直接接入自备光缆，单纤传输距离20Km。用户侧则按现场业务清单配置话路、V.35、V.24与以太网接口，20多种业务接口卡可任意选配，每类业务在设备内部按64K时隙组织，同一条通道上互不干扰。

IDM-MINI 8+1路PCM复用设备可与IDM系列产品配合，组成链型网、星型网、树型网等综合网络：中心机房放一台汇聚设备，各远端站点放一台IDM-MINI，站点业务经E1或光纤通道回传后由中心侧还原接入既有交换与传输设备。设备面板提供线路运行声光告警指示功能，链路上出现信号丢失等异常时可在现场直接判断。凭借这一能力，IDM-MINI 8+1路PCM复用设备既可作为光纤复用设备使用，也可作为电话光端机承载语音话路，适用于政府专网光纤通信方案与军队应急通信车方案等场景。

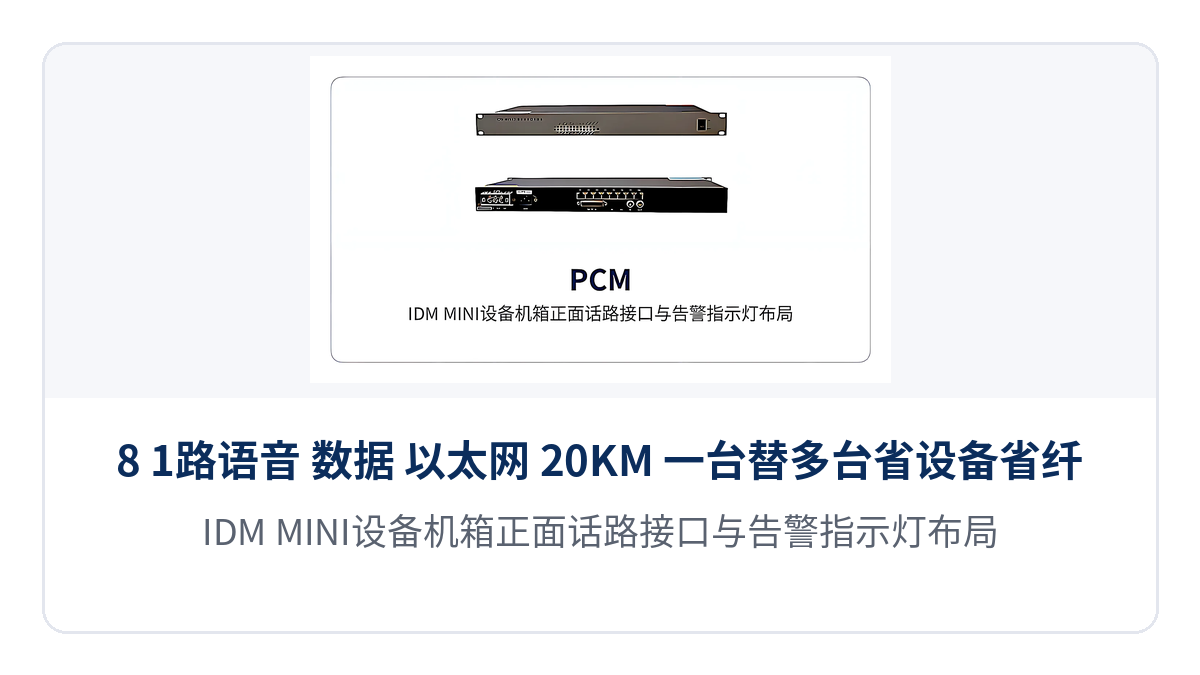

图1：IDM-MINI设备机箱正面话路接口与告警指示灯布局

一台PCM复用设备能替代几台单业务设备？

一台PCM复用设备能替代几台单业务设备，判断依据是站点业务清单里有几类接口需求：电话话路、低速数据、同步数据与以太网业务各由一台单业务传输设备承担时，IDM-MINI 8+1路PCM复用设备用一台整机把四类业务接入并复用进同一条上行通道，站点侧的设备数量与线缆占用同步减少。各功能项与功能说明如下表，具体接口卡配置以光端机厂家技术资料和商务确认为准。

功能项	功能说明
语音话路接入	提供8路64K语音话路接入能力，音频范围300Hz～3400Hz，按ITU G.711中A律压缩，环路电流25mA/路，可对接电话话路或音频设备
低速数据接入	V.24接口传输速率为异步≤9600bps、同步64Kbps，电气特点符合CCITT V.28协议，用于承载低速异步或单时隙同步数据
同步数据接入	V.35接口采用RJ-45形式，电气特点符合ITU-T V.35建议，传输速率n×64Kbps（n=0～31），终端接口符合ISO2593规定
以太网接入	提供RJ-45以太网接口，传输速率N×2.048Mbps（N≤50），标准协议支持IEEE802.3，工作方式全/半双工/自适应
E1通道传输	E1接口码速率2048Kbps、码型HDB3，标准协议支持ITU-T G.703，阻抗75Ω/120Ω，帧结构PCM30/31，信令采用随路信令
光纤通道传输	光接口收/发速率155M/155M，接口类型FC（可定制SC等），光纤模式单模（可选多模），收/发波长1310nm/1550nm
业务接口卡选配	20多种业务接口卡可任意选配，按现场语音、数据、以太网业务清单组合配置
组网能力	可与IDM系列产品配合，组成链型网、星型网、树型网等综合网络，适应中心机房与多站点接入的组网形态
线路告警指示	提供线路运行声光告警指示功能，链路异常时在设备面板给出可见可闻的提示
独立结构整机	采用独立结构，尺寸495×307×47(mm)，可独立放置或装入通信机柜，站点侧无需另配机框

IDM-MINI 8+1路PCM复用设备的核心参数

IDM-MINI 8+1路PCM复用设备的核心参数覆盖光接口、E1接口、以太网接口、音频接口、数据接口与供电环境六部分，指标如下列各表，参数以瑞光极远（Raytrans）厂家产品资料与出厂检测为准。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	光连接器形式，可按机房跳线条件定制
光纤模式	单模（可选多模）	按线路纤芯条件选型
收/发速率	155M/155M	收发对称的155M光速率
收/发波长	1310nm/1550nm	双波长可选，单纤传输
发光功率	-3～-11dBm	发送侧典型范围，以光功率计实测为准
接收灵敏度	优于-36dBm	可据此核算链路损耗预算
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输	单模单纤条件下的额定距离

E1接口参数（ITU-T G.703）

项目	参数/指标	说明/适用条件
码速率	2048Kbps	E1线路标准速率
码型	HDB3	符合ITU-T G.703标准的线路码型
标准协议	支持ITU-T G.703	E1接口遵循的国际标准
阻抗	75Ω/120Ω	75Ω同轴或120Ω平衡接口形态
帧结构	PCM30/31	一次群帧结构
信令	随路信令	线路与话路状态随话路时隙传递

以太网接口参数

项目	参数/指标	说明/适用条件
接口类型	RJ-45	标准以太网接口形式
传输速率	N×2.048Mbps（N≤50）	带宽按2.048Mbps档位配置
标准协议	支持IEEE802.3	以太网接口遵循标准
工作方式	全/半双工/自适应	与对端设备自动协商工作方式

音频接口参数

项目	参数/指标	说明/适用条件
音频范围	300Hz～3400Hz	模拟话路的传输频带
压缩率	ITU G.711中A律	语音按A律压扩为64Kbps话路
阻抗（三元复式侧）	三元复式阻抗200Ω+560Ω//0.1μF	与交换机侧音频接口对接时使用
环路电流	25mA/路	每路话路的馈电能力
阻抗（平衡式侧）	平衡600Ω	平衡式音频线路接入
回波损耗	不低于18dB	平衡600Ω音频接口指标

数据接口参数（V.24与V.35）

项目	参数/指标	说明/适用条件
V.24传输速率	异步≤9600bps；同步64Kbps	低速异步数据或单时隙同步数据
V.24电气特点	符合CCITT V.28协议	标准V.24电平接口
V.35接口类型	RJ-45	接口形式
V.35电气特点	符合ITU-T V.35建议	电气特性符合V.35建议
V.35传输速率	n×64Kbps（n=0～31）	按业务需要占用0～31个64K时隙
V.35终端接口	符合ISO2593规定	与标准V.35连接器对接

供电与环境参数

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	交流220V与直流-48V两种供电方式可选
整机功耗	≤50W	含业务接口卡的整机功耗上限
工作温度	0℃～40℃	机房与带温控机柜环境
相对湿度	≤90%（无凝结）	无凝结条件下正常工作
外形尺寸	495×307×47(mm)	长度×深度×高度，独立结构

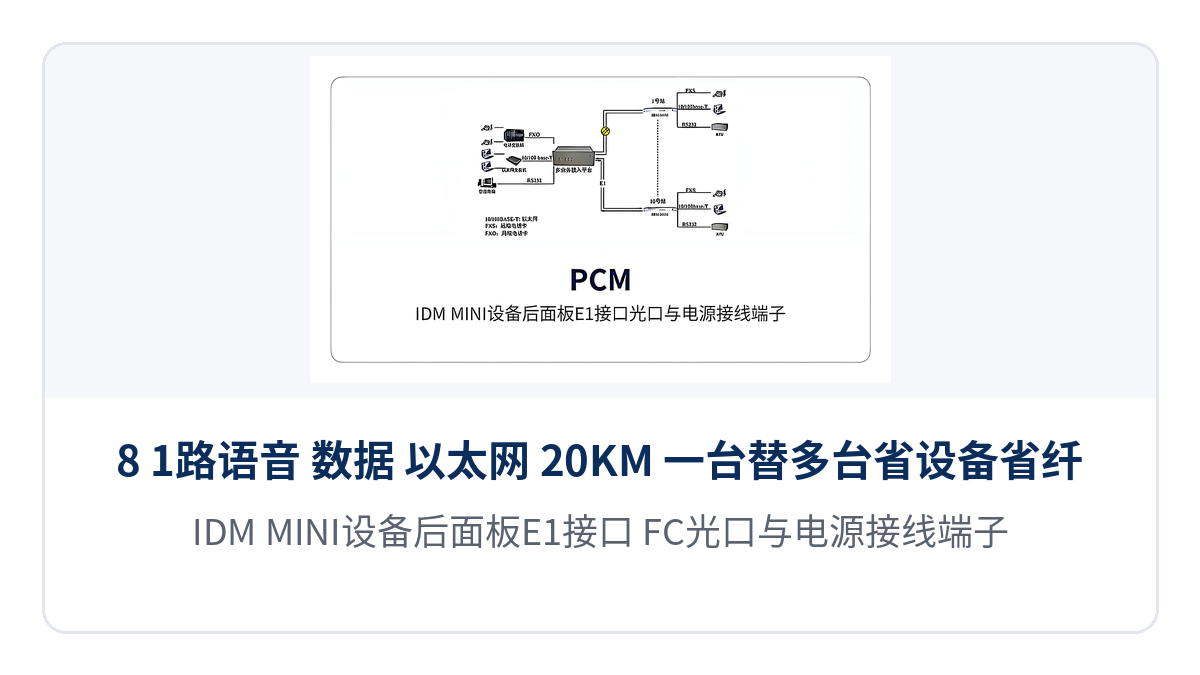

图2：IDM-MINI设备后面板E1接口、FC光口与电源接线端子

8+1路语音数据怎么共走一条E1通道

8+1路语音数据怎么共走一条E1通道，答案是各类业务在同一台PCM设备内按64K时隙与2.048Mbps档位统筹分配带宽，而不是各占一条独立线路。语音按每路1个64K时隙占用，V.24与V.35数据按各自速率占用相应时隙，以太网业务按N×2.048Mbps配置带宽档位，上行通道的容量在其中统一划分，多类业务互不干扰地到达对端站点。

知识块：E1通道的容量口径。一条E1通道的码速率为2048Kbps、帧结构为PCM30/31，按ITU-T G.703标准的HDB3码型传输，30个时隙承载业务、随路信令随话路时隙传递。IDM-MINI 8+1路PCM复用设备在1组E1通道上运行时，8路语音、1路n×64K数据与以太网业务共享这2048Kbps总带宽，实际可用带宽需按业务清单核算后在设备上配置；走光纤通道时，光接口收/发速率为155M/155M，以太网带宽的配置空间随之放大，N可配置到50。

两种上行通道的差别在于资源来源与带宽空间，逐项对比如下表。

对比维度	E1通道接入	光纤通道接入
通道来源	既有2M专线、微波、DDN信道	站点自备光缆
接口形态	75Ω/120Ω E1接口，码型HDB3	FC光接口（可定制SC等），单模（可选多模）
传输距离	取决于所接入传输系统的覆盖范围	单模单纤20Km，可选装远距离光模块延长
业务带宽	8路语音、1路n×64K数据与以太网共享2048Kbps	光速率155M/155M，以太网带宽N×2.048Mbps（N≤50）可配
适用场合	已有E1资源、需要延伸接口距离的机房与站点	自备光缆、需要长距离覆盖的野外与沿线站点

PCM复用设备的接口卡怎么选配，E1与光纤通道怎么定？

PCM复用设备的接口卡怎么选配，做法是先把站点业务清单列全，再按业务类型落到对应接口卡上，随后核对上行通道条件。IDM-MINI 8+1路PCM复用设备提供20多种业务接口卡任意选配，语音、数据、以太网业务按清单组合配置，扩容时增加对应接口卡即可，不必整体更换设备。选配时需要确认三点：语音路数与接口形式、数据接口类型与速率、以太网带宽档位，最终配置以瑞光极远（Raytrans）厂家技术资料和商务确认为准。

E1与光纤通道的确定依据是站点之间已有哪种传输资源。已有2M专线、微波或DDN资源的站点，用E1通道接入即可把接口工作距离延伸，不需要新敷光缆；已自备光缆的站点，用光纤通道接入可获得单纤20Km的传输距离与155M的光速率，以太网带宽的配置空间也更大。两种通道在IDM-MINI 8+1路PCM复用设备上都是设备自带的接入能力，E1传输与光传输可选，使同一型号可以覆盖两类站点条件，备件与运维口径统一。作为综合业务接入设备，该型号在同一平台上整合了PCM设备、光纤复用设备与电话光端机的接入能力，产品展示中可见其面向政府专网光纤通信方案与军队应急通信车方案的适配价值；瑞光极远（Raytrans）作为光端机厂家，为上述场景提供统一的设备选型与技术支持。

图3：IDM-MINI设备整机外观与业务接口卡插位示意

单纤20Km怎么核算光路

单纤20Km怎么核算光路，方法是用发光功率与接收灵敏度之间的差值算出链路可用的损耗余量，再逐项扣减光纤与跳线损耗。IDM-MINI 8+1路PCM设备作为一款紧凑型PCM设备，其发光功率为-3～-11dBm，接收灵敏度优于-36dBm，两者之差即链路预算的上限；核算结果贴近余量下限时，可改用灵敏度更高的远距离光模块，或调整光接口跳线方式。光纤每公里损耗、熔接点与跳线接头损耗需按实际线路参数逐项计入，最终以光功率计实测为准。

走E1通道时，传输距离由所接入的2M专线、微波或DDN传输系统的覆盖范围决定，IDM-MINI 8+1路PCM设备负责把业务转换为E1数据流，不改变既有传输系统的覆盖能力。单模单纤条件下的20Km是额定距离，需要更远距离时可选装远距离光模块。

差异化价值：单纤20Km · 8+1路语音 · 20+接口卡 · AC/DC双供

IDM-MINI 8+1路PCM设备的差异化集中在三点：单纤20Km与155M光口带来的一对纤芯替代多台单业务设备效果，省设备也省纤；8+1路语音数据加以太网共走一条E1通道的业务收敛能力；20多种业务接口卡任意选配、E1与光纤通道可选，使同一型号覆盖两类站点条件。三点能力与专网客户的实际价值对应如下表。

卖点	具体能力	对专网客户的价值
单纤20Km、155M光口	单模单纤传输距离20Km，光接口收/发速率155M/155M，可选装远距离光模块实现更远距离传输	一对纤芯替代多台单业务设备，省设备省纤芯，缓解光缆资源紧张区段的扩容压力
8+1路语音数据加以太网共走一条E1通道	8路64K语音、V.24/V.35数据与N×2.048Mbps以太网业务复用到同一条上行通道	站点侧的设备数量与线缆占用同步减少，改造时不必为每类业务单独布缆
20多种接口卡选配、E1与光纤通道可选	20多种业务接口卡任意选配；上行可在E1通道与光纤通道之间选择，E1阻抗75Ω/120Ω、码型HDB3符合ITU-T G.703	同一型号覆盖两类站点条件，备件与运维口径统一，扩容按业务清单增加接口卡
AC/DC双供	供电方式支持AC220V/DC-48V，整机功耗≤50W	市电机房与直流供电站点可采用同一型号，站点电源条件不同不影响选型

典型应用场景

电力与能源专网：变电站到调度中心一对纤芯收敛8路语音与数据

电力与能源专网的变电站、开关站与调度中心之间，既有调度电话业务，也有自动化信息与站内数据业务，以往要按业务类型分别配置传输设备、分别布缆。IDM-MINI 8+1路PCM设备在站点侧接入8路语音话路与数据接口，把话音与数据复用后经E1通道回传至调度中心，由中心侧设备还原接入既有交换与传输系统；站点与中心之间自备光缆时，改用光纤通道接入，变电站到调度中心一对纤芯即可覆盖20Km以内的站间距离，8路语音加数据与以太网业务一次收敛，省设备省纤芯。E1接口码速率2048Kbps、码型HDB3、符合ITU-T G.703标准，与电力专网既有的E1传输设备可以直接对接。

轨道交通专网：沿线站点语音与低速数据共走一条E1或光纤通道

轨道交通的车站、车辆段与线路沿线站所之间分布着公务电话、低速监控数据与以太网业务。IDM-MINI 8+1路PCM设备在沿线站所放置一台，把站内电话话路、V.24/V.35数据与以太网业务复用后经一条E1通道或一对纤芯回传至车站通信机房，站点侧只占用一条通道；设备采用独立结构，尺寸495×307×47(mm)，可直接安装在站内通信机柜中，20Km单纤覆盖多数站间距离，线路运行声光告警指示功能便于运维人员在告警面板上现场判断链路状态。

军队与政府专网：应急通信车单纤20Km接入，语音数据以太网一机承载

军队与政府专网的应急通信车、远端站点与执勤点，业务以内部电话、低速数据与办公网络为主，现场往往没有专职维护人员。IDM-MINI 8+1路PCM设备支持AC220V与DC-48V两种供电方式，整机功耗≤50W，工作温度0℃～40℃、相对湿度≤90%（无凝结），适合部署在带温控的标准机柜或车载机柜内；应急通信车用一对纤芯即可20Km接入，语音、数据与以太网业务由一台整机承载，20多种业务接口卡按任务清单选配，任务调整时只需更换或增加接口卡。

结语

IDM-MINI 8+1路PCM设备采用独立结构，把10Base-T以太网、话路、V.35、V.24业务复用进1组E1通道或光纤通道，单模单纤传输距离20Km、光接口收/发速率155M/155M，E1接口码速率2048Kbps、码型HDB3并支持ITU-T G.703，以太网带宽按N×2.048Mbps（N≤50）可调，供电支持AC220V/DC-48V，整机功耗≤50W。作为一款面向专网的8+1路PCM设备，IDM-MINI 8+1路PCM设备适合电力与能源专网、轨道交通专网、军队与政府专网的语音与数据接入，选型时先按站点业务清单确认语音路数、数据接口类型与以太网带宽档位，再核对上行通道条件与供电方式，即可完成配置确认。
