IDM-MINI8综合业务复用设备采用19英寸1U标准机箱，提供4组槽位+1组扩展槽位，220V/-48V可选双电源，支持FXS/FXO、磁石、EM2/4线、RS232/RS422/RS485等业务。
概述：
IDM-MINI8综合业务复用设备是我公司研制的在E1传输通道或光纤传输通道上传输N*64K数据业务的同时可传输8路64K话音、数据业务的综合复用传输设备。
IDM-MINI8综合业务复用设备采用独立式结构，可以将10/100Base-T以太网、语音、V.35、V.24等业务转化为E1数据流，在E1通道或光纤通道上进行传输，适合于通过光纤、微波、DDN专网等信道将接口的工作距离延伸，扩大服务范围。

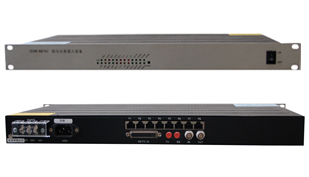

IDM-MINI8综合业务复用设备
产****品特性：
采用19 英寸1U 标准机箱；
采用模块化结构，功耗低，可靠性强；
可选用E1或光纤传输，方便使用；
适应宽幅电压模式：支持DC-48V或～220V，或双电源供电；
可作为光猫、接口转换器使用；
技术规格：
光接口
接口类型 | FC(可定制SC等) | 光纤模式 | 单模(可选多模) |
收/发速率 | 155M/155M | 收/发波长 | 1310nm/1550nm |
发光功率 | -2~-11dBm | 接收灵敏度 | 优于-36dBm |
传输距离 | 20Km，可选装远距离光模块实现更远距离的光纤传输。 | ||
E1****接口
码速率 | 2048Kbps | 码型 | HDB3 |
标准协议 | 支持ITU-T G.703 | 阻抗 | 75Ω/120Ω |
帧结构 | PCM30/31 | 信令 | 随路信令 |
以太网
接口类型 | RJ-45 | 传输速率 | N×64Kbps（N≤30） |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
FXO、FXS****接口
音频范围 | 300Hz~3400Hz | 压缩率 | ITU G.711中A律 |
阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 环路电流 | 25mA/路 |
EM2/4****线接口
音频范围 | 300Hz~3400Hz | 阻抗 | 平衡600Ω |
压缩率 | ITU G.711中A律 | 回波损耗 | 不低于18dB |
V.24****接口
传输速率 | 异步≤9600bps；同步64Kbps | 电气特点 | 符合CCITT V.28协议 |
V.35****接口
传输速率 | n×64Kbps（n=1~31）默认：（n=5~31） | 终端接口 | 符合ISO2593规定 |
电源及功耗
供电方式 | AC220V/DC- 48V | 整机功耗 | ≤15W |
环境条件
工作温度 | -20ºC~60ºC | 相对湿度 | ≤90%（无凝结） |
产品尺寸
长度Í深度Í高度 | 440×230×45(mm) |
应用示例：

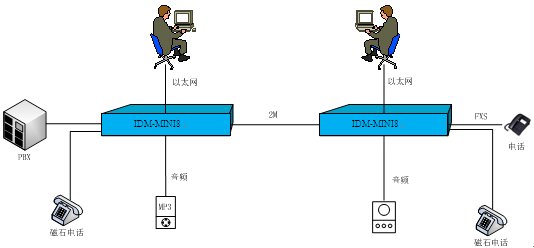

图1 IDM-MINI8综合业务复用设备典型应用（E1传输）
常见问题
脉冲编码调制（PCM）的工作原理是什么？
脉冲编码调制就是把一个时间连续，取值连续的模拟信号变换成时间离散，取值离散的数字信号后在信道中传输。脉冲编码调制就是对模拟信号先抽样，再对抽样值幅度量化、编码的过程。
查看完整回答PCM30工作原理 PCM30/32是什么
30路PCM设备是指提供30路用户接口，可以在标准的PCM30基群即2M传输通道上直接提供30路终端业务接口。 从PCM设备送来的电信号是适合PCM传输的码型，为HDB3码或CMI码。
查看完整回答PCM设备在企业应用中有哪些常见问题？
目前，PCM设备在企业网应用已经基本普及，对于PCM设备来说，建立一个综合、经济、可靠、有效的通信网络，既能满足现在电力系统语音、数据、图像等各种业务的需求，又能面向未来，支持不断增多的用户接口、更大的容量才是关键所在。
查看完整回答什么是E1？E1的使用方法
什么是E1 欧洲的30路脉码调制PCM简称E1，速率是2.048Mbit/s 。我国采用的是欧洲的E1标准。 E1的一个时分复用帧（其长度T=125us）共划 分为32相等的时隙，时隙的编号为CH0~CH31。
查看完整回答30/32路PCM基群的帧结构
通信系统包括发送设备、接收设备和传输设备. 传输线路投资往往占整个通信系统投资的很大比例，因此，如何提高线路利用率，实现传输线路的多路复用，就成了一个非常重要的
查看完整回答
