工控型电话光端机

工控型电话光端机是北京瑞光极远数码科技有限公司研制的一体化多功能光纤传输设备，作为专业光端机厂家瑞光极远（Raytrans）旗下的代表性电话光端机产品，该设备把话音与数据业务延伸到远端用户区域，用于军队武警专网、电力与轨道交通专网以及野外无人值守站点的电话与数据接入。在政府专网光纤通信方案、军队应急通信车方案以及电力与轨道交通专网电话接入方案中，这款多业务光端机均能发挥重要作用。设备在同一根光纤上承载电话与以太网业务，接收灵敏度优于-36dBm，弱光链路仍能维持通话；供电方式为 DC5 或 AC 220V，整机功耗 15W，可以适应供电条件各不相同的工业现场。如需了解更多产品展示信息，可关注瑞光极远（Raytrans）官方渠道。

核心参数速览：2路电话接口 · 2组共享100M以太网 · FC/SC光口 · 单模1310nm · 灵敏度-36dBm · DC5/AC220V双供电 · 整机功耗15W

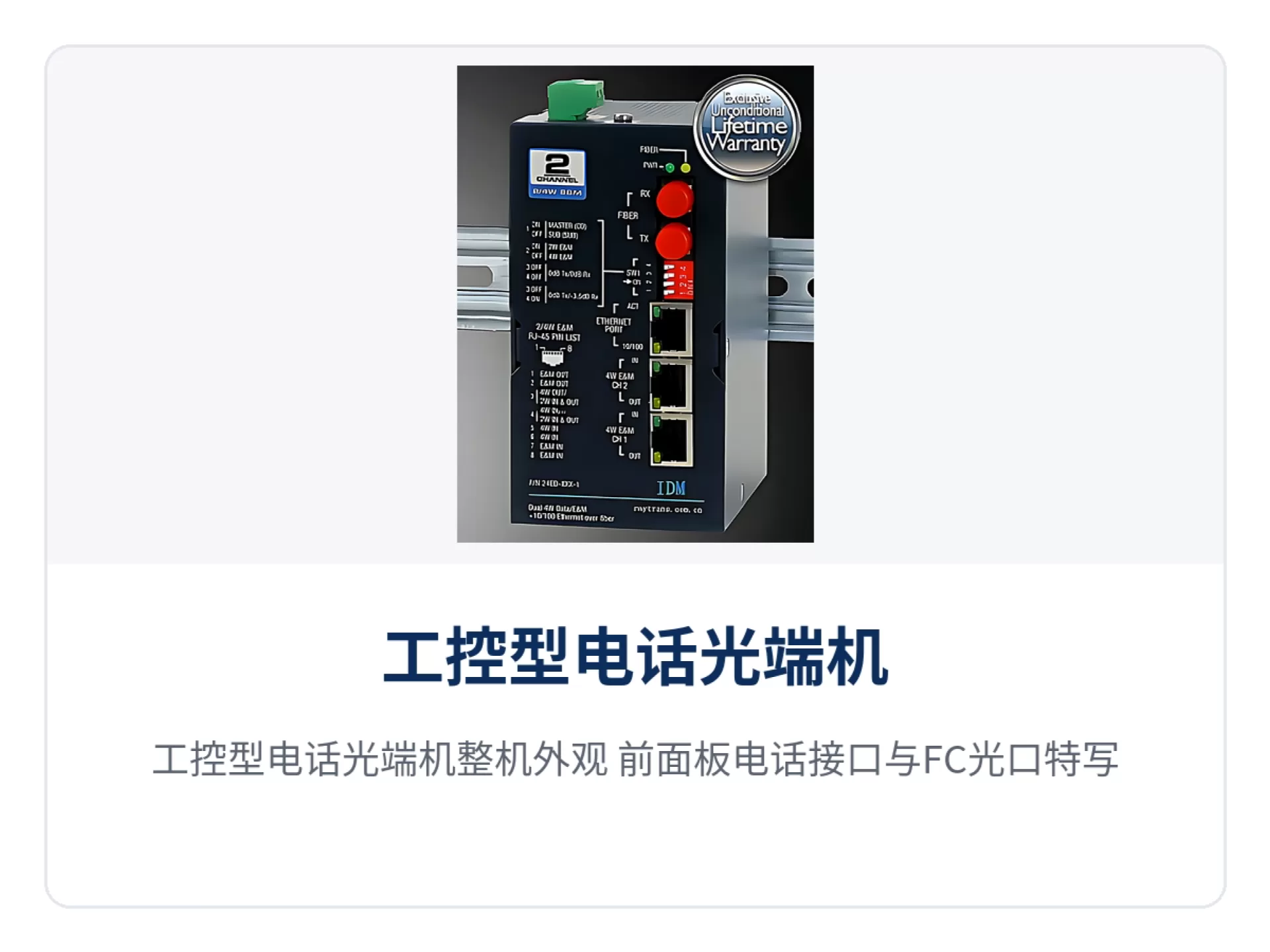

图1：工控型电话光端机整机外观 前面板电话接口与FC光口特写

工控型电话光端机是什么设备？

工控型电话光端机是局端交换网络与远端话机之间的光纤传输接入设备，成对使用：近端把交换机侧的电话与以太网业务复用到一根光纤，远端把业务还原成可以接话机的电话接口和以太网接口。作为专业光端机厂家瑞光极远（Raytrans）旗下的工控型产品，该电话光端机采用一体化多功能设计，把光收发、复用与接口电路集成在体积 124×64×99mm 的机箱内，替代偏远小局与越界放号，解决双绞线在频带与传输距离上的制约。

从工作原理看，模拟话路先经 ITU G.711 中 A 律压缩编码数字化，与以太网数据一起复用到光通道传输，远端再解码还原为 300Hz~3400Hz 的模拟话音。整条链路以光信号承载业务，发送端与接收端之间电气隔离，因此电力与轨道交通等强电磁环境下的通话质量比铜缆方案更稳定。

工控型电话光端机提供哪些功能？

功能项	功能说明
电话业务接入	提供 2 路普通电话接口，支持来电显示，把远端话机接入局端交换网络
以太网数据通道	提供 2 组共享 100M 以太网通道，2 组以太网接口可任意划分 VLAN
单纤双纤光传输	提供 1 路双纤（单纤）光通道，电话与数据复用到一根光纤传输
环路馈电	环路电流 25mA/路，为老式模拟话机与工控话机馈电
话音压缩	采用 ITU G.711 中 A 律压缩，音频范围 300Hz~3400Hz
告警指示	面板提供完善的告警指示功能，便于现场判断光路与业务状态
一体化多功能设计	电话、以太网与告警功能集成在一台设备，减少现场设备数量与布线工作量

工控型电话光端机技术参数

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	FC/SC光口，工程可按需选配 SC、FC 等型式
光纤模式	单模（可选多模）	单模1310nm 为默认配置，多模按现场光缆选配
光纤速率	155bps±50ppm	155bps精准时钟，光速率偏差控制在 ±50ppm 以内
波长	1310nm	单模 1310nm 窗口
发光功率	-2～-11dBm	发射端输出光功率
接收机灵敏度	优于-36dBm	可正常接收的光功率下限，弱光链路仍可通话

电话接口参数

项目	参数/指标	说明/适用条件
电话接口	2 路普通电话接口	支持来电显示，环路电流 25mA/路
音频范围	300Hz~3400Hz	标准话音频带
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	与模拟话机、交换机用户接口匹配
压缩率	ITU G.711中A律	话音数字化编码方式

以太网、电源与环境参数

项目	参数/指标	说明/适用条件
以太网通道	2 组共享 100M 以太网通道	2 组接口可任意划分 VLAN
供电方式	DC5 或 AC 220V	机房交流取电与现场直流取电均可
整机功耗	15W	整机运行功耗
工作温度	0℃~+50℃	运行环境温度
湿度	95%无凝结	运行环境湿度
产品尺寸	124×64×99 mm	长度×深度×高度

工控型电话光端机的差异化价值在哪里？

工控型电话光端机的差异化价值集中在链路光功率余量、光速率时钟精度与话机馈电兼容性三个可验证的方面，这也是专网电话光端机选型时通常关注的指标。瑞光极远（Raytrans）在产品展示中公开了这三项可核验的参数，方便工程方在选型阶段直接比对。

差异化点	对客户的实际意义
接收灵敏度优于-36dBm	弱光链路仍稳定通话：光功率余量充足，光纤衰减、熔接点与连接器损耗不会轻易吃掉通话余量
155bps±50ppm光速率	长距专网传输时钟精准：光速率偏差控制在 ±50ppm 以内，长距离链路的时钟精度更有保障
25mA/路环路电流	馈电兼容老式工控话机：环路电流为老式模拟话机与工控话机馈电，专网改造无需更换在用话机

电话光端机能传多远？

电话光端机能传多远，取决于链路的光功率预算，而不是一个固定的距离数字。工控型电话光端机发光功率为 -2～-11dBm、接收机灵敏度优于 -36dBm，两者相减得到约 25～34dB 的可用光功率余量，这部分余量用来抵消光纤本身的衰减与熔接点、连接器损耗。

在单模 1310nm 光纤上部署时，需要按实际光缆长度、每公里衰减以及接头损耗逐段核算，并留出设备老化与维修余量；弱光长距电话光端机在留足光功率余量的条件下，可以支撑数十公里级的专网链路。具体距离以现场光缆参数核算结果为准，光缆类型与光模块型式需要先匹配再定。

工控型电话光端机适合哪些行业场景？

军队与武警专网

军队与武警专网的通信点位分散、链路距离长，值班室、哨位与外围点位之间常常只有一根光缆可用。工控型电话光端机把 2 路电话与 2 组共享 100M 以太网复用到一根光纤上，专网电话与信息化终端的数据可以走同一条链路；接收灵敏度优于 -36dBm 让链路在弱光条件下仍能维持通话，DC5 或 AC 220V 双供电让供电条件不同的前置站点都能直接取电。整机体积 124×64×99mm，可安装在机柜或点位箱内，适合需要长期值守的专网点位，也契合军队应急通信车方案的部署需求。

电力与轨道交通专网

变电站、配电房、轨道沿线站台的电磁环境强，铜缆话音链路容易受干扰，也容易因地电位差引入噪声。工控型电话光端机以光纤为传输介质，发送端与接收端之间电气隔离，话音在光路上传输、不受电磁干扰影响；环路电流 25mA/路可为现场在用的老式模拟话机和工控话机馈电，调度电话改造时无需更换话机。整机功耗 15W、工作温度 0℃~+50℃，适配机房与站台机柜的常温运行环境，是电力与轨道交通专网电话接入方案中的常见接入设备。

野外无人值守站点

野外泵站、输油管线阀室、水利与矿山无人值守站点通常没有值守人员，站点到中心的距离远、供电条件各不相同。工控型电话光端机支持 DC5 与 AC 220V 两种供电方式，可直接使用站点现成的直流电源，整机功耗 15W 对太阳能与蓄电池供电的压力小；一根光纤即可把 2 路电话与 2 组共享 100M 以太网通道回传到中心，面板告警指示便于运维人员判断链路状态，减少现场巡检次数。在多业务光端机与政府专网光纤通信方案中，这类点位也常采用同系列设备完成电话与数据的一体化回传。
