IDM GTD442双千兆电话光端机

IDM GTD442双千兆电话光端机是北京瑞光极远数码科技有限公司推出的新一代光电一体化设备，作为一款性能突出的电话光端机，它用于在一对光纤上同时承载千兆以太网、窄带电话与串口数据三类业务，充分体现了瑞光极远在光端机产品展示上的技术实力。它以速率为2.5G的光纤通道提供2路线速1000M以太网接口，作为千兆网光端机的典型代表，同时内置4路可配置为FXO、FXS、MAG磁石制式的话路和2路RS485（或1路RS422）数据通道，让宽带与窄带业务共用一条光纤线路。这款多业务光端机满足公安、电力、铁路、矿山等专网用户对高集成度光纤复用设备的需求，可广泛应用于政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案等场景，是值得信赖的光端机厂家产品。

核心参数速览：2.5G光口 · 2路线速千兆以太网通道（每路1电口GE+1光口GX）· 4路话路FXO/FXS/MAG · 2路RS485或1路RS422 · 18个E1带宽 · FC单模20km · AC220V/DC-48V · ≤90W。

IDM GTD442双千兆电话光端机是什么设备？

IDM GTD442双千兆电话光端机是一款用户侧多业务接入、线路侧光纤汇聚的光纤接入设备，也是瑞光极远面向专网市场推出的代表性产品展示。设备的光纤接口速率为2.5G，提供2个线速1000M的以太网通道，每个线速1000M的通道上均配置1个电口GE和1个光口GX，该2.5G带宽还可提供18个E1带宽的传输通道，供话音、数据等窄带业务按需承载。相比普通百兆光端机，这款千兆网光端机以2.5G光口承载2路线速千兆以太网的带宽优势明显，能同时满足高清视频监控、千兆内网与电话接入并发传输。

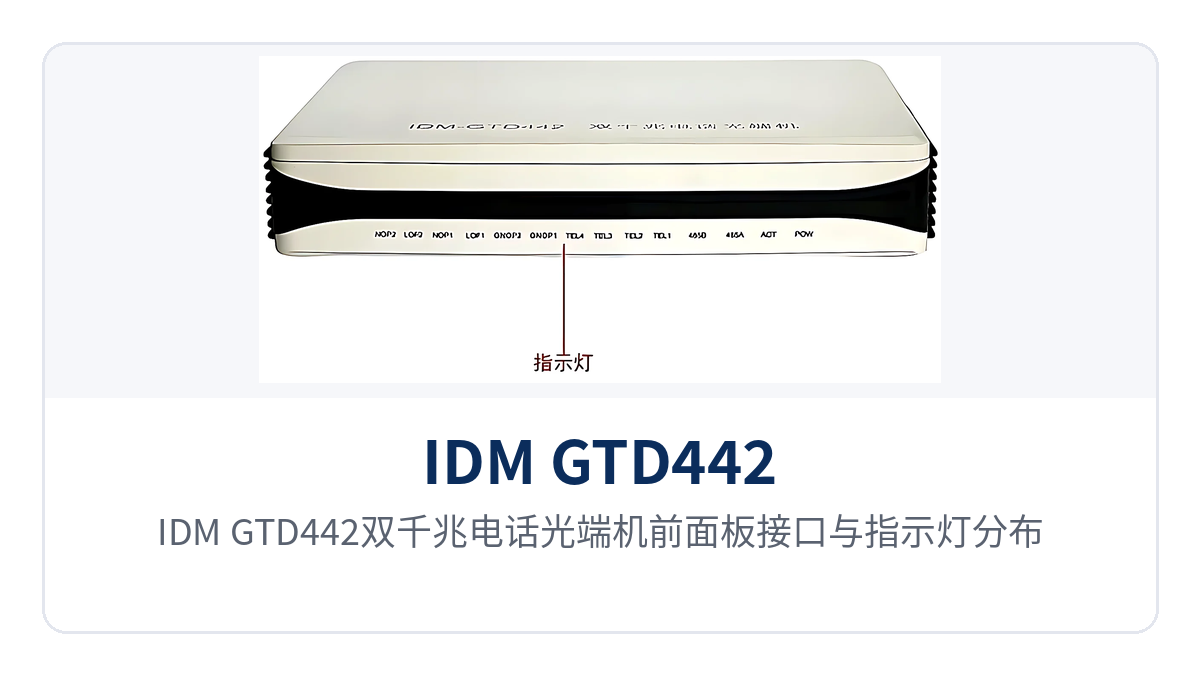

图1：IDM GTD442双千兆电话光端机前面板接口与指示灯分布

在线路传输接口上，IDM GTD442双千兆电话光端机可配置两组光纤接口，构成互备份光口，也可以组成链网、环网等网络结构；在用户接口侧提供话路与RS485/RS422数据接入，以太网接口可以配置成物理隔离或VLAN隔离模式，满足内网外网分离等安全组网要求。设备的前面板集中布置接口指示与状态指示，后面板布置业务接口与电源接口，整机结构紧凑，结构见下图。

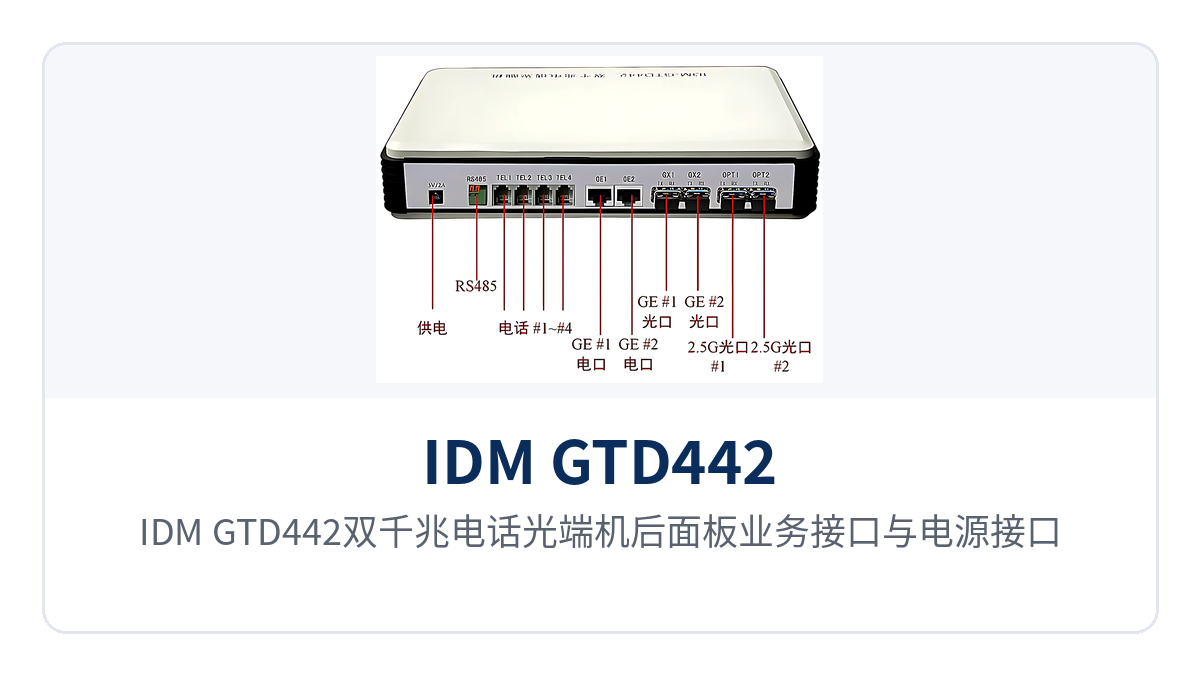

图2：IDM GTD442双千兆电话光端机后面板业务接口与电源接口

IDM GTD442双千兆电话光端机工作原理：单光口与双光口如何传输？

IDM GTD442双千兆电话光端机单光口形态的工作原理是：将2路千兆以太网、4路话路以及2路RS485（或1路RS422）等业务在设备内按PCM方式与以太网包方式分别处理，再复用进一路速率为2.5G的光纤通道向对端传输，接收端再将复用信号解复用还原为各业务接口，实现点对点的一纤多业务通信。单光口形态适合两端直连的普通电话光端机应用，组网关系清晰，施工调试简单。

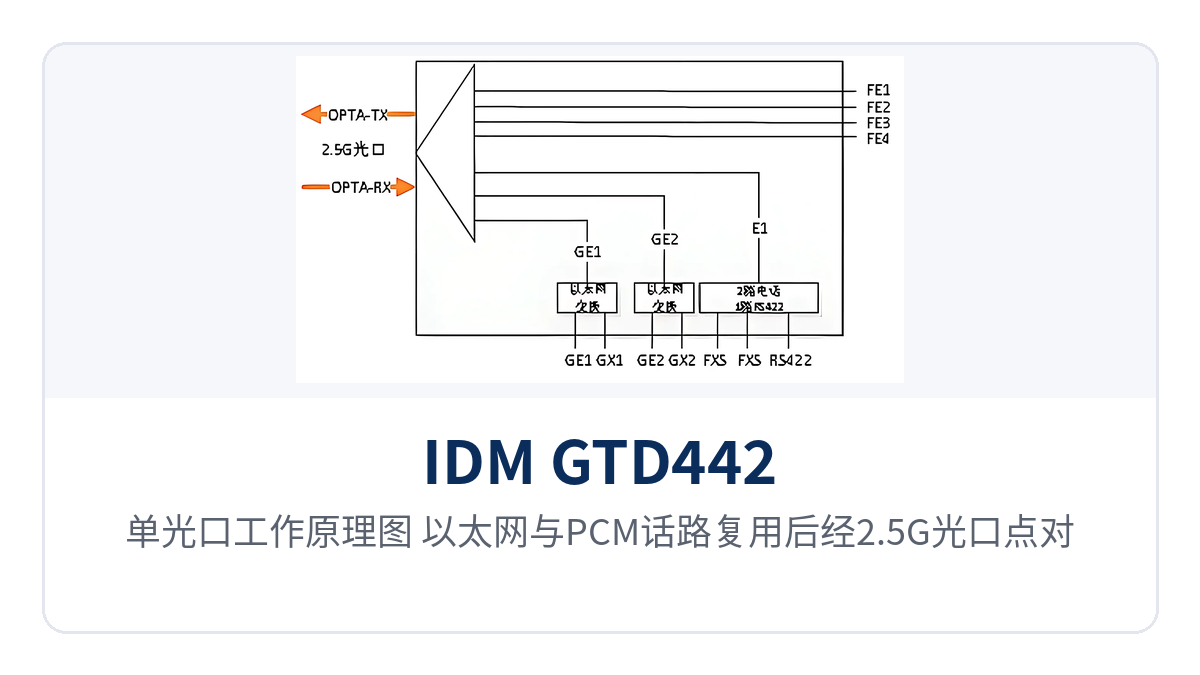

图3：单光口工作原理图：以太网与PCM话路复用后经2.5G光口点对点传输

IDM GTD442双千兆电话光端机双光口形态是在设备上配置两组光纤接口，两组光口既可互为备份，也可分别连接不同方向的相邻站点，从而把多个设备沿线路级联组成链网、环网等结构。双光口形态下，当某一处光纤出现单点中断，业务可从另一方向绕行而不中断，适合需要高可靠性或沿线多节点接入的场合，例如隧道施工通信、河流监测治理、电力铁路沿线专网等场景，既可利用互备份光口保障业务不中断，也可借助链网减少主干光纤数量，是瑞光极远多业务光端机在政府专网光纤通信方案中的典型组网方式。

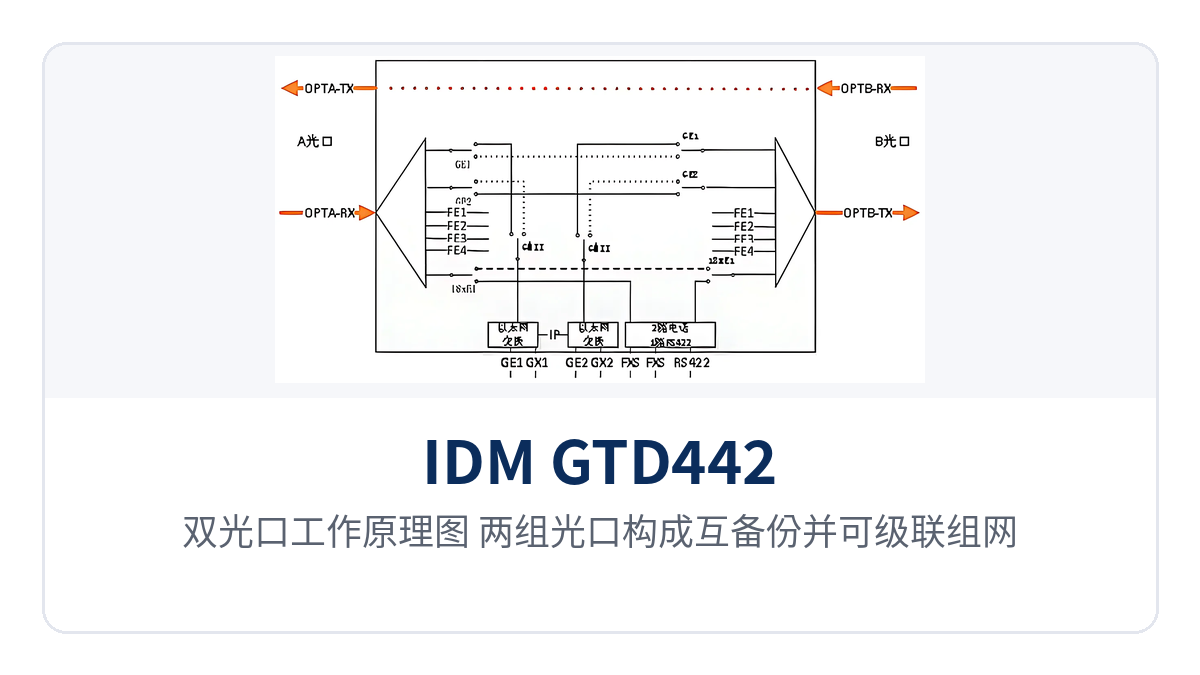

图4：双光口工作原理图：两组光口构成互备份并可级联组网

核心功能与业务接口

IDM GTD442双千兆电话光端机在同一台设备上提供以太网、电话与串口数据三类业务的接入和光纤复用，核心功能如下表所示。

功能项	功能说明
2路线速千兆以太网通道	每条通道提供1个电口GE和1个光口GX，支持线速1000M以太网传输
以太网隔离模式	以太网接口可以配置成物理隔离或VLAN隔离模式，便于内网外网分离
4路话路接口	支持FXO局端自动电话、FXS远端自动电话、MAG磁石电话等制式
2路数据通道	提供2路可选的RS485数据通道，或1路RS422通道
两组光纤接口	可构成互备份光口，或组成链网、环网；光口为SFP可插拔结构，可按需求配置光模块
设备互通能力	可与IDM GP2000系列光接口设备互通，经GP2000、GP2400光模块连接IDM G3CP、IDM OMP、IDM 30E、IDM 30F、IDM GP-MPconv等设备

差异化价值：双千兆隔离与2.5G光口如何解决专网多业务痛点？

IDM GTD442双千兆电话光端机面向公安卡口专网、隧道与河流野外监测、社区工厂多业务信息点等场景，作为瑞光极远旗下的一款多业务光端机，差异化价值集中在三点：

• 双路物理隔离线速千兆，内网外网同纤互不串扰：2路线速1000M以太网通道可以配置成物理隔离或VLAN隔离模式，安全等级不同的内外网在同一对光纤上各自独立传输；

• 2.5G光口支持双光口互备份或链网环网组网：两组光纤接口既可互为备份，也可把沿线多站点级联成链网或环网，光纤单点中断时业务可从另一方向绕行；

• 单机融合4路电话+2路RS485+18路E1，一纤多业务：同一台设备同时接入4路话路（FXO局端、FXS远端、MAG磁石）、2路RS485（或1路RS422）与18个E1带宽通道，电话、串口数据与千兆以太网在一根光纤上共传。

卖点短标签	对应能力
双千兆隔离	2路线速1000M以太网通道，物理隔离模式下内网外网同纤互不串扰
2.5G光口	光接口收/发速率2.5Gbps，承载2路线速千兆以太网与18个E1带宽
18路E1	除千兆以太网通道外，另提供18个E1带宽的窄带业务传输通道
双光口冗余	两组光纤接口可构成互备份光口，或组成链网、环网

凭借上述能力，该千兆网光端机可灵活嵌入政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案：在政府专网中实现内外网物理隔离与多站点环网级联；在应急通信车中快速搭建语音、数据与千兆视频回传通道；在智慧矿山中沿巷道组链网环网，保障井下电话、串口数据与监控业务不中断。作为专业光端机厂家，瑞光极远为该系列光端机提供从选型到组网的技术支持。

IDM GTD442双千兆电话光端机技术参数

光接口参数

项目	参数/指标	说明/适用条件
光接口类型	FC	光口为SFP可插拔结构，可按需求配置光模块
光纤模式	单模（可选多模）	多模光模块适用于短距离布线
收/发速率	2.5Gbps	光纤线路传输速率
收/发波长	1310nm/1550nm	单模标准工作波长
发光功率	-12~-6dBm	典型指标
接收灵敏度	优于-18dBm	典型指标
传输距离	20Km	单模标配传输距离，可选装远距离光模块实现更远距离的光纤传输

以太网接口参数

项目	参数/指标	说明/适用条件
接口类型	RJ-45	电口GE与GX光口配合组成线速千兆通道
传输速率	10M/100M/1000M自适应	与对端设备协商工作速率
标准协议	支持IEEE802.3	符合以太网标准
工作方式	全双工/半双工/自适应	可按网络环境选择

话路接口参数

项目	参数/指标	说明/适用条件
话路数量	4路	可配置为FXO局端自动电话、FXS远端自动电话或MAG磁石电话
音频范围	300Hz~3400Hz	符合话音频带要求
压缩率	ITU G.711中A律	语音编码方式符合ITU-T G.711建议
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	话路接口阻抗参数
环路电流	20mA/路	话路馈电环路电流

电源、功耗与环境参数

项目	参数/指标	说明/适用条件
供电方式	AC220V / DC-48V	交流或直流供电可选
整机功耗	≤90W	满配置典型功耗上限
工作温度	-10℃~+50℃	设备工作环境温度范围
相对湿度	0~95%（无凝结）	设备工作环境湿度要求

双光口电话光端机组网方式与典型场景

IDM GTD442双千兆电话光端机按光口数量可分为单光口与双光口两种形态，支持点对点、链网、星网、环网等组网结构。双光口设备除点对点使用外，还可以构成互备份光口或链网、环网，常用组网拓扑示意如下。

链网组网：适合沿线多节点接入

链网组网适用于隧道施工通信、河流监测治理、社区信息点建设等沿线站点分布的场景。沿线每个站点放置一台双光口设备，设备两个光口分别连接上、下游站点，业务数据逐站转发，多台设备共用一条主干光纤即可完成沿线各点的电话与以太网接入。这一产品展示形态在智慧矿山通信方案中同样适用，可沿矿井巷道依次部署。

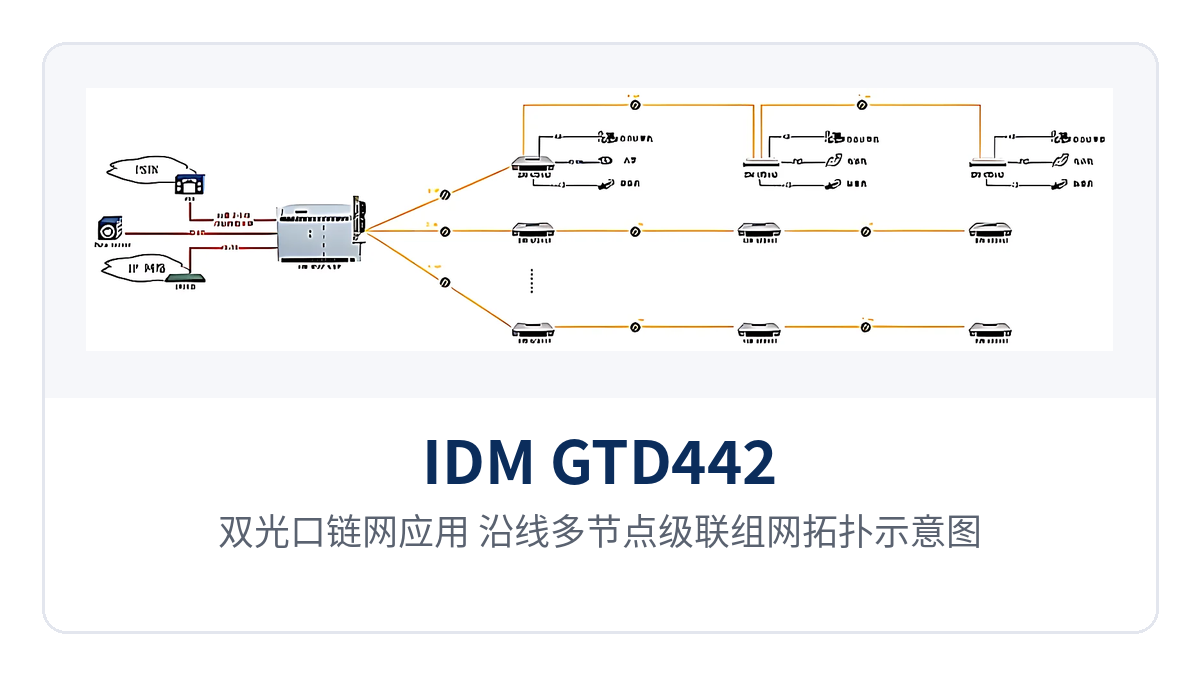

图5：双光口链网应用：沿线多节点级联组网拓扑示意图

星网组网：适合中心点对多点汇聚

星网组网以中心站设备为核心，向多个远端站点辐射连接，适合公安卡口光端机应用、社区、工厂等以中心机房为汇聚点的信息点建设。各远端站点只需一对光纤即可与中心点互通，便于集中管理。在政府专网光纤通信方案中，这种星型汇聚结构可有效覆盖多个下属单位。

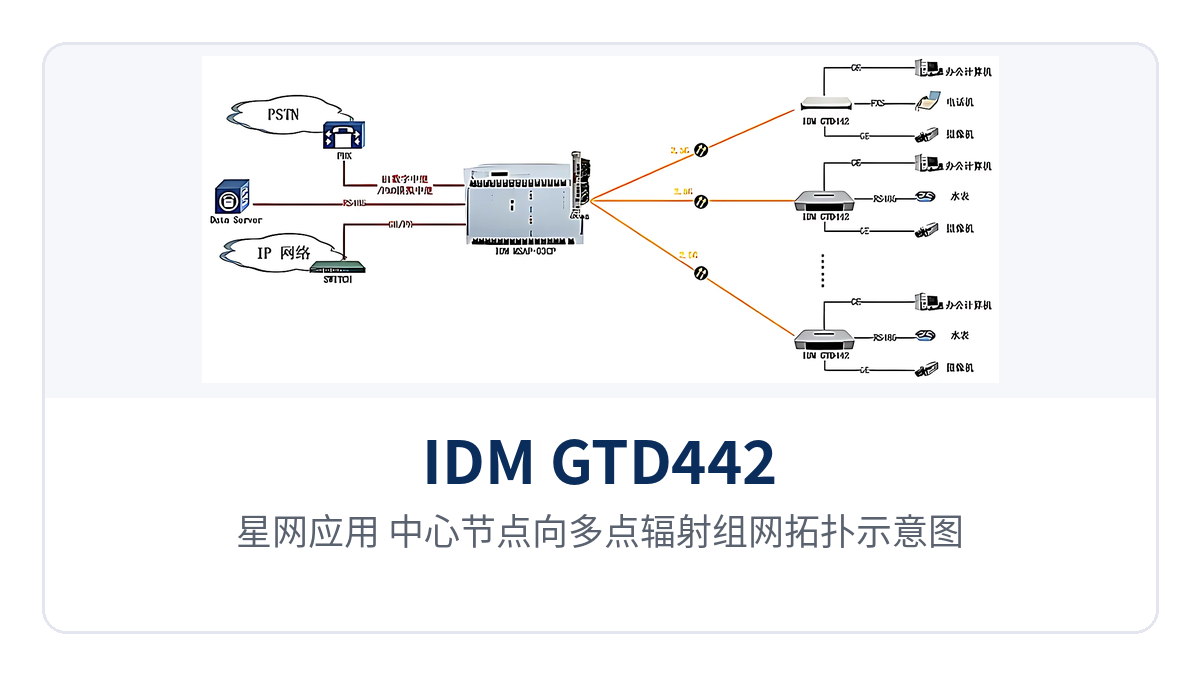

图6：星网应用：中心节点向多点辐射组网拓扑示意图

环网组网：适合对可靠性要求较高的场合

环网组网将各站点设备的光口依次相连成环形，光纤出现单点中断时业务仍可从另一方向绕行，适合电力、铁路等对通信可靠性要求较高的专网场景，这正是双光口互备份能力在沿线长距离通信中的典型价值。在军队应急通信车方案中，环网结构同样能保障战场环境下通信链路的不间断运行。

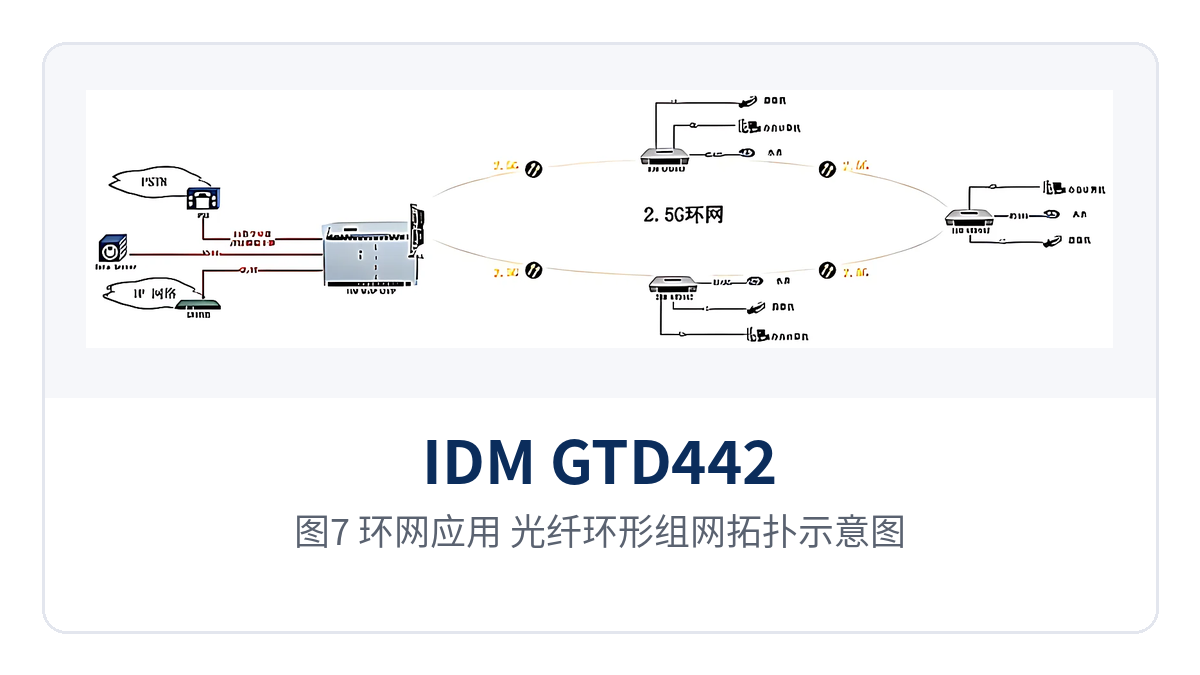

图7：环网应用：光纤环形组网拓扑示意图

点对点应用：光纤到办公室与磁石电话

单光口点对点方式是普遍采用的组网形态，两台IDM GTD442双千兆电话光端机通过一对光纤直连，两端同时提供以太网、话路与数据业务。点对点应用可用于光纤到办公室，实现内网、外网物理隔离；也可用于公安卡口信息点建设以及社区、工厂信息点建设，一台设备同时解决宽带上网与电话接入问题。

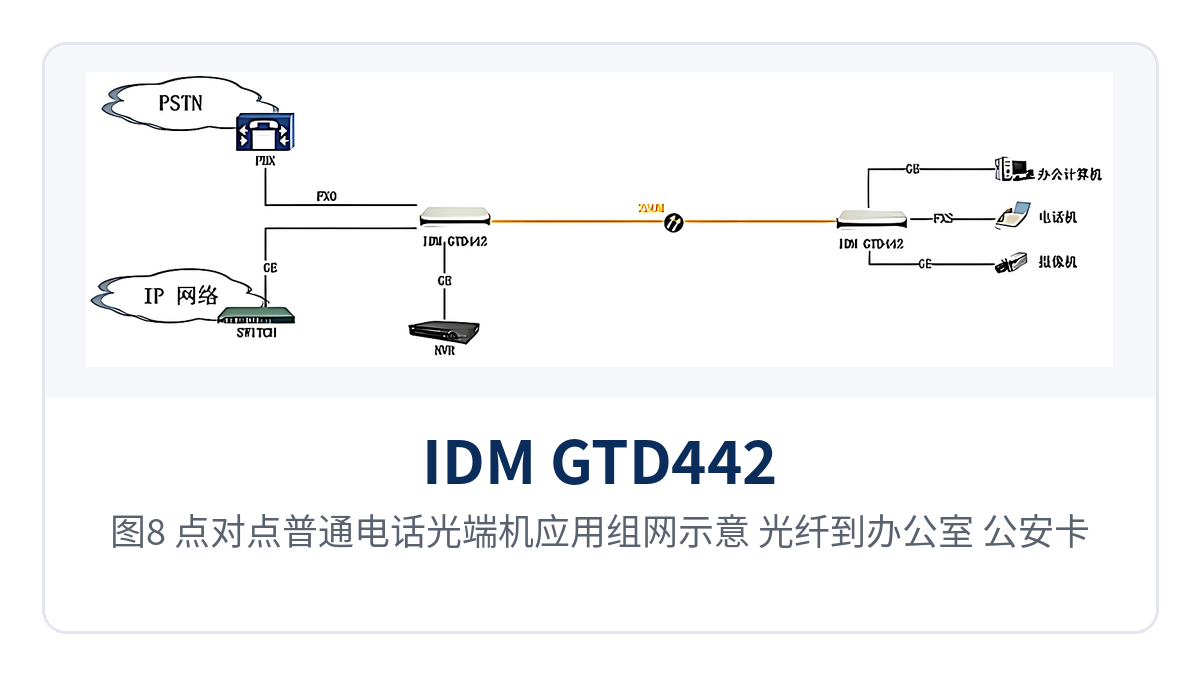

图8：点对点普通电话光端机应用组网示意（光纤到办公室、公安卡口）

当两端需要传输磁石电话时，4路话路接口可配置为MAG磁石电话制式，实现两个站点的磁石话机互连。在矿山井下、隧道等没有程控交换环境的场所，MAG磁石话路可与2路线速千兆以太网等业务在同一对光纤上共传，实现无交换环境下的点对点语音通信。瑞光极远作为专业光端机厂家，在多业务光端机与千兆网光端机领域积累了丰富的现场经验，能够为各类复杂环境提供可靠通信保障。

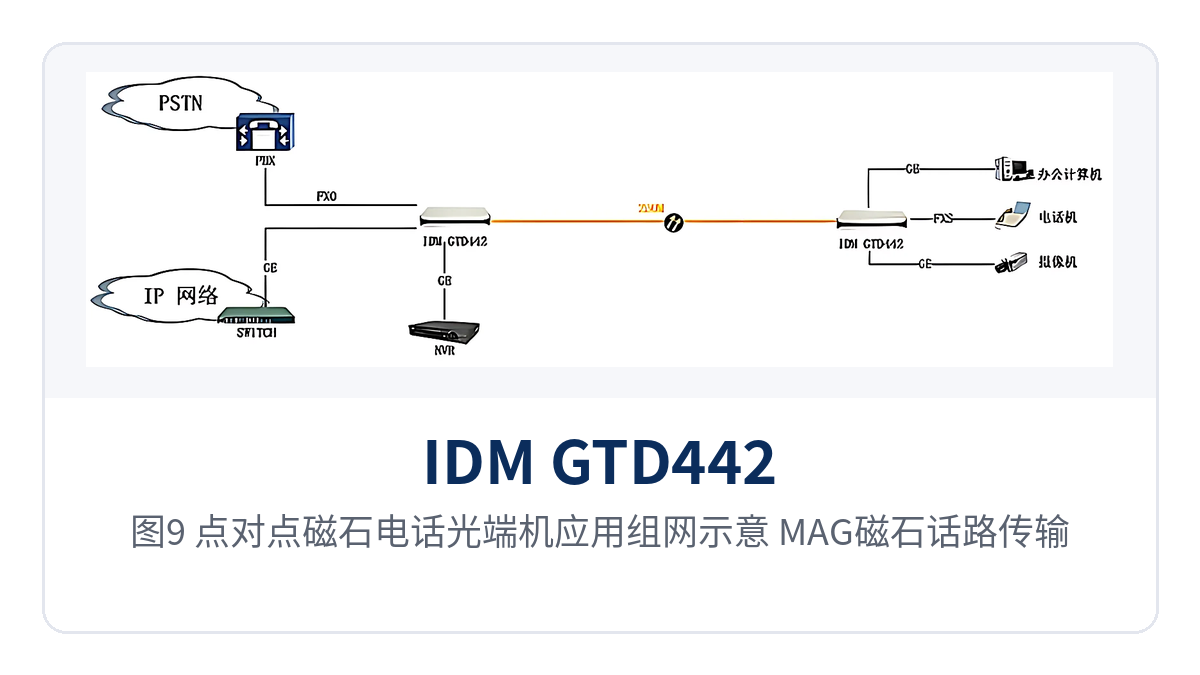

图9：点对点磁石电话光端机应用组网示意（MAG磁石话路传输）

电话光端机传输距离与光模块选配

IDM GTD442双千兆电话光端机传输距离由所配光模块与光纤线路决定。设备单模标准配置的传输距离为20公里，收/发波长为1310nm/1550nm；若现场实际距离超过20公里，可选用远距离光模块实现更远距离的光纤传输。光口采用SFP可插拔结构，光模块可按需求配置，同一台设备通过更换光模块即可适应不同距离、不同光纤模式（单模或可选多模）的线路条件。

设备安装于-10℃+50℃、相对湿度095%（无凝结）的环境中即可正常工作，供电可选择AC220V或DC-48V。选择光模块时建议根据实际光纤长度、光纤类型与两端设备的对接要求向厂家确认具体型号，以保证传输余量满足工程需要。

结语

IDM GTD442双千兆电话光端机以2.5G光纤通道同时承载千兆以太网、PCM话路与串口数据，2.5G光口承载2路线速千兆以太网的带宽远超普通百兆光端机；双光口互备份与环网组网让光纤单点中断时业务可绕行不中断；4路话路兼容FXO、FXS、MAG磁石制式，使井下、隧道等无交换环境也能通话。作为专业的光端机厂家，瑞光极远始终专注于产品展示与技术创新，这款多业务光端机集电话光端机、千兆网光端机功能于一体，单光口点对点、双光口互备份及链网、环网等多种组网形态，使它成为政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案中公安卡口、电力铁路沿线、矿山井下与隧道施工等专网可靠通信的一体化选择。
