IDM OMP2400 -30E超宽带综合业务光纤复用设备

6路隔离以太网电话光端机，是北京瑞光极远数码科技有限公司研制、型号为IDM OMP2400-30E的超宽带综合业务光纤复用设备。作为一款面向多场景应用的光端机产品，IDM OMP2400-30E用于在一对2.5Gbps光纤上同时传送30路电话、4组E1专线、6路物理隔离以太网与HDMI高清视频，适合电力能源、轨道交通与军队政府专网的多业务一纤回传。整机采用PCM30/31制式，把语音、E1、数据与视频按各自通道复用到同一对光纤上，机房无需为每种业务单独部署一台设备，充分体现了多业务光端机在集成度上的优势。

IDM OMP2400-30E提供2个2.5Gbps SFP光口并支持光口1+1保护，两端各部署一台、经一对光纤对开，电话、E1与以太网业务即可原样互通。标准19英寸1U机箱架构便于上架安装，配合完善的功能控制开关与告警指示，站点运行状态一眼可查；30路电话、4组E1透传与6路隔离以太网集中在同一台1U设备内完成，替代了以往多台单功能设备堆叠的部署方式。作为专业的电话光端机与视频光端机融合平台，该设备可灵活适配政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案等多种应用场景，展现了瑞光极远在光端机厂家中的技术实力与产品展示能力。

核心参数速览：2.5G光口1+1（2×2.5Gbps SFP）· 电话 30路（FXO/FXS/磁石可选）· E1 1-4路透传 · 以太网 6路物理隔离（2×1000M+4×100M，合计2400M）· HDMI高清视频 · DC-48V/AC220V双电源 · 整机功耗≤100W · 19英寸1U机箱

6路隔离以太网电话光端机是什么设备

6路隔离以太网电话光端机是一台把电话语音、E1专线、以太网数据与高清视频复用到同一对光纤上传输的多业务光端机，IDM OMP2400-30E是其中以2.5G带宽、双光口互备份与6路物理隔离以太网为特征的一款产品展示。设备在一条2.5G光链路上提供2组线速1000M与4组线速100M以太网口，6组端口各自独立、业务互不串扰，同时承载30路电话与4组E1专线。全部业务共用一对光纤之后，跨站点布线只剩光缆一项工作量，土建与配线成本随之下降。作为专业光端机厂家瑞光极远的代表型号，这款电话光端机在政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案中均有成熟应用。

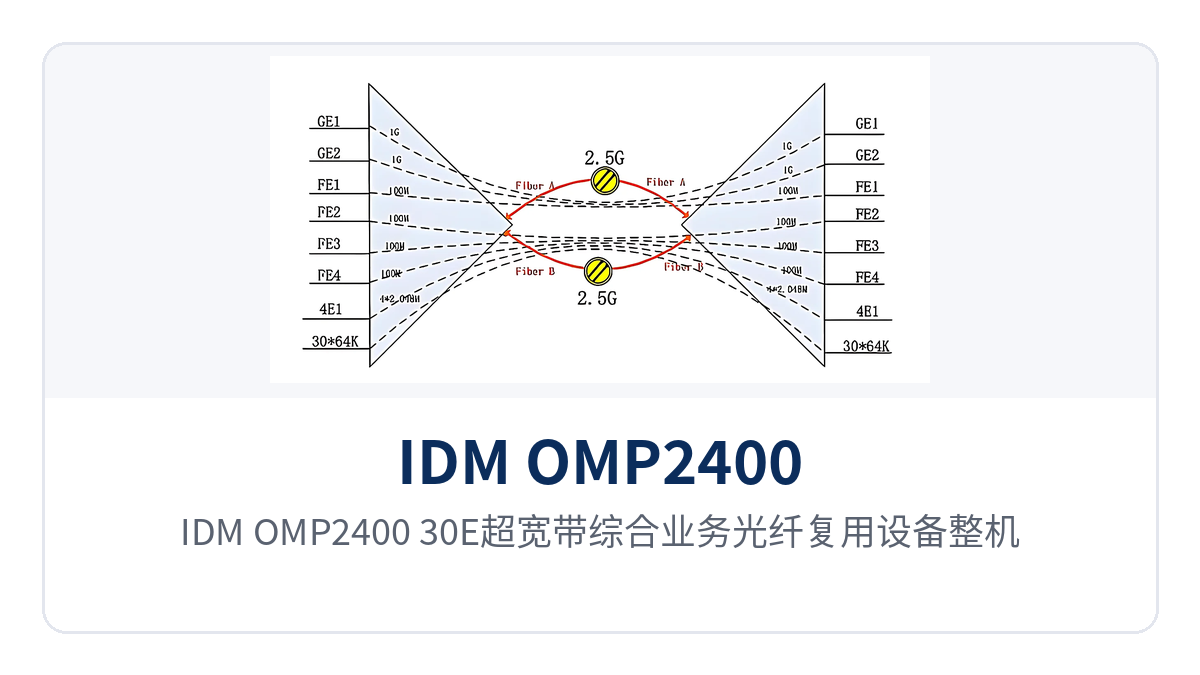

图1：IDM OMP2400-30E超宽带综合业务光纤复用设备整机外观

一台设备同时承载30路电话4组E1透传与HDMI视频

IDM OMP2400-30E把原本分散在多台设备上的用户接口集中到一台1U机箱里，30路电话、4组E1透传、HDMI高清视频与6路物理隔离以太网可以同时在线运行。业务接口的类型、容量与适用条件见下表，具体板卡配置以订货型号为准：

功能项	功能说明
30路电话接入	可选FXO、FXS或磁石接口，音频范围300Hz~3400Hz，ITU G.711中A律压缩，环路电流25mA/路，直接对接程控交换机、模拟中继或磁石话机
4组E1透传	提供1-4路E1通道，码速率2048Kbps、码型HDB3、符合ITU-T G.703，帧结构PCM30/31，透传模式不改变时隙内容，对端既有E1设备免改配置
语音与E1复用传输	30路电话与4组E1透传按各自通道复用进2.5G光链路，经一对光纤同时到达对端，两类业务互不占用彼此带宽
6路物理隔离以太网	2组线速1000M（共2000M）加4组线速100M（共400M），合计物理隔离以太网2400M，端口独立带宽、安全分区
HDMI高清视频	支持HDMI高清视频传输，与电话、E1复用同一对2.5G光纤到达对端
2.5G光口1+1保护	2个2.5Gbps SFP光口配置为主备，任一光口断纤业务自动倒换，双纤互备份
SNMP网管与告警	提供标准SNMP网管接口，配合功能控制开关与告警指示，可远程监视站点运行状态

电话接口按ITU G.711中A律编码、环路电流25mA/路，对接程控交换机、模拟中继与磁石话机时不需要外加转换设备；E1接口符合ITU-T G.703，码型HDB3、阻抗75Ω/120Ω可选，透传模式下不改变时隙内容，对端调度自动化设备的数据配置可以原样保留。HDMI高清视频与电话、E1共用同一对2.5G光纤，视频监控画面和调度语音可以一起回传中心机房，无需为视频单独敷设线缆。这款多业务光端机将视频光端机功能与电话光端机功能融合于同一平台，一台设备即可完成多种业务接入。

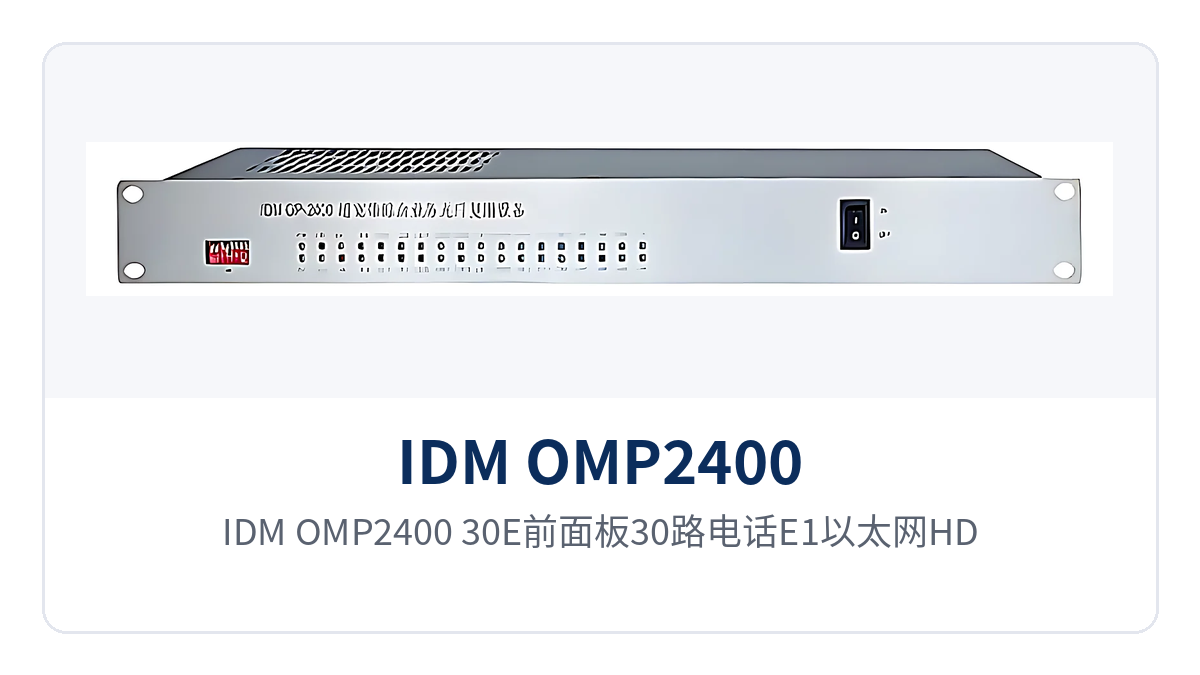

图2：IDM OMP2400-30E前面板30路电话E1以太网HDMI接口布局

2.5G光口1+1保护怎么保障断纤时业务不中断

2.5G光口1+1保护，是把设备上的两个2.5Gbps SFP光口配置成一主一备两条光纤通道，业务平时在主用光纤上传送，备用光纤保持热备份状态。主用光口发生断纤、光模块劣化或对端设备异常时，IDM OMP2400-30E检测到收光异常后自动把业务倒换到备用光口。倒换对业务透明，电话、E1与以太网连接无需重新协商，也不用运维人员到现场跳线换纤。2.5G光口1+1双纤互备份，专网业务不中断，靠的正是这种光路级冗余，而不是依赖上层协议的重路由。

双纤互备份的站点既可以与对端设备点对点组网，也可以和其他设备配合组成多组物理隔离的以太网链网、环网与点对多点星型网。长距离干线上任意一段光纤中断时，业务仍沿备用纤芯正常传送，变电站、轨道沿线与涉密机房不必为此配置双路由保护倒换协议。瑞光极远作为光端机厂家，在政府专网光纤通信方案与军队应急通信车方案中均将这一保护机制作为标准配置。

6路物理隔离以太网怎么分端口保障业务安全

6路物理隔离以太网（2×1000M+4×100M）保障安全，靠的是每组端口在设备内部走独立通道，既不共享带宽，也不共用转发资源。IDM OMP2400-30E提供2组线速1000M与4组线速100M以太网口，各组均为线速转发，合计物理隔离以太网2400M带宽；一组端口跑满业务不会抢占另一组的带宽。

部署时按网络的安全等级把业务分到不同端口：视频监控占一组100M口、办公网络占另一组100M口、调度数据与生产数据各用一组1000M口，各网之间物理隔离、互不可见。相比把多种业务挂接在同一台普通交换机上，这种做法更贴合电力、轨道与涉密行业对网络分区的管理要求，也便于单独对某一组端口做检修而不影响其他业务。在智慧矿山通信方案中，这种多业务光端机的隔离以太网口可分别承载人员定位、环境监测与调度电话，各系统互不干扰。

核心技术参数

IDM OMP2400-30E作为瑞光极远推出的一款多业务光端机，其核心参数覆盖光接口、E1接口、以太网接口、电话接口、视频与电源环境六部分，关键指标如下表；数值以光端机厂家产品资料与出厂检测为准，工程选型时按实际线路与业务量核算。该产品展示的完整参数体系可帮助用户快速评估其作为电话光端机、视频光端机及多业务光端机的综合承载能力。

项目	参数/指标	说明/适用条件
光接口类型	SFP	可插拔光模块，便于按距离更换与备件储备
光纤速率	2.5Gbps	提供2个2.5Gbps SFP光口，支持光口1+1保护
光纤模式	单模（可选多模）	按线路距离与既有纤芯条件选型
波长	1310nm/1550nm	双波长可选
发光功率	-1~-3dBm	单模典型值，以光功率计实测为准
接收机灵敏度	优于-24dBm	可据此核算链路损耗预算
E1通道数	1-4路	提供4组E1接口，支持透传模式
E1码速率	2048Kbps	码型HDB3
E1标准协议	支持ITU-T G.703	标准E1接口规范
E1阻抗	75Ω/120Ω	按对接设备接口选择
E1帧结构	PCM30/31	一次群帧结构
E1模式	透传	业务原样传输，不改变时隙内容
电话接口数量	30路	可选FXO、FXS或磁石类型
电话音频范围	300Hz~3400Hz	电话话路带宽
电话音频阻抗	三元复式阻抗200Ω+560Ω//0.1μF	电话用户线接口标准
压缩率	ITU G.711中A律	64Kbps PCM编码
环路电流	25mA/路	每路话路的馈电能力
以太网接口类型	RJ45	标准以太网电口
以太网传输速率	10M/100M/1000M	符合IEEE802.3，全/半双工/自适应
以太网端口配置	2×1000M+4×100M物理隔离	6路独立带宽，合计2400M
视频接口	HDMI	支持HDMI高清视频传输
网管接口	标准SNMP	支持远程监视站点运行状态
机箱结构	标准19英寸1U	便于机柜上架安装
供电方式	DC-48V / AC220V / 双电源	双电源供电适配不同机房电源条件
整机功耗	≤100W	含业务盘与光模块的整机值
工作温度	0℃～40℃	机房或带温控机柜环境
湿度	≤90%（无凝结状态）	相对湿度上限

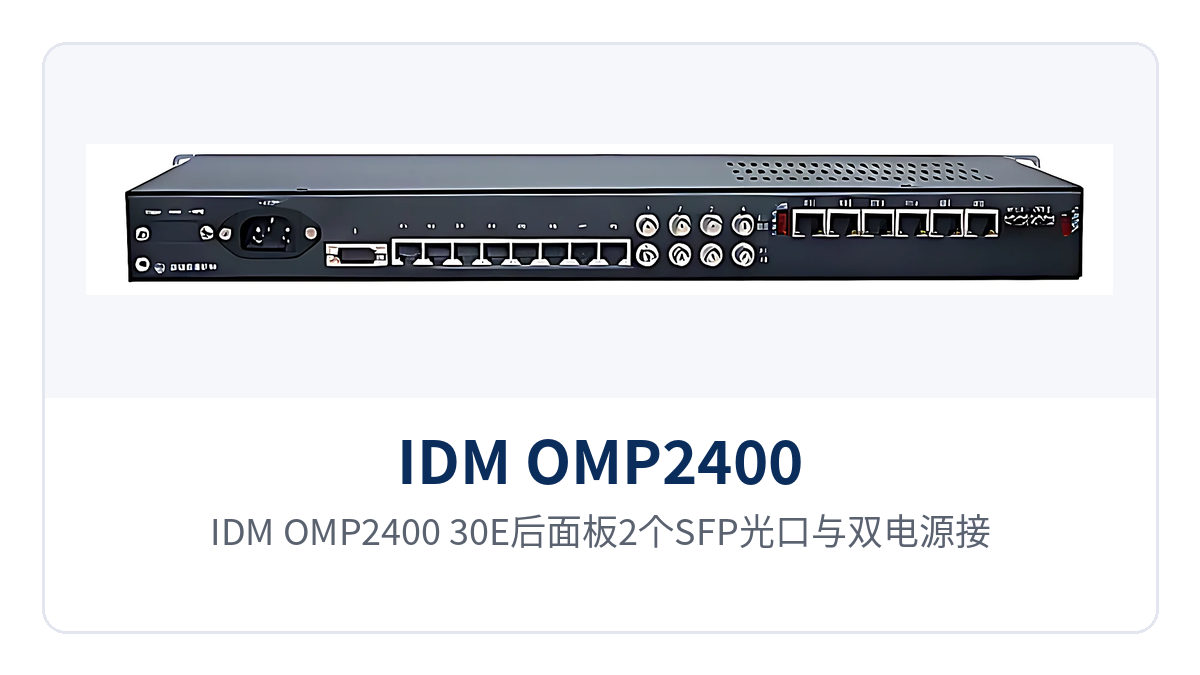

图3：IDM OMP2400-30E后面板2个SFP光口与双电源接口布局

典型应用场景

IDM OMP2400-30E作为一款多业务光端机，其应用集中在电力能源、轨道交通与军队政府三类专网，共同点是需要在一对光纤上把电话、E1、隔离数据与视频一起送回中心，同时不接受长时间停机。瑞光极远针对不同行业需求，将这款光端机产品展示出灵活的组网能力，可承载政府专网光纤通信方案、军队应急通信车方案及智慧矿山通信方案等多种场景。

电力与能源专网

变电站、发电厂与配电自动化站点需要同步传送调度电话、自动化E1专线与站内数据网络。在每座站点放一台IDM OMP2400-30E，用一对2.5G光纤把站间调度音频、E1专线通道与隔离以太网合路传输，中心侧用一对光纤即可收全全部业务。电话接口按ITU G.711中A律、环路电流25mA/路直接对接调度话路设备，4组E1透传让对端自动化设备免改配置；启用2.5G光口1+1保护后，站间光缆任一段中断，业务自动倒换到备用纤芯。

轨道交通通信

地铁、普速铁路沿线车站与隧道区间，以及高速公路收费站、监控分中心，需要把沿线电话、E1中继、视频监控与网络数据汇聚回中心机房。沿线站点一台IDM OMP2400-30E同时接入电话话路、E1专线、HDMI视频与网络数据，经2.5G光纤送到中心。设备支持DC-48V/AC220V双电源供电、整机功耗≤100W，适配无人值守的沿线机房长期运行；6路物理隔离以太网让监控、办公与调度网络各走独立端口，互不干扰。

军队与政府专网

野外驻训点、应急指挥所与政府涉密机房强调一机多用与运行可靠。IDM OMP2400-30E一台设备同时承载30路电话、4组E1、6路隔离以太网与HDMI视频，减少设备台数与线缆布放，迁建部署时只需搬运一台1U设备。光口1+1保护保证单条光纤故障时指挥调度电话不中断，双电源供电支持DC-48V与AC220V两种机房条件，便于依托车载电源或应急电源工作，契合军队应急通信车方案对快速部署与高可靠性的要求。

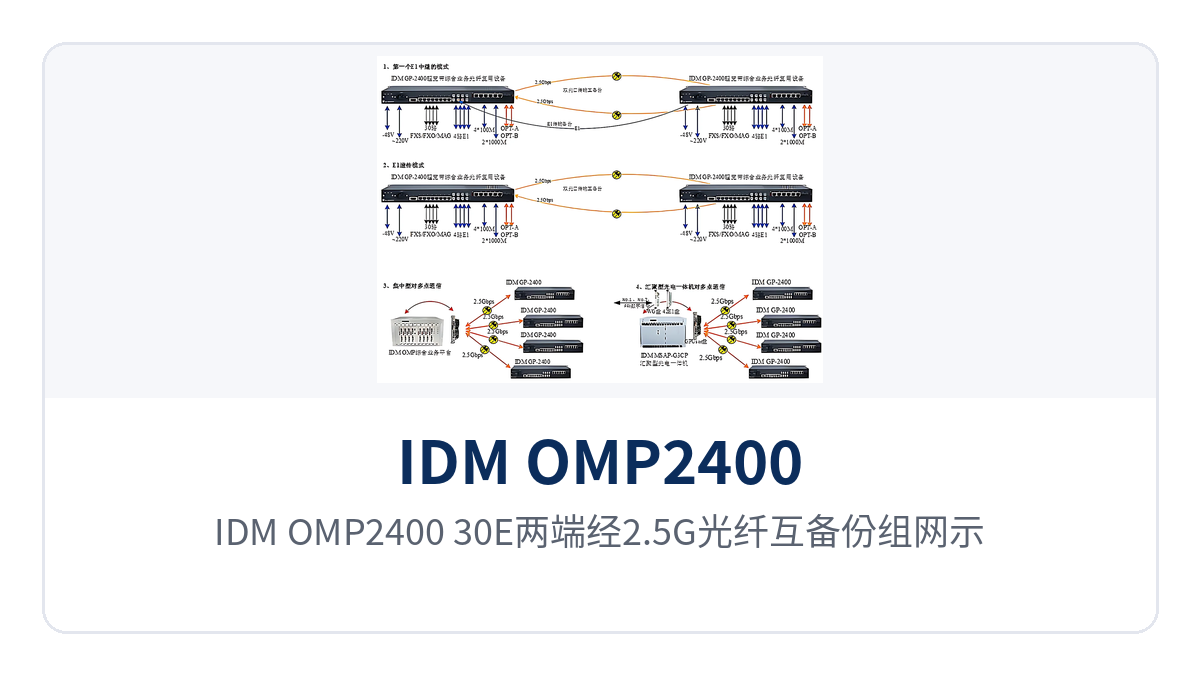

图4：IDM OMP2400-30E两端经2.5G光纤互备份组网示意

差异化价值：一纤多业务与物理隔离带来什么

IDM OMP2400-30E的差异化价值集中在光路冗余、业务融合与网络隔离三方面，逐项对应到现场收益如下表：

差异化卖点	对用户的价值
2.5G光口1+1双纤互备份，专网业务不中断	主用光纤断纤或光模块劣化时业务自动倒换到备用纤芯，调度电话、E1专线与以太网连接无需重新协商，减少现场抢修与停机时间
30路电话+4组E1透传，一台设备融合多业务	语音、E1专线、隔离数据与HDMI视频集中在1U机箱内完成，替代多台单功能设备堆叠，减少机位占用与线缆跳接
6路物理隔离以太网（2×1000M+4×100M）保障安全	各组端口独立带宽、互不共享转发资源，监控、办公、调度与生产数据可分区分载，满足电力、轨道与涉密网络的隔离要求

光纤复用设备怎么选型

光纤复用设备怎么选型，按业务路数、光纤条件、冗余要求与供电环境四项逐条核对即可闭环。先清点业务路数：确认电话路数（IDM OMP2400-30E提供30路，可选FXO/FXS/磁石）、E1路数（1-4路）、以太网口数量与是否需要物理隔离、是否传HDMI视频，接口种类或数量对不上就要换型号或加配板卡。再核对光纤条件：单模还是多模、波长取1310nm还是1550nm、链路损耗预算多少，结合发光功率-1~-3dBm与接收灵敏度优于-24dBm确定SFP光模块的距离等级。

随后确认冗余要求：站间光缆容易受损的线路启用2.5G光口1+1保护，双光口互为热备；只有单条光缆可用的场景，至少预留备用光模块与备件。最后核对供电与环境：DC-48V、AC220V或双电源需与站点电源配套，整机功耗≤100W，工作温度0℃～40℃、湿度≤90%（无凝结状态），建议安装在标准机房或带温控的机柜内；供电条件特殊的站点在订货时说明，由光端机厂家确认配置。瑞光极远可针对政府专网光纤通信方案、军队应急通信车方案及智慧矿山通信方案等不同场景，提供从电话光端机到多业务光端机的选型建议与产品展示支持。

结语

6路隔离以太网电话光端机IDM OMP2400-30E作为瑞光极远旗下的多业务光端机产品，把30路电话、4组E1透传、6路物理隔离以太网（2×1000M+4×100M）与HDMI高清视频汇集到一对2.5G光纤上，2.5G光口1+1双纤互备份让单条光纤中断时业务自动倒换，DC-48V/AC220V双电源供电、整机功耗≤100W，适合电力能源、轨道交通与军队政府专网的多业务一纤组网。在政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案等场景中，这款视频光端机均可作为一纤多业务的接入节点；选型时先清点电话、E1、以太网与视频路数，再核算链路损耗、核对供电与环境条件；需要完整产品展示、组网方案与报价，请联系北京瑞光极远数码科技有限公司（www.rdtcom.com，010-51668966）。
