IDM ZHD01-028电梯对讲数字集中器
光端机低电平信号加一级提音质 单板8路扩128路 12板热插
IDM ZHD01-028电梯对讲数字集中器（也叫电梯对讲分路器）是与ZHD01-006本地对讲通话中断配套使用的专用集中设备，可使得：1、一台三菱对讲主机与更多台远端设备互联，2、
IDM ZHD01-028 三菱电梯对讲数字集中器（也称电梯对讲分路器）是北京瑞光极远数码科技有限公司（Raytrans）研制的电梯对讲集中设备，与 ZHD01-006 本地对讲通话设备配套使用，用于把一台三菱对讲主机与更多台远端电梯对讲设备互联，也用于延长远端设备的传输距离，是电梯终端侧实现产品展示与集中管理的配套设备。
当电梯对讲信号改走光纤、光端机输出的信号阻抗低幅值小时，在链路上加一级集中器可以提升声音传输效果。集中器同时把分支扩展开，让一台主机带更多台远端设备，并把没有使用的音频通道断开。作为光端机厂家与光纤收发器厂家的配套产品，瑞光极远（Raytrans）的该型集中器亦可融入智慧矿山通信方案与政府专网光纤通信方案，承担电梯终端的信号汇聚与产品展示作用。
核心参数速览：单板8路扩展 · 12板热插拔并联 · 128路接口 · 每分支独立配号 · 手机蓝牙配置 · 5V供电

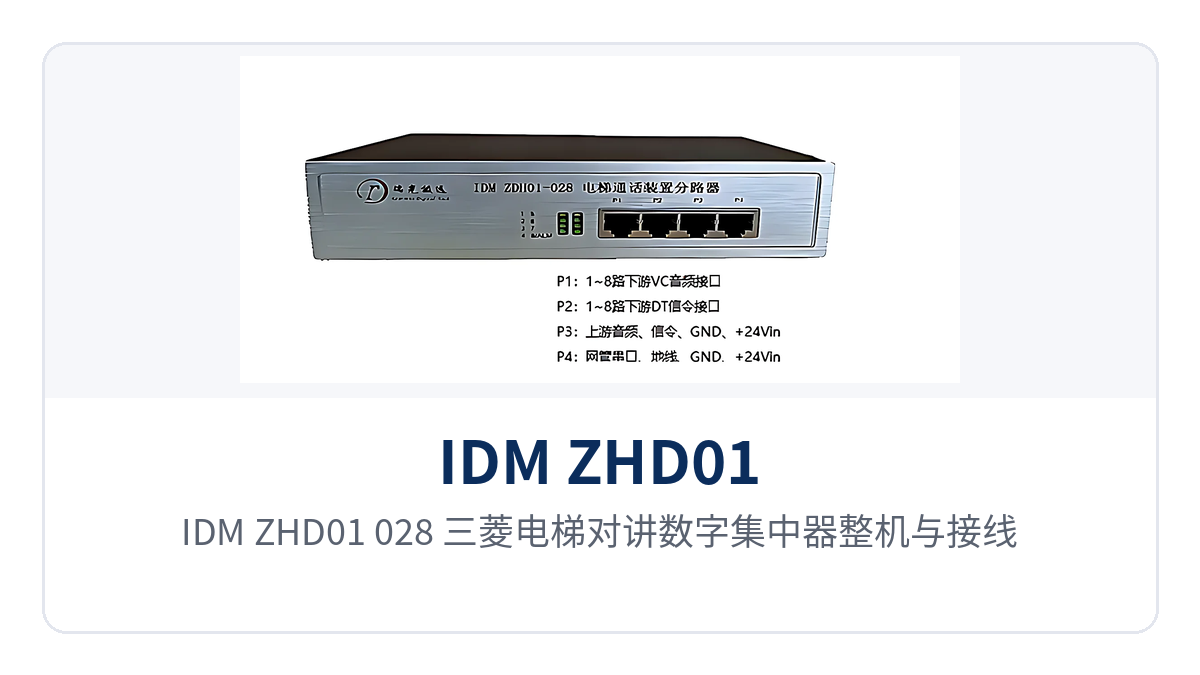

图1：IDM ZHD01-028 三菱电梯对讲数字集中器整机与接线位置
三菱电梯对讲数字集中器为什么要在光纤链路里加一级？
传统电梯对讲走双绞线，多部电梯在中心端直接并接，通常并接数量在10部以内；数量再增加时改用1分8的集中器，每个下游接口再接六七台远端。铜缆时代的做法链路短、电平高，并接多路还能维持通话。
电梯对讲改走光纤后这个前提变了。光端机输出的信号阻抗低、幅值小，信号电平由原来的10V左右降到2~3V，沿用原有集中器并接多路就不稳定；作为电梯终端链路上的关键节点，电梯对讲集中器扩容要在这一级做通道管理，把没有接通使用的音频通道断开，减少音频线路损耗。
光纤还隔断了双绞线两端的电压电流通路。集中器在电气接口上检测电压电流的变化，把变化送到另一端接口并还原出来，对讲主机据此识别各分机的呼叫、占线与挂机状态，信令接口同时提供空闲与占线状态指示。
单板8路扩展，128路远端接口是怎么堆出来的？
扩展从一块板开始。一块板子支持1路到8路的扩展，每个扩展口可以接多部电梯，8路只是分支数量，不是接入电梯的数量上限；板子之间支持并联，任意数量并联都不影响系统性能，容量按现场电梯数量加板即可。
集中机箱把并联做成可维护的结构。使用 IDM-120N 机箱时支持12块板子热插拔，即支持128路远端接口，单板更换不必整机断电；使用集中机箱时支持网管集中管理，板卡与分支状态在网管侧统一查看。
多级系统级联同样可用，把汇聚点前移到楼栋或机房，尽量避免在双绞线上直接并联，信号传输性能更有保障。组网时按电梯组数、每组的远端数量算出所需分支数，再折算板卡数量与机箱槽位。
| 配置形态 | 板卡数量 | 远端接口 | 管理与维护 |
|---|---|---|---|
| 单板独立工作 | 1 块 | 8 路 | 手机蓝牙现场配置，无需机箱 |
| 多板并联 | 按需并联 | 8 路 × 板数 | 并联不影响系统性能 |
| IDM-120N 集中机箱 | 12 块 | 128 路 | 热插拔换板，网管集中管理 |

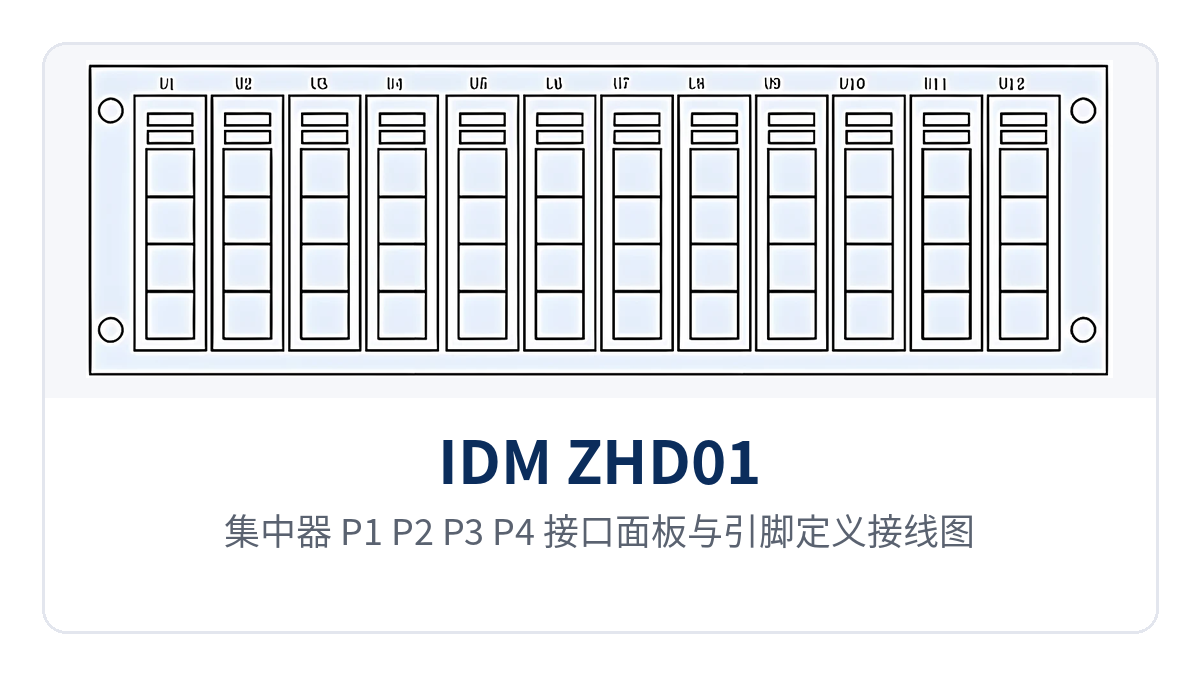

图2：IDM-120N 集中机箱满配12块集中器板卡前面板
每分支接口独立配号，精准寻址怎么落地？
每个分支接口都可以独立配置所接入终端的号码，寻址按分支走，而不是把整条线路上的设备混在一个地址池里。号码规划与电梯主机的地址表对应，一台主机就能准确呼通某一部电梯，不会串到同组的其他分支。
号码配置在本地完成。单块板子可以独立工作，通过蓝牙接口在手机上配置，现场调试不必带机箱、不必接笔记本；集中机箱内的板卡同样按分支逐个核对号码，投运前一次性核完。
地址规划要留余量，扩容前先把地址段划好再增板。受系统地址设置的限制，单套系统可支持至250路电梯对讲，实际可用路数以主机地址表和现场配置为准；新增板卡前把新分支的号码纳进同一地址段，避免与既有号码冲突。

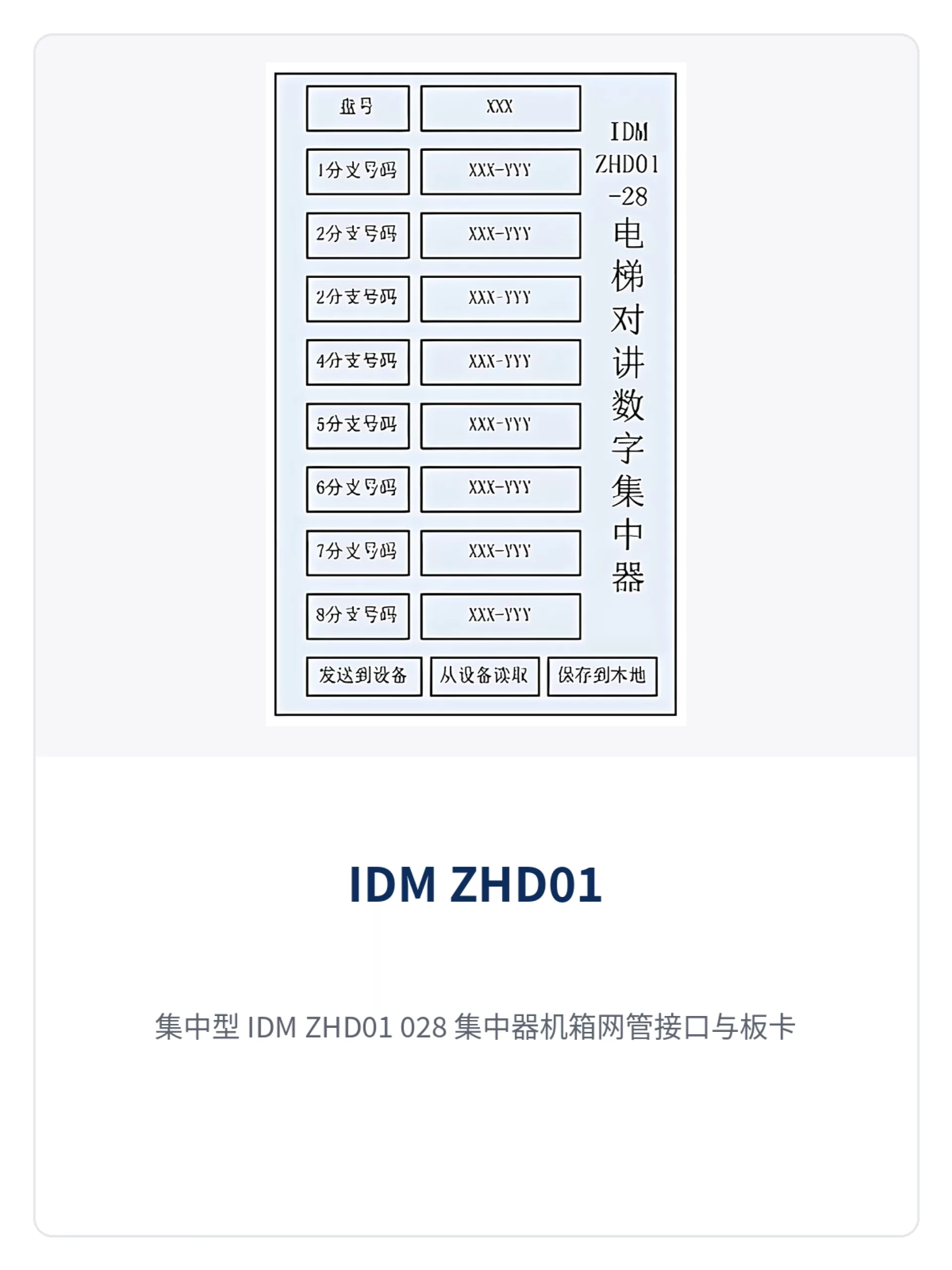

图3：单板手机蓝牙配置界面与分支号码设置
接线怎么接：P1、P2、P3、P4 接口与引脚定义
设备侧按四组接口划分：P1 为下游音频接口，P2 为下游信令接口，P3 为上游接口，P4 为网管接口。下游接各电梯分支，上游接对讲主机侧或光端机侧，网管接口提供 RS232 串口，设备使用5V电源供电。
| 接口 | 用途 | 引脚定义 |
|---|---|---|
| P1 | 下游音频 | Pin1～Pin8 依次为第1路～第8路音频 |
| P2 | 下游信令 | Pin1 为第1路信令 DT，Pin2～Pin8 依次对应第2～第8路信令 |
| P3 | 上游接口 | Pin1 上游音频，Pin2 上游信令，Pin3～Pin6 上下游模拟公共地 GND，Pin7、Pin8 为 +24V 接口电平输入口 |
| P4 | 网管接口 | Pin1 RS232 串口发送 TX，Pin2 RS232 串口接收 RX，Pin3 空，Pin4 串口公共地 GND，Pin5、Pin6 上下游模拟公共地 GND，Pin7、Pin8 为 +24V 接口电平输入口 |
P2 的 Pin2～Pin8 在原厂接线资料中按第2～第8路排列，现场施工前按随机接线图与厂家确认的线序核对，避免音频与信令接反。上游侧与光端机、对讲主机对接时，音频、信令与地线分组走线，接插件固定牢靠后再上电。
集中机箱内插板时先确认槽位与分支编号一致，再按号码表逐路核对；单板独立使用时按面板标识与接线图对应分支，配号后再接通主机侧。接线完成后先做单分支呼通试验，再逐个分支并接。
图4：集中器 P1、P2、P3、P4 接口面板与引脚定义接线图
核心功能与技术参数
核心功能
| 功能项 | 功能说明 |
|---|---|
| 8路扩展 | 单板支持1路到8路扩展，每个扩展口可以接多部电梯 |
| 多板并联与板卡热插拔 | 任意数量板子并联不影响系统性能；IDM-120N 机箱支持12块板卡热插拔 |
| 128路接口 | 12块板并联工作时提供128路远端接口 |
| 分支独立配号 | 每个分支接口独立配置所接入终端的号码，实现精准寻址 |
| 蓝牙手机配置 | 单板独立工作时可通过蓝牙接口在手机上配置 |
| 网管集中管理 | 使用集中机箱时支持网管集中管理，P4 提供 RS232 串口 |
| 信令电平检测与控制 | 对信令接口做电平检测和控制，提供空闲与占线状态指示 |
| 信令报文转发 | 接收并转发对讲信令报文，使报文由音频传输转换为数据接口 |
| 空闲通道断开 | 切换对讲音频通道，未使用的通道不再并接到线路中，减少音频线路损耗 |
| 多级系统级联 | 支持多级系统级联，避免在双绞线上直接并联影响信号传输性能 |
| 声音质量提升 | 补偿光端机输出阻抗低、幅值小的信号，提高声音传输效果 |
技术参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 产品名称 | IDM ZHD01-028 三菱电梯对讲数字集中器（电梯对讲分路器） | 与 ZHD01-006 本地对讲通话设备配套使用 |
| 供电 | 5V | 设备使用5V电源供电 |
| 扩展能力 | 单板1～8路，每个扩展口可接多部电梯 | 分支数按现场电梯数量规划 |
| 并联与机箱 | 任意数量板卡并联；IDM-120N 机箱12块板卡热插拔 | 机箱满配支持128路远端接口 |
| 远端接口 | 128路 | IDM-120N 集中机箱满配12块板卡时的远端接口数量 |
| 分支配号 | 每分支接口独立配置终端号码 | 号码与对讲主机地址表对应 |
| 配置方式 | 手机蓝牙（单板）、RS232网管（集中机箱） | 现场调试不必等机箱到位 |
| 系统寻址 | 单套系统可支持至250路电梯对讲 | 受主机地址设置限制，以现场配置为准 |
| 下游音频接口 | P1，Pin1～Pin8 共8路 | 每路对应一个电梯分支 |
| 下游信令接口 | P2，Pin1～Pin8 | Pin1 为第1路信令 DT |
| 上游接口 | P3，含音频、信令、GND、+24V电平输入 | 对接主机侧或光端机侧 |
| 网管接口 | P4，RS232 TX／RX／GND | 串口集中管理 |
| 状态指示 | 空闲与占线状态指示 | 由信令接口电平检测给出 |
差异化价值
| 差异化点 | 价值说明 |
|---|---|
| 单板8路扩展 | 一个分支口可接多部电梯，按电梯组加板扩容，不必按单部电梯配设备 |
| 12板热插拔并联 | IDM-120N 机箱满配达128路远端接口，单板换板不必整机断电 |
| 每分支接口可独立配置终端号码 | 号码与主机地址表一一对应，呼叫精准落到某一部电梯 |
| 单板可独立蓝牙配置 | 现场调试无需机箱与笔记本，弱电井里的单板也能先投运 |
典型应用场景
电梯物联网集成商：分散机房的对讲汇到一张网
住宅小区电梯机房多在顶层，监控室设在大堂、园区门岗或监控中心，机房之间往往已经铺了光缆。在机房侧用 IDM ZHD01-028 作为电梯终端接入设备，把多部电梯的对讲分支汇到一块板、多块板并联进机箱，再由一条光纤送到监控中心，电梯物联网平台按分支号码定位到具体楼栋与单元。
集成商在调试阶段用手机蓝牙给单板配号，不必等集中机箱到位，弱电井里的板卡也能先开通。后续小区扩建时按电梯数量加板，分支号码延续原有地址段，平台侧的配置改动很小。
轨道交通专网通信：站厅站台电梯对讲集中接入
轨道交通车站、机场航站楼的站厅、站台、出入口分布着多组电梯与自动扶梯，对讲终端分散在多个设备间，通信机房需要集中接入。IDM ZHD01-028 在机房侧承接各分支，12板热插拔机箱把容量做到128路远端接口，适合大站在一个机柜内收口，也便于纳入政府专网光纤通信方案统一规划。
运营窗口期换板不必整机断电，单板热插拔后按原分支号码恢复即可，其余分支的通话不受影响。网管侧通过 P4 的 RS232 串口集中查看板卡状态，值班员按分支号呼通对应点位，排查时先核号码再看线路。
工业与园区专网：弱电井里的电梯分支怎么规划
厂区、园区与商业综合体的电梯成组布置，弱电井空间有限，集中设备要贴着井道放。IDM ZHD01-028 单板体积小、只需5V供电，一块板管8个分支，适合按楼层或楼栋分散放置；电梯组数多的项目再进 IDM-120N 机箱统一管理。
分支号码规划与楼栋、单元、梯号对应，施工图上一路一号，验收时按号呼通即可核对。集中机箱放在弱电间，网管接口接入既有监控网，电梯对讲蓝牙配置与网管配置互为补充，运维人员不必逐层开门查线。
图5：集中型 IDM ZHD01-028 集中器机箱网管接口与板卡状态指示特写
