IDM NTD421电梯五方对讲光端机
专用接口卡、匹配三菱奥的斯信令、 双路单台覆盖五方、 免GSM计费
由于五方对讲电话和电话机的工作原理不同，普通的电话光端机不能使用。瑞光极远的五方对讲专用接口卡可以匹配五方对讲机的信令，实现局端与机房、轿厢、轿顶、井底五方通话。 五方对讲光端机有2路的IDM NT202(DT)、4路的IDM NT104（DT）、8路的IDM ENT448（DT）、30路的IDM 30EN（DT），等等。满足不同容量电梯群机房到局端监控室的信号传输，也适合监控室搬迁、合并等光纤接
IDM NTD421（DT）电梯五方对讲电话光端机是北京瑞光极远数码科技有限公司研制的电梯五方对讲光纤传输设备，用于把电梯机房的对讲语音与信令延伸到远端监控值班室。设备的核心是一块电梯五方对讲专用接口卡：接口卡匹配电梯对讲机的专用信令，在光纤两端透明还原呼叫、应答与报警状态，普通电话光端机按电话机原理设计，替代不了这一步。
设备采用双路电话光端机架构，单台覆盖电梯五方对讲的全部语音链路，并提供独立以太网通道、以电梯专用电源取电；机房与值班室两端成对使用，中间由光缆连接。作为专业的光端机厂家，瑞光极远在电梯终端场景的产品展示中，将这套电梯五方对讲光端机方案作为典型应用呈现。
核心参数速览：五方信令匹配 · 2-30路可选 · 独立以太网口 · 免GSM计费 · 电梯专用电源取电 · 光链路电气隔离抗干扰

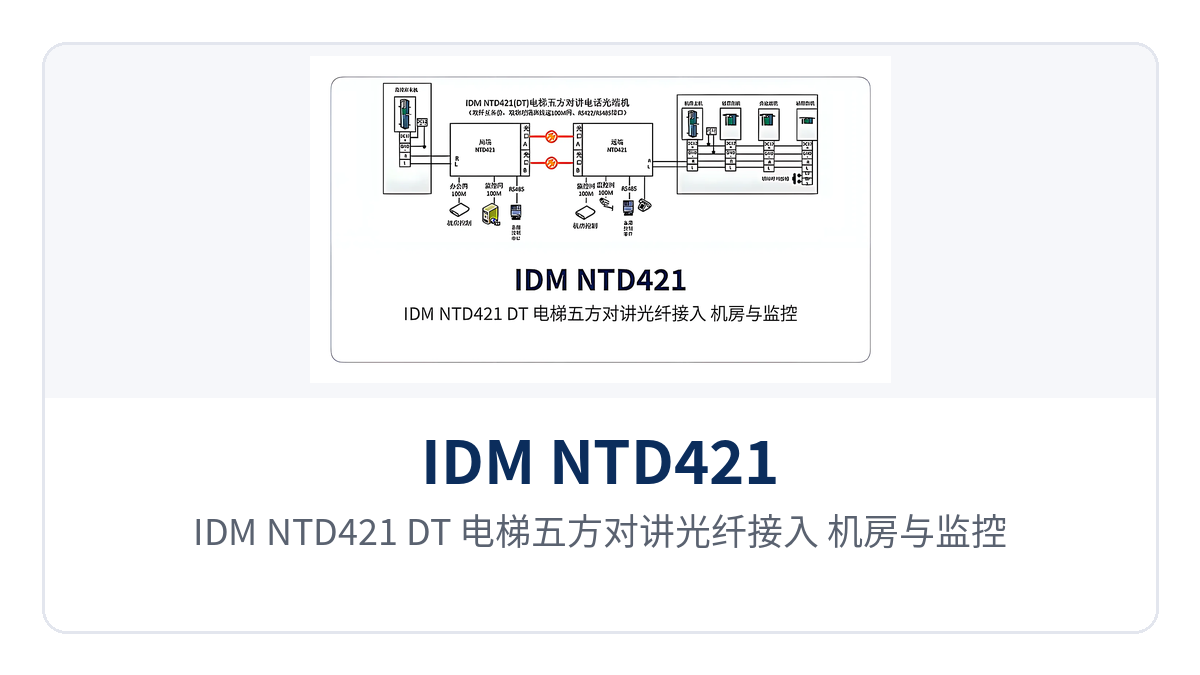

图1：IDM NTD421（DT）电梯五方对讲光纤接入 机房与监控值班室点对点组网示意
随着现代小区扩大，电梯机房与局端监控室的距离会超过五方对讲双绞线的传输范围。在机房与值班室两端各装一台 IDM NTD421（DT）、中间改走光缆，即可把这段链路升级为光纤，而对讲机原有的呼叫、应答与报警方式保持不变。这就是电梯五方对讲光纤接入的基本形态，也是超距场景替代 GSM 移动网的落地方式；整套电梯五方对讲光纤传输方案以电梯五方对讲光端机为核心，配合光端机与电话光端机产品线，由瑞光极远提供从电梯终端到值班室的光纤链路支撑。
电梯五方对讲光纤接入如何匹配对讲机专用信令？
电梯五方对讲光纤接入能跑通，关键在于五方对讲专用接口卡对电梯对讲机信令的匹配。电梯五方对讲电话与普通电话机的工作原理不同，普通电话光端机按电话机的馈电、振铃与话音传输设计，无法识别电梯五方对讲机的按压式报警与占线信令，因此不能直接套用。
IDM NTD421（DT）内置五方对讲专用接口卡，接口卡匹配五方对讲机的信令，在电气接口检测双绞线侧的电压电流变化，再经光纤在另一端还原。值班室主机据此识别各分机的呼叫、挂机与报警状态，实现局端与机房、轿厢、轿顶、井底五方通话。光纤链路隔断了铜缆两端的电压电流通路，电气上完全隔离，不受沿线强电磁干扰影响。
五方对讲机的品牌与制式直接影响接口配置，配置前需先确认现场系统属于哪一类：
三菱系统多采用音频信令，接口按音频方式配置；
奥的斯类系统多采用音频与电平信令，接口需同时处理电平状态；
模拟制式与数字制式对讲机的接口同样存在差异，线序与信号定义不能通用。
项目选型时需提供电梯品牌、对讲机型号与制式，IDM NTD421（DT）的具体接口卡配置以厂商技术资料为准。

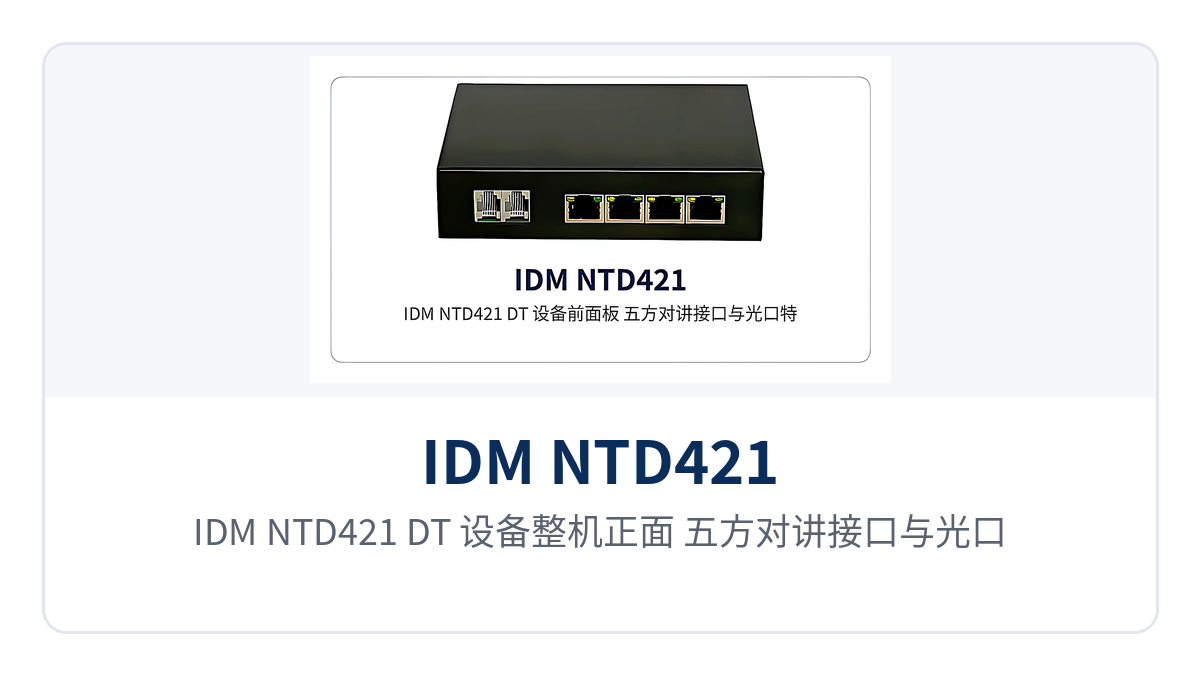

图2：IDM NTD421（DT）设备整机正面 五方对讲接口与光口布局
图3：五方对讲专用接口卡特写 接线端子与信令指示
电梯五方对讲专用接口卡是什么？为什么普通电话光端机无法替代？
电梯五方对讲专用接口卡是 IDM NTD421（DT）内部用于对接电梯五方对讲机信令的专用接口模块。五方对讲电话与普通电话机的信号方式不同：普通电话光端机传输的是标准电话话音与馈电、振铃信令，而电梯五方对讲机依靠专用电压电流特征表达呼叫与报警，两者格式不互通。
只有换装专用接口卡后，光端机才能识别对讲机信令并在光纤两端透明还原。五方对讲专用接口卡匹配对讲机信令，普通电话光端机无法替代，这属于电梯五方对讲光纤传输方案中不可省略的环节。
IDM NTD421（DT）电梯五方对讲电话光端机的核心功能围绕这一环节设计，配置如下表所示。
功能项 | 功能说明 |
|---|---|
五方对讲信令匹配 | 内置五方对讲专用接口卡，匹配电梯五方对讲机信令，在光纤两端还原呼叫、应答与状态信号 |
电压电流特性还原 | 检测双绞线侧的电压电流变化，经光纤传输后在另一端还原，保持对讲主机对各分机状态的正确识别 |
双路语音通道接入 | 双路电话光端机架构，一台设备接入双路电梯对讲语音通道，单台覆盖电梯五方对讲的全部通话链路 |
光纤长距离延伸 | 以光纤替代铜缆承载语音，链路不再受双绞线传输范围的限制，适应井道上下、跨楼栋与跨园区布放 |
抗干扰与电气隔离 | 光纤链路实现电气隔离，不受沿线电磁干扰影响，也不存在双绞线两端地电位差导致的通信异常 |
独立以太网通道 | 提供独立以太网通道，可承载轿厢视频监控等以太网业务，带宽规格以厂商技术资料为准 |
集中接入配合 | 可与电梯对讲集中器、分路器配合，把多部电梯的对讲信号经光纤汇聚到监控中心统一管理 |
电梯专用电源取电 | 采用专用电源连接电梯供电电源，机房侧就近取电，安装方便 |
图4：IDM NTD421（DT）设备后面板 电源与接地端子
IDM NTD421（DT）技术参数
IDM NTD421（DT）电梯五方对讲电话光端机的主要技术参数如下表，型号为双路型电梯对讲光纤传输设备，具体配置随项目确认。
项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
产品名称 | IDM NTD421（DT）电梯五方对讲电话光端机 | 电梯五方对讲系统光纤传输专用设备，双路电话光端机架构 |
应用对象 | 电梯五方对讲电话系统 | 电梯机房与监控值班室之间成对使用 |
对讲通道 | 双路 | 匹配电梯五方对讲机信令，通道数量与接口制式以厂商技术资料为准 |
容量覆盖 | 2至30路系列可选 | 2路 IDM NT202(DT)、4路 IDM NT104（DT）、8路 IDM ENT448（DT）、30路 IDM 30EN（DT），满足不同容量电梯群 |
传输介质 | 光纤 | 替代双绞线延伸五方对讲语音与信令，光传输距离由光模块与线路条件决定，以厂商技术资料为准 |
以太网通道 | 独立以太网通道 | 可承载轿厢视频监控等以太网业务，带宽规格以厂商技术资料为准 |
供电方式 | 电梯专用电源连接电梯供电电源 | 机房侧就近取电，电压范围以厂商技术资料为准 |
接口配置 | 对讲接口、光接口 | 对讲接口按现场电梯品牌与制式配置对应接口卡，向厂家确认 |
工作环境 | 电梯机房、监控值班室 | 温度、湿度等指标以厂商技术资料为准 |
图5：IDM NTD421（DT）整机侧视 散热结构与安装孔位
本页性能指标以厂商技术资料为准；项目选型涉及通道数量、传输距离与接口制式时，建议由厂家按现场条件出配置清单。
IDM NTD421（DT）电梯五方对讲电话光端机的差异化价值
IDM NTD421（DT）的价值集中在信令匹配、容量覆盖、以太网同缆承载与计费方式四点上，如下表所示。
差异化点 | 对现场的价值 |
|---|---|
五方信令匹配：专用接口卡匹配五方对讲信令 | 普通电话光端机无法替代这一环节，对讲机原有的呼叫、应答与报警方式保持不变 |
2-30路可选：2至30路系列可选 | 电梯群扩容与监控室搬迁合并一套光纤搞定，从2路 IDM NT202(DT) 到30路 IDM 30EN（DT）按电梯群规模选型 |
独立以太网口：独立以太网通道同缆承载视频 | 提供独立以太网通道，可承载轿厢视频监控等以太网业务，带宽规格以厂商技术资料为准 |
免GSM计费：光纤替代GSM免按路按月计费 | 光缆一次敷设长期使用，不按路按月收费，也不占用无线频段 |
图6：机房侧 IDM NTD421（DT）光端机与五方对讲主机并柜安装
这四点共同决定了 IDM NTD421（DT）适用于双绞线难以覆盖、又要求语音清晰稳定的电梯对讲现场。具体点位数量与链路走向，需按项目实际情况与厂家确认。
电梯五方对讲光端机2路到30路怎么选？容量如何匹配电梯群？
电梯五方对讲光端机2路到30路怎么选，取决于电梯群规模与监控室接入路数。电梯终端侧的五方对讲光端机按对讲通道数分级，容量与现场规模的对应关系如下：
2路 IDM NT202(DT)：适合单部或少量电梯成对直连；
4路 IDM NT104（DT）、8路 IDM ENT448（DT）：适合中等容量电梯群机房到局端监控室的信号传输；
30路 IDM 30EN（DT）：适合大容量电梯群以及监控室搬迁、合并时的集中光纤接入。
单机覆盖2路至30路容量可选，适配不同电梯群机房到局端监控室的信号传输，也适合监控室搬迁、合并等光纤接入传输场合。
图7：小区多部电梯对讲经光纤汇聚值班室应用示意
选型可分三步走：
统计电梯点位数量与值班室接入路数，确定所需对讲通道数；
按电梯对讲机品牌与制式确认接口卡类型，模拟与数字制式的接口不能互换；
确定机房与值班室之间的光缆路由与两端成端位置，再按机房或电梯群分组配置设备。
IDM NTD421（DT）作为双路型号，适合按机房或电梯群分组配置；超过双路需求时，先经电梯对讲集中器、分路器汇接再接入汇聚设备。大容量型号适合原有电梯管理中心搬迁时的集中接入，也适合城市 96333 电梯集中智慧管理工程的中枢汇接。作为专业的光端机厂家，瑞光极远可提供上述全系列电梯五方对讲光端机产品与选型支持。
电梯五方对讲光纤与GSM区别：免GSM计费的超距传输如何实现？
电梯五方对讲光纤与GSM区别的核心，在于传输介质、运行成本与可靠性。GSM 方式借用移动网络把对讲信号送出机房，不受双绞线距离限制，但要受制于 GSM 的收费模式，每路每月计费；多部电梯长期运行，费用随路数累积，且依赖公网信号，弱覆盖楼宇与地下井道易受影响。
光纤替代GSM，免GSM计费：以光缆直接连到值班室，一次敷设即可长期使用，无需按路按月付费，也不占用无线频段。IDM NTD421（DT）采用光纤固定链路，语音经光缆直达值班室，无需设置无线中继。

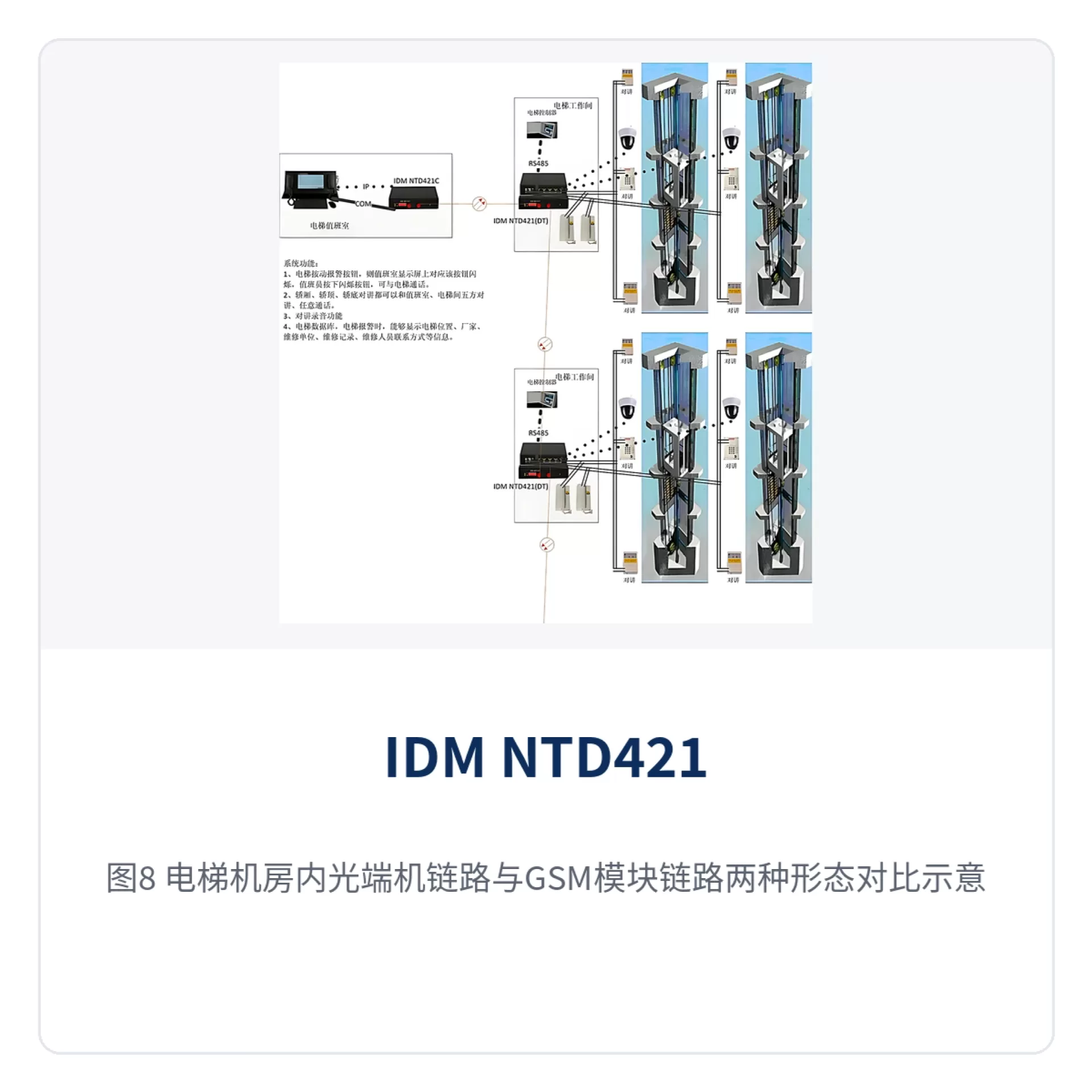

图8：电梯机房内光端机链路与GSM模块链路两种形态对比示意
基于双绞线的五方对讲系统，传输距离一般限制在 1~2km 以内，且受小区电缆布线条件制约。当机房与值班室距离超出这一范围，或原有线路老化需要重新敷设时，改用光纤更合理；IDM NTD421（DT）的光传输距离由光模块与线路条件决定，具体指标以厂商技术资料为准。
除 GSM 外，市场上还有 FM 无线方式，其频段容易受到干扰、带宽较低。光纤链路在抗干扰能力与带宽裕量上更有优势，适合需要长期稳定运行的对讲系统。
电梯对讲光端机怎么接电梯供电？现场如何接线取电？
电梯对讲光端机怎么接电梯供电？IDM NTD421（DT）采用专用电源连接电梯供电电源，机房侧就近取电，现场不需要单独布设电源线路。整体接线分三部分：
机房侧接入：把五方对讲主机引出的音频与信令线接入 IDM NTD421（DT）的对讲接口，设备以专用电源连接电梯供电电源取电；轿厢、轿顶、底坑等点位已由随行电缆连接到机房，无需另行布线。
值班室侧接入：把另一端设备放在监控值班室，对讲接口接值班主机，值班员即可呼通并监听各电梯点位。
中间光缆：沿弱电井或线槽敷设，两端成端后接入光口，链路即可开通。

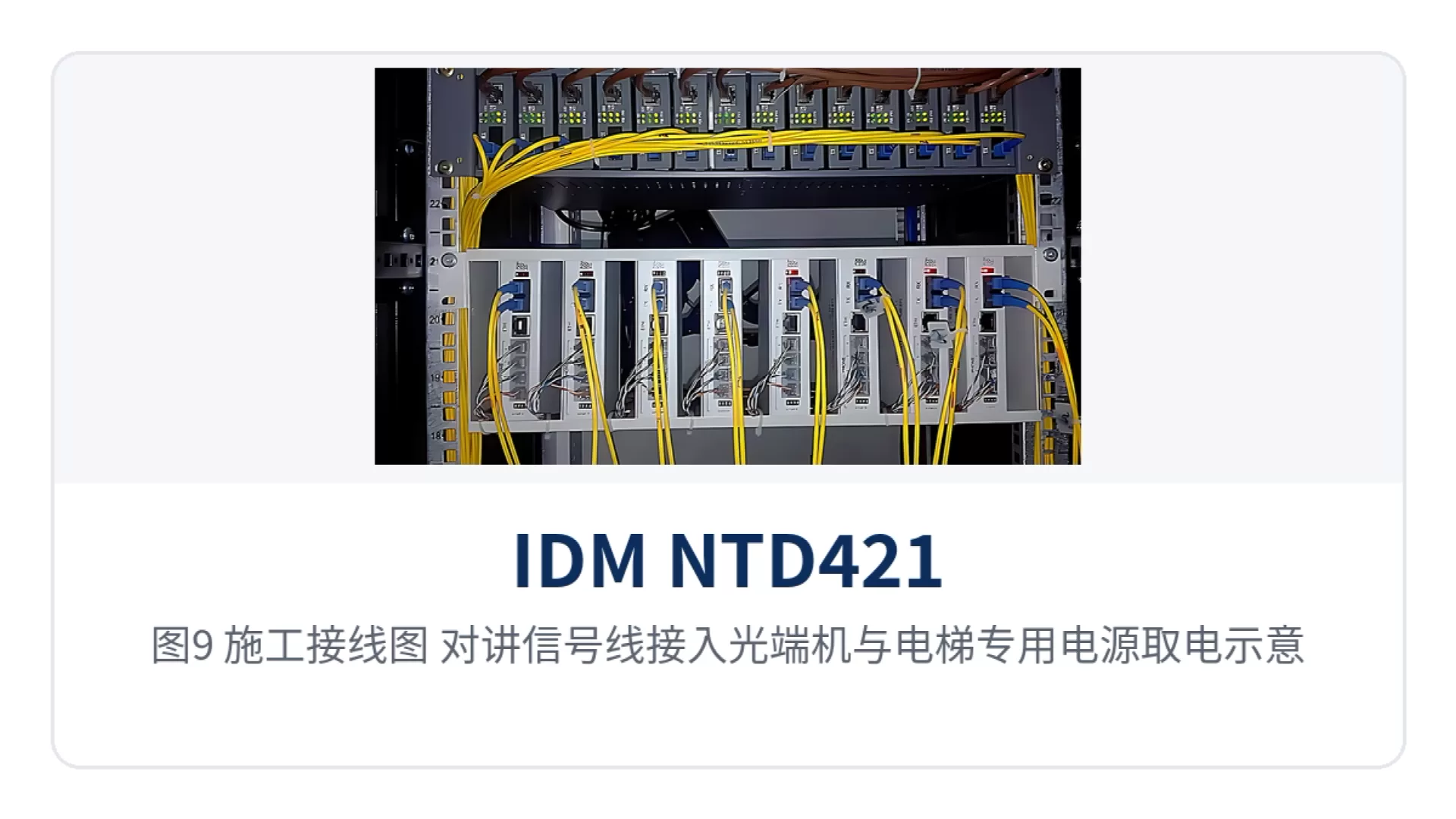

图9：施工接线图 对讲信号线接入光端机与电梯专用电源取电示意
多部电梯集中管理时，可在机房侧先把多路对讲信号经电梯对讲集中器、分路器汇接，再接入光端机或汇聚设备，把电梯群对讲统一延伸至监控中心。
对讲机品牌不同、制式为模拟或数字不同时，接口与线序存在差异，施工前应与厂家确认五方对讲专用接口卡与接线定义，避免现场返工。
典型应用场景
电梯物联网与智慧社区集成商
住宅小区电梯机房多位于顶层或设备层，值班室常在底层大堂、园区门岗或监控中心，两者距离往往超过双绞线直连范围。在机房与监控中心之间敷设光缆、两端安装 IDM NTD421（DT）后，轿厢被困人员按压报警按钮，值班员即可接通并持续安抚，同时通知维保与救援人员，缩短困人处置时间。
独立以太网通道可把轿厢监控纳入同一根光缆，减少重复布线与井道占用；监控室搬迁或合并时，链路随光缆一并迁移。

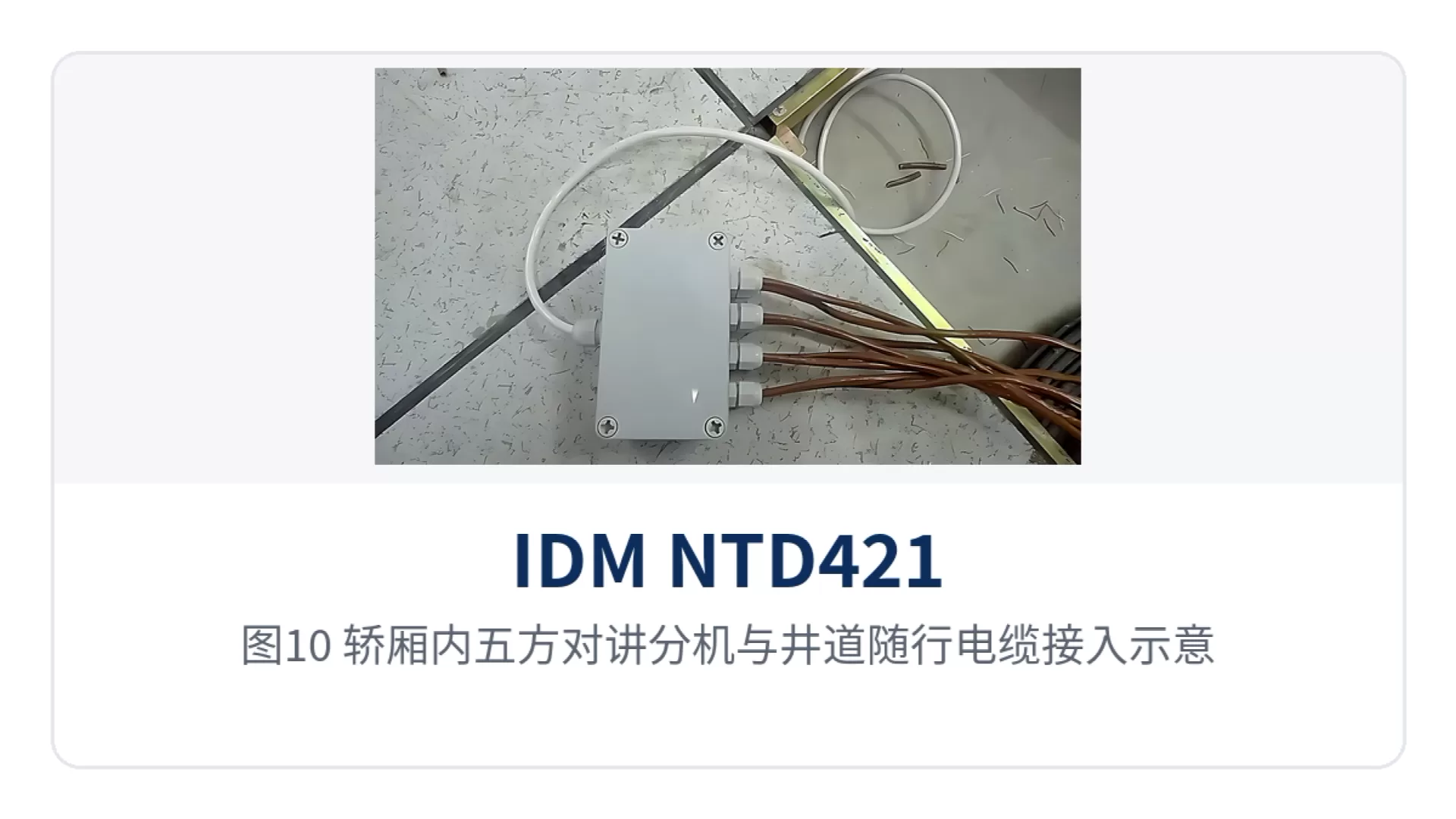

图10：轿厢内五方对讲分机与井道随行电缆接入示意
城市96333电梯集中智慧管理工程
城市 96333 电梯集中智慧管理工程要把分散在多个小区、多个楼栋的电梯对讲汇接到集中值守点。IDM NTD421（DT）按机房或电梯群分组配置，把双路对讲语音经光纤上送。
电梯数量多的枢纽节点可改用 8路 IDM ENT448（DT）或30路 IDM 30EN（DT）集中接入。光纤链路电气隔离、维护界面清晰，集中值守点呼通一次即可确认轿厢、轿顶、井底各点位状态。
电梯维保与物业监控中心
电梯维保公司与物业监控中心常需对分散在多个园区、多个楼栋的电梯集中值守。IDM NTD421（DT）把各机房的对讲语音经光纤汇入园区电梯专网，由监控中心统一呼通轿厢、轿顶、井底各点位。
维保人员先在中心与被困乘客取得联系并安抚，再调度就近小组赶赴现场，缩短响应时间。光纤接入免去了每月的 GSM 计费，也无需在楼内布设超长双绞线。
图11：监控中心值班室 光端机与五方对讲值班主机接线现场
常见问题
电梯五方对讲光端机怎么选型，需要核对哪些参数？
选型核对项包括：电梯品牌与对讲机型号、制式（模拟或数字），制式决定对讲接口卡配置；对讲通道数量，IDM NTD421（DT）为双路电话光端机形态，超出双路接入需求的项目可先经电梯对讲集中器、分路器把多路对讲信号汇接，再接入光端机或汇聚设备；机房到值班室的链路距离与光纤条件，光传输距离由光模块与线路条件决定；是否需要独立以太网通道承载轿厢视频监控；供电条件与机房取电方式。建议把现场电梯品牌、制式与通道需求整理后向厂家确认配置清单。
查看完整回答电梯五方对讲电话光端机是什么，主要用在哪些场景？
电梯五方通话覆盖值班室、电梯机房、轿厢内、轿顶、底坑五个位置。轿厢、轿顶、底坑经电梯随行电缆汇聚到机房电控箱，值班室一侧单独布线；当机房与值班室的距离超出双绞线可传输范围时，在两端各安装一台 IDM NTD421（DT）、中间改走光缆，即可把这段链路从铜缆升级为光纤。IDM NTD421（DT）为双路电话光端机形态，机房与值班室成对点对点使用，对讲机原有的呼叫、应答与报警方式保持不变。
查看完整回答为什么电梯五方对讲不能直接用普通电话光端机？
普通电话光端机传输的是电话机话音与标准电话信令，而电梯五方对讲机采用专用信令，两者不能直接替换。IDM NTD421（DT）配置五方对讲专用接口卡，接口卡匹配对讲机信令。光纤链路隔断了铜缆两端的电压电流通路，IDM NTD421（DT）在电气接口检测电压电流变化，经光纤在另一端还原，值班室主机据此识别各分机的呼叫、占线与挂机状态。现场对讲机品牌与制式直接影响接口配置，三菱系统多采用音频信令，奥的斯类系统多采用音频与电平信令，两类接口互不相同。
查看完整回答安装接线后对讲不通或通话有杂音，应该怎么排查和维护？
排查建议按链路分段进行：先确认两端 IDM NTD421（DT）成对配置、光口跳线已正确成端；再用光功率计核对收光值是否在正常范围；随后检查对讲接口的接线与线序是否符合厂家定义、接口卡制式是否与现场电梯对讲机匹配；再确认设备以专用电源连接电梯供电电源、供电正常；最后检查光缆与跳线端面是否清洁、弯曲半径是否过小。通话有杂音多与接触不良、接口卡制式不匹配或地电位干扰有关。日常维护建议断电后插拔光口、定期清洁端面并复测光功率，仍异常时建议联系厂家技术支持。
查看完整回答电梯五方对讲能传多远，什么情况下需要改用光纤？
电梯五方对讲常用四芯总线制布线（如 RVVP 4×0.75 型线缆），基于双绞线的传输距离一般限制在 1~2km 以内，并受小区电缆布线条件制约。当电梯机房与值班室的距离超出该范围，或原有双绞线线路老化、需要重新敷设时，改用光纤传输更合理。GSM 移动网方式受收费模式制约，长期运行成本不易控制；FM 无线传输的频段容易受到干扰，带宽较低。IDM NTD421（DT）采用光纤固定链路，不依赖移动网络与无线频段，具体光传输距离以厂商技术资料为准。
查看完整回答
