IDM NT202 （DT）三菱电梯数字式五方对讲光端机

IDM NT202（DT）2路三菱电梯数字式五方对讲光端机是北京瑞光极远数码科技有限公司研制的电梯五方对讲光纤传输设备，作为专业的电梯终端产品展示，该设备用于把三菱电梯数字式五方对讲的语音与信令从电梯机房经光纤延伸到局端监控室。随着现代小区规模扩大，电梯局端监控室值班机房与电梯机房的距离往往超过五方对讲双绞线的传输距离，其中一种应对方式是改用 GSM 移动网传输，但这种方式受制于 GSM 的收费模式，长期运行不太经济合理。在电梯机房与监控室两端各装一台 IDM NT202（DT）、中间改走光缆，即可实现电梯机房到监控室光纤延伸，把这段链路从双绞线升级为光纤，而对讲机原有的呼叫、应答与报警方式保持不变。作为瑞光极远旗下的光端机厂家代表产品，这款电话光端机有效解决了电梯监控室搬迁光纤接入的难题，为电梯五方对讲光纤传输提供了可靠的光端机解决方案。

核心参数速览：2路五方对讲语音通道 · 三菱电梯数字式专用信令接口卡 · 光纤替代双绞线 · 独立以太网通道 · 电梯专用电源取电 · 机房与监控室成对点对点

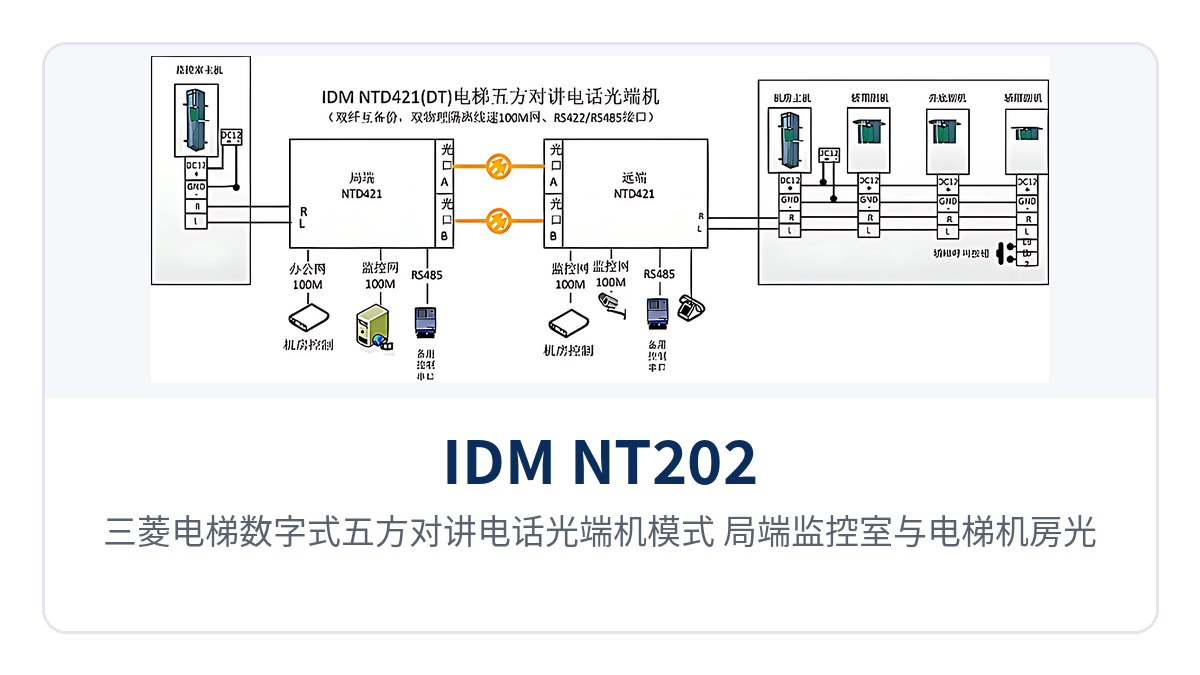

图1：三菱电梯数字式五方对讲电话光端机模式 局端监控室与电梯机房光纤互连组网示意

三菱电梯数字式五方对讲光端机是什么？五方通话怎么在光纤上跑起来？

电梯终端五方对讲光端机是把电梯五方对讲系统在机房侧与监控室侧之间的双绞线链路替换为光纤链路的传输设备。电梯五方对讲覆盖值班室、电梯机房、轿厢内、轿顶、底坑五个点位，其中轿厢、轿顶、底坑由电梯随行电缆汇接到机房电控箱，值班室一侧单独布线，现场常用四芯总线制布线，例如 RVVP 4×0.75 型线缆。真正需要跨机房送到值班室的，只有对讲主机与机房之间的那一段语音与信令链路。

当机房与值班室的距离超出双绞线可传输范围时，处理办法是在两端加装光端机、中间改走光缆。瑞光极远 IDM NT202（DT）在机房与监控室两端成对安装，2路对讲语音与信令在光纤上透明传输；光纤链路隔断了铜缆两端的电压电流通路，设备在电气接口检测电压电流变化，再经光纤在另一端还原，监控室主机据此识别各分机的呼叫、占线与挂机状态，实现值班室与机房、轿厢、轿顶、底坑各点之间的正常通话。

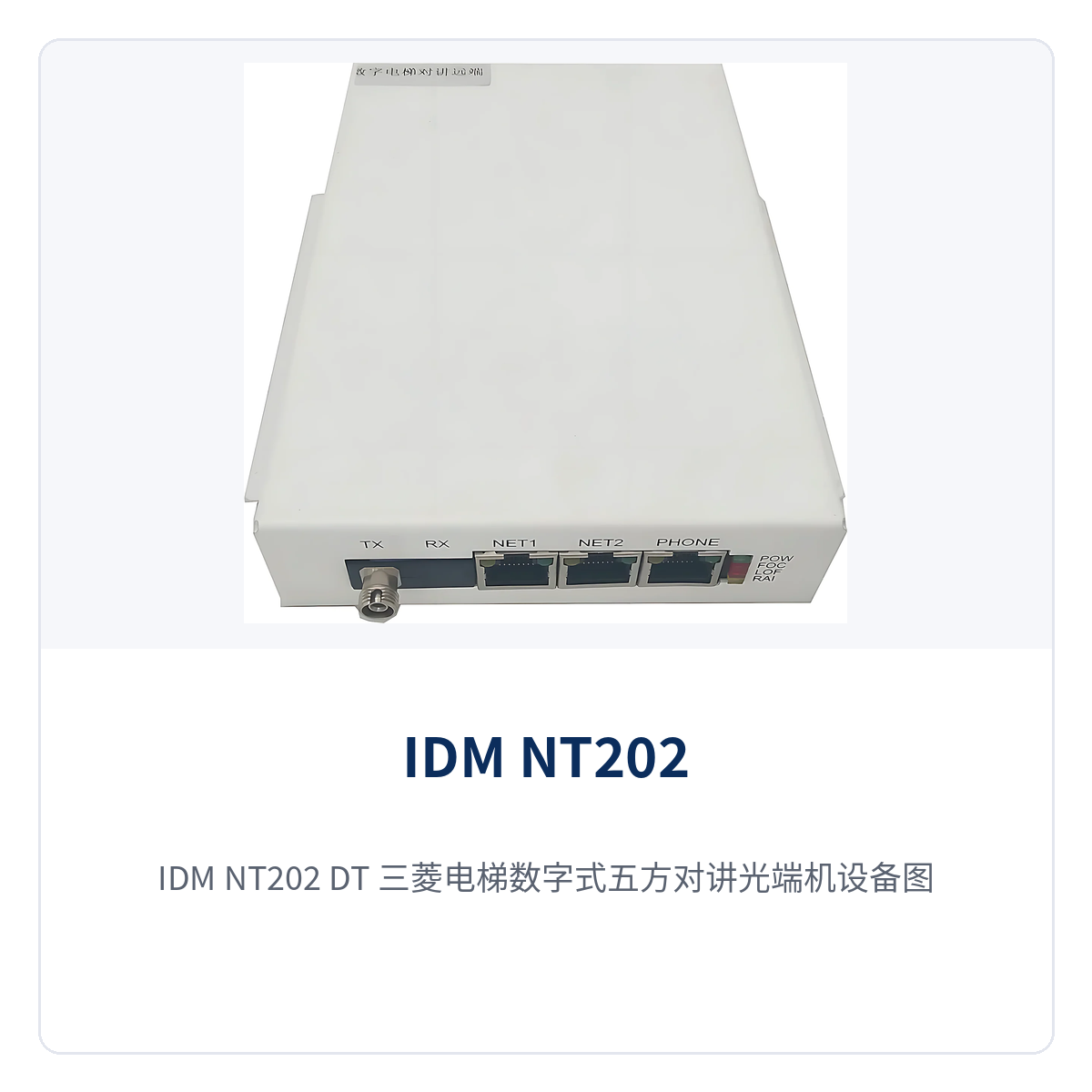

图2：IDM NT202（DT）三菱电梯数字式五方对讲光端机设备图 前面板对讲接口与光口特写

三菱电梯数字式对讲为什么不能直接用普通电话光端机？

数字式五方对讲电话与普通电话机的工作原理不同，普通电话光端机按电话机的馈电、振铃与话音传输设计，无法识别三菱电梯数字式对讲机的信令，因此不能直接套用。瑞光极远 IDM NT202（DT）配置五方对讲专用接口卡，由专用信令接口卡匹配三菱电梯数字式对讲机信令，在光纤两端还原呼叫、应答与报警状态，从而实现局端与机房、轿厢、轿顶、井底五方通话。

接口配置与现场对讲机的品牌、制式直接相关。三菱电梯数字式系统与老款模拟系统、以及其他品牌系统的接口互不相同，项目选型时需要提供电梯品牌、对讲机型号与制式，接口卡配置以厂商技术资料为准。

2路三菱电梯数字式五方对讲光端机与8路、30路型号怎么选？

五方对讲光端机按对讲容量分级，2/8/30路容量可选，匹配不同规模电梯群到监控室传输，也适合电梯监控室搬迁光纤接入、监控室合并等光纤接入传输场合。选型时先统计电梯点位数量与监控室需要接入的路数，再按电梯对讲机的品牌与制式确认接口卡型号。

型号	对讲容量	适用场合
IDM NT202（DT）	2路	单部或少量电梯，机房与监控室成对点对点光纤延伸
IDM ENT448（DT）	8路	中等容量电梯群，多部电梯对讲在机房汇聚后经一条光纤送至监控室
IDM 30EN（DT）	30路	大容量电梯群，或原有电梯管理中心搬迁、合并时的集中接入

容量与接口配置以厂商技术资料为准。多部电梯集中管理时，可在机房侧先把多路对讲信号经电梯对讲集中器、分路器汇接，再接入光端机或汇聚设备，把电梯群对讲统一延伸至监控中心。

IDM NT202（DT）核心功能

瑞光极远 IDM NT202（DT）围绕三菱电梯数字式五方对讲的光纤传输设计，功能配置如下表。

功能项	功能说明
专用信令接口卡匹配	内置五方对讲专用接口卡，匹配三菱电梯数字式对讲机信令，在光纤两端还原呼叫、应答与报警状态
电压电流特性还原	在电气接口检测双绞线侧的电压电流变化，经光纤传输后在另一端还原，保持对讲主机对各分机状态的识别
2路对讲语音通道接入	单台设备接入2路电梯对讲语音通道，覆盖单部或少量电梯的五方对讲链路
光纤长距离延伸	以光纤替代双绞线承载语音与信令，链路不再受双绞线传输范围限制，适应井道上下、跨楼栋与跨园区布放
抗干扰与电气隔离	光纤链路实现电气隔离，不受沿线电磁干扰影响，也不存在双绞线两端地电位差导致的通信异常
独立以太网通道	提供独立以太网通道，可随路承载轿厢视频监控等以太网业务，带宽规格以厂商技术资料为准
集中接入配合	可与电梯对讲集中器、分路器配合，把多部电梯的对讲信号经光纤汇聚到监控中心统一管理
电梯专用电源取电	采用专用电源连接电梯供电电源，机房侧就近取电，安装时不必单独布设电源线路

IDM NT202（DT）技术参数

瑞光极远 IDM NT202（DT）三菱电梯数字式五方对讲光端机的主要技术参数如下表，型号为2路容量的电梯对讲光纤传输设备，具体配置随项目确认。

项目	参数/指标	说明/适用条件
产品名称	IDM NT202（DT）三菱电梯数字式五方对讲光端机	电梯数字式五方对讲系统光纤传输专用设备，2路容量
应用对象	三菱电梯数字式五方对讲系统	电梯机房与局端监控室之间成对使用
对讲通道	2路	匹配三菱电梯数字式对讲机信令，通道数量与接口制式以厂商技术资料为准
容量系列	2路 IDM NT202（DT）、8路 IDM ENT448（DT）、30路 IDM 30EN（DT）等	满足不同容量电梯群机房到局端监控室的信号传输
传输介质	光纤	替代双绞线延伸五方对讲语音与信令，光传输距离由光模块与线路条件决定，以厂商技术资料为准
以太网通道	独立以太网通道	可承载轿厢视频监控等以太网业务，带宽规格以厂商技术资料为准
供电方式	电梯专用电源连接电梯供电电源	机房侧就近取电，电压范围以厂商技术资料为准
接口配置	对讲接口、光接口	对讲接口按现场电梯品牌与制式配置对应接口卡，向厂家确认
工作环境	电梯机房、局端监控室	温度、湿度等指标以厂商技术资料为准

本页性能指标以厂商技术资料为准；项目选型涉及对讲容量、传输距离与接口制式时，建议由光端机厂家按现场条件出配置清单。

光纤替代双绞线：超距与监控室搬迁怎么接线？

瑞光极远 IDM NT202（DT）采用两端成对的点对点方式，接线分为机房侧接入、监控室侧接入与中间光缆三部分。

• 机房侧接入：把五方对讲主机引出的音频与信令线接入 IDM NT202（DT）的对讲接口，设备以专用电源连接电梯供电电源取电；轿厢、轿顶、底坑等点位已由随行电缆连接到机房，不需要另行布线。

• 监控室侧接入：把另一端设备安装在局端监控室，对讲接口接值班主机，值班员即可呼通并监听各电梯点位。

• 中间光缆：沿弱电井、电缆桥架或线槽敷设，两端成端后接入光口，链路即可开通。

• 多部电梯集中接入：先在机房侧把多路对讲信号经电梯对讲集中器、分路器汇接，再接入光端机或汇聚设备，把电梯群对讲统一延伸至监控中心。

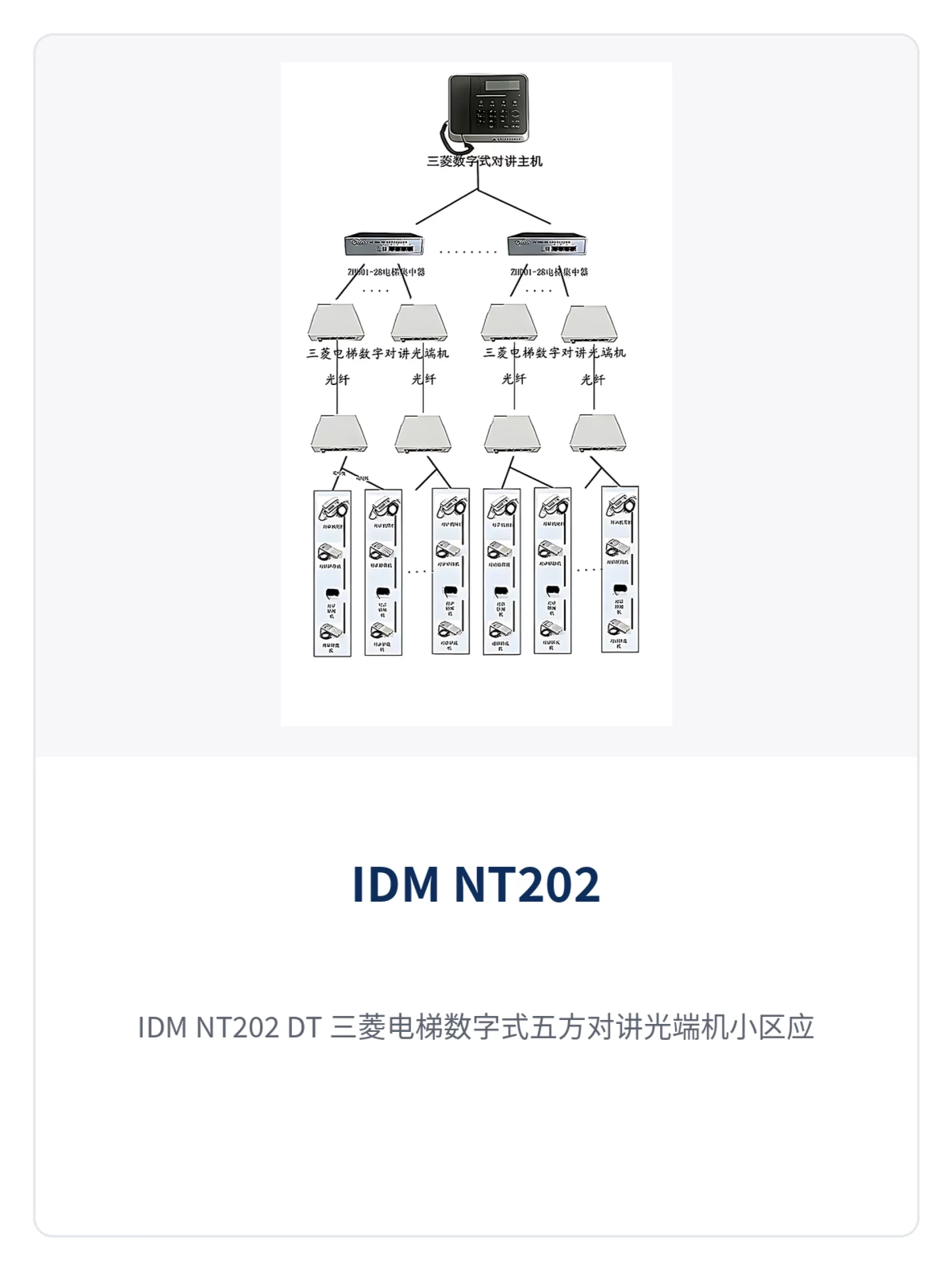

图3：IDM NT202（DT）三菱电梯数字式五方对讲光端机小区应用图 电梯群机房汇聚接入监控室示意

光纤替代双绞线，突破距离限制且无GSM收费模式负担，一次敷设即可长期使用，不必按路按月计费。施工时还有两点需要留意。

• 对讲机的品牌与制式不同时，接口与线序存在差异，施工前应与厂家确认接口卡与接线定义，避免现场返工。

• 监控室搬迁或合并时，只需把监控室侧设备随新机房重新就位、光缆两端重新成端，对讲链路即可随光缆迁移。

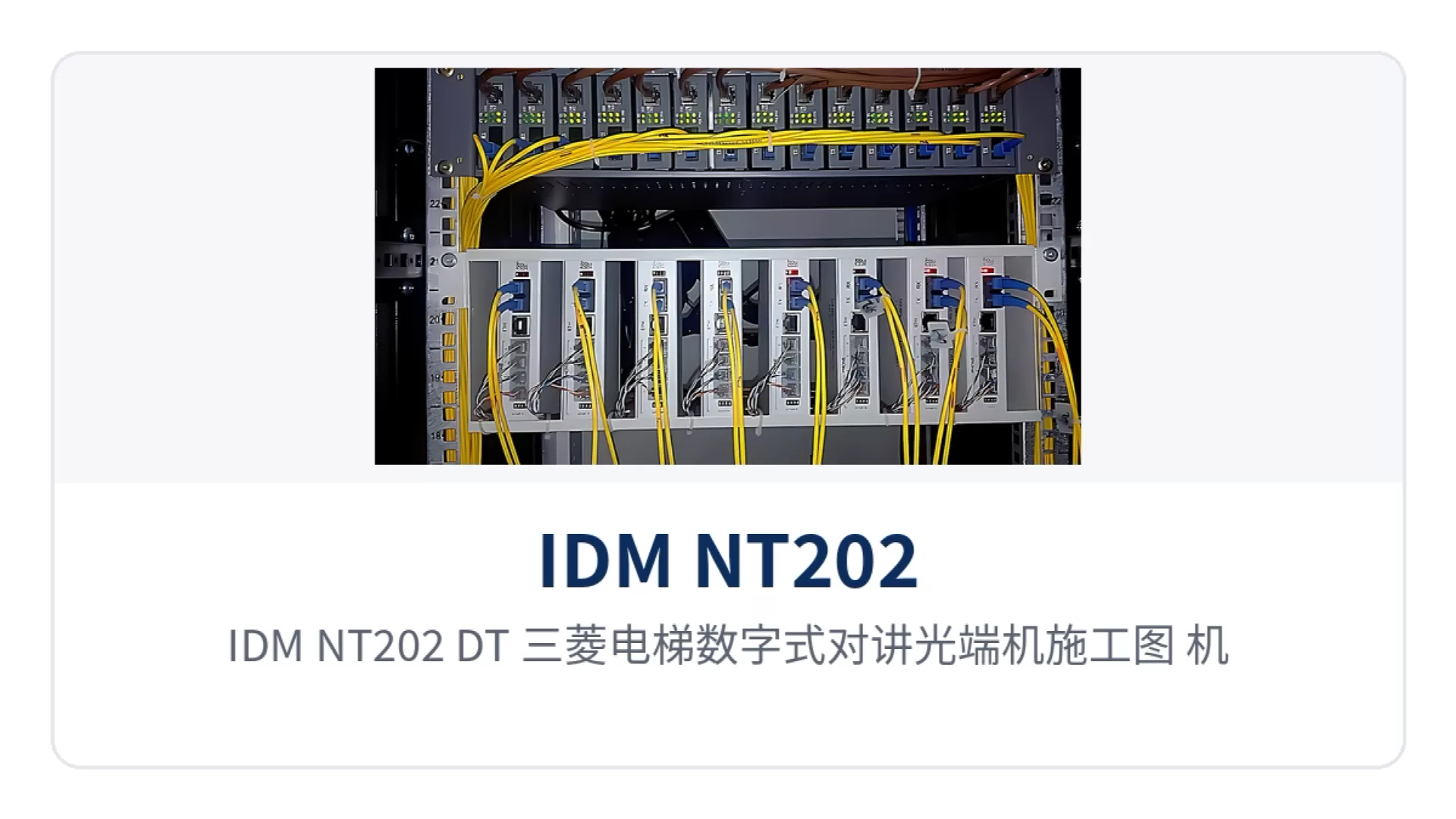

图4：IDM NT202（DT）三菱电梯数字式对讲光端机施工图 机房侧设备就位与对讲信号接线

典型应用场景

电梯物联网与智慧社区集成商

住宅小区的电梯机房多位于顶层或设备层，监控室常设在底层大堂、园区门岗或监控中心，两者距离往往超过双绞线直连范围。在电梯机房到监控室光纤延伸的链路中，于机房与监控室之间敷设光缆、两端安装 IDM NT202（DT）后，轿厢被困人员按压报警按钮，值班员即可接通并持续安抚，同时通知维保与救援人员，缩短困人处置时间。电梯物联网项目还可利用这款电梯终端设备提供的独立以太网通道承载轿厢监控等产品展示业务，把对讲与视频纳入同一光缆资源，减少重复布线与井道占用。

物业集团电梯监控中心

物业集团需要把分散在多个园区、多个楼栋的电梯对讲集中值守。IDM NT202（DT）把各机房的对讲语音经光纤汇入园区电梯专网，由监控中心统一呼通轿厢、轿顶、底坑各点位；维保人员在中心先与被困乘客取得联系并安抚，再调度就近小组赶赴现场，缩短响应时间。这套电梯五方对讲光纤传输方案不必依赖 GSM 按月计费，也无需在楼内布设超长双绞线，适合电梯监控室搬迁光纤接入、合并时的链路迁移。

工业与园区专网通信集成商

工业园区、厂区与办公园区的电梯机房分散在车间、辅助厂房等点位，集控室距离远，部分站点无人值守。IDM NT202（DT）把分散机房的对讲语音经光缆延伸至集控室，值班人员不必到现场即可呼通各电梯点位。专网项目可由设备自带的独立以太网通道随路承载监控、告警等数据业务，光缆沿园区管沟、电缆桥架一次敷设，跨楼栋、跨园区的语音延伸无需另建传输通道。

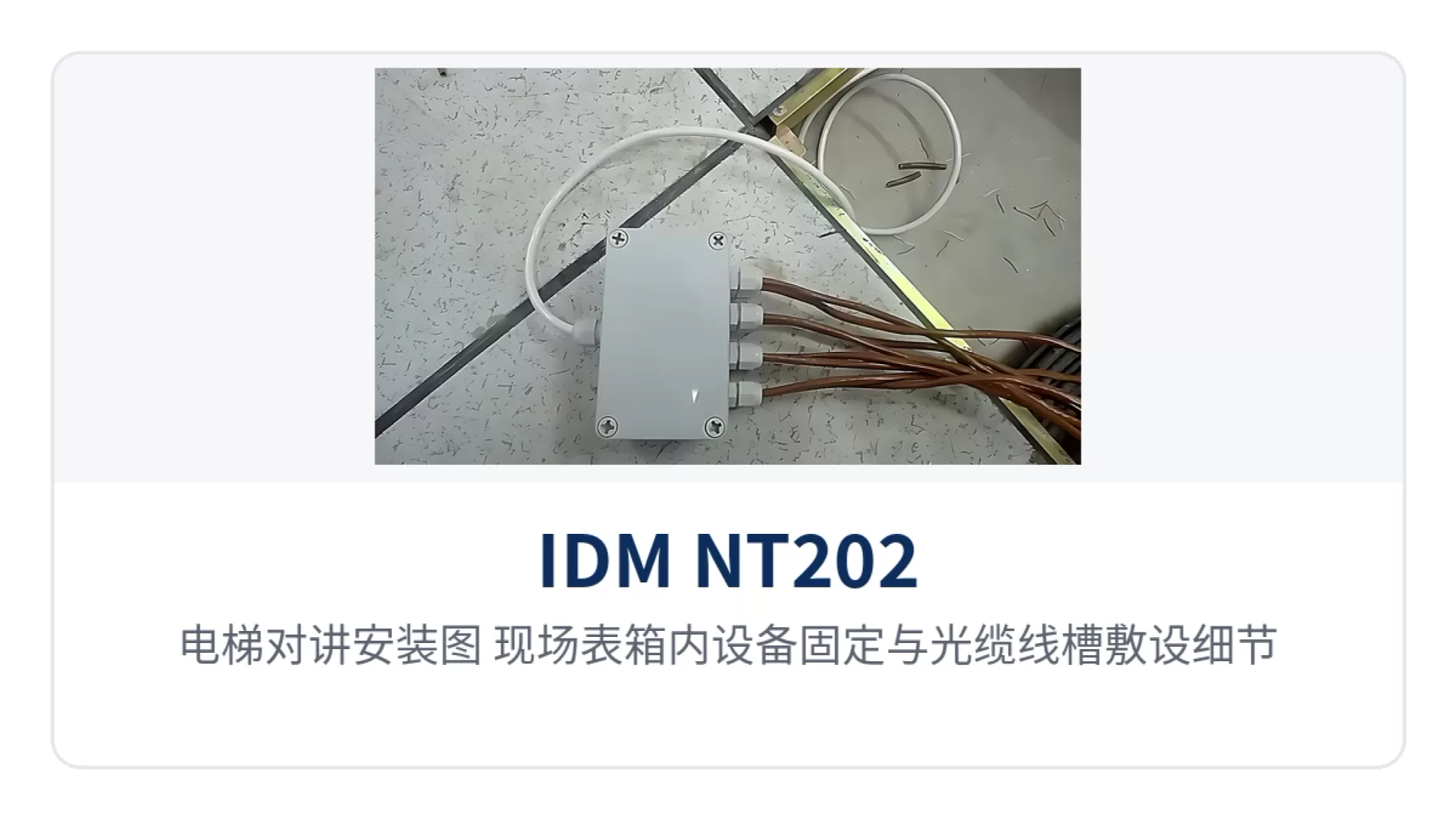

图5：电梯对讲安装图 现场表箱内设备固定与光缆线槽敷设细节
