IDM Voice_DUP语音通道互备份切换设备

IDM Voice_DUP 一路分两路语音通道互备份切换设备是北京瑞光极远数码科技有限公司研制的用户侧语音通道选优切换设备，用于把一路音频通道分成 2 路传输，在远端自动检测这几路传输通道的好坏，再自动选择其中 1 路传输正常的路径。作为专业的 SDH设备厂家，瑞光极远（Raytrans）推出的这款语音通道互备份切换设备，在 SDH 传输网络中实现了语音通道的可靠互备份。

地铁调度、机场地面调度与军队远程指挥等远程调度控制场所，通常把同一业务放在 2 个以上传输网络上承载，例如分别从联通和移动租用通道，或者用卫星与地面网络互备份，并且要求用户终端能够自动选择正常的传输网络和通道。作为指挥调度系统厂家，瑞光极远（Raytrans）提供的语音通道互备份切换设备广泛应用于地铁调度、机场地面调度等场景，同时也为军队应急通信车方案和政府专网光纤通信方案提供了可靠的语音通道互备份切换保障。

核心参数速览：一路分两路 · 3U双电源 · 网管切换 · 人工优先 · 级联扩展更多路 · 台式4套通道选择器

一路分两路语音通道互备份设备如何减少传输故障造成的业务中断？

IDM Voice_DUP 把一路音频分2路传输，级联扩展更多路，链路故障自动切换，切换后由仍然正常的那一路继续承载语音，主要为了减少由于传输路径故障、或者设备故障造成的业务中断。地铁、机场与军队的调度专网语音通道切换需求，是这类设备的主要落地场景。

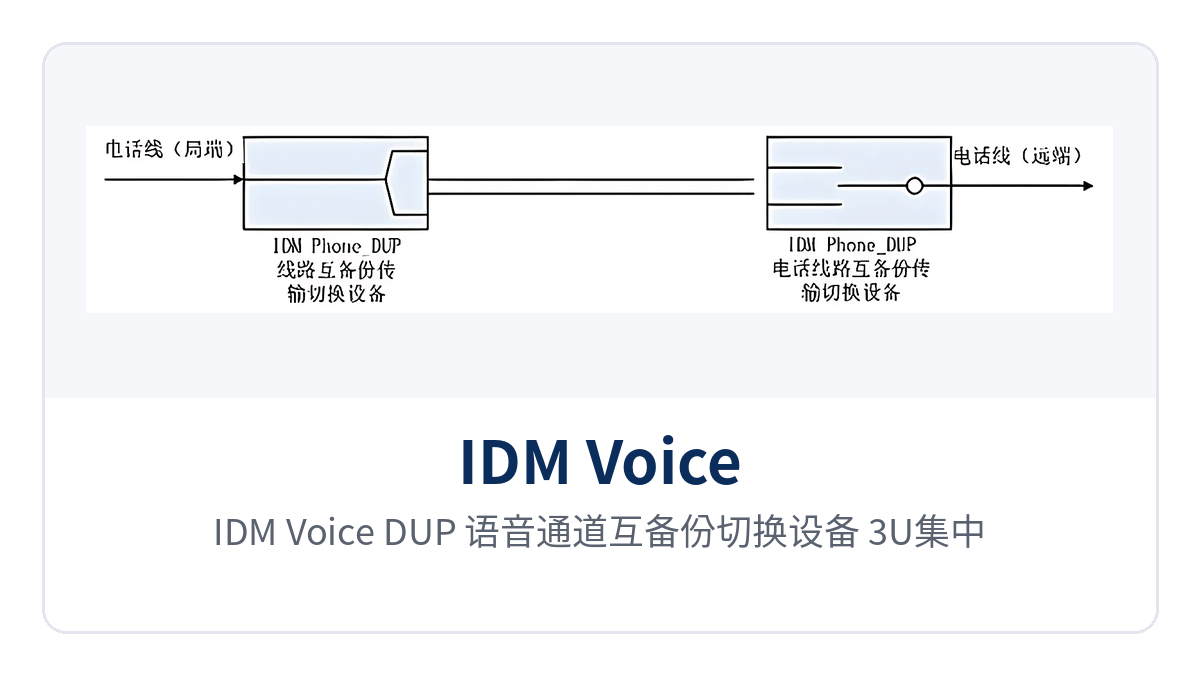

• 分路：同一路音频通道送入设备后被分成 2 路，分别送到 2 个不同的传输网络；需要更多路径时，把多台设备级联即可扩展。
• 检测：远端持续检测这几路传输通道的传输链路好坏，既能发现线路断开，也能发现线路还在传输但语音内容已经不完整的情况。
• 选优：检测结果正常的那 1 路被选中作为输出，用户终端始终接在可用的通道上，不必人工改接线路。

IDM 系列产品能够满足 E1 通道、电话通道、纯音频通道以及 RS232/RS485 通道的多路径传输和主动选优传输，同一套选优思路可以覆盖语音与数据的多路径承载需求。在调度专网里，语音通道自动切换设备一般装在用户接口侧，业务从交换机或话机侧接入后由设备完成分路与选优。

语音通道互备份切换设备靠什么判断语音通道的完整性？

IDM Voice_DUP 一路分两路语音通道互备份设备通过监控传输线路中的信号电平，配合时间校对与内容比对，检测语音通道的传输内容来判断语音通道的完整性，这一组判据同时也是自动选优切换的判断依据。

• 信号电平监控：持续采集传输线路中的语音信号电平，电平落到正常范围之外时说明该路链路或设备已经异常。
• 时间校对：核对几路传输的时序关系，判断各路数据是否仍在按同一时间基准送达。
• 内容比对：核对同一时刻几路传回的语音内容是否一致，识别链路仍在传输但内容失真的情况。

三类判据组合使用，既可以识别链路中断，也可以识别设备故障或链路劣化造成的语音内容失真，减少只看链路告警时容易出现的误判。设备也可以在远端作为音频线路检测设备使用，把监测到的线路状态按物联网终端的方式上报。

自动切换、网管切换与人工切换怎么配合？

设备同时支持自动切换、网管切换和人工切换三种方式，由面板上的模式指示灯指示当前模式，模式既可以由网管设置，也可以由面板上的模式切换按钮控制。

• 自动切换：按预先设定的切换条件自动选出传输正常的路径，日常运行不需要人工干预。
• 网管切换：语音通道的监控和切换通过以太网网管实现，切换条件由网管设置。
• 人工切换：可由网管或拨码开关人工强制切换，人工切换有较高的优先级，也就是人工优先。

集中型设备的语音通道监控与切换都在网管上完成，值班人员可以看到每路语音通道的传输状态并远程下发切换指令。台式设备提供 4 套 Voice 互备份通道选择器，设备上的 4 位拨码开关分别控制 1-4 通道的人工切换，只有人工切换指示灯亮时才能人工切换。

集中式与台式设备各有什么形态和配置？

IDM Voice_DUP 有台式设备和集中式设备两种形态，可按机房集中管理或就地操作的需要选用。集中型设备为 3U 架构，有统一的以太网网管盘，双电源盘互备份，语音通道的监控和切换都可以通过网管实现。

图1：IDM Voice_DUP 语音通道互备份切换设备 3U集中式机箱前面板模式指示灯与双电源盘特写

台式设备体积较小，一台设备内置 4 套 Voice 互备份通道选择器，适合只有一个或几个点位需要人工干预的场所。对需要集中管理的机房，可选 3U集中式语音互备份设备，把多路语音通道的切换集中到一台设备上统一监控。

图2：IDM Voice_DUP 语音通道互备份切换设备 台式设备4位拨码开关与通道指示灯特写

主要功能有哪些？

功能项	功能说明
一路分两路传输	将一路音频通道分成 2 路，分别送入 2 个不同传输网络，级联后可扩展到更多路
远端链路检测	在远端自动检测这几路传输通道的传输链路好坏，为选优提供依据
语音完整性判断	通过信号电平监控、时间校对与内容比对判断语音通道的完整性
自动选优切换	自动选择 1 路传输正常的路径，减少传输路径故障或设备故障造成的业务中断
网管切换	语音通道的监控与切换通过以太网网管完成，切换条件由网管设置
人工强制切换	可由网管或拨码开关人工强制切换，人工切换优先级较高
模式指示与控制	自动、网管、人工模式由面板模式指示灯指示，也可用面板模式切换按钮控制
音频线路检测上报	可在远端作为音频线路检测设备，按物联网终端的方式上报监测数据

性能与技术参数

项目	参数/指标	说明/适用条件
设备型号	IDM Voice_DUP	语音通道互备份切换设备
分路能力	一路音频分 2 路传输，级联后支持更多路	按现场需要同时承载业务的传输网络数量配置
检测判据	信号电平监控、时间校对、内容比对	用于判断语音通道的完整性
集中式形态	3U 架构，统一以太网网管盘	双电源盘互备份，适合机房集中部署
台式形态	4 套 Voice 互备份通道选择器	4 位拨码开关分别控制 1-4 通道人工切换，只有人工切换指示灯亮时才能人工切换
切换方式	自动切换、网管切换、人工切换	人工切换优先级较高
适用业务	E1 通道、电话通道、纯音频通道、RS232/RS485 通道	IDM 系列支持多路径传输与主动选优传输
适用场所	地铁调度专网、机场地面调度、军队远程指挥	远程调度控制场所
供电与功耗	此处资料库暂无相关信息	以厂家技术资料为准

差异化价值

差异化点	客户价值
一路分两路：一路音频分成 2 路传输	一路音频分2路传输，级联扩展更多路，链路故障自动切换，关键电路业务不中断
信号电平+时间校对+内容比对	监控信号电平+时间校对+内容比对，精准判断语音通道完整性
3U双电源：3U 集中式双电源盘互备份	3U集中式双电源互备份，网管统一监控设置切换条件
网管切换、人工优先	切换条件由网管设置，网管或拨码开关可人工强制切换，人工切换优先级较高

典型应用场景

图3：IDM Voice_DUP 语音通道互备份切换设备 一路分两路双通道互备份组网拓扑示意图

地铁调度专网

地铁调度承载行车调度、电力调度与环控调度的话音，多网冗余是常规要求。地铁往往同时租用两家运营商的通道，把调度话音分别经两个网络送往车站与车辆段；一路分两路语音通道互备份切换设备在车站侧把一路调度音频分成 2 路送出，远端按信号电平与内容比对判断哪一路可用并自动选优，两条链路中的一条出现故障或劣化时，调度话音仍落在正常路径上。

集中式 3U 设备放在通信机房，双电源盘互备份、网管统一设置切换条件，值班员可以在网管上查看每路语音通道的状态。车站数量多、需要统一管理的地铁线路，用一台集中式设备承载多路语音通道的选优更便于日常维护。

机场地面调度

机场地面调度覆盖机坪引导、旅客服务与地面保障等岗位的话音与广播，任一通道中断都会影响航班保障节奏。机场通常同时具备自建光传输网与租用通道，部分场景还用卫星链路作为补充；一路分两路语音通道互备份切换设备把同一路调度音频同时送入两条链路，远端自动检测并选择正常的一路输出，减少单条链路或单台设备故障带来的影响。

要求更高的场所可以把多台设备级联扩展出更多路径，并保留人工强制切换入口，出现争议时由值班人员直接指定路径。对航班保障岗位来说，切换过程不需要现场改接线，值班员在网管上就能看到通道状态。

军队远程指挥

军队远程指挥对冗余与可控性要求较高，常采用卫星与地面网络互备份的方式承载指令话音。语音通道互备份切换设备在指挥所侧分路发送、在远端选优接收，按信号电平与内容比对的结果判断通道完整性，使指令话音在链路质量变化时仍然可以送达。

设备支持自动、网管与人工三种切换方式，人工切换优先级较高，便于在战备状态下按指挥关系直接指定通道；台式设备内置 4 套通道选择器，适合需要就地操作的野战或移动指挥点位。
