IDM TRX-8E1net网桥
8路E1反向复用 3路电口 收发序号非对应 220ms时延差
IDM TRX-8E1net网桥是我公司采用反向复用技术自主研发的一款协议转换器。该设备将多路E1捆绑起来用于传输10M/100M的以太网数据，实现了8路E1通道到以太网接口之间的相互转换，以太网最大传输带宽可达15.84M。
IDM TRX-8E1net网桥是一款8路E1反向复用网桥，属于采用反向复用技术设计的协议转换器，用于把以太网数据送到既有E1通道上传输。作为一款实用的网桥转换器，它把8路E1捆绑成一条逻辑链路，完成8路E1通道与以太网接口之间的相互转换，以太网传输带宽可达15.84M。设备同时提供3路电口以太网，便于把多台终端就近接入同一条E1链路，在产品展示中可直观呈现其接口布局与运行状态。
IDM TRX-8E1net网桥面向局域网互连、局端互连、视频点播、远程监控以及交换机的E1接口插卡等场合，让电信网络中已有的大量E1资源直接承载以太网业务。对电力专网、轨道交通与油田矿区专网而言，把以太网延伸到E1通道已覆盖的站点，比重新铺设光缆省下大段工期与投资。瑞光极远（Raytrans）作为专业的光端机厂家与SDH设备厂家，长期提供PCM设备及各类接入产品，并可为政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案提供配套选型与组网支持。
核心参数速览：8路E1反向复用 · 15.84M以太网带宽 · 3路电口以太网 · 220ms时延差 · E1码速率2048Kbps · DC-48V/AC220V可选
8路E1反向复用网桥是什么设备？
反向复用的做法是把一条以太网数据流拆成多个数据块，按序分配到8条E1链路上并行传输，接收端再按顺序把数据块拼装回原始帧。单路E1码速率为2048Kbps，8路E1的线路总容量约16.384Mbps；扣除封装与对齐开销后，瑞光极远旗下Raytrans品牌的IDM TRX-8E1net网桥标称的以太网传输带宽为15.84M。
封装格式为GFP-F，符合ITU-T G.7041标准，两端网桥采用同一封装口径即可互通。E1侧支持成帧与非成帧模式可设、时隙可配，帧结构为PCM31/30，信令为随路信令，接口符合ITU-T G.703/G.704建议，抖动特性符合ITU-T G.823。
以太网侧提供3路RJ45电口，速率10M/100M可选，支持半双工与全双工工作方式，符合IEEE802.3标准。作为网桥转换器，设备在远端站点与机房之间承担E1转以太网协议转换器的角色，两端各放一台即构成一条点对点以太网通道。

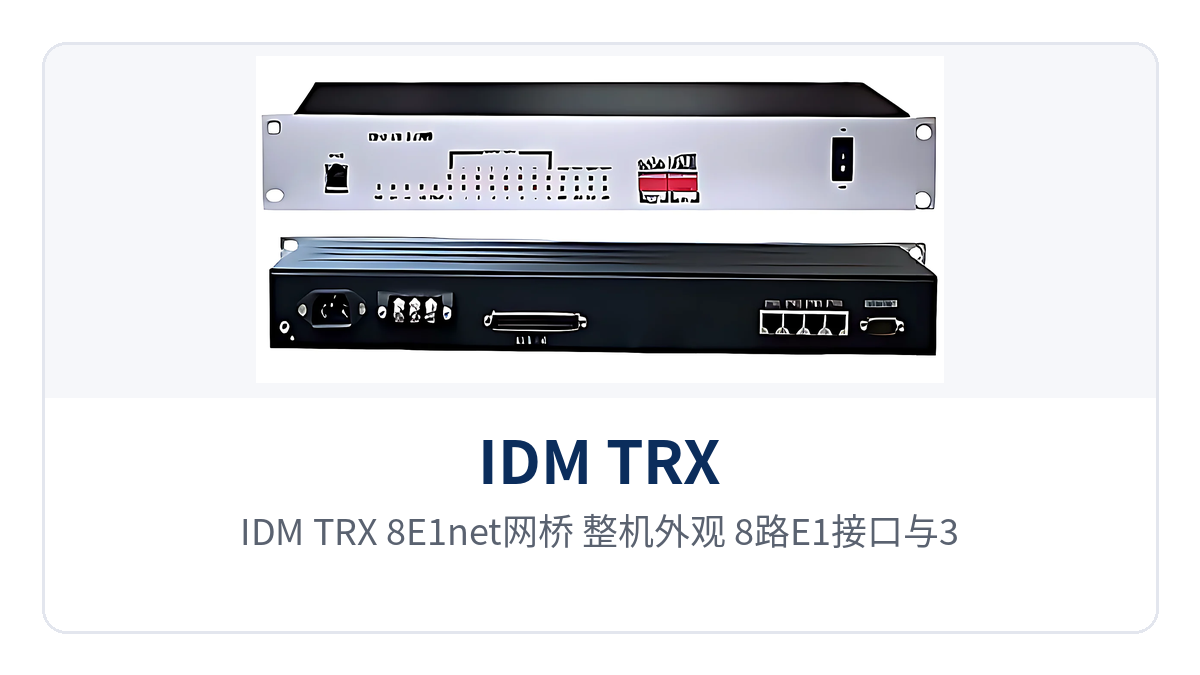

图1：IDM TRX-8E1net网桥 整机外观 8路E1接口与3路以太网电口
核心功能与作用对照
IDM TRX-8E1net网桥的功能集中在反向复用、封装与VLAN透传、故障通道处理、网管监视四个方面，每一项都对应现场可验证的动作。下表逐行列出功能与作用，选型时可以对着每一行比对业务需求与对端设备条件。
| 功能项 | 功能说明 |
|---|---|
| 8路E1反向复用 | 实现3路电口以太网到8路E1的反向复用，8路E1捆绑后共同承载以太网业务，链路带宽随可用通道数增减。 |
| GFP-F封装 | 支持GFP-F封装格式，符合ITU-T G.7041标准，两端采用同一封装口径即可互通。 |
| 可用通道自动检测与带宽分配 | 自动检测E1线路中可用通道数目并分配带宽，通道增减时带宽自动调整，不必手工重配带宽值。 |
| 双向序号非对应与数量不对称 | 支持收发双向E1序号非对应及E1数量不对称应用，两端E1条数或序号排列不同也能正常组链。 |
| 2M线路环回 | 支持2M线路环回功能，可在机房侧做单端环回测试，把故障段定位到某一段E1链路。 |
| TAG VLAN设置 | 支持TAG VLAN设置，能透明传输IEEE 802.1Q规定的超长帧，直接对接带VLAN功能的以太网交换机。 |
| E1线路间延迟差检测 | 支持E1线路间延迟差检测功能，E1线路间允许的相对时延为220ms，按序重组不受各路线路到达先后影响。 |
| 故障通道自动删除与恢复 | 对出现LOS、AIS、LOF等告警的E1通道自动删除，故障消失后自动恢复，业务由剩余通道继续承载。 |
| RS232串口与SNMP网管 | 支持基于RS232串口和SNMP的网络管理，可监视设备的工作情况并设置设备的工作状态。 |
技术参数与接口规格
参数按接口分三组：E1接口、以太网接口、电源与环境。表中给出标称值、说明与适用条件，现场核对时以对端传输设备和随机技术资料为准，避免只记数字不看口径。工作温度、存储温度与湿度三项决定设备能否放进无空调的机柜。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| E1接口数量 | 8路 | 3路电口以太网到8路E1的反向复用，共同承载以太网业务 |
| E1码型 | HDB3 | 与既有PCM设备、SDH传输设备的2M接口对接 |
| E1码速率 | 2048Kbps±50ppm | 单路标称速率，8路合计约16.384Mbps |
| E1阻抗 | 70Ω（非平衡）/120Ω（平衡） | 按现场线缆与接头形式选配 |
| E1帧结构 | PCM31/30 | 成帧/非成帧可设，时隙可配 |
| E1信令 | 随路信令 | 与对端设备的信令配置保持一致 |
| E1抖动特性 | 符合ITU-T G.823 | 多级传输后时钟恢复的抖动容限依据 |
| E1标准协议 | 支持ITU-T G.703/G.704 | 与运营商E1通道、专网传输设备互通的基础 |
| 以太网接口 | RJ45，10M/100M可选 | 3路电口，符合IEEE802.3标准，半/全双工可选 |
| 以太网传输带宽 | 15.84M | 8路E1满配捆绑时提供15.84M以太网带宽，随通道数下降 |
| 封装格式 | GFP-F，符合ITU-T G.7041 | 两端设备封装口径一致才可互通 |
| 网管接口 | RS232串口、SNMP | 监视设备工作情况与设置工作状态 |
| 供电方式 | DC-48V/AC220V可选 | 机房直流供电与交流供电两种环境 |
| 工作温度 | 15℃~+65℃ | 机房与机柜内的常温运行环境 |
| 存储温度 | -25℃~+75℃ | 运输与仓储条件 |
| 相对湿度 | 0~95%（无凝结） | 需避免凝露环境 |
四项能力标签：8路E1捆绑、15.84M带宽、220ms时延差、SNMP网管
现场交流时常把这台设备的能力概括成四个短标签，采购、设计与运维对接可以先记住这四个词。四个标签在功能表与参数表里都有对应项，下面逐条说明能力边界与落地条件，以及容易被误读的地方。作为光端机厂家与SDH设备厂家常配套选用的E1汇聚类产品，瑞光极远Raytrans的这款网桥在政府专网光纤通信方案、军队应急通信车方案和智慧矿山通信方案中均有实际部署案例，产品展示页面也列出了对应的典型组网拓扑供参考。
- 8路E1捆绑：把8路E1当作一条逻辑通道使用，带宽随可用E1路数增减，适合只有E1资源、光纤一时到不了的站点。
- 15.84M带宽：8路E1满配捆绑后的以太网标称带宽，可承载办公网、视频点播与监控回传等一般业务。
- 220ms时延差：E1线路间允许的相对时延差到220ms，几路E1走不同传输路由或经SDH环网绕行时仍能按序重组。
- SNMP网管：本地用RS232串口配置，远端纳入SNMP网管平台，工作状态与E1告警可集中查看。
典型应用场景
设备的使用场合集中在电力专网、轨道交通与油田矿区专网三类，共同点是对端站点只有E1资源，而业务侧是标准以太网接口。以下场景描述侧重组网条件与配置要点，具体路数与带宽按现场业务核算。
电力专网：8路E1捆绑承载变电站与供电所以太网业务
电力专网的变电站、供电所与调度侧之间通常已有一批E1通道，新上的以太网业务不必为此单独铺设光缆。IDM TRX-8E1net网桥转换器把8路E1捆绑起来承载一路以太网数据，15.84M带宽可以覆盖报文上传、台账同步与辅助监控等业务。
8路E1由不同传输路由承载时会出现到达先后不一致，220ms的时延差容限让接收端仍能按序重组。某条E1出现LOS、AIS、LOF告警时该通道被自动删除，业务由剩余通道继续承载，告警消失后通道自动恢复，站内无需人工干预。
轨道交通：区间与车站之间的E1通道承载监控与办公数据
轨道交通的通信专网沿线路布设，车站与区间设备房之间往往已经开通E1通道，扩容以太网业务时先考虑盘活这些通道。IDM TRX-8E1net网桥转换器在车站侧与区间侧各放一台，8路E1捆绑后为视频监控、办公终端与票务辅助设备提供一条以太网链路。
线路长、中间环节多，几路E1可能经不同节点绕行，链路之间的到达时延差随之增大。设备支持E1线路间延迟差检测，E1线路间允许220ms的相对时延；成帧模式下的时隙配置要与传输侧一致，否则表现为业务闪断而不是链路中断。
油田矿区专网：井场与联合站以太网回传不依赖新铺光缆
油田与矿区的井场、计量站、联合站分布分散，光纤铺设成本高、周期长，既有E1通道反而是现成资源。IDM TRX-8E1net网桥转换器把8路E1捆绑成一条以太网链路，用于生产数据采集、视频回传与调度配套数据业务。
野外机柜供电与温度条件参差，设备支持DC-48V与AC220V两种供电方式，工作温度覆盖15℃~+65℃。收发双向E1序号非对应及E1数量不对称也能组链，两端E1条数不一致时不必为凑数硬接空通道。
部署与接线要点
现场部署按六步走完即可，重点在E1线序、两端参数一致与链路验证，这三点对不上时的典型表现是链路起不来或业务频繁闪断。下面的顺序把配置动作与验证动作排在一起，便于施工与运维交接。
- 线缆与阻抗匹配：按现场线缆选择70Ω非平衡或120Ω平衡接口，接头形式与对端传输设备保持一致。
- 两端参数对齐：帧结构（PCM31/30）、成帧/非成帧模式与时隙配置必须两端一致，改一端就要同步改另一端。
- 通道检测核对：开机后确认自动检测到的可用E1通道数目与实接条数一致，带宽按可用通道自动分配，不必手工设定。
- VLAN与长帧：需要透传带VLAN标签的业务时打开TAG VLAN设置，确认能透明传输IEEE 802.1Q规定的超长帧。
- 环回与排障：定位E1故障段时启用2M线路环回功能，在机房侧做单端环回，配合网管上的LOS、AIS、LOF告警逐段排查。
- 管理配置与上线验证：先用RS232串口完成本端参数，再通过SNMP纳入网管平台；核对E1告警与以太网收发计数，抽测业务连通性与可用带宽。
