IDM-TDO台式电话光端机

IDM-TDO 台式2路电话2路数据光端机是一款把2路电话与2路数据复用到一芯光纤上点对点传输的台式光端机，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于交换局到远端站点之间的话音与低速数据接入，是面向接入层应用的一款典型光端机产品。

设备把话音业务延伸到各用户区域，可代替偏远小局、实现越界放号，缓解交换局的放号压力；在市区内则避开双绞线在频带与传输距离上的制约，使交换局的服务范围扩大。远端站点只敷设一芯光纤，话机与数据终端到位即可恢复业务。作为专业光端机厂家，瑞光极远（Raytrans）可围绕该类产品展示多业务接入能力，为政府专网光纤通信方案等场景提供多业务光端机与电话光端机选型支撑。

核心参数速览：2路电话+2路数据 · 单模1310nm · 灵敏度-36dBm · 功耗15W · FC光口（可定制SC等） · DC5或AC 220V双供电 · 台式机箱

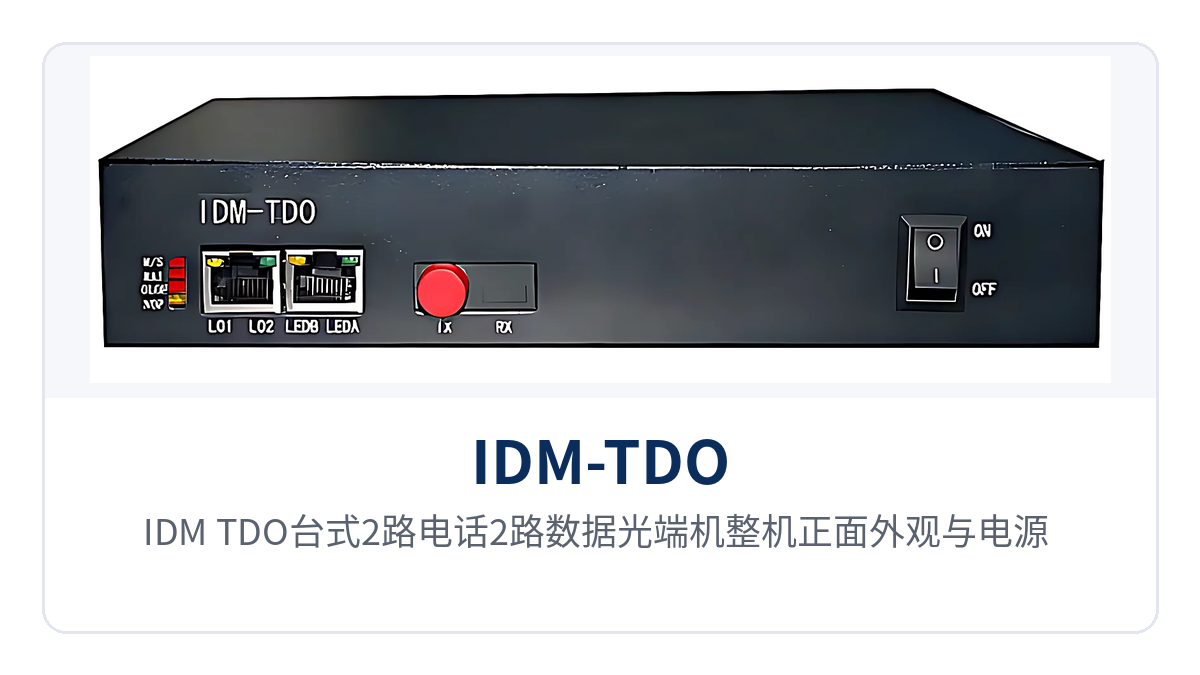

图1：IDM-TDO台式2路电话2路数据光端机整机正面外观与电源 光链路指示灯特写

台式2路电话2路数据光端机是什么设备

台式2路电话2路数据光端机是两端成对使用的点对点光纤接入设备，一端接在交换局侧，另一端放在远端机房或用户区，两台设备之间用一芯单模光纤连接，话音与数据在光路上双向传输。作为一款紧凑型产品展示，该设备在配线间与远端站点之间承担话音与低速数据的透明传输任务。

IDM-TDO 采用桌面型机箱结构，集成度高、体积小，可直接摆在配线间工作台或小型机柜托盘上，不占19英寸机架位。设备提供1路光通道，支持双纤与单纤两种配置，单模1310nm工作，光接口默认FC、可按现场光缆成端方式定制SC等。这款电话光端机在同类光端机产品中以接口简洁、现场核对面小而见长。

发光功率-2～-11dBm、接收机灵敏度优于-36dBm，两者之差就是这条链路可用的光功率预算。光缆损耗偏大、熔接点较多或接头端面老化的链路，收光值下降后仍落在灵敏度门限之上，话音与数据可以继续传输。

一台IDM-TDO能接哪些业务

IDM-TDO 的业务接口按话音与数据两类配置：2路电话负责远端话机或交换设备的接入，2路数据负责低速数据通道，全部业务共用一芯光纤。各项功能与对应接口列于下表，便于按站点清单逐项核对，具体配置以订货清单与厂家技术资料为准。

功能项	功能说明
2路电话接入	提供2路普通电话接口并支持来电显示，FXO/FXS接口按对接方向配置，可接话机或交换设备
2路数据接入	设备另配2路数据通道，与话音通道各自独立承载，低速数据不与话务争用同一通道
话音与数据同纤复用	2路电话与2路数据复用到一芯光纤，远端站点不必为两类业务分别布放线缆
单路光通道	1路光通道，支持双纤与单纤配置，单模1310nm工作，FC接口、可定制SC等
告警指示	面板提供电源、光链路与业务状态指示，链路异常时现场可按灯位判断故障段落
台式机箱结构	桌面型机箱，集成度高、体积小，适合配线间桌面、壁挂箱与小型机柜安放
越界放号	代替偏远小局与缓建交换局，扩大交换局服务范围，远端放号不必新建机房
不带以太网口	设备只为话音与低速数据接入设计，接口关系简单，现场核对面小、误接风险低

数据通道与话音通道各自独立，是这台设备与只传话音的普通电话光端机的主要差别。远端站点既要通话又要回传表计或状态数据时，话音与数据同纤到位，不必再为数据单独敷设一对线缆或另加一台多业务光端机。

核心参数：光接口、电话与电源环境怎么核对

参数按光接口、电话接口、数据通道、电源与功耗、环境条件五组列出，两端设备成对使用，光接口的速率、波长与接口型式必须配对。核对时先看光链路预算是否覆盖实际路由，再看话路数量与接口方向，最后确认供电方式与安装环境。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	按现场光缆成端方式选配，订货时说明
光纤模式	单模（可选多模）	单模为标准配置，多模按项目确认
光通道	1路，支持双纤与单纤配置	两端成对使用，收发方向对应连接
光纤速率	155bps±50ppm	产品资料原文口径，速率与光模块配置以厂家技术资料为准
波长	1310nm	两端波长与接口型式保持一致
发光功率	-2～-11dBm	发射侧可用光功率范围
接收机灵敏度	优于-36dBm	接收侧可用光功率下限

光接口先对接口型式：默认FC，光缆成端为SC等型式时在订货时说明，避免现场因接头不匹配临时加法兰转接。单模1310nm是标准配置，多模按项目确认，两端设备的波长与接口型式一致才能开通。

电话接口参数

项目	参数/指标	说明/适用条件
电话路数	2路	提供来电显示，可接话机或交换设备
接口类型	FXO/FXS	按现场对接方向配置，交换侧与话机侧分别对应
音频范围	300Hz～3400Hz	电话语音带宽，覆盖话音频段
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	与程控交换机、普通话机侧匹配
压缩率	ITU G.711中A律	国内电话网通用编码，与主流交换设备互通
环路电流	25mA/路	保证话机正常取电

话路互通取决于编码与阻抗两项：ITU G.711中A律是国内电话网通用编码，三元复式阻抗200Ω+560Ω//0.1μF与程控交换机、普通话机侧匹配，环路电流25mA/路保证话机正常取电。现场把话机直接接在电话口上即可通话，不需要另加馈电设备。

数据通道与电源环境参数

项目	参数/指标	说明/适用条件
数据路数	2路	与话音通道独立承载，接口型式按订货配置确认
供电方式	DC5或AC 220V	市电配线间取交流，直流站点取直流，订货时选定
整机功耗	15W	长期在线运行的取电与散热压力较小
工作温度	0℃～+50℃	机房、配线间与通风良好的设备箱环境
相对湿度	95%无凝结	高湿环境适用条件为无凝结
机箱形式	台式（桌面型）	集成度高、体积小，可置于桌面或小型机柜托盘

2路数据通道的接口型式按订货配置确认，现场按对端设备的接口标准选择对应配置。数据通道与话路在光路上各占独立通道，一类业务出现异常不影响另一类业务的传输，远端只需按业务口分别接线。

供电方式可在DC5与AC 220V之间选择，机房与配线间有市电时按交流取电，现场只有直流电源时按直流配置，设备内部不需要另加逆变或整流模块。整机功耗15W，长期在线运行的取电与散热压力都不大。

差异化价值：独立承载、-36dBm灵敏度与15W功耗

IDM-TDO 的差异化价值集中在业务构成、接收灵敏度与供电功耗三项，每项都对应可核对的口径，可直接抄进技术规格书与投标参数表。三项能力在偏远站点与无人值守机房同时成立。

差异化点	对应能力与指标	适用条件与价值
2路电话+2路数据独立承载，话音与数据同纤延伸至偏远站点	2路电话与2路数据各占独立通道，共用一芯光纤	远端站点不必为话音与数据分别敷设线缆，一芯光纤到位即可开通两类业务
接收灵敏度优于-36dBm，弱光长距链路仍稳定通话	发光功率-2～-11dBm，接收灵敏度优于-36dBm，单模1310nm	光缆损耗偏大、熔接点较多的链路仍有光功率余量，话务可继续传输
DC5或AC 220V双供电可选，整机功耗仅15W适配无人值守	DC5或AC 220V双供电，整机功耗15W	直流站点与市电配线间都能直接取电，无人值守机房不必为供电与散热单独改造
台式机箱集成度高	桌面型结构，集成度高、体积小	配线间桌面、壁挂箱与小型机柜都能安放，不占机架位

在政府专网光纤通信方案中，该类设备可承担远端站点的话音与低速数据接入；瑞光极远（Raytrans）作为光端机厂家，提供从选型到订货配置的技术支持，便于项目按站点清单逐项核对越界放号需求与接口配置。

弱光长距链路怎么核算

光链路能否开通，用发光功率与接收灵敏度之间的余量来算：IDM-TDO 发光功率-2～-11dBm、接收灵敏度优于-36dBm，按-11dBm的发光下限计算，链路可用损耗约25dB；按-2dBm计算则约34dB。实际余量还要扣掉光缆每公里损耗、每个熔接点与法兰的损耗，工程上两端各留3dB左右备用。

核算顺序是先量实际路由长度，再按每公里损耗累加熔接点与法兰数量，最后与25～34dB的可用预算比对。预算不足时先在两端清洁光纤端面、减少转接法兰，仍不足再考虑更换光模块或分段中继，不建议按理论值把距离用满。作为专业光端机厂家，瑞光极远（Raytrans）在政府专网光纤通信方案中积累了大量弱光长距链路的核算经验，产品展示中的每一款光端机均按此方法核对链路预算。

典型应用场景

电力配网通信：变电站与开闭所的话音数据同纤回传

电力配网的变电站、开闭所与供电所分布在城区与郊野，站点之间距离从几公里到几十公里不等，多数机房没有常驻值班人员。IDM-TDO 用一芯光纤把2路调度电话与2路数据通道送到远端，调度通话与站内表计、状态数据在同一条链路上回传，不必为两类业务分别布放线缆。

电力现场的取电条件不统一，市区配线间多为交流市电，郊野站点可能只有直流电源。设备支持DC5与AC 220V两种供电方式，整机功耗15W，站点按现有电源条件取电即可，不必为这台设备单独增配电源屏或风扇。

军队与公安专网：执勤点与指挥所之间的独立话路

军队与公安的执勤点、检查站与临时指挥所往往远离交换局，公网电话通常不宜作为单一通信手段。IDM-TDO 把2路电话延伸到执勤点，通话全程走光纤专用通道，与公网物理隔离；2路数据通道用于勤务终端的状态回传，话音与数据各走各的通道，互不挤占。这类场景正是瑞光极远（Raytrans）政府专网光纤通信方案的典型应用之一。

野外执勤点的机房条件简单，设备体积小、接线关系清楚，按标签对接光跳线与话机线即可开通。链路异常时先看面板告警指示，再用光功率计测收光值，与优于-36dBm的灵敏度指标比对，就能判断是设备故障还是光缆损耗过大。

轨道交通沿线通信：区间电话与轨旁数据一并延伸

轨道交通沿线的车站值班室、牵引变电所与设备房分布在线路两侧，站间距离从几百米到十几公里不等，机房空间紧张。IDM-TDO 以台式机箱装入设备房的小型机柜或壁挂箱，一芯光纤把2路区间电话与2路轨旁数据通道送到就近车站，值班员与调度之间的通话不依赖无线覆盖。

沿线机柜多为无人值守，夏季箱内温度高、冬季偏低，设备按0℃～+50℃的工作温度与95%无凝结湿度条件装在通风良好的机柜内，避免阳光直射与冷凝水积聚。检修时按光口收光值、话路摘机试听、数据通道回传三步逐项确认。

图2：IDM-TDO台式2路电话2路数据光端机点对点组网示意 远端话机与数据终端经一芯单模光纤接入交换局

现场接线与开通怎么部署

接线按业务类型逐项对应：电话走话机线、数据走数据线、光路走光纤跳线，两端设备成对配置、业务口一一对应。施工前先核对两端接口数量与方向，再按下面的顺序逐项开通，避免业务全开后分不清故障点落在哪一段。

图3：IDM-TDO台式2路电话2路数据光端机后面板 电话接口 数据接口与FC光口布局特写

业务	设备侧接口	现场对接	说明
电话	电话接口（FXO/FXS按方向配置）	话机、交换设备	音频范围300Hz～3400Hz，ITU G.711中A律，环路电流25mA/路
数据	数据接口（按订货配置）	数据终端、采集设备	与话音通道独立承载，接口型式按对端设备确认
光路	FC（可定制SC等）	光纤跳线、光缆	单模1310nm，两端波长与接口型式配对
电源	DC5或AC 220V	市电或直流电源	按现场电源条件选定其中一种接入

1. 上电自检：接入DC5或AC 220V电源，确认面板电源指示正常，整机功耗约15W、机身无明显温升。
2. 光路核对：清洁光纤端面后接好跳线，用光功率计测收光值，确认落在优于-36dBm的灵敏度门限之上。
3. 电话开通：接入话机或交换设备，逐路摘机试听，确认振铃、通话与挂机释放正常。
4. 数据开通：接入数据终端，确认2路数据通道双向收发正常，与话务同时工作时互不影响。
5. 记录归档：登记两端设备编号、光口收光值、业务口对应关系，作为后续检修的比对依据。

2路电话2路数据光端机怎么选型

选型按业务清单、光接口、链路预算、供电方式与安装位置五项推进。IDM-TDO 属于2路电话光端机，接口按话音与低速数据配置；五项都对应现场可核对的条件，设计阶段逐条确认即可定下配置，不必等订货后再改接口方向与电源型式。瑞光极远（Raytrans）作为光端机厂家，在产品展示中对该型号的每一项选型条件均有明确标注，方便设计人员逐条比对。

• 业务清单：确认远端只需要话音与低速数据；现场还要联网时，另选带以太网口的机型，本型号不带以太网口。
• 光接口：确认光缆成端方式（FC或SC等）与光纤模式，单模为标准配置，多模按项目确认。
• 链路预算：按实际路由长度、熔接点与法兰数量核算，可用预算按25～34dB估，不足时先优化端面与转接件。
• 供电方式：配线间有市电按AC 220V，现场只有直流电源按DC5，两种方式在订货时选定。
• 安装位置：台式机箱适合桌面、壁挂箱与小型机柜托盘，按现场空间确认摆放位置与散热间距。

结语

IDM-TDO 台式2路电话2路数据光端机把2路电话与2路数据复用到一芯单模光纤，接收灵敏度优于-36dBm，DC5或AC 220V双供电、整机功耗15W，适合电力配网、军警专网与轨道沿线的远端接入。

远端站点只要一芯光纤、一台台式设备，就能把话音与数据同时延伸到用户区，代替偏远小局完成越界放号。选型时按业务清单、光接口、链路预算、供电与安装位置五项核对，再把两端接口方向与光口形式写进订货清单，开通与后期维护都会省事。
