IDM STM-1光电转换器

STM-1光电转换器是一种把STM-1电接口信号转换为STM-1光接口信号的接口转换设备，由北京瑞光极远数码科技有限公司（Raytrans）基于SDH技术研制，型号为IDM STM-1光电转换器，用于SDH和ATM等具备155.520Mbps接口的数据终端设备互连。该网桥转换器设计遵循ITU-T与中国信息产业部关于SDH的规范，可作为光传输设备体系中的接口层补充，服务于政府专网光纤通信方案等场景。

IDM STM-1光电转换器提供1光1电标准的STM-1接口，单台设备完成155.52Mbps电到光转换，不必在机房另加转换机框。电接口符合G.703、为BNC同轴75Ω，光接口符合G.957、接口形式FC/SC/ST可选，两侧按同一STM-1速率对应。作为专业光端机厂家推出的产品，瑞光极远在该型号上延续了SDH设备厂家一贯的接口兼容性设计，可与既有SDH设备、MSTP设备协同组网。

业务信号从电口进入、由光口上联到SDH/ATM专网，设备只做接口层转换，业务制式与帧结构保持不变。对既有设备的接线、时钟与保护配置没有额外要求，机房改造量集中在一台1U机箱与两根跳线上。该网桥转换器的产品展示重点在于即插即用的接口转换能力，便于在政府专网光纤通信方案中快速部署。

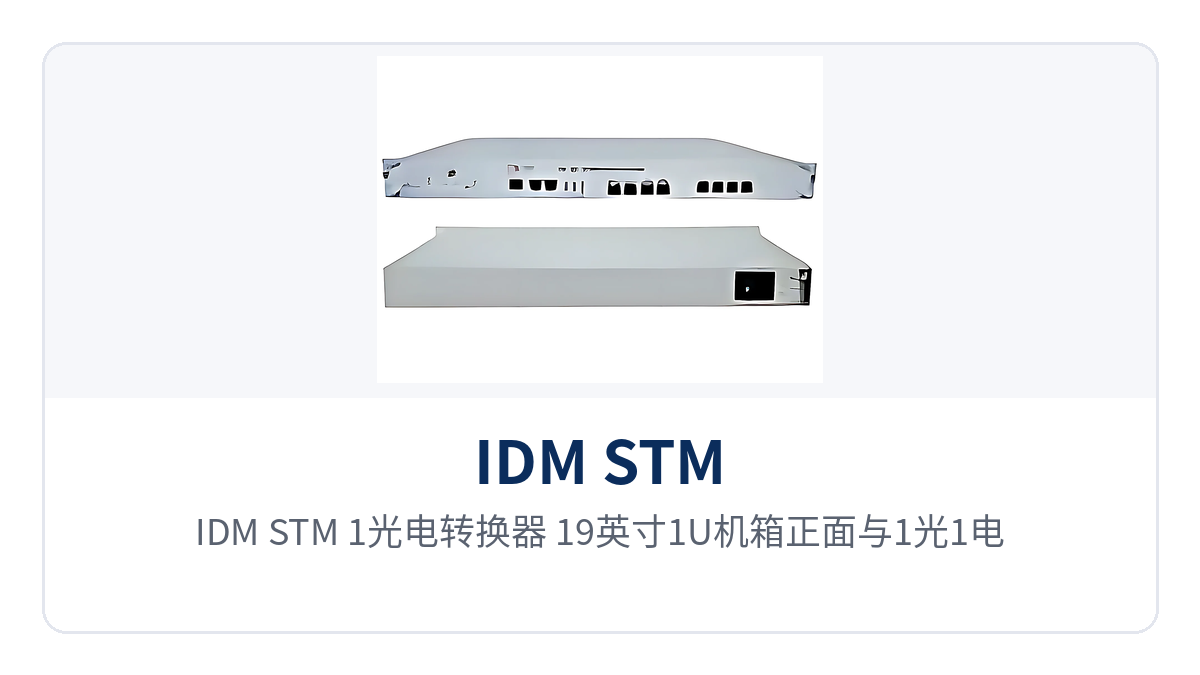

图1：IDM STM-1光电转换器 19英寸1U机箱正面与1光1电接口布局

核心参数速览：1光1电 · 155.52Mbps · G.703电接口与G.957光接口 · 接收灵敏度优于-36dBm · 0-50Km/120Km可选 · SNMP网管

STM-1光电转换器解决的是什么现场问题？

变电站、轨道区间机房与专网汇聚点里的大量SDH、ATM终端只提供155.520Mbps电接口，上联链路却是光缆，介质与距离的差异需要一台设备补齐。IDM STM-1光电转换器承担的就是这段衔接：把BNC同轴口输出的CMI码155M信号转换成G.957标准光信号，送入光传输网。这类设备在工程中常被归入网桥转换器范畴，用于完成电口与光口之间的介质衔接。

转换发生在物理接口层，设备不改写SDH帧结构与业务内容，电口进入的VC时隙与告警字节在光口一侧原样透出。对端SDH设备看到的仍是一条标准STM-1链路，网管、时钟与保护配置均按原有方式设置。

工程上常见的情形是新机房已铺好光缆、旧设备只带电口，或者电口设备与光传输设备分属两批采购。用一台1U设备完成电到光转换，既省掉中间机框的占地，也省掉一次额外的配线与转接点。采购与图纸沟通时常用SDH光电转换器、155M光电转换器这类叫法描述同一类设备，最终核对仍以接口标准、速率与传输距离三项参数为准，选型时也可对照SDH设备厂家的产品展示资料逐项确认。

核心参数与接口规格

参数分电接口与光接口两部分，逐项列于下表，便于与对端设备、光模块及跳线一并核对。表中标注适用条件的项目按现场档位选配，未标注的按标准值执行；波长、发光功率与传输距离三行互相关联，选型时成组确认。

项目	参数/指标	说明/适用条件
设备形态	19英寸1U标准机箱	机架式安装，1光1电标准STM-1接口
电接口标准	G.703	ITU-T G.703 155520kbps电接口规范
电接口速率	155.52Mbps	与STM-1帧速率一致
电接口码型	CMI码	电口线路编码方式
电接口阻抗	75Ω	配同轴电缆与BNC接头
电接口类型	BNC	75Ω同轴连接器
光接口标准	G.957	ITU-T光接口规范
光接口速率	155.52Mbps	与电接口速率一致
光接口波长	1.31/1.55μm	按光模块档位选配
光接口发光功率	-9dBm/-5dBm	与波长档位对应
光接口接收灵敏度	优于-36dBm	链路损耗预算的接收余量参考
传输距离	0-50Km/120Km可选	120Km为长距档，按链路预算选配
光接口类型	FC/SC/ST等	按机房跳线接口选配
电源	DC-48V/AC220V可选	通信机房直流母排或无直流屏站点
网管	SNMP网管与监控告警	状态监视与告警上报
工作温度与湿度	此处资料库暂无相关信息	以厂家技术资料与随机说明为准

电接口的75Ω阻抗与CMI码是STM-1电口的固定搭配，配套使用75Ω同轴电缆与BNC接头，不与120Ω双绞线对接，否则回波损耗与误码率都会变差。同轴电缆的屏蔽层按机房接地规范单端接地，避免引入地环流干扰155M电信号。

光接口侧按链路长度选配：0-50Km档适用于站内、站间短中距链路，120Km传输档配合1.55μm波长与较高发光功率，用于长距离专网干线与跨区域节点。接收灵敏度优于-36dBm，说明链路损耗预算偏紧时仍有接收余量，具体余量按光缆衰耗、接头数与熔接点逐段核算。

电源与结构按机房条件选配：DC-48V适合通信机房直流母排供电，AC220V适合没有直流屏的站点，19英寸1U标准机箱可直接装入既有标准机架，与SDH设备同柜部署。作为光端机厂家常供的接口转换类产品，该机型在光传输设备配套选型中可与MSTP、SDH设备组合使用。

功能与SNMP网管能带来什么

功能覆盖接口转换、环回测试、状态指示、网管告警与供电结构五个方面，每一项都对应现场的一次具体操作或一次远程判断，逐项列于下表，便于验收与故障处理时对照。环回与网管两项配合使用，覆盖远程排查的大多数环节。

功能项	功能说明
1光1电STM-1接口	一路STM-1电接口与一路STM-1光接口，单台完成155.52Mbps电到光转换
本地环回测试	在设备侧把光口收发短接成环，判断本站光模块与光路是否正常
远端环回测试	由网管在远端节点置环，判断整条光链路与对端接入是否正常
运行状态指示	面板提供电源、光口、电口与告警状态指示，现场可直接判读
SNMP网管与监控告警	支持SNMP网管，上报链路与设备告警，便于集中监视与无人值守
电源选配	DC-48V与AC220V两种供电方式，按机房条件选择
19英寸1U结构	标准机架安装，可与SDH设备同柜部署

SNMP网管把链路状态与告警汇集到网管平台，运维人员在中心机房即可看到远端站点的光口收无光、电口信号丢失等状态，不必每次派人上站确认。对无人值守的变电站与轨道区间设备房，这种远程可见性是日常运维的基础。

本地环回与远端环回怎么定位故障

环回测试用来判断故障落在本站设备、光缆链路还是对端接入，两种环回覆盖的范围不同。现场按先本地后远端的顺序逐段测试，能把故障段切出来，避免整条链路来回排查。两种环回都在设备面板与网管侧完成，不需要到机房拆接跳线。

1. 先在近端做本地环回，把光口收发成环，此时电口业务应能自环返回。返回正常说明本站设备与电接口工作正常，问题指向光路或对端。
2. 再通过SNMP网管在远端节点做远端环回，把远端光口收发成环。近端能看到信号返回，说明光缆链路与远端光模块可用。
3. 两处环回都正常而业务仍不通时，故障范围收窄到对端电接口侧的业务配置与线缆，按对端设备的接口状态与告警逐项核对。

环回属于维护操作，测试期间这一方向的155M业务暂时不可用，安排在业务低谷窗口执行。远端环回结束后需在网管上确认环回已撤除，再恢复业务，避免链路长期处于自环状态。

典型应用场景

电力专网：变电站到调度中心的155M通道

变电站内的保护、自动化与计量装置多经SDH设备汇聚，站内电口设备与调度中心之间隔着一段光缆。IDM STM-1光电转换器装在站内通信机柜，把电口信号转成光信号经光缆送到调度中心，站内原有的接线方式不必改动。

电力站点分布分散，多数无人值守，设备状态的远程可见性直接影响抢修效率。SNMP网管与监控告警把光口、电口状态上报到调度侧网管，配合远端环回，值班人员可以在中心判断故障落在站内还是光缆，再决定是否派人。

轨道交通：通信骨干与区间节点的电光衔接

轨道线路的通信骨干以SDH环网为主，区间设备房与车站之间的连接依赖光缆，区间内的部分终端仍只提供155M电接口。IDM STM-1光电转换器在区间设备房完成电到光转换，把区间业务接入骨干环网。

区间设备房空间有限、维护窗口集中在夜间，19英寸1U机箱与面板状态指示便于快速安装与巡检。本地环回与远端环回两种方式覆盖了区间链路的排查需要，配合SNMP网管可在控制中心完成大部分判断。

军队与政府专网：既有电口设备接入光传输

专网机房中常有沿用多年的SDH、ATM设备，接口为155.520Mbps电口，而新建传输链路统一走光缆。IDM STM-1光电转换器按G.703与G.957双标准完成接口转换，标准合规直入SDH/ATM专网，既能接入既有电口设备，也不改变专网原有的帧结构与业务配置。在政府专网光纤通信方案的整体设计中，此类接口转换设备常与MSTP、SDH设备配套部署，瑞光极远（Raytrans）可提供相应的产品展示与技术资料供选型参考。

专网链路往往距离长、跨区域，光接口灵敏度优于-36dBm与120Km传输档为长距链路提供了余量。长距链路的故障定位成本高，远端环回与SNMP告警把排查动作前移到中心机房，减少上站次数。

部署与接线要点

现场部署按接口、供电、接地、网管四项依次落实，顺序错开容易在加电后反复排查。接线前先核对对端接口形式与光模块档位，确认无误再上电，避免上电后再拆线返工，也避免光口长时间收到不匹配的光功率。作为光端机厂家，瑞光极远（Raytrans）在网桥转换器与SDH设备的产品展示中均强调按此顺序施工。

1. 电接口用75Ω同轴电缆与BNC接头连接对端155M电口，电缆长度按机房内走线确定，接头拧紧并做好标识。
2. 光接口按跳线接口形式选择FC/SC/ST适配，收发方向交叉对应，插好后确认卡扣到位、光口无异物。
3. 供电按机房条件接DC-48V或AC220V，接线前核对电源极性，DC-48V正负极不得接反。
4. 加电后观察面板电源与接口状态指示，正常后再配置SNMP网管的地址与告警上报对象。
5. 业务开通前先做一次本地环回与远端环回，确认链路与设备均正常，再撤除环回投入运行。

选型与采购需要确认的四项条件

同型号产品在不同现场的组合差别集中在距离、波长、光口形式与供电四项，采购前把这四项定下来，到货即可直接安装。任何一项与现场不符，都会多一次返工与等待，四项条件写进采购清单与到货验收单，交付时按同一口径核对。SDH设备厂家在供货光传输设备时，通常也以这四项作为选型核对基准。

• 传输距离：按站间光缆实际长度与损耗预算，在0-50Km与120Km两档之间选，长距档需同步确认光模块波长。
• 光接口形式：按机房现有跳线选FC、SC或ST，混用需另配转接法兰，转接点越少链路越稳。
• 供电方式：有直流母排的机房选DC-48V，无直流屏的站点选AC220V。
• 网管接入：确认网管平台支持SNMP，并预留设备的管理地址与告警上报通道。

结语

IDM STM-1光电转换器以1光1电的紧凑形态完成155.52Mbps电到光转换，G.703与G.957双标准保证链路可直接接入SDH/ATM专网。灵敏度优于-36dBm与120Km传输档覆盖长距专网链路，本地远端双环回配合SNMP网管把故障定位前移到中心机房。

对电力、轨道交通、军队与政府专网中仍在使用155M电口设备的站点，IDM STM-1光电转换器是一条代价可控的光纤接入路径：不改动既有业务配置，只在一台1U设备上完成电光衔接，接入与维护都按标准接口执行。在政府专网光纤通信方案中，该设备可与MSTP、SDH设备协同组网，瑞光极远（Raytrans）作为光端机厂家，围绕网桥转换器等产品提供完整的产品展示与技术支持。
