IDM S328GF-24SFP万兆上联汇聚交换机
24光口一次收拢 1~4个万兆上联 200KM宽温
S328GF系列光纤以太网交换机，是我司专门为楼宇自控、安防监控、智慧城市、天网系统、电子警察、工厂自动化等应用环境开发的交换机产品； S328GF光纤以太网交换机提供1~4个万兆SFP Plus端口，为高速上联及堆叠提供最大的便利； S328GF光纤以太网交换机系列提供24个 1000Mbps SFP光纤接口，单模/多模、单纤/双纤可选，单模型号标配20KM光纤传输距离，也提供40KM/60KM
IDM S328GF-24SFP 200KM宽温汇聚交换机是瑞光极远（Raytrans）面向楼宇自控、安防监控、智慧城市、天网系统与工厂自动化研制的光纤以太网交换机，用于网络在中心机房端的汇聚，单台提供 24 个千兆 SFP 光口、1~4 个万兆 SFP Plus 上联与 8 个千兆 RJ45 电口，遵循 IEEE 802.3 标准，可作为政府专网光纤通信方案中的汇聚节点设备。
核心参数速览：24千兆光口 · 万兆上联 · 200KM传输 · -2070°C 宽温 · 8 个千兆 RJ45 电口 · AC 90264V 输入 / 70W 耗电

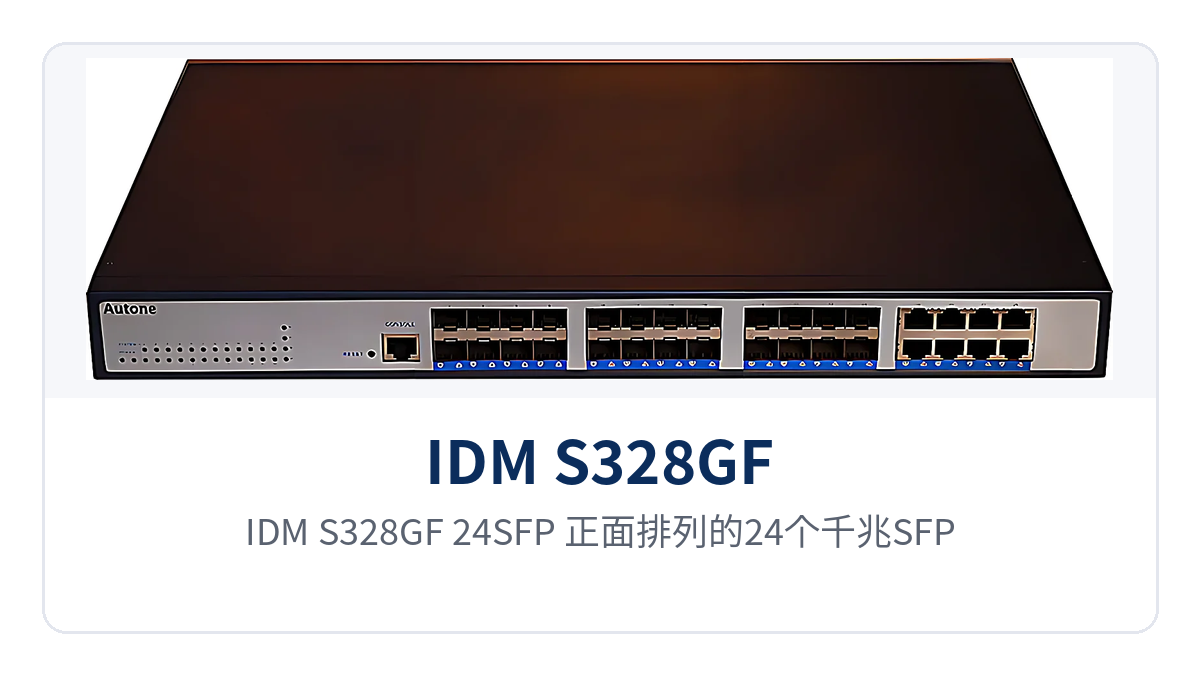

图1：IDM S328GF-24SFP 正面排列的24个千兆SFP光口与1~4个万兆SFP Plus上联端口特写
作为一款面向汇聚层设计的万兆上联汇聚交换机，IDM S328GF-24SFP 200KM宽温汇聚交换机工作在接入层与核心层之间：前端摄像机、门禁、PLC、检测仪表经光纤上行后，在中心机房侧由一台设备一次收拢，再通过万兆端口上联核心。用 24 个千兆 SFP 光口替代多台小端口光纤交换机加独立光纤收发器的组合，是机房汇聚侧减少设备数量与机柜占用的直接方式；对于关注产品展示与选型对比的用户而言，这款 24千兆光口交换机也直观体现了光纤收发器厂家与工业以太网交换机厂家在端口密度与上联能力上的产品思路，瑞光极远（Raytrans）持续为各类工业以太网交换机应用提供稳定可靠的汇聚侧选择。
IDM S328GF-24SFP 200KM宽温汇聚交换机是什么设备？
IDM S328GF-24SFP 200KM宽温汇聚交换机是一台机架式全光口汇聚型光纤以太网交换机，把 24 个 1000Mbps SFP 光接口、1~4 个万兆 SFP Plus 上联接口与 8 个 10/100/1000BaseT(X) 电接口集成在同一台设备内，数据交换机制为存贮转发，交换延迟小于 1us。作为一款面向汇聚层设计的产品展示，该设备在光纤收发器与光纤交换机的功能边界之间提供了更高集成度的选择，也体现了我司瑞光极远（Raytrans）在光纤收发器厂家与工业以太网交换机厂家领域的技术积累。
设备外形尺寸 440mm（宽）× 43.6mm（高）× 285mm（深），重量 4.6KG，采用金属外壳与国标 D 型电源接口，支持机架式安装，一名施工人员即可完成上架，24 路前端光纤的落点集中在一个机架位内。
前面板与接口侧设有 LED 指示灯，电源状态由 Power LED 指示，各接口的链路与速率由 Link/Act、Speed 指示灯分别显示，机房巡检时不必逐台登录设备即可判断端口通断与模块是否插到位。
24个千兆SFP光口怎么把机房前端光纤一次收拢？
24 路前端光纤链路在 IDM S328GF-24SFP 200KM宽温汇聚交换机内完成收拢与转发，机房不再需要为每路光纤单独配置一台光纤收发器或小型交换机。设备提供 24 个 1000Mbps SFP 光接口，单模/多模、单纤/双纤可选，接口形式为 SC 或 LC，全部端口间无阻塞、按全线速转发数据包。
对需要24千兆光口交换机的项目，光口、电口与万兆上联集成在同一台机架设备中，一台设备对应一层机柜的光纤落点，运维清单与备件型号随之简化。24 路千兆链路集中在一台设备内，也便于把不同片区的光纤按端口划分到不同业务，为汇聚层光纤组网预留清晰的端口台账。对于政府专网光纤通信方案而言，这种高密度光口收拢能力可有效减少机房内光纤收发器厂家设备的堆叠数量，简化政府专网光纤通信方案的布线层级。
1~4个万兆SFP Plus上联为什么能让24路突发流量不堵？
设备上联侧提供 14 个万兆 SFP Plus 接口，为高速上联及堆叠提供便利。这 14 个端口可直接连接核心交换机，也可用于多台汇聚交换机之间的互联与堆叠，端口速率覆盖 10/100/1000Mbps 与 10000Mbps，与核心侧的万兆规划一次对齐。作为万兆上联汇聚交换机的核心能力，该上联配置在政府专网光纤通信方案中尤为关键，可确保汇聚层与核心层之间的带宽匹配。
24 路千兆链路同时出现突发流量时，万兆上联口仍有余量向核心层转发，汇聚层不易成为整网带宽瓶颈。按端口配比计算，1 个万兆上联的转发能力相当于 10 路千兆满速流量，2~4 个万兆上联则可为视频、控制与网管流量留出叠加空间。
SFP光模块的20KM到200KM距离怎么选？
光口传输距离由所插 SFP 光模块决定，设备本体不自带固定距离。IDM S328GF-24SFP 200KM宽温汇聚交换机可选 20KM、40KM、60KM、80KM、120KM、200KM 六档传输距离，单模型号标配 20KM，单模/多模与单纤/双纤均按模块选型。
- 同楼或园区内部署时，选 20KM 单模模块即可满足主干与楼间链路，成本与功耗都比较低；
- 跨厂区、跨站点到 40KM~80KM 时，按实际光纤长度上浮一档选模块，为熔接点与跳线损耗留余量；
- 电子警察、天网卡口等分散点位需 120KM~200KM 时，选用对应长距模块并核对链路预算；
- 已有单纤双向链路的场合，成对选用单纤模块，一端 TX 接对端 RX，避免收发同频。
-20~70°C宽温与金属外壳适合什么机柜？
设备工作温度为 -20°C ~ 70°C，存储温度 -40°C ~ 85°C，工作湿度 5%~95%（不结露），金属外壳兼顾散热与机械强度，可装在有人值守机房，也可用于野外机柜、路边箱体与无人值守站点。这一宽温设计符合工业以太网交换机厂家对恶劣环境的适配要求，也使该设备在政府专网光纤通信方案的户外节点中具备部署条件。
图2：IDM S328GF-24SFP 机架安装后的后面板电源接口与链路状态指示灯布局
供电侧采用 AC 90~264V 宽范围输入，整机耗电 70W，配国标 D 型电源接口并支持过载保护，机柜内不必为设备单配稳压装置。上架时把设备固定在机架前端，进出风口留出散热空间，再按端口台账把前端光纤逐路插入 SFP 光口。
核心功能一览
| 功能项 | 功能说明 |
|---|---|
| 24千兆光口汇聚 | 24 个 1000Mbps SFP 光口一次收拢 24 路前端光纤，单模/多模、单纤/双纤可选 |
| 万兆上联 | 1~4 个万兆 SFP Plus 接口用于上联核心交换机或多台汇聚设备互联堆叠 |
| 千兆电口接入 | 8 个 10/100/1000BaseT(X) RJ45 电口承接机房本地设备，速率自适应 |
| 二层/三层交换 | 支持 VLAN、STP、QOS、ACL、路由等二层/三层交换功能，可在汇聚层完成网段划分 |
| VLAN 划分 | 支持 802.1Q 标准 VLAN，VLAN 数量可划分至 4096 个，不同片区按 VLAN 隔离 |
| QOS 优先级 | 支持 802.1p QOS 数据优先级传输服务，视频等实时业务可优先转发 |
| 生成树协议 | 支持 STP、RSTP、MSTP，链路冗余场景下自动收敛、避免环路 |
| 访问控制 | 访问控制列表（ACL）支持 2、3、4 层及多种协议，可按端口与地址限制访问 |
| 广播风暴抑制 | 广播、组播、单播抑制可调，抑制泛洪流量对汇聚链路的冲击 |
| 过载保护 | 支持过载保护，交流输入异常时降低设备与业务受损风险 |
| 宽温金属外壳 | 金属外壳配合 -20°C~70°C 工作温度，适配野外机柜与无人值守机房 |
技术参数与接口指标
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 万兆上联接口 | 1~4 个万兆 SFP Plus 接口 | 用于上联核心或汇聚设备间互联堆叠 |
| 千兆光接口 | 24 个 1000Mbps SFP 接口 | 单模/多模、单纤/双纤可选，SC 或 LC |
| 千兆电接口 | 8 个 10/100/1000BaseT(X) RJ45 | 速率自适应，用于机房本地接入 |
| 端口速率 | 10/100/1000Mbps、10000Mbps | 电口自适应，光口按所插模块速率 |
| 通信标准 | 遵循 IEEE 802.3 标准 | 与主流交换机、网卡互通 |
| MAC 地址表 | 32Kbps | 产品资料原文口径 |
| 数据包缓存 | 32Mbps | 产品资料原文口径 |
| 交换延迟 | 小于 1us | 存贮转发机制下的转发时延 |
| 数据交换机制 | 存贮转发 | 全部端口无阻塞、全线速转发 |
| 光口传输距离 | 20KM、40KM、60KM、80KM、120KM、200KM | 由所插 SFP 光模块决定，单模型号标配 20KM |
| 指示灯 | Power LED；Link/Act、Speed | 分别指示电源、链路与端口速率 |
电气机械与环境指标
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 电源输入 | AC 90~264V | 宽范围输入，机房与野外机柜通用 |
| 耗电量 | 70W | 整机额定耗电 |
| 过载保护 | 支持 | 电源侧保护 |
| 外壳 | 金属外壳 | 兼顾散热与机械强度 |
| 外形尺寸 | 440mm × 43.6mm × 285mm | 宽×高×深，上架前核对机柜净深 |
| 重量 | 4.6KG | 单人可上架 |
| 安装方式 | 机架式安装 | 按现场机架型材固定 |
| 工作温度 | -20°C ~ 70°C | 宽温运行，适配野外机柜与无人值守站点 |
| 存储温度 | -40°C ~ 85°C | 运输与仓储条件 |
| 工作湿度 | 5% ~ 95%（不结露） | 湿热环境需保证机柜通风 |
| 保修期 | 3 年 | 以厂家质保条款为准 |
差异化价值
| 差异化点 | 对应能力与价值 |
|---|---|
| 万兆上联 | 1~4 个万兆 SFP Plus 上联直接对接核心交换机，24 路千兆突发流量有余量回传，适配专网高带宽汇聚 |
| 24千兆光口 | 24 个千兆 SFP 光口在一台机架设备内收拢 24 路前端光纤，机房省下多台小端口交换机与独立光纤收发器 |
| 200KM传输 | SFP 光模块 20KM 起步、远距档可选 200KM，跨厂区、跨站点的远距离专网组网不必再加中继设备 |
| -20~70°C | 金属外壳配合 -20°C |
典型应用场景
智慧城市与天网系统
天网系统的前端卡口、球机与电子警察点位分散在城区各条道路，光纤经管道与杆体汇聚到片区机房后，需要在机房侧集中落地。IDM S328GF-24SFP 200KM宽温汇聚交换机把 24 路前端光纤收在一台设备内，再以万兆上联回传区级核心，机房只需保留一个上联出口。作为政府专网光纤通信方案中的汇聚节点，这类部署也常与瑞光极远（Raytrans）的传输产品配套规划。
视频类业务的流量随早晚高峰波动明显，24 路千兆链路同时突发时，万兆上联口承担向核心的转发，减少了汇聚层的排队。远端卡口距离超过 20KM 时选配长距模块，城区与近郊点位可以在同一套设备型号下统一规划。
安防监控与电子警察
园区、厂区与道路监控的点位往往沿周界与道路呈链状分布，光纤从各区光纤交换机上行至监控中心。IDM S328GF-24SFP 200KM宽温汇聚交换机在监控中心侧完成机房光纤收拢，24 个千兆光口按区域分配端口，8 个千兆电口接入中心的存储服务器与网管终端。
按 VLAN 把不同区域或不同管理单位的视频流隔离后，跨区访问由 ACL 控制，监控中心不必再为每个区域单独配置接入交换机。设备支持 802.1p 优先级，报警视频与常规录像同链路上行时，实时流可优先转发。
工厂自动化与楼宇自控
工厂产线的 PLC、视觉检测设备与能耗仪表分布在多个车间，楼宇自控的 DDC、门禁与照明控制器分布在各个楼层，光纤汇聚点通常设在配电间或弱电井。IDM S328GF-24SFP 200KM宽温汇聚交换机在这些位置的机柜内上架，24 个千兆光口承接各车间与各楼层的光纤。
车间环境温度波动大、机柜通风条件不一，设备 -20°C~70°C 的工作温度与金属外壳适应这类现场；8 个千兆电口可就近接入产线光纤交换机或工控机，避免为少量电口设备再增加一台小交换机。在工业场景选型时，可同时对照工业以太网交换机的防护与安装要求，并向工业以太网交换机厂家确认现场适配细节。
万兆上联汇聚交换机怎么接入既有专网
IDM S328GF-24SFP 200KM宽温汇聚交换机接入既有专网时，先按机房现有核心的上联端口形态确定万兆模块，再把前端光纤逐路插入 24 个千兆 SFP 光口，最后按片区划分 VLAN 并核对指示灯状态。设备端口台账、模块距离档与机柜供电三项一次对齐，可避免上线后反复调整。
作为一款200KM宽温汇聚交换机，IDM S328GF-24SFP 以万兆上联与24千兆光口的组合承担机房侧的汇聚节点，用 20KM 到 200KM 的模块选型覆盖从园区到远端的链路，并把 -20~70°C 宽温与金属外壳带进野外机柜与无人值守站点，适合智慧城市、安防监控与工厂自动化项目中长期运行的汇聚层部署。
⚠️ File-mutation verifier: 1 file edit(s) FAILED this turn despite any wording above that may suggest otherwise. Run git status or read_file to confirm what actually landed.
• /home/ubuntu/rag-cms/refs/draft-channel-idm-s328gf-master-2026-10-17.md — [write_file] Refusing to overwrite /home/ubuntu/rag-cms/refs/draft-channel-idm-s328gf-master-2026-10-17.md: /home/ubuntu/rag-cms/refs/draft-channel-idm-s328gf-master-2026-10-17.md was modified…
常见问题
汇聚交换机的 SFP 光模块能传多远，光纤怎么配？
IDM S328GF-24SFP 千兆光口汇聚交换机的 SFP 光口提供 20KM、40KM、60KM、80KM、120KM、200KM 六档传输距离，单模型号标配 20KM 光模块，其余距离按现场链路长度选配。光纤与纤芯按现场光缆条件选单模或多模、单纤或双纤。实际可达距离由所选光模块功率、光缆损耗与接头数量共同决定，采购前建议按实测链路长度核算收光余量后再定模块规格。同一台设备可混用不同距离的光模块，按各条链路的实际长度分别配置。
查看完整回答上电后部分光口不亮或链路不通怎么排查？
上电后个别光口不亮或链路不通时，先核对光模块与现场光缆是否匹配（单模/多模、单纤/双纤）并确认跳线两端成端良好；再断电清洁跳线端面，用光功率计核对收光是否在模块灵敏度之上；随后核对万兆上联口与核心侧端口的速率、双工设置是否一致；最后检查交流输入与过载保护状态，观察电源 Power 与端口 Link/Act、Speed 指示灯确认链路状态。日常维护建议断电后插拔光模块、定期清洁端面并复测光功率，仍无法恢复时建议结合设备状态联系厂家技术支持。
查看完整回答项目选千兆光口汇聚交换机要核对哪些项？
项目选千兆光口汇聚交换机时按四项核对即可。一是光口数量，前端上行光纤路数决定千兆 SFP 光口数量，24 口机型适合中等规模片区的中枢汇聚；二是上联方式，核心侧需要万兆时选配 1~4 个万兆 SFP Plus 端口；三是光模块距离，按现场链路长度在 20KM 至 200KM 六档中选配；四是运行环境，野外机柜与无人值守站点需按 -20°C~70°C 工作温度、AC 90~264V 宽压输入与过载保护逐项核对。设备为金属外壳机架式安装，整机耗电 70W、重量 4.6KG，保修期 3 年。
查看完整回答一台壁挂设备能否替代“光纤收发器＋小交换机”的组合？
点位侧前端设备通常只有几台，传统做法是每路各配一台光纤收发器做光电转换，再串一台小端口交换机把几路收拢上行，现场设备与配套电源、跳线增加。IDM S105A-GS 由光纤收发器厂家瑞光极远研制，把 4 个 10/100Mbps 电口与 1 个 1000Base FX 光口集成在一台 132mm×32mm×86mm 的壁挂金属外壳内，一台设备即完成电口接入与光口上行，整机耗电 2.8W。形态合并后现场设备与跳线减少，排查也集中在一台设备上，适合摄像机、门禁、PLC、检测仪表等少量终端的点位接入。
查看完整回答前端设备增加、电口不够用，怎么核算并扩容？
核算分两步。先数前端设备：摄像机、门禁控制器、PLC、检测仪表各占一个电口，4 台以内用 IDM S105A-GS 的 4 个 10/100Mbps 电口即可直接接入；再数上行链路：每条前端光纤占一个光口，单光口机型适合点位侧接入。智慧城市与电子警察项目的点位常有扩容需求，电口数超出时按前端设备总数选更多电口的机型，或在机房侧以同规格设备按光口互联扩展。选型时同步核对链路长度与供电条件，光模块档位按现场光缆长度定，扩容的具体台数与组网方式以厂家技术资料与商务确认为准。
查看完整回答
