MA5626 MDU光接入设备

MA5626 MDU光接入设备是什么设备

MA5626 MDU光接入设备是华为研制的一款 GPON/EPON 系统用户侧接入设备（MDU，多住户单元），由固定式机箱与 FE 电接口组成，与局端 OLT 设备配合提供 GPON/EPON 接入业务，用于满足 FTTB光纤到楼组网方案 等组网需求。

MDU 在光接入网络里承担最后一段接入：上行用 1 个 EPON/GPON光口 经光纤连接局端 OLT，下行把接入业务还原成 FE 电接口，供楼内电脑、话机、摄像机等终端用普通网线直连。设备做的是光到电的转换与端口收敛，不改变上层网络结构。

MA5626 采用固定式设计，只提供 FE 电接口一种业务接口，按容量分为 24 口、16 口、8 口三种规格，对应 8/16/24路FE 的三种接入密度。规格怎么定不看楼宇面积，只看站点或楼层实际要接入的信息点数量。

核心参数速览：光接口 1个EPON/GPON光口 · 业务接口 8/16/24路FE · 设备形态 1U固定式 · 组网 与局端OLT配合 · 工作温度 0℃~45℃ · 低温启动 外挂加热装置支持-40℃

MA5626 机箱尺寸为 482.6mm×220mm×85.2mm，宽度与 19 英寸机架标准宽度一致，可装进标准机柜，也可放在楼道弱电箱与桌面上。机柜安装时按这个尺寸预留空间与散热间隙，不要按机架单位估算。

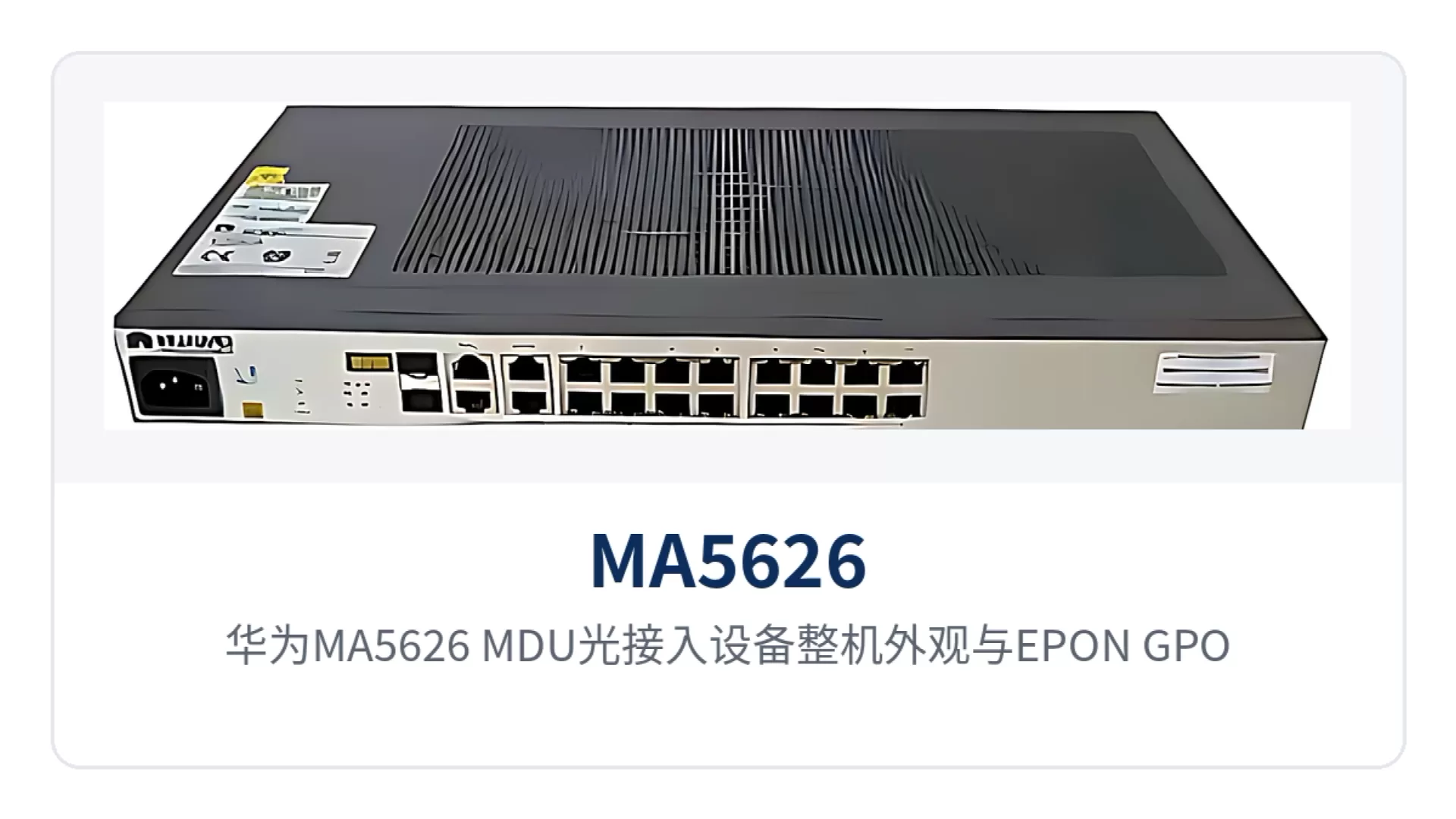

图1：华为MA5626 MDU光接入设备整机外观与EPON/GPON光口、FE电接口布局特写

MDU光接入设备支持哪些接口与业务

MA5626 的接口构成简单，一个上行光口加一组 FE 电接口，功能集中在光接入适配与容量分配上，没有可插拔业务盘。功能项与对应说明逐条列在下表，方便对照现场需求核对。

功能项	功能说明
GPON/EPON上行接入	1个EPON/GPON光口与局端OLT对接，承载GPON/EPON接入业务
FE电接口接入	8/16/24个FE电接口提供以太网接入，终端用普通网线直连
固定式容量分档	24、16、8三种规格按站点信息点数量选定，接口数量在订货时确定
光电业务还原	把光线路侧的接入业务还原为FE电接口业务，终端侧网络配置不用改动
低温启动适配	外挂加热装置支持-40℃低温环境启动，适配北方野外站点冬季上电
机架与弱电箱安装	482.6mm宽度的固定式机箱可上标准机柜，也可置于楼道弱电箱与桌面

核心参数：光口、FE口与环境条件

MA5626 的规格差异只集中在 FE 电接口数量上，光接口、运行环境与机箱尺寸三项在各规格间一致。选型时先核对信息点数量，再核对安装位置与站点冬季温度，参数取值逐项列于下表。

项目	参数/指标	说明/适用条件
光接口	1个EPON/GPON光接口	上行连接局端OLT，承载GPON/EPON接入业务
业务接口	8个/16个/24个FE电接口	仅提供FE电接口一种业务接口，按规格选定
设备形态	固定式设计	不支持插卡扩容，接口数量在订货时确定
组网方式	与局端OLT配合使用	满足FTTB光纤到楼组网方案等组网需求
工作温度	0℃~45℃	常规运行环境的温度范围
低温启动	外挂加热装置支持-40℃低温环境启动	启动条件需加装外挂加热装置，不等于整机宽温运行
工作湿度	20%~85%（非凝露）	非凝露条件下的运行环境
存储湿度	5%~95%（非凝露）	存储与非凝露运输条件
尺寸	482.6mm×220mm×85.2mm	宽度与19英寸机架一致，机柜安装按此预留空间
供电方式	此处资料库暂无相关信息	产品资料未给出电源输入规格，以厂商技术资料为准
传输距离与光纤类型	此处资料库暂无相关信息	产品资料未给出光传输距离口径，以厂商技术资料为准

典型应用场景

MA5626 的部署位置集中在配电机房、线路节点与野外站点三类末端，共同点是终端数量固定、无人常驻、现场只需要光缆与电源两路引入。三个场景的容量选型与附件配置口径分别说明如下。

电力配网通信：开闭所与配电房的终端接入

电力配网在开闭所、配电房与环网柜附近分布着远动终端、环境采集器与视频前端，单个站点的信息点多在十几个到二十几个之间。按点数选 16 口或 24 口规格的 MA5626，一台设备覆盖一个站点的全部以太网终端，上行用 1 个 EPON/GPON光口 接回局端 OLT。

配网站点的通信机房通常已有标准机柜，482.6mm 宽度的固定式机箱可直接上架，与既有设备并柜安装。北方配电站房冬季温度可能低于 0℃，加装外挂加热装置后设备可在 -40℃ 环境下启动，站点开通不受室温限制。

轨道交通沿线接入：车站与区间设备房的FE汇聚

轨道交通沿线的车站、区间设备房与车辆段要把监控、广播与办公终端接入通信专网，各站点信息点数量差别较大。MA5626 以 8/16/24路FE 三档容量分别对应小型区间设备房、中间站与车站机房，容量按开通时的点位一次定死。

线路光缆沿轨道铺设，站点通过 1 个 EPON/GPON光口 就近接入局端 OLT，不必为每个站点单独配置汇聚设备。固定式设计的代价是后续扩容靠新增设备而不是插卡，因此选型时要把未来几年的点位增长算进去。

野外无人值守站点：低温环境下的末端接入

野外无人值守站点通常只有少量摄像机、采集器与通信终端，现场没有常驻人员，运维依靠远程完成。8 口规格的 MA5626 适合这类小点位，一台设备解决全部终端接入，机箱尺寸固定，便于在小型户外机柜内布置。

低温是野外站点绕不开的约束：MA5626 常规工作温度为 0℃~45℃，在 -40℃ 环境中启动需要外挂加热装置，安装时应把加热装置与主机一并纳入机柜布置，并核对机柜内的温湿度是否落在 20%~85%（非凝露）范围内。

差异化价值：低温启动、容量分档与光口上行

MA5626 与一般室内接入设备的差别集中在四点：严寒站点能不能起得来、容量档位贴不贴现场点位数、上行光口能不能直接进 FTTB光纤到楼组网方案、机箱能不能同时兼顾机柜与弱电箱两种位置。四项能力与客户价值的对应关系如下表。

差异化卖点	具体能力	对客户的价值
-40℃低温启动	外挂加热装置支持-40℃低温环境启动，常规工作温度0℃~45℃	北方野外站点冬季上电不必等机房升温，站点可按计划开通
8/16/24路FE	固定式设计分24、16、8三种规格，订货时按点位数选定	小型区间设备房与整层楼宇都能对上容量，不为富余口数付费
EPON/GPON光口上行	1个EPON/GPON光口与局端OLT配合，满足FTTB光纤到楼组网方案	一台设备完成光到电的转换，末端不必再串接独立收发设备
1U固定式	482.6mm宽度固定式机箱，可上标准机柜或置于楼道弱电箱	机房与楼道两种安装位置通用，安装不额外增加机柜附件

MDU光接入设备怎么选型与部署

MDU光接入设备与OLT怎么配合

MDU光接入设备与 OLT 是接入链路的上下游：OLT 装在局端机房，负责 GPON/EPON 上行汇聚与业务配置；MA5626 装在用户侧楼宇或站点，用 1 个 EPON/GPON光口 经光纤连接 OLT，把接入业务还原为 FE 电接口供终端使用。

两者之间的分工决定现场工作量：光缆与网线由施工方布放，业务配置在 OLT 侧完成，末端按 OLT 下发的业务参数承载流量。站点开通的快慢主要取决于光路是否到位、终端网线是否打完。

站点选型要核对哪几项

选型按四项核对即可定下配置：前三项决定设备规格，第四项决定安装附件与现场条件，逐项与商务及施工方确认后再定订货版本，避免到货后才发现机柜装不下或冬季起不来。四项之外不必再纠结其他参数，光口与容量定下来，整机配置就固定了。

• 信息点数量：数清站点或楼层的以太网终端数量，在 8 口、16 口、24 口三档中取略有余量的一档，终端超过 24 个时应拆分到两台设备。
• 上行光口条件：确认局端 OLT 的制式与光缆是否到位，MA5626 只提供 1 个 EPON/GPON 光接口，光模块类型与传输距离以厂商技术资料为准。
• 安装位置：标准机柜按 482.6mm 宽度与 85.2mm 高度预留空间；楼道弱电箱安装时核对箱内深度与散热间隙。
• 冬季温度：站点冬季温度可能低于 0℃ 时按外挂加热装置方案配置，并核对机柜内工作湿度是否在 20%~85%（非凝露）范围内。

安装与上电流程

1. 固定机箱：按机柜或弱电箱的实际空间固定机箱，上下留出散热间隙，低温站点先装好外挂加热装置。
2. 接入光路：把来自 OLT 的光纤接入 1 个 EPON/GPON光接口，光纤类型与接头形式按现场光缆与厂商资料核对。
3. 接入终端：把终端网线按端口编号接入 FE 电接口，逐口登记端口与终端对应关系，便于后续排障。
4. 上电与核对：设备上电后在 OLT 侧确认注册与业务状态，逐口测试终端连通性，记录机柜内的温度与湿度。

结语

MA5626 MDU光接入设备以 1 个 EPON/GPON光口 上行、8/16/24路FE 三种容量规格、外挂加热装置支持 -40℃ 低温启动，以及 482.6mm 宽度的 1U固定式 机箱为核心配置，与局端 OLT 配合即可把光纤接入延伸到楼宇与站点末端。

在电力配网通信、轨道交通沿线接入与野外无人值守站点三类场景中，这台 MDU光接入设备的价值在于把光到电的转换与端口收敛收进一个固定式机箱，末端不必再单独占一台设备的位置。
